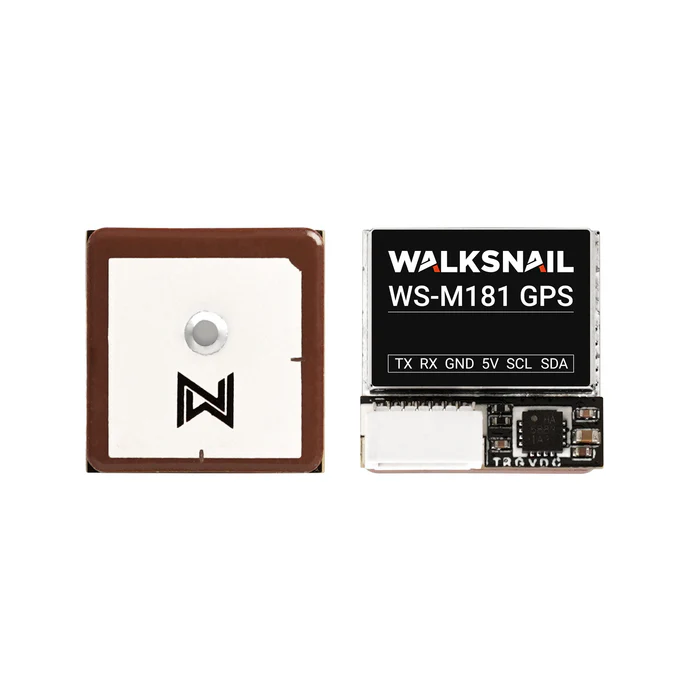

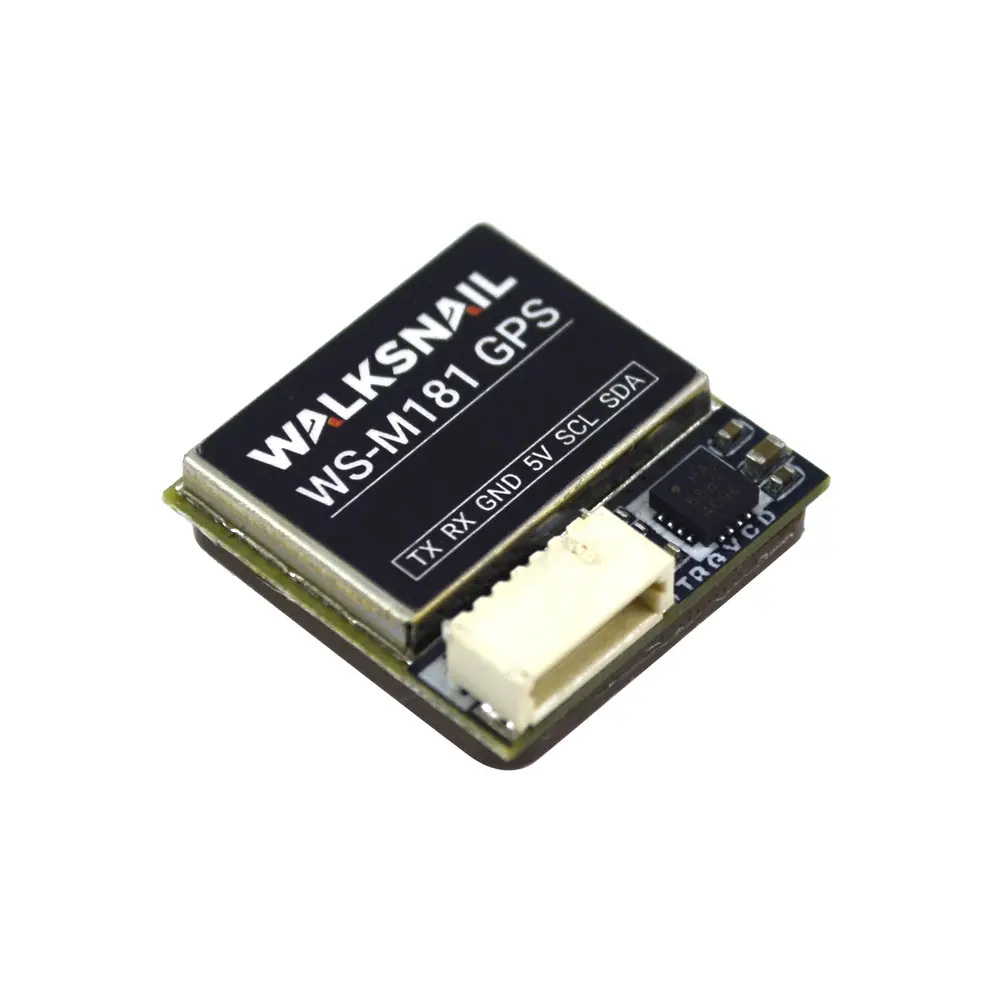

Moduł GPS Walksnail WS-M181
Moduł GPS Walksnail WS-M181 zapewnia szybkie i niezawodne pozycjonowanie
Moduł GPS Walksnail WS-M181 łączy pełny odbiornik GNSS z elektronicznym kompasem w obudowie o wymiarach 18 × 18 × 4,6 mm i wadze około 4,3 g, dzięki czemu łatwo zmieści się w konstrukcjach freestyle, cinematic i long-range bez odczuwalnego zwiększenia masy. Zbudowany na platformie u-blox M10 z chipsetem UBX-M10050, współpracuje z GPS, GLONASS, BDS, Galileo, SBAS i QZSS w sześciu kombinacjach trybów pozycjonowania, śledząc jednocześnie do 32 satelitów na 72 kanałach wyszukiwania. Wbudowany magnetometr IST8310 dostarcza dane o kierunku obok pozycji, a wbudowana bateria podtrzymująca przechowuje ostatnie dane satelitarne, umożliwiając szybszy gorący start przy kolejnym uruchomieniu modelu.
Sześć systemów satelitarnych dla niezawodnego pozycjonowania
Praca w oparciu o GPS, GLONASS, BDS, Galileo, SBAS i QZSS daje kontrolerowi lotu więcej widocznych satelitów do wyboru niż odbiornik jednosystemowy, co przekłada się na szybsze pierwsze namierzenie pozycji i stabilniejsze pozycjonowanie w locie. 72 kanały wyszukiwania oraz częstotliwość wyjściowa do 10 Hz utrzymują aktualność danych pozycji podczas dynamicznych manewrów, a zmierzone maksimum 32 śledzonych satelitów daje zapas nawet w zabudowanym terenie lub przy częściowym zasłonięciu nieba.

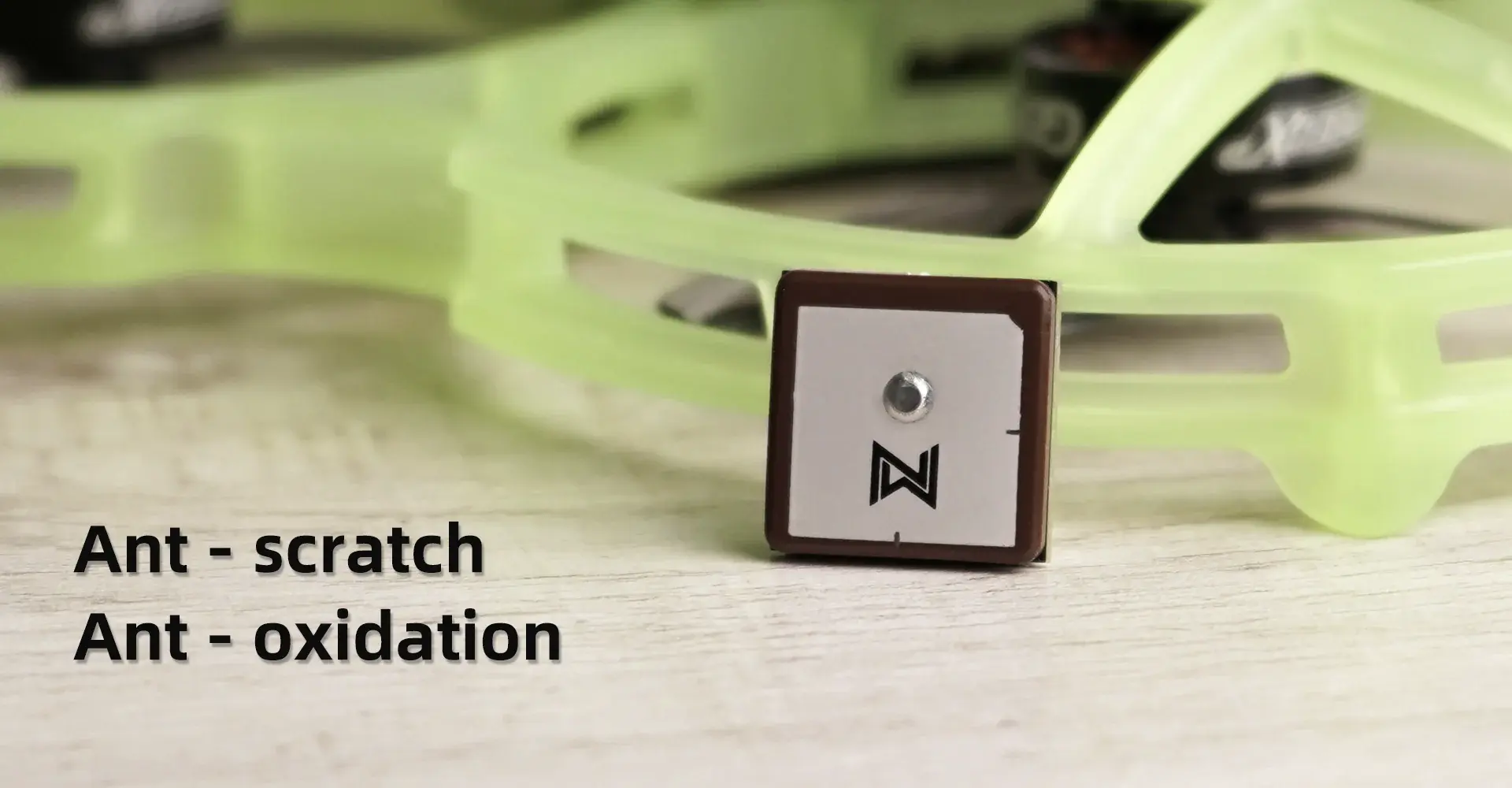

Ceramiczna antena modułu GPS Walksnail WS-M181 odporna na codzienne użytkowanie

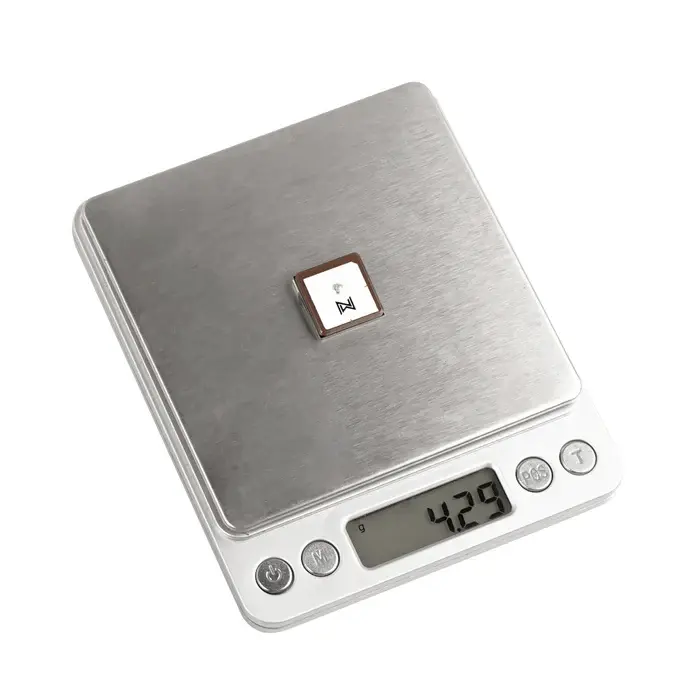

Ceramiczna antena modułu została wykończona natryskiwaną powłoką ochronną, która zabezpiecza przed zarysowaniami i utlenianiem, dzięki czemu odbiór pozostaje stabilny nawet po wielokrotnym demontażu i montażu w kolejnych konstrukcjach. Przy zaledwie około 4,3 g wagi i 4,6 mm wysokości moduł mieści się na górnej płycie ramy lub owiewce, nie zaburzając wyważenia quada freestyle czy cinematic.
Wbudowany kompas IST8310 dla dokładnego namierzania kierunku
Wbudowany magnetometr IST8310 działa równolegle z odbiornikiem GNSS jako elektroniczny kompas, dostarczając kontrolerowi lotu informacje o kierunku uzupełniające dane pozycji GPS — przydatne dla funkcji nawigacyjnych takich jak Return-to-Home, które wymagają wiedzy, w którą stronę faktycznie skierowany jest model.

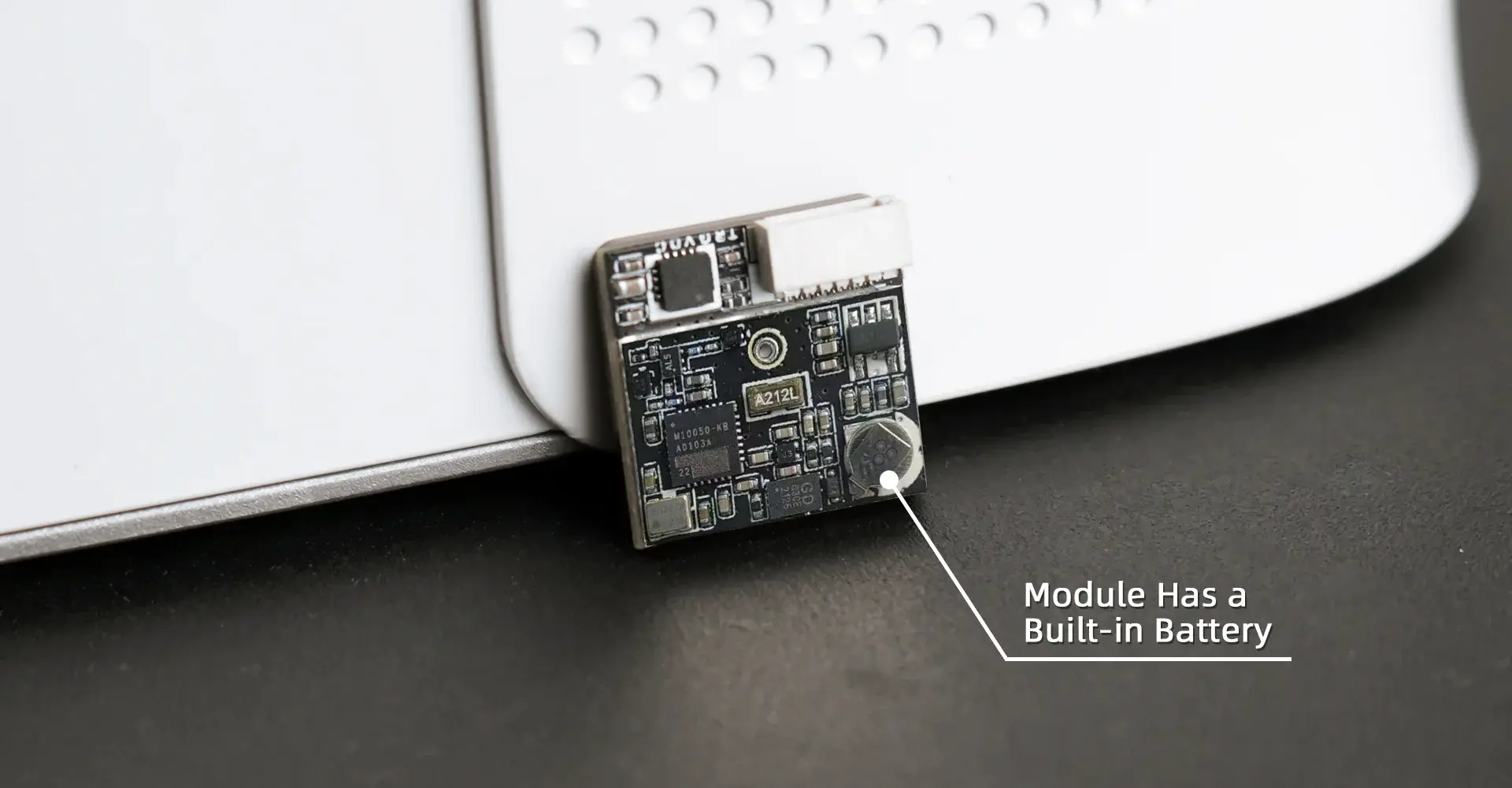

Wbudowana bateria podtrzymująca dla szybkiego gorącego startu
Wbudowana bateria podtrzymująca zachowuje niedawno pozyskane dane satelitarne pomiędzy lotami, dzięki czemu moduł może wykonać gorący start i szybciej odzyskać namierzenie pozycji niż przy starcie od zera — przydatne dla pilotów często zmieniających akumulatory między lotami.
Najważniejsze cechy modułu GPS Walksnail WS-M181
6 systemów GNSS
Wbudowany kompas IST8310
Szybki gorący start
Kompaktowe 18 × 18 mm
Najczęściej zadawane pytania o moduł GPS Walksnail WS-M181
Tak. Ponieważ moduł wykorzystuje nowy chipset GPS 10. generacji, wymaga oprogramowania Betaflight w wersji 4.3.0 lub nowszej. Oprogramowanie kontrolera lotu starsze niż 4.29 obsługuje wyłącznie protokół NMEA i nie odczyta pełnych danych z modułu.
Nie. W module wbudowano magnetometr IST8310, dzięki czemu przez to samo połączenie przesyłane są zarówno dane pozycji GNSS, jak i kierunku kompasu — osobna płytka kompasu nie jest potrzebna.

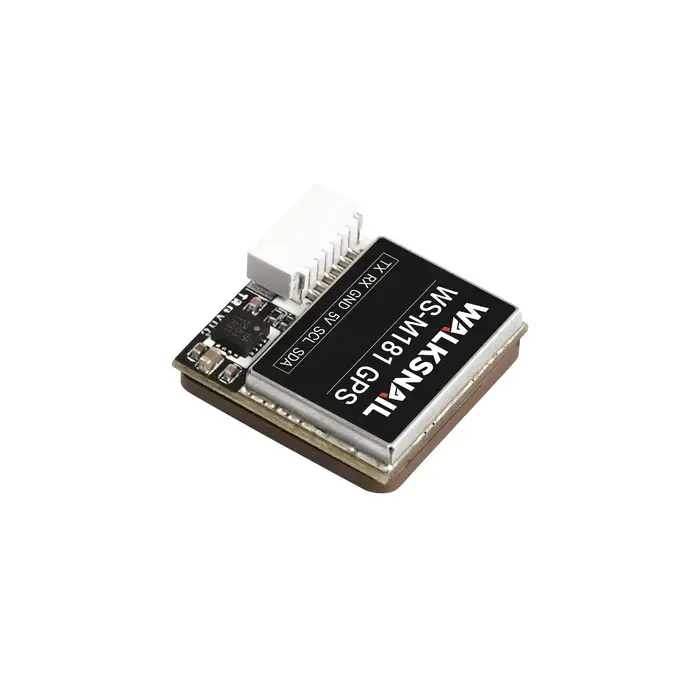

Moduł podłącza się za pomocą dostarczonego w zestawie przewodu JST-SH 1.0 mm 6-pin, wyprowadzonego na padach TX, RX, GND, 5V, SCL i SDA, co pozwala podłączyć go bezpośrednio do portu GPS/kompas kontrolera lotu.
Wymiary modułu GPS Walksnail WS-M181
Specyfikacja modułu GPS Walksnail WS-M181
Model | Walksnail WS-M181GPS |
Układ | Platforma u-blox M10, chipset GNSS UBX-M10050 (10. generacja) |
Częstotliwości | GPS L1, GLONASS L1, BDS B1, Galileo E1, SBAS L1, QZSS L1 |
Tryby pozycjonowania | 6 kombinacji (domyślnie: GPS + GLONASS + BDS) |
Maks. liczba śledzonych satelitów | 32 (zmierzone) |
Zasilanie | 5 V |
Wymiary | 18 mm x 18 mm x 4,6 mm |
Antena | Antena ceramiczna (proces natryskiwania olejem, zapobiega zarysowaniom i utlenianiu) |
Kanały odbiorcze | 72 kanały wyszukiwania |
Kompas | IST8310 |
Złącze | JST-SH 1,0 mm 6-pin (TX, RX, GND, 5V, SCL, SDA) |
Prędkość transmisji | 115200dps |
Protokół wyjściowy | Dwuprotokołowe wyjście GNSS (zgodne z NMEA) |
Częstotliwość wyjściowa | 1–10 Hz (domyślnie 10 Hz) |
Dokładność prędkości | 0,05 m/s |
Dokładność pozycjonowania poziomego | 1,5 m w 2D (na otwartej przestrzeni) |
Czułość odbioru | Śledzenie: -162 dBm; Przechwytywanie: -160 dBm |
Waga | Około 4,3 g |
Maksymalna wysokość | 50 000 m |
Maksymalna prędkość | 500 m/s |
Maksymalne przyspieszenie | 4G |
Temperatura pracy | Od -40°C do +85°C |
Temperatura przechowywania | Od -40°C do +105°C |

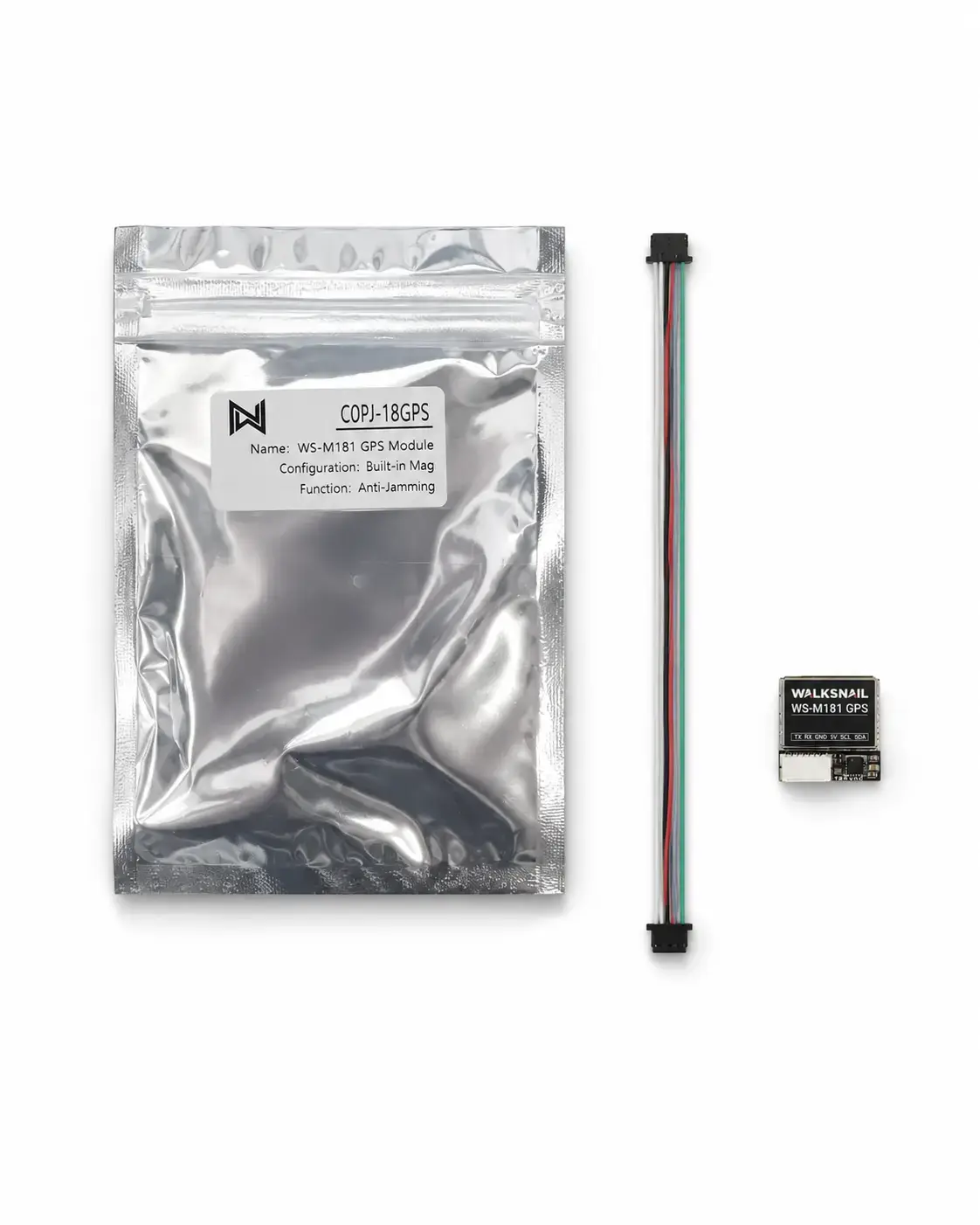

Zestaw Moduł GPS Walksnail WS-M181 zawiera:
- 1x Moduł GPS Walksnail WS-M181
- 1x przewód połączeniowy JST-SH 1,0 mm 6-pin
