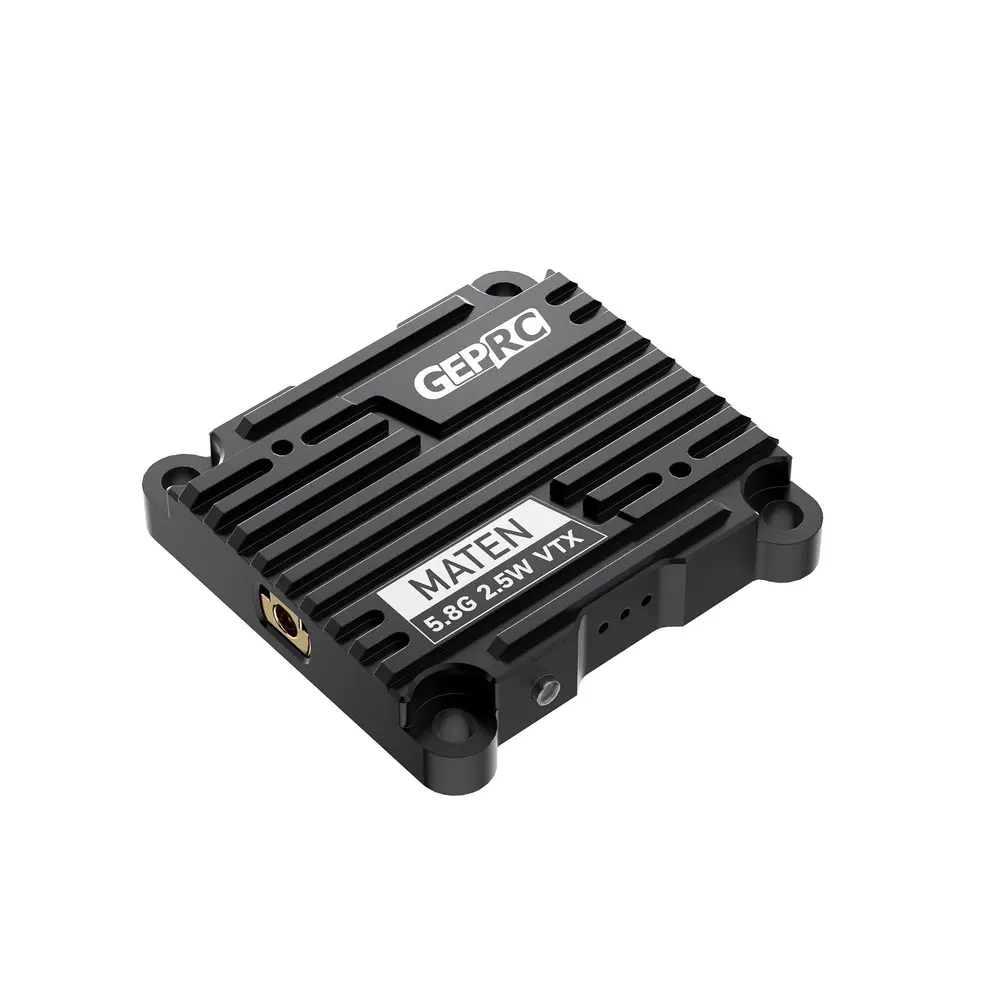

Nadajnik wideo GEPRC MATEN 5.8G 2.5W
Mocny i stabilny sygnał na większym dystansie – Nadajnik wideo GEPRC MATEN 5.8G 2.5W
Nadajnik wideo GEPRC MATEN 5.8G 2.5W został opracowany z myślą o pilotach potrzebujących wysokiej mocy nadawczej, dobrej penetracji sygnału i elastycznej konfiguracji. Pięć poziomów mocy, tryb PIT oraz obsługa parametrów przez OSD ułatwiają dopasowanie VTX do warunków lotu. Wbudowane zabezpieczenie termiczne i aluminiowa obudowa pomagają chronić urządzenie przed przegrzaniem, choć producent nadal zaleca zapewnienie stałego przepływu powietrza.
Kluczowe cechy Nadajnik wideo GEPRC MATEN 5.8G 2.5W
- Moc do 2500 mW: zapewnia duży zapas mocy do lotów na większym dystansie.
- Pięć poziomów mocy i PIT: pozwala dopasować emisję do konkretnego scenariusza użytkowania.
- 72 kanały: zapewniają szeroki wybór częstotliwości w paśmie 5,8 GHz.
- Protokół IRC Tramp: umożliwia wygodną zmianę parametrów VTX przez OSD.
- Zasilanie 7 V – 36 V: pozwala stosować nadajnik w konstrukcjach z akumulatorami 2–8S.
- Wyjście 5 V / 600 mA: może zasilać kamerę lub wentylator chłodzący.
- Obudowa z aluminium CNC: wspiera odprowadzanie ciepła i zwiększa odporność mechaniczną.
- Zabezpieczenie temperaturowe: pomaga ograniczyć ryzyko uszkodzenia wskutek przegrzania.
- Wbudowany mikrofon: przekazuje dźwięki generowane przez drona.
- Złącze antenowe MMCX: zapewnia kompaktowe i stabilne podłączenie kompatybilnej anteny.

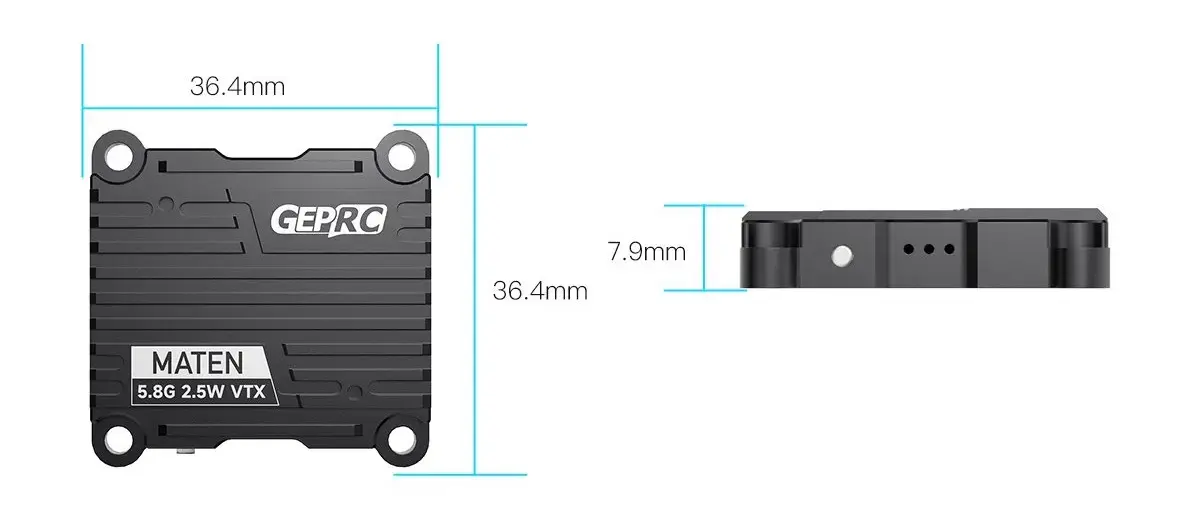

Nadajnik wideo GEPRC MATEN 5.8G 2.5W Wymiary

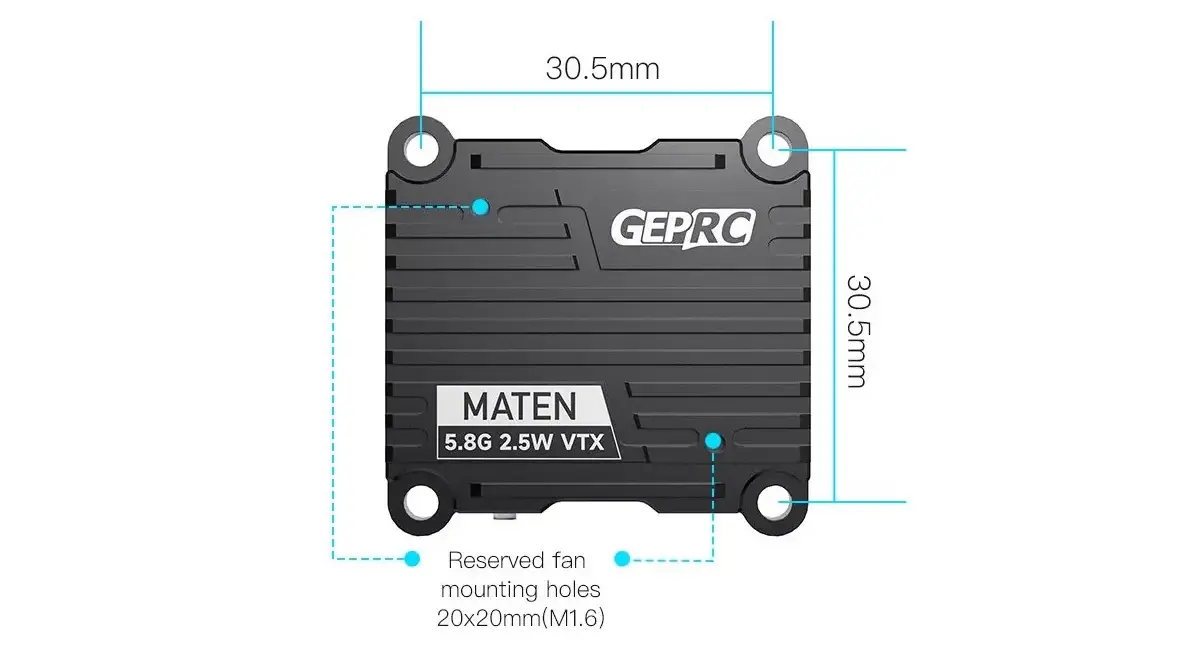

Nadajnik wideo GEPRC MATEN 5.8G 2.5W Rozstaw otworów montażowych

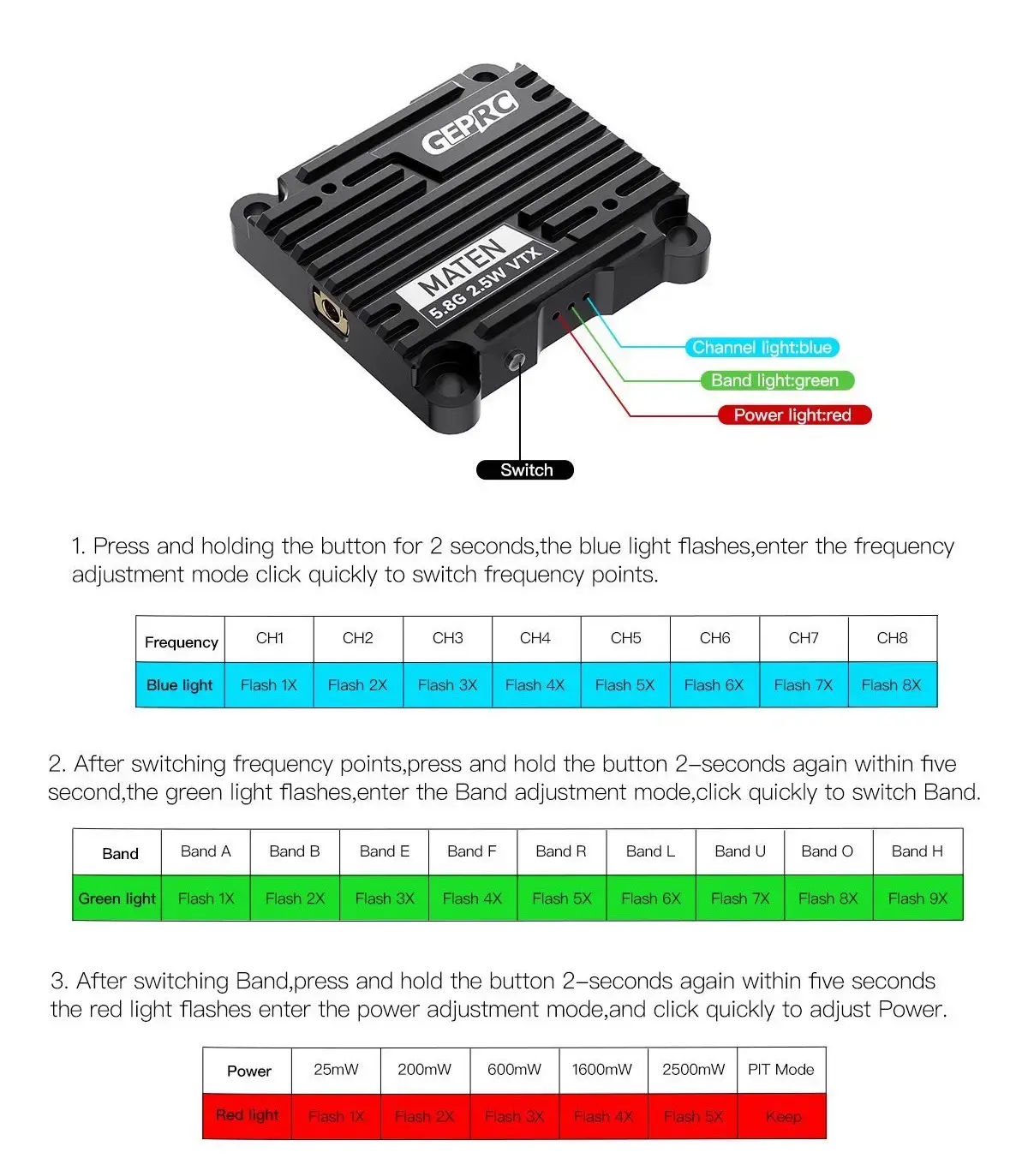

Jak skonfigurować VTX

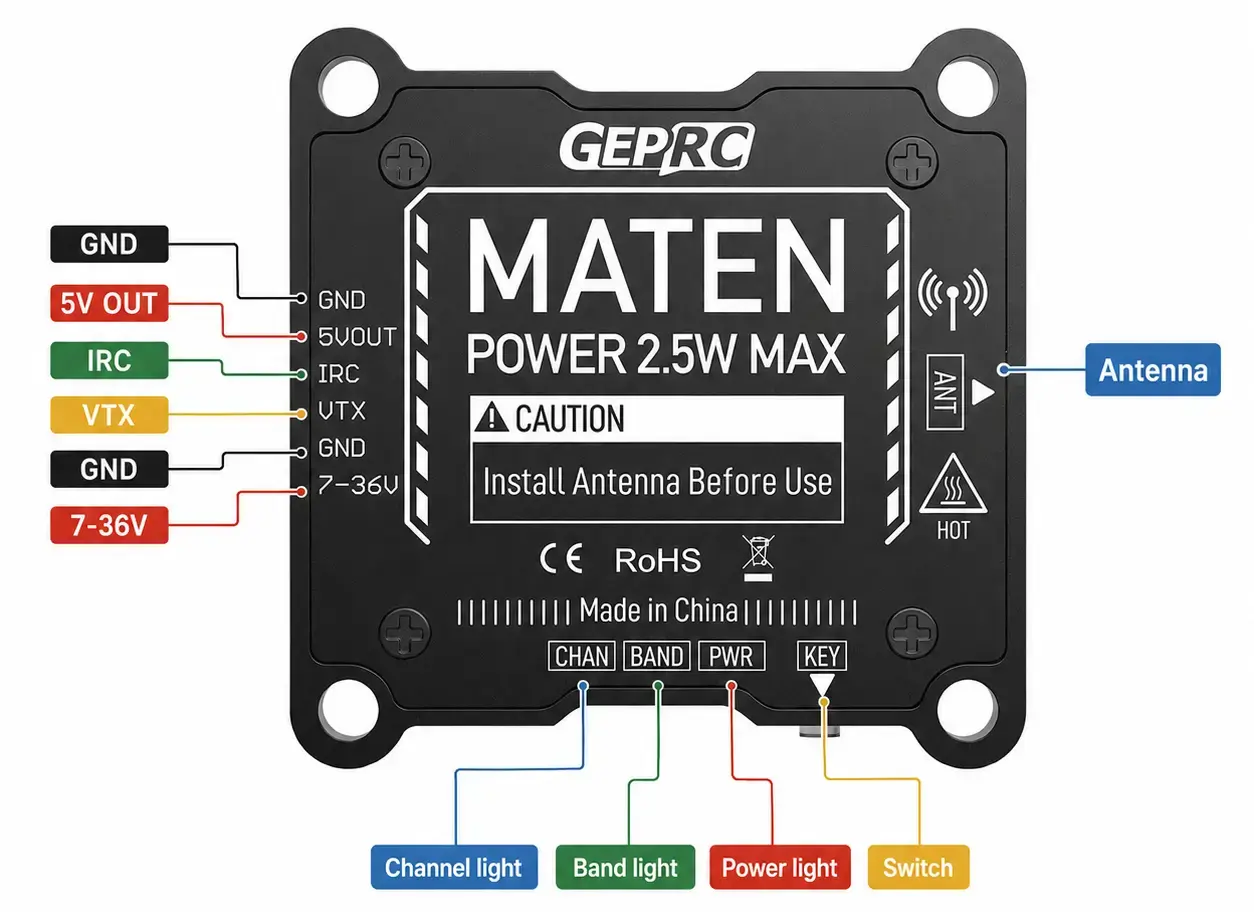

Nadajnik wideo GEPRC MATEN 5.8G 2.5W Schemat połączeń
Tabela VTX dla Nadajnika wideo GEPRC MATEN 5.8G 2.5W | vtxtable bands 8 vtxtable channels 8 vtxtable band 1 BOSCAM_A A CUSTOM 5865 5845 5825 5805 5785 5765 5745 5725 vtxtable band 2 BOSCAM_B B CUSTOM 5733 5752 5771 5790 5809 5828 5847 5866 vtxtable band 3 BOSCAM_E E CUSTOM 5705 5685 5665 5645 5885 5905 5925 5945 vtxtable band 4 FATSHARK F CUSTOM 5740 5760 5780 5800 5820 5840 5860 5880 vtxtable band 5 RACEBAND R CUSTOM 5658 5695 5732 5769 5806 5843 5880 5917 vtxtable band 6 BAND_L L CUSTOM 5362 5399 5436 5473 5510 5547 5584 5621 vtxtable band 7 BAND_U U CUSTOM 5325 5348 5366 5384 5402 5420 5436 5456 vtxtable band 8 BAND_O O CUSTOM 5474 5492 5510 5528 5546 5564 5582 5600 vtxtable powerlevels 5 vtxtable powervalues 25 200 600 1600 2500 vtxtable powerlabels 25 200 600 1W6 MAX save |
Jeśli chcesz korzystać z pasma H, usuń powyższe pasmo O, a następnie skopiuj poniższe polecenie do CLI. | vtxtable band 8 BAND_H H CUSTOM 5653 5693 5733 5773 5813 5853 5893 5933 |
OSTRZEŻENIE
Aby zapewnić bezawaryjną pracę, Nadajnik wideo GEPRC MATEN 5.8G 2.5W wymaga przestrzegania kilku kluczowych zasad.
- Zawsze podłączaj antenę przed uruchomieniem zasilania.
- Zadbaj o stały przepływ powietrza i odpowiednią wentylację podczas lotu. W ciasnych przestrzeniach niezbędne jest zainstalowanie dodatkowego wentylatora chłodzącego.
- wbudowane wyjście 5V służy wyłącznie do zasilania kamery lub wentylatora. Podłączenie napięcia z akumulatora bezpośrednio pod wyjście 5V doprowadzi do poważnego i nieodwracalnego uszkodzenia nadajnika.
Nadajnik wideo GEPRC MATEN 5.8G 2.5W Specyfikacja
Model | MATEN 5.8G 2.5W VTX |
Wymiary | 36,4 mm x 36,4 mm x 7,9 mm |
Rozstaw otworów montażowych | 30,5 mm x 30,5 mm / M3 |
Mikrofon | Wbudowany mikrofon |
Napięcie wejściowe | DC 7 V – 36 V (akumulator 2S – 8S) |
| Liczba kanałów | 72 kanały |
Napięcie wyjściowe | 5 V (600 mA) |
Zakres częstotliwości | 5.8 GHz |
Złącze antenowe | MMCX |
Złącze przewodu | SH1.0 6Pin |
Waga | 18 g |
Protokół | IRC Tramp |
Moc wyjściowa | 25 mW / 200 mW / 600 mW / 1600 mW / 2500 mW / Pit Mode |

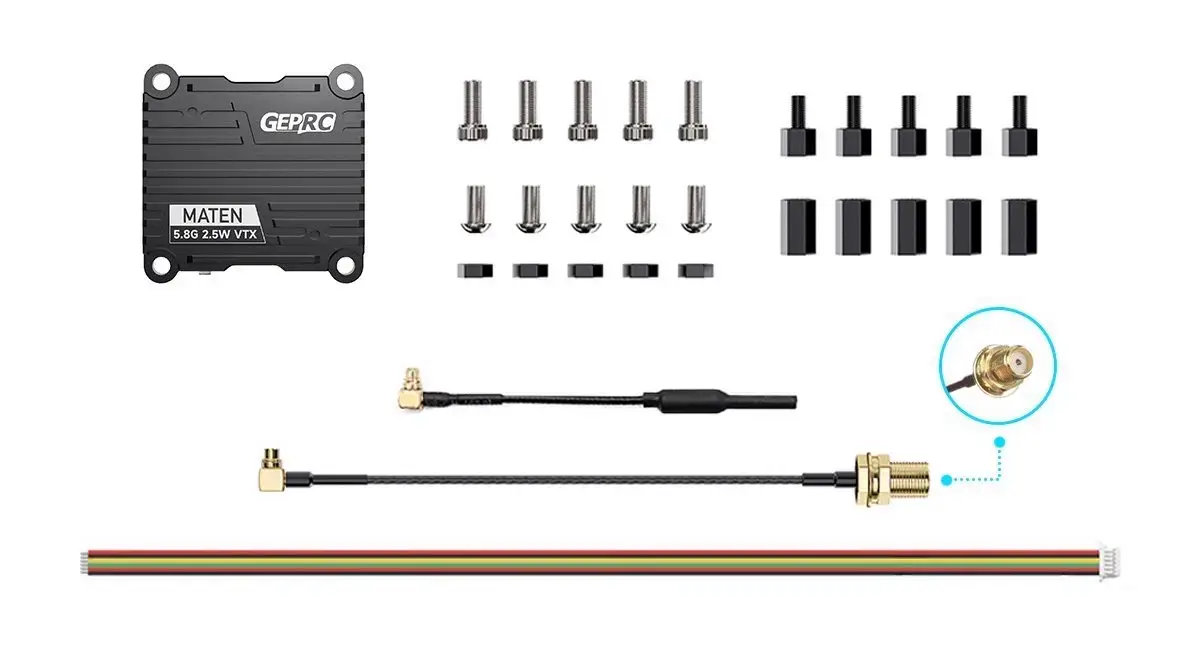

Zestaw Nadajnik wideo GEPRC MATEN 5.8G 2.5W Zawiera
- 1x Nadajnik wideo GEPRC MATEN 5.8G 2.5W
- 1x antena rurkowa MMCX
- 1x adapter MMCX do SMA
- 1x przewód połączeniowy SH1.0 6P
- 5x śruba M3*7
- 5x śruba M3*8
- 5x dystans sześciokątny M3*10
- 5x tuleja dystansowa M3*5
- 5x nylonowa nakrętka M3
- 1x instrukcja produktu
