Odbiornik RC RadioMaster DBR4 Dual Band Xross Gemini ExpressLRS
Odbiornik RC RadioMaster DBR4 Dual Band Xross Gemini ExpressLRS – dwa pasma i dwa strumienie danych w jednym odbiorniku
DBR4 wykorzystuje dwie dwupasmowe sekcje RF zdolne do jednoczesnego odbioru sygnałów 2,4 GHz i 900 MHz. Pozwala to odbierać dwa strumienie danych równocześnie, zwiększając odporność łącza na zakłócenia i ograniczając ryzyko utraty pakietów. Cztery oddzielne anteny dają większą swobodę podczas planowania instalacji RF, a obsługa Gemini 2,4 GHz, Gemini Sub-GHz i Xrossband GemX pozwala dopasować sposób pracy do kompatybilnego systemu ExpressLRS, takiego jak RadioMaster Nomad.
Odbiornik RC RadioMaster DBR4 Dual Band Xross Gemini ExpressLRS Kluczowe cechy
- Dwupasmowa architektura ExpressLRS – dwie sekcje RF obsługują jednoczesny odbiór w pasmach 2,4 GHz i 900 MHz.
- Dwukanałowy odbiór Gemini – umożliwia równoczesny odbiór dwóch strumieni danych, zwiększając odporność łącza.
- Dwa układy Semtech LR1121 – sekcja RF została oparta na dwóch układach LR1121 trzeciej generacji.
- Obsługa Gemini 2,4 GHz – pozwala korzystać z Gemini w paśmie 2,4 GHz.
- Obsługa Gemini Sub-GHz – umożliwia pracę Gemini w niższym paśmie częstotliwości.
- Obsługa Xrossband GemX – łączy 2,4 GHz i Sub-GHz w odpowiednio skonfigurowanym systemie ExpressLRS.
- Cztery oddzielne anteny – dwie anteny 2,4 GHz i dwie 900 MHz dają większą swobodę podczas planowania ich rozmieszczenia.
- Rozstaw montażowy 20 x 20 mm – ułatwia integrację z kompatybilnym stosem elektroniki lub bezpośredni montaż do ramy.
- Interfejs CRSF – pozwala na komunikację szeregową z kompatybilnym kontrolerem lotu lub innym urządzeniem.
- Integracja z ekosystemem RadioMaster Nomad – producent pozycjonuje DBR4 jako odbiornik współpracujący z systemem Gemini Xrossband.
Odbiornik RC RadioMaster DBR4 Dual Band Xross Gemini ExpressLRS
Dwa pasma pracujące razem
DBR4 nie ogranicza się do wyboru jednego z dwóch pasm częstotliwości. Dwupasmowa architektura RF pozwala wykorzystać 2,4 GHz i 900 MHz razem w trybie Xrossband GemX, umożliwiając jednoczesny odbiór dwóch strumieni danych. Zwiększa to różnorodność toru RF i pomaga utrzymać bardziej odporne łącze sterowania w środowisku, w którym mogą występować zakłócenia lub przesłanianie sygnału.
Dwa układy LR1121 w centrum systemu RF
Sekcję radiową DBR4 tworzą dwa układy Semtech LR1121. Architektura obsługuje zarówno częstotliwości 2,4 GHz, jak i Sub-GHz, dzięki czemu odbiornik może pracować w trybach Gemini wykorzystujących jedno pasmo oraz w Xrossband GemX łączącym oba zakresy w jednym kompatybilnym systemie ExpressLRS.
Cztery anteny dają więcej swobody podczas zabudowy

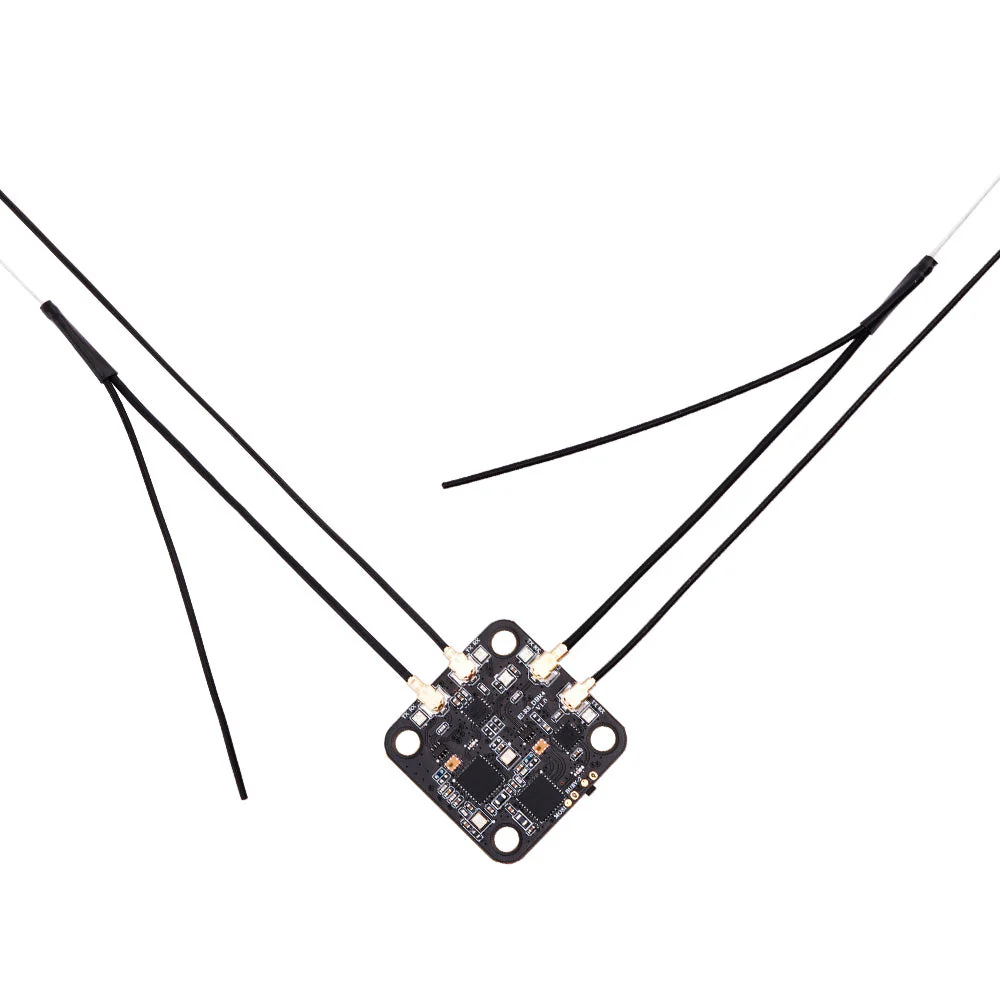

DBR4 wykorzystuje cztery oddzielne anteny: dwie dla 2,4 GHz i dwie dla 900 MHz. Pozwala to swobodniej dobrać ich położenie i orientację wewnątrz drona, platformy UAV lub modelu stałopłatowego. W większych i bardziej rozbudowanych konstrukcjach instalację RF można dzięki temu zaplanować jako część całego systemu, zamiast skupiać wszystkie anteny w jednym miejscu.
Rozstaw 20 x 20 mm ułatwia integrację
Rozstaw otworów montażowych 20 x 20 mm pozwala wygodnie umieścić DBR4 w kompatybilnym stosie elektroniki albo zamocować go bezpośrednio do ramy. Stałe miejsce odbiornika pomaga uporządkować zabudowę kontrolera lotu, przewodów oraz pozostałej elektroniki pokładowej.
Przygotowany do szybkiej transmisji danych
RadioMaster rozwija platformę DBR4 również pod kątem szybszej komunikacji Sub-GHz i zastosowań wymagających większej przepustowości danych, w tym MAVLink. Nowsze tryby ExpressLRS mają zwiększać szybkość transmisji przy zachowaniu odpornego łącza radiowego.
Gemini lub Xrossband – dobierz sposób pracy łącza
Podwójną architekturę RF można wykorzystać na kilka sposobów. Gemini 2,4 GHz korzysta z dwóch transmisji w paśmie 2,4 GHz, Gemini Sub-GHz zapewnia pracę dwukanałową w niższym zakresie częstotliwości, natomiast Xrossband GemX łączy Sub-GHz i 2,4 GHz. Pozwala to dopasować sposób pracy do możliwości nadajnika i wymagań całej konfiguracji.
OSTRZEŻENIE
Odbiornik RC RadioMaster DBR4 Dual Band Xross Gemini ExpressLRS Ważna informacja przed zakupem
Odbiornik RC RadioMaster DBR4 Dual Band Xross Gemini ExpressLRS jest oferowany w wersji FCC. Oficjalna specyfikacja producenta określa typ jako ISM_2.4, FCC_915, a zakresy częstotliwości jako 2,404–2,479 GHz oraz 903,5–926,9 MHz. Wybrana konfiguracja pracy musi być zgodna z przepisami dotyczącymi częstotliwości radiowych obowiązującymi w kraju użytkowania.
Do wykorzystania funkcji Gemini i Xrossband potrzebny jest kompatybilny i prawidłowo skonfigurowany system nadawczy ExpressLRS. RadioMaster wskazuje DBR4 jako odbiornik współpracujący z modułem Nomad, ale nie oznacza to, że każdy nadajnik ExpressLRS automatycznie obsługuje wszystkie tryby DBR4.
Na aktualnej stronie RadioMaster występuje rozbieżność dotycząca mocy RF telemetrii. W sekcji Features producent podaje Max 2x 100 mW, natomiast w sekcji Specification widnieje Max 100 mW. Ponieważ poniższa specyfikacja opiera się wyłącznie na sekcji Specification producenta, zachowuję wartość Max 100 mW.
Oficjalna strona zawiera również różne informacje dotyczące planowanego trybu 1000 Hz. Sekcja Specification odnosi go do ExpressLRS V3.4, natomiast nowsza część dotycząca trybów pakietów wskazuje K1000 w ExpressLRS V3.5. Z tego powodu w specyfikacji poniżej pozostaje potwierdzona obecnie maksymalna częstotliwość odświeżania odbiornika 500 Hz.
Odbiornik RC RadioMaster DBR4 Dual Band Xross Gemini ExpressLRS Wymiary i rozstaw montażowy
Pomimo dwupasmowej architektury, dwóch układów RF i systemu czterech anten sam odbiornik pozostaje lekki. Według oficjalnej specyfikacji RadioMaster DBR4 waży 2,70 g bez anten oraz 5,30 g z antenami. Pozwala to ograniczyć wpływ rozbudowanego systemu radiowego na całkowitą masę platformy.
Odbiornik RC RadioMaster DBR4 Dual Band Xross Gemini ExpressLRS Wymiary i rozstaw montażowy
DBR4 łączy kompaktowe wymiary z rozstawem montażowym 20 x 20 mm, co ułatwia instalację w kompatybilnym stosie elektroniki lub bezpośrednio na ramie. Cztery oddzielne anteny można rozmieścić odpowiednio do konstrukcji drona lub płatowca, co daje większą swobodę podczas planowania całej instalacji RF.
Wymiary odbiornika: 27,20 mm x 27,20 mm
Rozstaw montażowy: 20 x 20 mm
Wartość 20 x 20 mm oznacza rozstaw otworów montażowych, a nie zewnętrzne wymiary odbiornika.
Najczęściej zadawane pytania - Odbiornik RC RadioMaster DBR4 Dual Band Xross Gemini ExpressLRS
Tak. Odbiornik RC RadioMaster DBR4 Dual Band Xross Gemini ExpressLRS wykorzystuje dwupasmową architekturę RF obsługującą 2,4 GHz i 900 MHz, w tym jednoczesną pracę Xrossband GemX z kompatybilnym systemem nadawczym.
Gemini Xrossband pozwala Odbiornik RC RadioMaster DBR4 Dual Band Xross Gemini ExpressLRS łączyć komunikację 2,4 GHz i Sub-GHz w ramach jednego łącza ExpressLRS. Dokładny tryb pracy zależy od kompatybilnego nadajnika oraz konfiguracji ExpressLRS.
Odbiornik RC RadioMaster DBR4 Dual Band Xross Gemini ExpressLRS wykorzystuje cztery oddzielne anteny: dwie przewodowe anteny 2,4 GHz oraz dwie przewodowe anteny 900 MHz. Wszystkie cztery znajdują się w zestawie.
Tak. Odbiornik RC RadioMaster DBR4 Dual Band Xross Gemini ExpressLRS wykorzystuje interfejs CRSF i może współpracować z kontrolerem lotu lub innym urządzeniem obsługującym odpowiednie połączenie szeregowe oraz zasilanie DC 4,5–8,4 V.
Tak. RadioMaster przedstawia Odbiornik RC RadioMaster DBR4 Dual Band Xross Gemini ExpressLRS jako odbiornik przeznaczony do współpracy z modułem Nomad i jego architekturą Gemini Xrossband.
Oficjalna sekcja Specification podaje dla Odbiornik RC RadioMaster DBR4 Dual Band Xross Gemini ExpressLRS maksymalną moc RF telemetrii 100 mW. Jednocześnie sekcja Features na tej samej stronie producenta podaje Max 2x 100 mW, dlatego tych dwóch wartości nie należy samodzielnie utożsamiać.
Odbiornik RC RadioMaster DBR4 Dual Band Xross Gemini ExpressLRS Specyfikacja
Typ | ISM_2.4, FCC_915 |
Mikrokontroler | ESP32 |
Układ RF | Semtech LR1121 x 2 |
Moc RF telemetrii | Maks. 100 mW |
Antena | 2x Przewód 2,4 GHz i 2x przewód 900 MHz |
Zakres częstotliwości | 2,404–2,479 GHz / 903,5–926,9 MHz |
Maksymalna częstotliwość odświeżania odbiornika | 500 Hz |
Minimalna częstotliwość odświeżania odbiornika | 50 Hz |
Napięcie robocze | DC 4,5–8,4 V |
Masa | 2,70 g bez anten / 5,30 g z antenami |
Wymiary | 27,20 mm x 27,20 mm |
Wersja firmware | ExpressLRS v3.3.2 preinstalowany |
Interfejs magistrali | CRSF |
Odbiornik RC RadioMaster DBR4 Dual Band Xross Gemini ExpressLRS Zawartość zestawu
- 1x Odbiornik RC RadioMaster DBR4 Dual Band Xross Gemini ExpressLRS
- 2x Antena przewodowa 2,4 GHz
- 2x Antena przewodowa 900 MHz
- 1x Przewód CRSF
- 4x Czerwony tłumik drgań 4 mm
- 4x Czarny tłumik drgań 3 mm
- 1x Karta instrukcji
