Herelink 1.1 – HD Video Transmission System
3 w 1 Transmisja wideo, stacja naziemna i zdalne sterowanie!

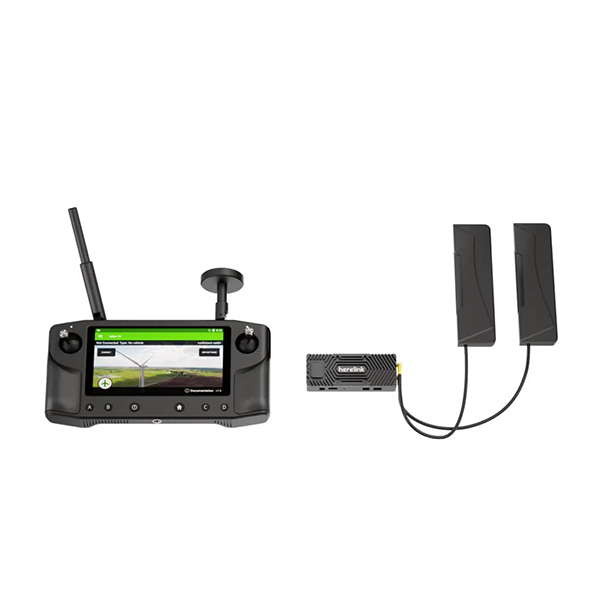

Herelink to zintegrowany pilot zdalnego sterowania, stacja naziemna i bezprzewodowy system transmisji cyfrowej zaprojektowany do użytku z autopilotem The Cube i oprogramowaniem od Ardupilot lub PX4. Herelink umożliwia przesyłanie sterowania RC, wideo HD i danych telemetrycznych do 20 km między stacją naziemną a jednostką powietrzną, pilot Herelink zawiera niestandardowe aplikacje Solex TX i QGC, a zarówno jednostka powietrzna, jak i stacja naziemna są wyposażone w zintegrowany 8-rdzeniowy SOC do niestandardowych aplikacji rozwój. Więcej o nowościach od CubePilot w naszym artykule.
Jednostka wielofunkcyjna

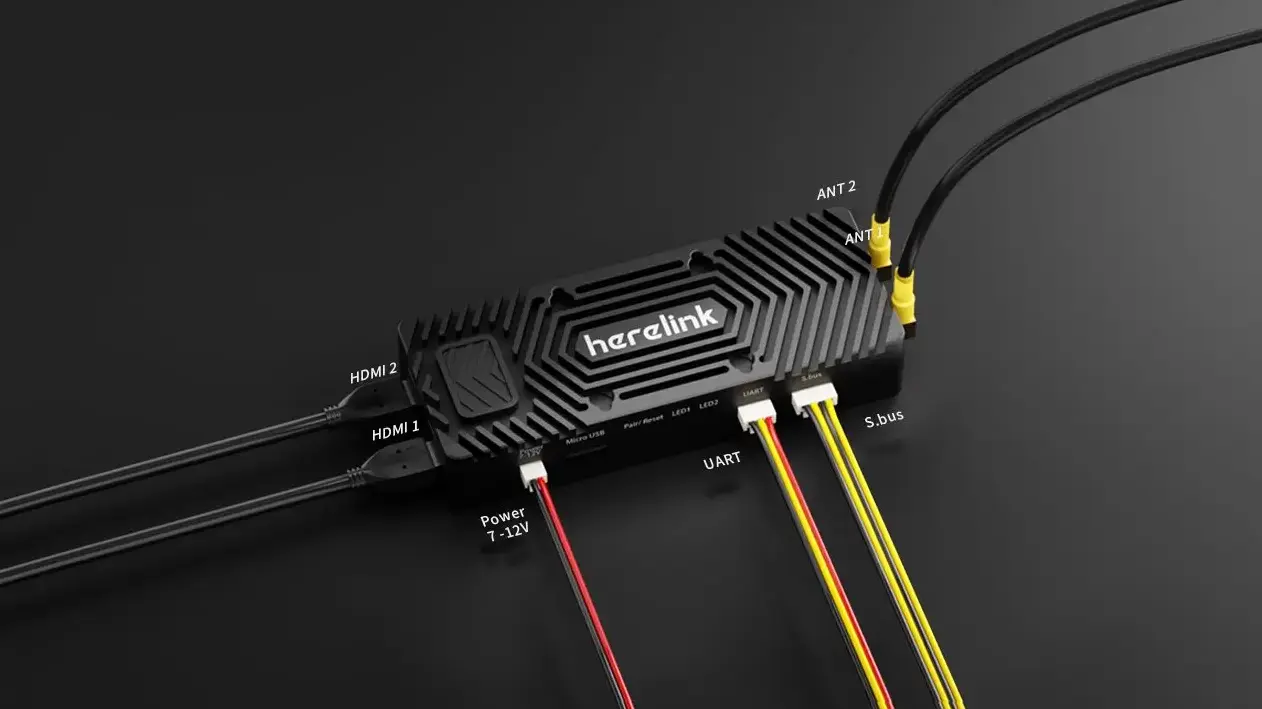

Certyfikowany przez wiele krajów, uzyskaj FCC, CE, UKCA, RCM, IC i inne. Integruje moduł telemetrii i transmisji wideo, podwójne wejście HDMI, podwójne wyjście S.Bus, szeregowe i Ethernet w jednej małej jednostce. Rozmiar jednostki powietrznej to tylko 78,5×30×15mm
Możliwość dostosowania i rozbudowy

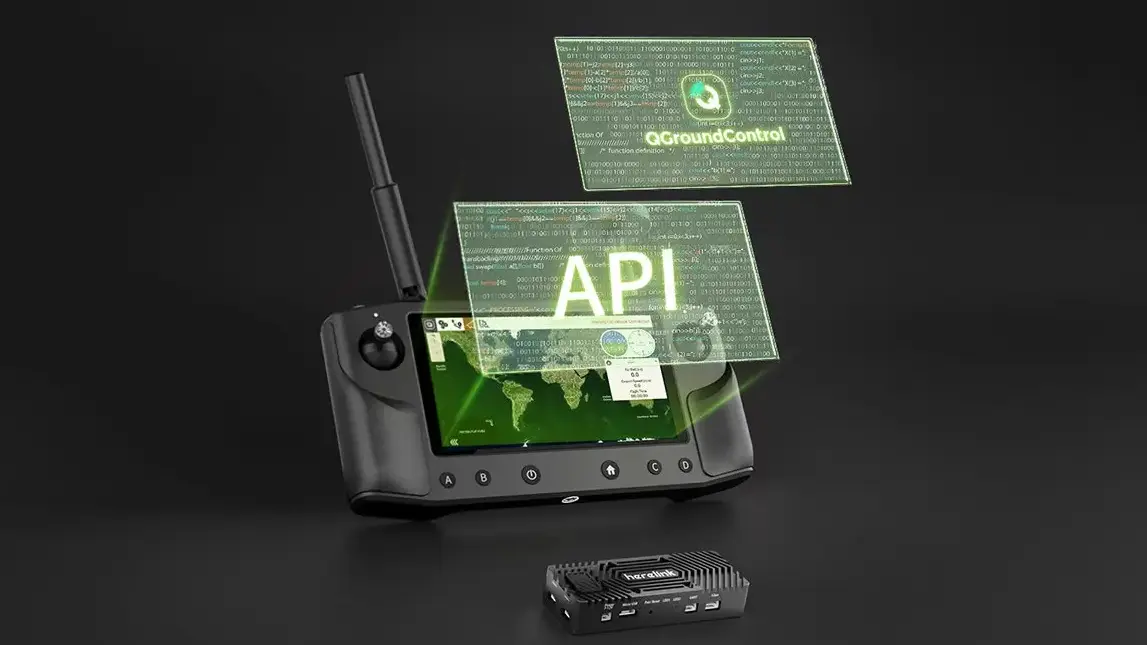

Otwarte API kontrolera, kod QGC, możliwość opracowania własnego oprogramowania i systemu. Zarówno Airunit, jak i Kontroler wspierają aktualizacje oprogramowania układowego.
Obsługuje zewnętrzne urządzenia Ethernet

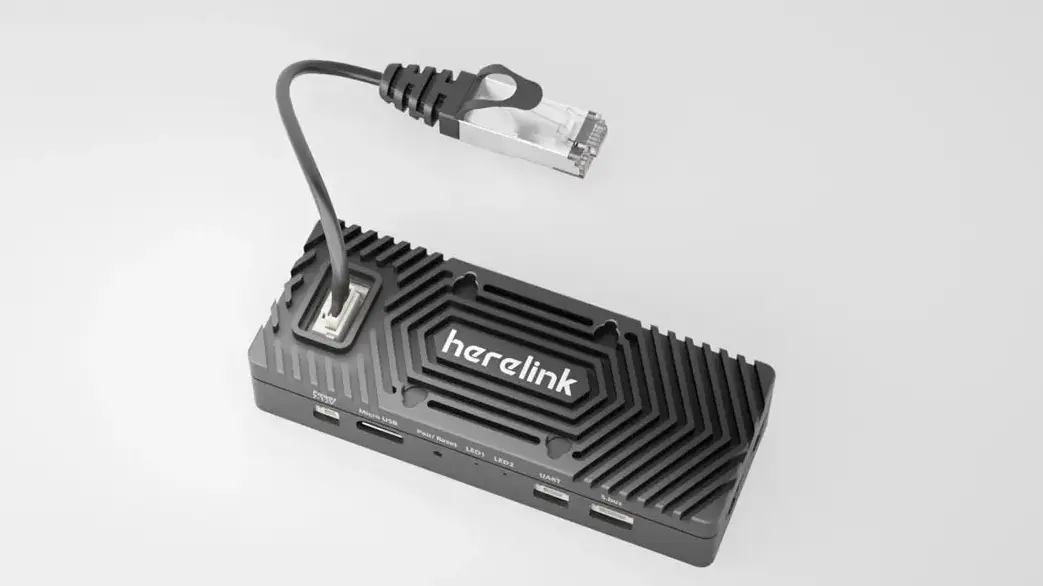

Nowy port Ethernet jest gotowy w Airunit. Obsługuje zewnętrzne urządzenia Ethernet, takie jak kamery sieciowe, detekcja światła, detekcja gazu i inne urządzenia Ethernet. Dzięki interfejsowi LAN użytkownicy mogą uzyskać dostęp do urządzenia bez ograniczeń geograficznych.
Jasność ekranu 1000 nitów czytelna w świetle słonecznym

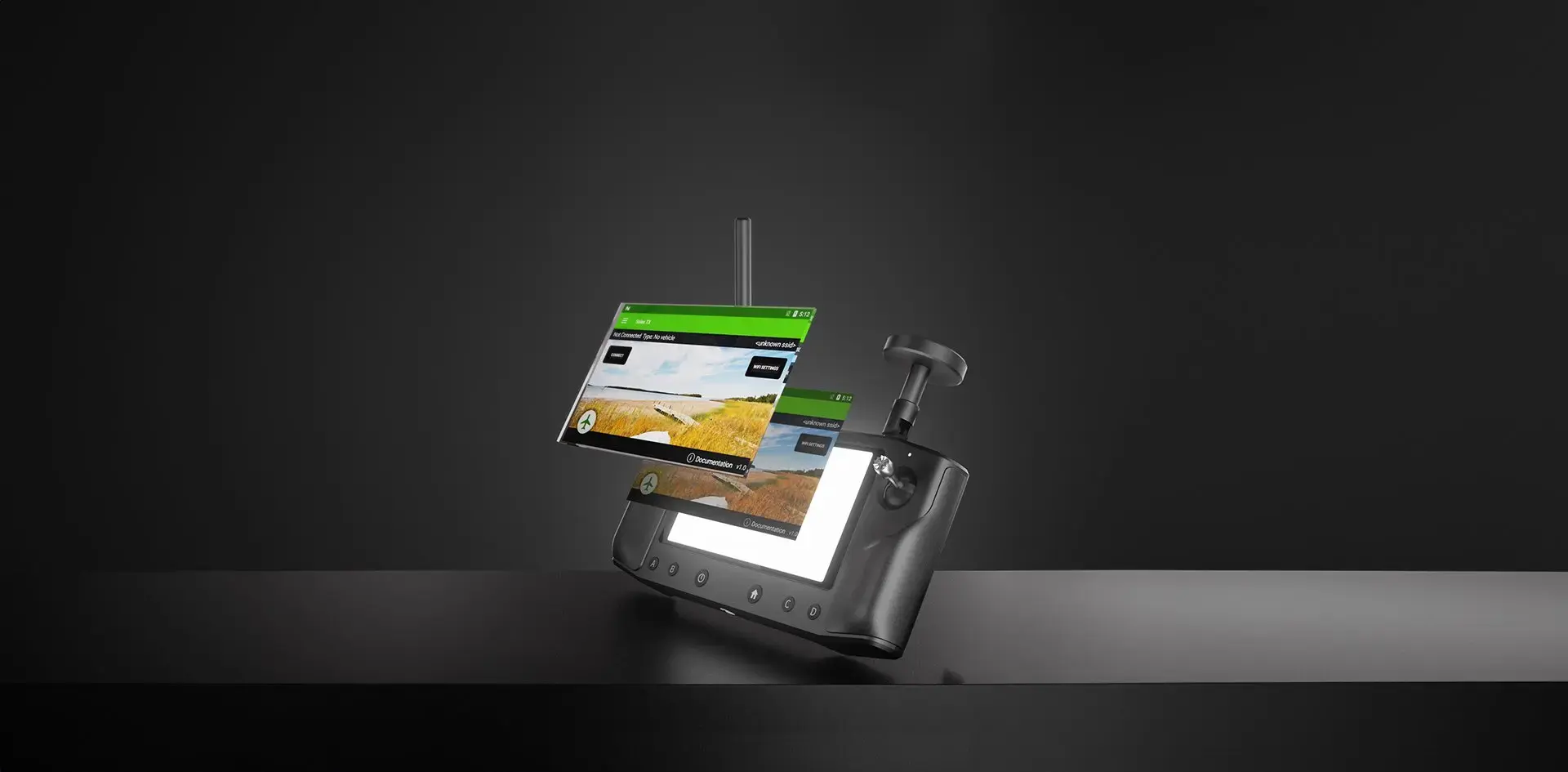

Pilot zdalnego sterowania jest wyposażony w ekran o szczytowej jasności 1000 nitów, co poprawia widoczność w świetle słonecznym. Doskonały towarzysz do pomiarów, mapowania, ratownictwa, inspekcji przemysłowych i innych zastosowań.
Kontrola temperatury

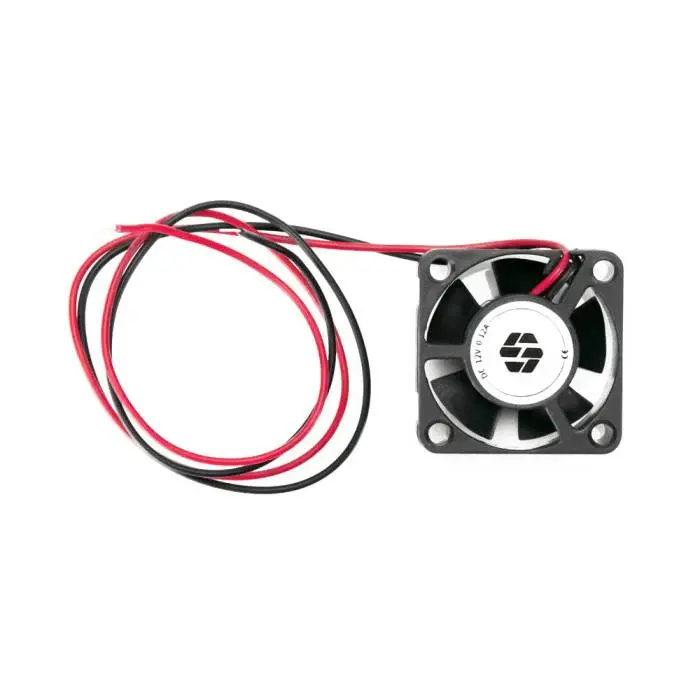

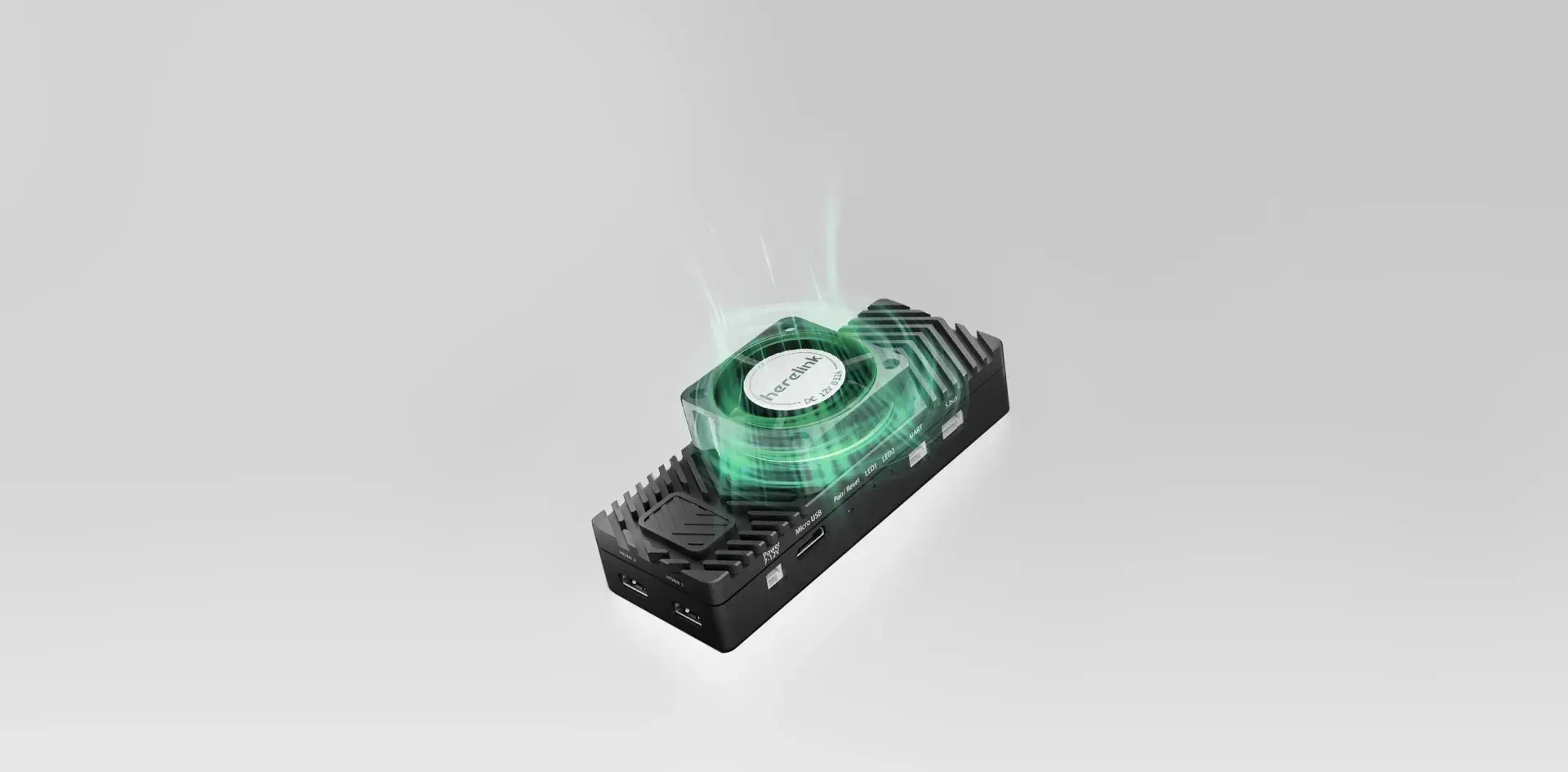

Nowy wentylator dla nowego trybu wideo Dual oraz innych zadań wymagających dużej mocy obliczeniowej. Skutecznie zapobiega przegrzewaniu, utrzymując optymalne temperatury pracy nawet pod dużym obciążeniem. Zapewnia to maksymalną wydajność i wydłuża żywotność urządzenia.
Herelink 1.1 – HD Video Transmission System Specyfikacje
Hardware
Procesor | SoC – Pinecone S1 |
SoC | 4 × Cortex A53, 2.2GHz 4 × Cortex A53, 1.4GHz |
GPU | 4 Rdzeniowy , Mali-T860 |
SDR | A7 + DSP |
Pamięć RAM | Jednostka powietrzna LPDDR3 1GB Kontroler LPDDR3 2GB |
Pojemność | Jednostka powietrzna EMMC: 4GB Kontroler EMMC: 8GB |
Maksymalny zasięg transmisji | FCC 20km CE / SRRC / MIC 12km |
Opóźnienie wideo | min 110ms |
Strumień wideo | 720p@30fps | 1080p@30/60fps |
Częstotliwość | 2.4GHz ISM |
Czułość odbiornika | -99dBm@20MHz BW |
Czas powrotu po zakłóceniach | < 1s |
Pobór mocy | Średni pobór mocy nie przekracza 4W |

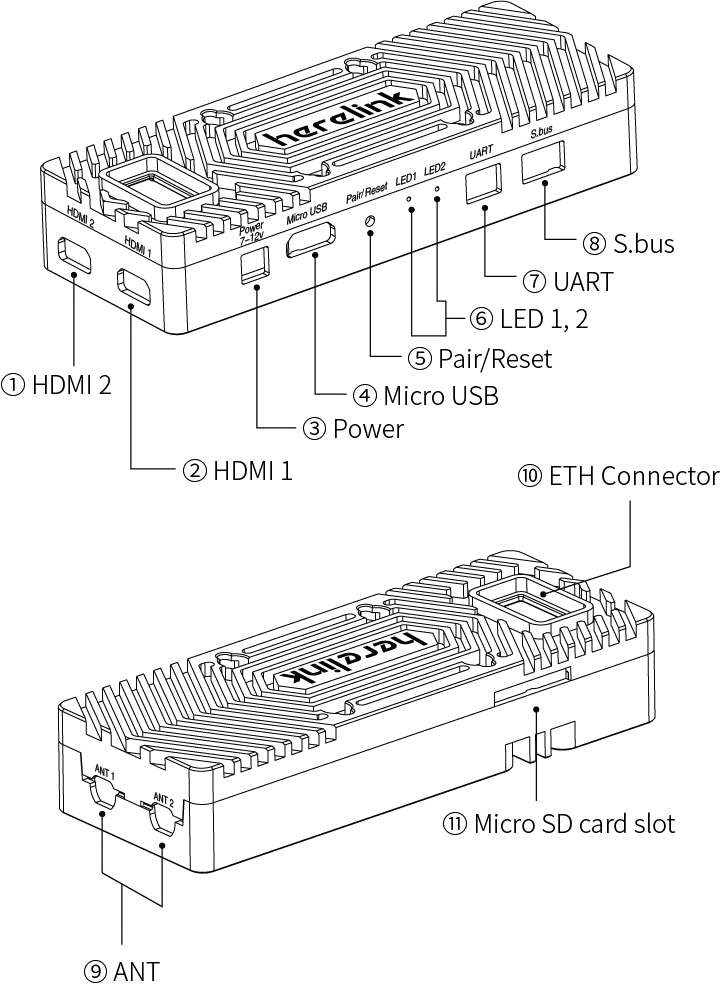

Jednostka powietrzna
Materiał obudowy | Stop aluminium |
Waga | 98g (z antenami) |
Wymiary | 78,5×30×15mm |
Pasmo sygnału | 20MHz/10MHz |
Pobór mocy | Średni pobór mocy nie przekracza 4W |
Micro HDMI 1 | Wejście sygnału wideo z kamery (Zalecane) |
Micro HDMI 2 | Wejście sygnału wideo z kamery |
Wejście zasilania | Zalecane napięcie zasilania ~7V: minimum 6V, maksimum 12V (unikaj dzielenia BEC z serwomechanizmami) |
Interfejs UART | 3.3V UART |
Interfejs S.bus | Podwójne RCout, S.bus1 i S.bus2 |
Micro USB | Używane do debugowania i aktualizacji, obsługuje tryb OTG (nie potrzebuje zewnętrznego zasilania dla urządzenia USB) |
Przycisk | Używane do parowania i resetowania stanu |
Światło wskaźnika 1, 2 | Używane do wskazywania stanu parowania i transmisji wideo |
Gniazdo antenowe MMCX 1, 2 | Używane do transmisji sygnałów i komunikacji naziemnej |
Slot karty microSD | Dla przyszłego użytku |
Interfejs ETH | Dostęp do urządzeń protokołu sieciowego |
Kontroler
Materiał obudowy | Plastik |
Waga | 536g |
Wymiary | 217×106,5×31mm (bez zewnętrznych anten i joysticków) |
Wyświetlacz | 5,46 cala, 1080P, 16 milionów kolorów, ekran dotykowy |
Jasność wyświetlacza | 1000 nitów |
Audio | Głośnik wbudowany × 1, |
Sterowanie i wejście | Gimbale z efektem Halla z wymiennymi drążkami × 2 Koło przewijania × 1 Przycisk dolny × 6 Przycisk górny × 1 (prawo) |
Komunikacja bezprzewodowa | Bluetooth / WiFi / GPS / 2.4G transmisja mapy na ziemi |
Światło wskaźnika | Trójkolorowa dioda LED × 2 (W górnym prawym i lewym rogu) |
Interfejs | MicroUSB × 1, gniazdo karty microSD × 1 (obsługuje maksymalnie 64GB) |
Zewnętrzna antena | Antena kierunkowa (5dBi) × 1 (odłączana) Antena dookólna (2dBi) × 1 (odłączana) |
Wbudowana antena | WiFi, GPS, zewnętrzny interfejs anteny GPS × 1 |
Akumulator | Wbudowana bateria Lipo 4950 mAh |
Ładowanie | Port micro USB 5V 2A |
Zużycie energii | Średni pobór mocy nie przekracza 4W (tylko gdy transmisja obrazu, średnia jasność ekranu, WiFi wyłączone, GPS wyłączone) |

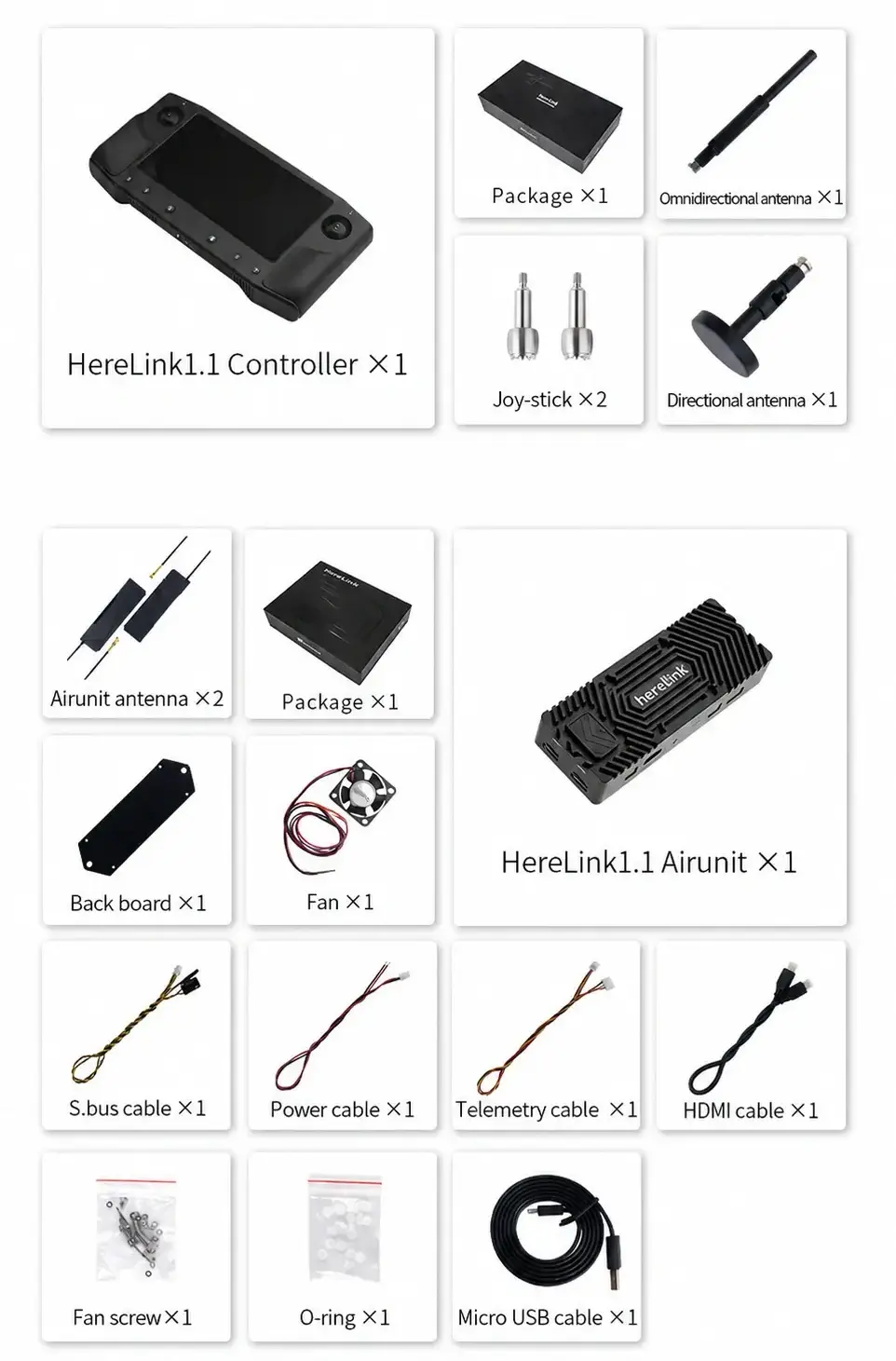

Zestaw Herelink 1.1 – HD Video Transmission System zawiera
HX4-06211 Herelink Controller Unit
- 1 x Kontroler (HX4-06211 Stacja naziemna Herelink)
- 2 x Joystick kontrolera
- 1 x Dookólna antena
- 1 x Kierunkowa antena
- 1 x Wskazówki do konfiguracji
HX4-06210 Herelink Air Unit
- 1x Jednostka powietrzna (HX4-06210 Jednostka powietrzna Herelink)
- 1 x Płyta montażowa
- 1 x Zestaw śrubek
- 1 x Zestaw pierścieni silikonowych
- 2 x Anteny Taoglas
- 1 x Wentylator
- 1 x Zestaw przewodów
- 1 x Kabel HDMI
- 1 x Wskazówki do konfiguracji
Pełna dokumentacja oraz szczegółowe dane techniczne są dostępne TUTAJ .
Produkt został podzielony na stację naziemną i jednostkę powietrzną. Sprzedawany jest w dwóch oddzielnych opakowaniach.
