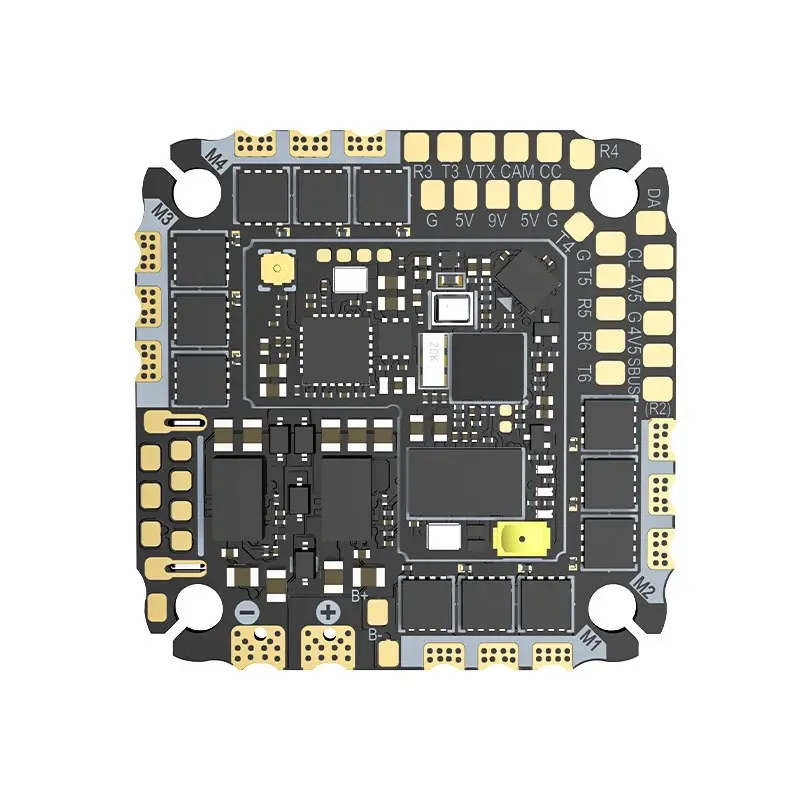

Kontroler lotu AIO SpeedyBee F405 AIO V2 35/40A 3-6S
Kontroler lotu AIO SpeedyBee F405 AIO V2 35/40A 3-6S – mniej elektroniki do rozmieszczenia, więcej miejsca na uporządkowaną zabudowę FPV
Budowa kompaktowego drona FPV często oznacza walkę o każdy milimetr miejsca. SpeedyBee F405 AIO V2 łączy kontroler lotu, 4-w-1 ESC oraz OSD na jednej płytce o rozstawie montażowym 25,5 x 25,5 mm, ograniczając liczbę osobnych modułów i połączeń wewnątrz ramy. Wersja V2 wprowadza również przeprojektowany układ padów lutowniczych, osobne zasilanie dla systemu wideo, konfigurację bezprzewodową oraz dwa warianty sprzętowe, pozwalając lepiej dopasować kontroler do lekkiej konstrukcji lub konfiguracji wymagającej wyższej obciążalności prądowej.
Zaprojektowany z myślą o nowoczesnych cyfrowych systemach FPV
SpeedyBee przeprojektował F405 AIO V2, aby montaż cyfrowego systemu FPV był prostszy i bardziej uporządkowany. Przeniesiony port USB-C pomaga ograniczyć wymaganą wysokość zabudowy, a dedykowane wyjście 9 V i bezpośrednie podłączenie O4 mogą wyeliminować potrzebę stosowania dodatkowego zewnętrznego modułu zasilania. Upraszcza to okablowanie i pozostawia więcej użytecznego miejsca wewnątrz kompaktowych ram FPV.
Dedykowane zasilanie tam, gdzie jest potrzebne
Podwójny układ BEC zapewnia dedykowane zasilanie 9 V dla nadajnika wideo, jednocześnie pozostawiając pozostałą elektronikę na osobnym, stabilizowanym torze zasilania. Zasilaniem VTX można również sterować poprzez mapowanie kanału RC, co pozwala wyłączyć nadajnik podczas konfiguracji lub serwisowania, gdy transmisja obrazu nie jest potrzebna.
Czystsze dane z czujników i lepsza ochrona elektroniki
F405 AIO V2 wykorzystuje żyroskop ICM-42688P z dedykowanym filtrowaniem zasilania, którego zadaniem jest ograniczenie wpływu zakłóceń elektrycznych na pracę czujnika. SpeedyBee stosuje również powłokę ochronną elektroniki, a wersja 40 A CNC otrzymuje dodatkowo metalową obudowę zapewniającą lepszą ochronę płytki.
Czytelniejsze okablowanie i łatwiejsze lutowanie
F405 AIO V2 wykorzystuje przeprojektowany układ padów lutowniczych, w którym główne punkty połączeniowe zostały umieszczone po tej samej stronie płytki. Ułatwia to planowanie przewodów i pozwala zachować bardziej uporządkowaną zabudowę, szczególnie przy podłączaniu kilku urządzeń jednocześnie, takich jak odbiornik, GPS, VTX, kamera, buzzer czy taśma LED.
Bezprzewodowa konfiguracja bez ciągłego podłączania
Łączność bezprzewodowa z aplikacją SpeedyBee ułatwia codzienną konfigurację i strojenie kontrolera po złożeniu drona. Obsługiwane ustawienia oraz funkcje związane z firmware można zmieniać bez każdorazowego podłączania kontrolera do komputera, a obsługa taśm LED daje dodatkowe możliwości personalizacji gotowej konstrukcji.
Kontroler lotu AIO SpeedyBee F405 AIO V2 35/40A 3-6S Najczęściej zadawane pytania (FAQ)
Wersja 35 A nie ma obudowy CNC i oferuje obciążalność 35 A ciągłego oraz 40 A szczytowego prądu na każdy kanał silnika. Wariant 40 A CNC wykorzystuje dwustronną metalową obudowę i zwiększa te wartości do 40 A ciągłego oraz 45 A szczytowego prądu na kanał. Jest również cięższy — waży 12,8 g zamiast 8,9 g.
Tak. SpeedyBee pokazuje DJI O4 Air Unit na oficjalnym schemacie połączeń, a kontroler ma dedykowane 6-pinowe złącze Air Unit, odpowiednie pady lutownicze oraz wyjście zasilania 9 V przeznaczone do kompatybilnych cyfrowych systemów transmisji obrazu.
SpeedyBee rekomenduje go przede wszystkim do cinewhoopów 3,5–5 cali, konstrukcji long-range oraz lekkich quadów FPV. Może zmieścić się również w mniejszych ramach, jednak przy konstrukcjach poniżej 3,5 cala producent wyraźnie zaleca sprawdzenie dostępnego miejsca przed zakupem.
Nie. Płytka łączy kontroler lotu, zintegrowany 4-w-1 ESC oraz OSD, natomiast odbiornik RC i nadajnik wideo są osobnymi komponentami. AIO zapewnia odpowiednie pady i złącza umożliwiające podłączenie odbiornika oraz systemu wideo dobranego do konkretnej konfiguracji.
Tak. Łączność Bluetooth BLE oraz obsługa bezprzewodowych aktualizacji w ekosystemie SpeedyBee pozwalają wykonywać wiele czynności konfiguracyjnych i serwisowych bez każdorazowego podłączania przewodu USB. Port USB-C pozostaje dostępny do połączenia przewodowego.
Tak. SpeedyBee zdecydowanie zaleca zastosowanie dołączonego kondensatora 470 µF Low-ESR na wejściu zasilania akumulatora, aby ograniczyć wpływ skoków napięcia pojawiających się podczas podłączania zasilania.
Kontroler lotu AIO SpeedyBee F405 AIO V2 35/40A 3-6S Schemat połączeń
Kontroler lotu AIO SpeedyBee F405 AIO V2 35/40A 3-6S Rozmieszczenie komponentów
Kontroler lotu AIO SpeedyBee F405 AIO V2 35/40A 3-6S Wymiary
Kontroler lotu AIO SpeedyBee F405 AIO V2 35/40A 3-6S Specyfikacja
Kontroler lotu (FC)
Model | SpeedyBee F405 AIO V2 |
Główny kontroler | STM32F405 |
Żyroskop | ICM-42688P |
Typ portu USB | USB Typu C |
Barometr | SPA06-003 |
OSD | Obsługiwane |
Bluetooth BLE | Obsługiwane |
Bezprzewodowe aktualizacje firmware | Obsługiwane |
Połączenie DJI Air Unit | 6-pinowe złącze bezpośrednie + pady lutownicze |
Pamięć Blackbox | 8 MB |
Pad Betaflight CC | Obsługiwane |
Napięcie wejściowe | Akumulator LiPo 3S - 6S |
Wyjście 4,5 V | 1 A |
Wyjście BEC 5 V | 1,5 A |
Wyjście BEC 9 V | 1,5 A |
Wyjścia silników | M1 - M4 |
Porty UART | 4x pełnofunkcyjny UART (UART3, UART4, UART5, UART6 + SBUS [R2]) |
Wejście czujnika prądu | Brak |
I2C | Obsługiwane |
Pad LED | Obsługiwane |
Pad buzzera | Obsługiwane |
Przycisk BOOT | Obsługiwane |
Pad RSSI | Brak |
SmartPort | Nieobsługiwany |
Obsługiwane firmware FC | Betaflight |
Rozstaw otworów montażowych | 25,5 mm x 25,5 mm, średnica 2 mm |
Wymiary | Standard: 33 mm x 33 mm x 7 mm CNC: 33 mm x 33 mm x 8 mm |
Masa | Standard: 8,9 g CNC: 12,8 g |
ESC
Napięcie wejściowe | 3S - 6S |
Prąd znamionowy | Standard: 35 A ciągły / 140 A łącznie CNC: 40 A ciągły / 160 A łącznie |
Prąd szczytowy | Standard: 40 A na kanał / 160 A łącznie CNC: 45 A na kanał / 180 A łącznie |
Protokół ESC | DSHOT600 / DSHOT300 |
Napięcie wyjściowe | VBAT – napięcie akumulatora |
Pomiar prądu | Obsługiwane |
Firmware ESC | Factory Firmware: Bluejay JH-40 48KHz |
Zestaw Kontroler lotu AIO SpeedyBee F405 AIO V2 35/40A 3-6S zawiera
- 1x Kontroler lotu SpeedyBee F405 AIO V2 35/40A
- 1x Płytka treningowa do lutowania
- 4x Silikonowy element tłumiący (M2*7,7 mm)
- 4x Silikonowy element tłumiący (M2*8,4 mm)
- 1x Przewód połączeniowy DJI Air Unit (SH1.0 6-pin*80 mm)
- 1x Przewód zasilający XT30 (7 cm)
- 5x Silikonowy element tłumiący (M2)
- 5x Nylonowa nakrętka sześciokątna (M2)
- 1x Moduł BEC
- 1x Moduł przedłużenia Typu C
- 1x Przewód modułu przedłużenia Typu C (4-pin*80 mm)
- 1x Skrócona instrukcja obsługi
- 2x Koszulka termokurczliwa do modułu Type-C i BEC taśmy LED
- 1x Przewód połączeniowy BEC taśmy LED
- 1x Płytka rozszerzenia zasilania
- 4x Śruba montażowa F405 AIO / stack (M2*20 mm)
- 4x Śruba montażowa F405 AIO (M2*12 mm)
- 1x Kondensator 35 V 470 µF
- 1x Koszulka termokurczliwa
