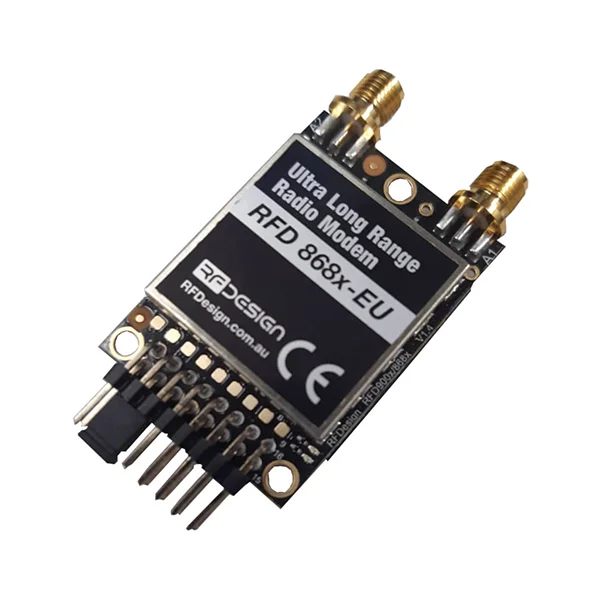

RFD868x-EU Modem
RFD868x-EU – to flagowy produkt australijskiej firmy RFDesign
RFD868x-EU Modem to urządzenie certyfikowane w Unii Europejskiej. Wersja ta, ma ograniczone tryby działania małej mocy (5mW) – z pełnym wypełnieniem i tryb wysokiej mocy (500mW) – z małym wypełnieniem. Tryb małej mocy znacząco zmniejsza zasięg a tryb wysokiej mocy znacząco zmniejszy przepustowość. Te tryby są zgodne z wymaganiami EU i nie mogą być zmienione.
RFD jest systemem telemetrii i komunikacji na daleki zasięg. System RFD składa się z modemów RFD, kompletu anten oraz przewodów niezbędnych do połączenia modułów z innymi systemami.
Więcej na temat modemów RFD, ich różnicach i zastosowaniach można znaleźć w naszym autorskim artykule.
Sercem każdego systemu są modemy RFD, czyli wysokiej wydajności modemy radiowe pracujące w paśmie ISM (Industrial, Scientific and Medical). Zostały zaprojektowane do zastosowań w komunikacji dalekiego zasięgu, wymagających najlepszej w swojej klasie wydajności łącza radiowego. Jeden z modemów jest zawsze częścią GCS (Ground Control Station), natomiast drugi jest elementem projektu z którym wymagana jest komunikacja, np. bezzałogowego statku powietrznego.
RFD868x-EU nowości
- Daleki zasięg > 20 km w zależności od anten i konfiguracji GCS
- 2 x złącza RP-SMA RF, przełączane zbiorczo,
- Moc nadawania 500 mW (+ 27 dBM),
- Transmisja filtra dolnoprzepustowego,
- >20dB wzmacniacz o niskim poziomie szumów, wysoki IP3,
- Filtr RX SAW,
- Wszystkie wejścia / wyjścia chronione przed ESD i filtrowane,
- Ponownie zaimplementowane oprogramowanie SiK i Multipoint SiK, z możliwością aktualizacji w terenie, łatwe w konfiguracji,
- Mały, lekki
INTERFEJSY
- RF: 2 x złącza RP-SMA,
- Szeregowy: poziom logiczny TTL (+ 3.3 v),
- Moc: + 5 V, ~ 800 mA maks. Szczyt (przy maksymalnej mocy nadawania),
- GPIO: 6 IO ogólnego przeznaczenia (z obsługą Digita).
Specyfikacja RFD868x-EU
Pełny opis produktu oraz specyfikacja znajduje się w załączniku.
Zakres częstotliwości | 868 - 869 MHz |
Moc wyjściowa | 500 mW(+ 27 dBm), kontrolowana w krokach co 1dB(+/- 1dB @ = 20dBm typowo) |
Prędkość transmisji UART | 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200, 230400, 460800, 1M bodów (ustawiane przez użytkownika, domyślnie 65kbit, wartości są prawidłowe dla wersji 3.16 oprogramowania SiK |
Czułość odbiornika | powyżej 111dBm dla 12kbps, 105dBm dla 64kbps, 98dBm dla 200kbps |
Montaż | 3x śruby M2,5; 3x punkty lutownicze do pinów
|
Napięcie znamionowe zasilania | znamionowe +5V, (+3,5V min., +5,5V maks.), ~800mA przy maksymalnej mocy
|
Temperatura pracy | -40 do +85°C (testowane -73 do +123°C) |
Wymiary | 30 x 57 x 12,8 mm (w tym osłona RF, radiator i końcówki złącza) |
Waga | 14,5 g |
