Nadajnik wideo SpeedyBee TX800 zapewnia czysty i stabilny sygnał FPV w paśmie 5,8 GHz

Nadajnik wideo SpeedyBee TX800 to kompaktowy analogowy VTX o rozstawie montażowym 20×20 mm, stworzony do freestyle'u i wyścigów FPV. Przełącza moc nadawania między 25, 200, 400 a 800 mW na 48 kanałach w paśmie 5,8 GHz, a wydajny radiator utrzymuje niską temperaturę płytki podczas długich lotów przy dużej mocy – przy wadze zaledwie 5,6 g bez anteny. Wsparcie protokołu IRC Tramp pozwala zmieniać kanał, pasmo i moc bezpośrednio z poziomu aparatury lub OSD, a obsługa trybu PIT z Betaflight pozwala wyciszyć nadawanie na ziemi, nie przeszkadzając innym pilotom. Wybierz sam nadajnik albo pełny zestaw z anteną SpeedyBee 5.8 GHz Antenna V2 RHCP w wersji ze złączem MMCX prostym lub kątowym 90°.

Tryb PIT przy wspólnych lotach z innymi pilotami

Podczas lotów w tym samym miejscu co inni piloci tryb PIT pozwala włączyć drona bez emitowania sygnału na żywo, a konfiguruje się go jako prosty zakres na kanale AUX w Betaflight.

Najważniejsze cechy nadajnika wideo SpeedyBee TX800

Rozmieszczenie elementów i złączy

Na górnej krawędzi płytki TX800 wyprowadzone są pady zasilania 3,7–5 V, sygnału wideo, masy i sterowania IRC, a obok nich złącze JST umożliwiające podłączenie bez lutowania, przycisk zmiany trybu oraz złącze antenowe MMCX. Cztery otwory montażowe M3 rozmieszczone są w rozstawie 20×20 mm na płytce o wymiarach 28×28 mm.

Schematy podłączenia do kontrolera lotu

Oba sposoby podłączenia pokazano poniżej na przykładzie prawdziwego kontrolera lotu SpeedyBee: u góry podłączenie przewodem JST, poniżej równoważne podłączenie lutowane do czterech padów.

Diody LED pokazują kanał, pasmo i moc na pierwszy rzut oka

Trzy diody LED sygnalizują stan nadajnika bez potrzeby wyświetlacza: niebieska wskazuje aktywny kanał, czerwona aktywne pasmo, a pomarańczowa – aktualny poziom mocy i stan blokady, rozróżniane po sposobie migania.

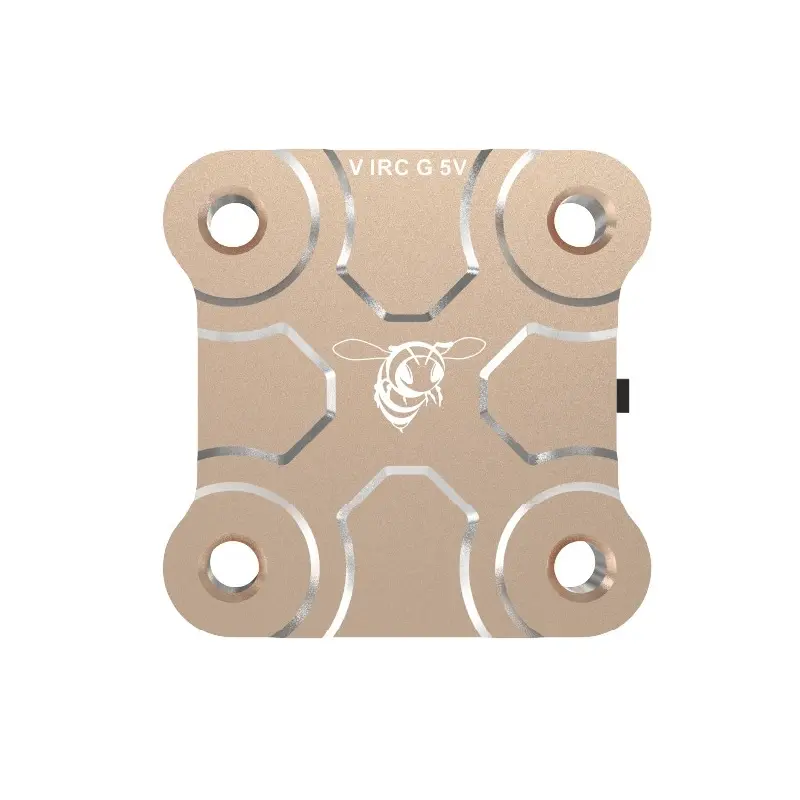

Kompaktowe wymiary 28×28 mm, waga 5,6 g

Osłona TX800 mocowana jest w rozstawie otworów M3 20×20 mm na płytce o wymiarach 28×28 mm, a cały nadajnik waży zaledwie 5,6 g bez anteny – na tyle mało, że można go dodać niemal do każdej konstrukcji bez realnego wpływu na wagę.
