Nadajnik wideo Skyzone VT7550 7.5G 5W
Wysoka moc i skuteczne chłodzenie – Nadajnik wideo Skyzone VT7550 7.5G 5W
Nadajnik wideo Skyzone VT7550 7.5G 5W został zaprojektowany do analogowych systemów FPV wymagających mocnego sygnału oraz szerokiego zakresu kanałów. Precyzyjnie wykonana obudowa aluminiowa CNC zwiększa odporność mechaniczną, a wbudowany wentylator wspiera chłodzenie podczas pracy z dużą mocą. Zakres zasilania 9–36 V pozwala zastosować nadajnik w różnych pojazdach RC, łodziach, modelach latających i innych cywilnych systemach transmisji obrazu.
OSTRZEŻENIE: Przed włączeniem nadajnika VTX zawsze upewnij się, że antena jest podłączona. Uruchomienie nadajnika bez anteny może spowodować jego trwałe uszkodzenie.
Kluczowe cechy Nadajnika wideo Skyzone VT7550 7.5G 5W
- Nominalna moc nadawcza 5 W: zapewnia dużą moc wyjściową do wymagających analogowych systemów transmisji wideo.
- Pasmo 7,5 GHz: pozwala zbudować system FPV działający poza popularnym pasmem 5,8 GHz, pod warunkiem zastosowania zgodnych anten i odbiornika.
- 64 kanały w zakresie 6240–7500 MHz: umożliwiają dopasowanie częstotliwości do kompatybilnego systemu odbiorczego.
- Aluminiowa obudowa CNC: chroni elektronikę i pomaga skuteczniej odprowadzać ciepło.
- Wbudowany wentylator: zapewnia aktywne chłodzenie podczas pracy z wysoką mocą.
- Sterowanie IRC lub przyciskiem: ułatwia zmianę ustawień bez bezpośredniego dostępu do wszystkich elementów nadajnika.
- Wyświetlacz LED: pozwala szybko kontrolować wybrany kanał i konfigurację urządzenia.
- Zakres napięcia 9 V - 36 V: umożliwia zasilanie z różnych instalacji stosowanych w modelach RC.
- Złącze antenowe SMA: współpracuje z kompatybilnymi antenami 7,5 GHz wyposażonymi w odpowiedni typ złącza.
Nadajnik wideo Skyzone VT7550 7.5G 5W Schemat połączeń
Tabela VTX do Nadajnika wideo Skyzone VT7550 7.5G 5W | vtxtable bands 8 vtxtable channels 8 vtxtable band 1 A_BAND A CUSTOM 6240 6260 6280 6300 6320 6340 6360 6380 vtxtable band 2 b_BAND b CUSTOM 6400 6420 6440 6460 6480 6500 6520 6540 vtxtable band 3 C_BAND C CUSTOM 6560 6580 6600 6620 6640 6660 6680 6700 vtxtable band 4 d_BAND d CUSTOM 6720 6740 6760 6780 6800 6820 6840 6860 vtxtable band 5 E_BAND E CUSTOM 6880 6900 6920 6940 6960 6980 7000 7020 vtxtable band 6 F_BAND F CUSTOM 7040 7060 7080 7100 7120 7140 7160 7180 vtxtable band 7 H_BAND H CUSTOM 7200 7220 7240 7260 7280 7300 7320 7340 vtxtable band 8 J_BAND J CUSTOM 7360 7380 7400 7420 7440 7460 7480 7500 vtxtable powerlevels 5 vtxtable powervalues 25 100 200 400 600 vtxtable powerlabels 25 200 500 3W5 5W save |

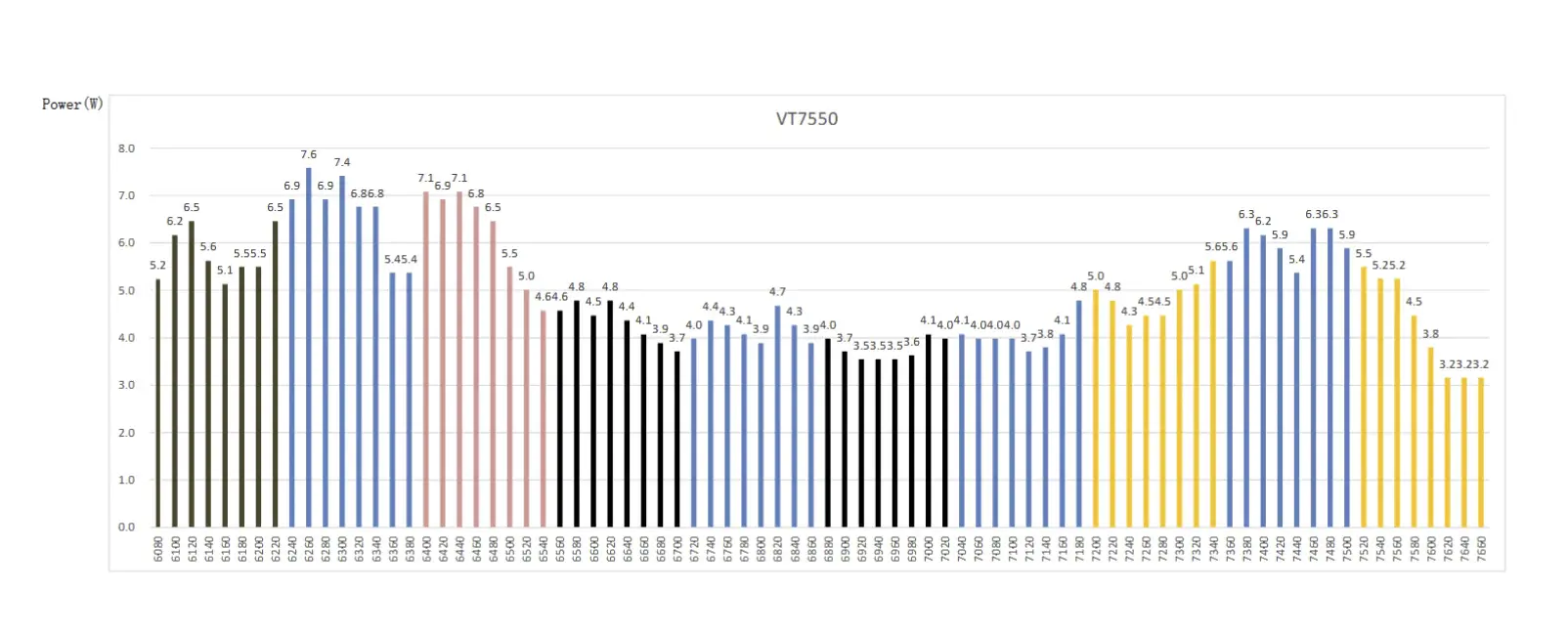

Nadajnik wideo Skyzone VT7550 7.5G 5W Raport testowy
Nadajnik wideo Skyzone VT7550 7.5G 5W Specyfikacja
Model | VT7550 |
Zakres częstotliwości | 6000–7500 MHz |
Moc wyjściowa | Minimalna moc: ±2 dBm (25 mW); Maksymalna moc: ±0,8 dBm (5 W) |
Złącze antenowe | SMA |
Napięcie wejściowe | 9 V - 36 V |
Protokół sterowania | IRC / przycisk, Wyświetlacz LED |
Rozstaw montażowy | 20 mm x 20 mm / M2 |
Wymiary | 63,5 mm x 38 mm x 20,8 mm |
Waga | 73,5 g |
Materiał | Materiał kompozytowy (aluminiowa obudowa CNC) |

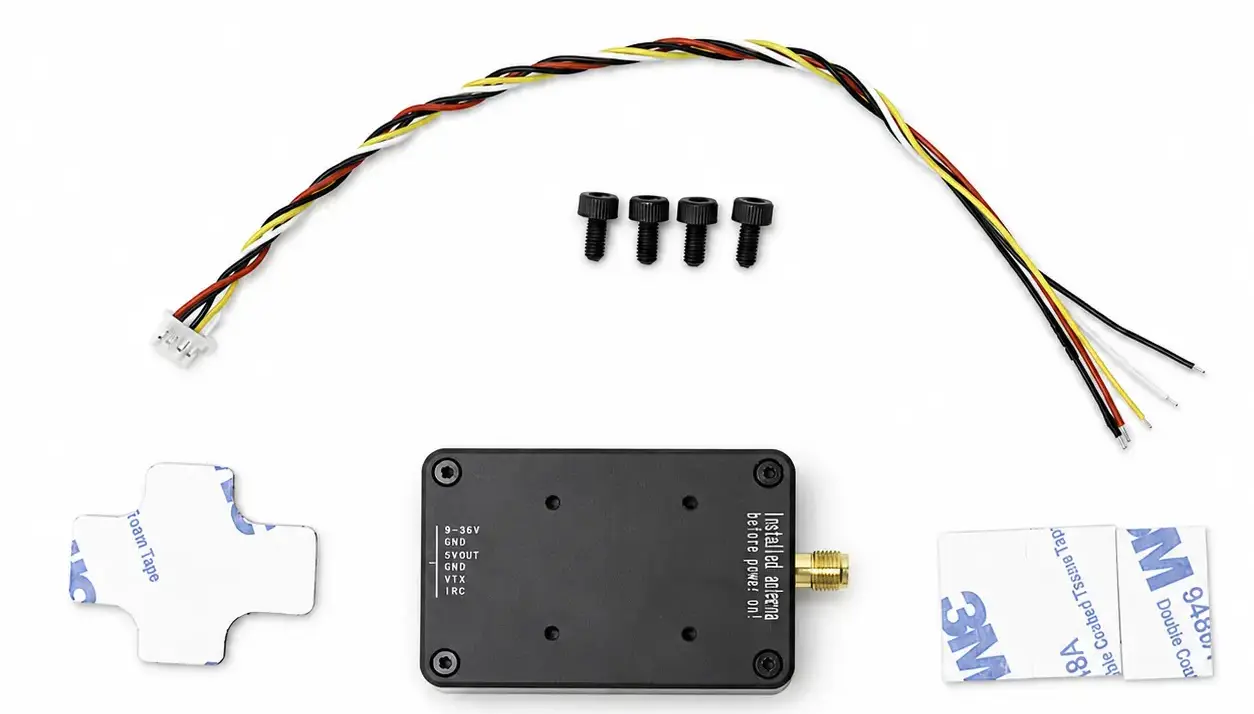

Zestaw Nadajnik wideo Skyzone VT7550 7.5G 5W Zawiera
- 1x Nadajnik wideo Skyzone VT7550 7.5G 5W
- 1x przewód połączeniowy GH1.25 6-pin, 5-żyłowy, długość 155 mm, 24 AWG
- 4x nylonowa śruba montażowa M3*6 mm
- 1x podkładka izolacyjna nadajnika VTX w kształcie krzyża
- 1x podkładka izolacyjna nadajnika VTX prostokątna
