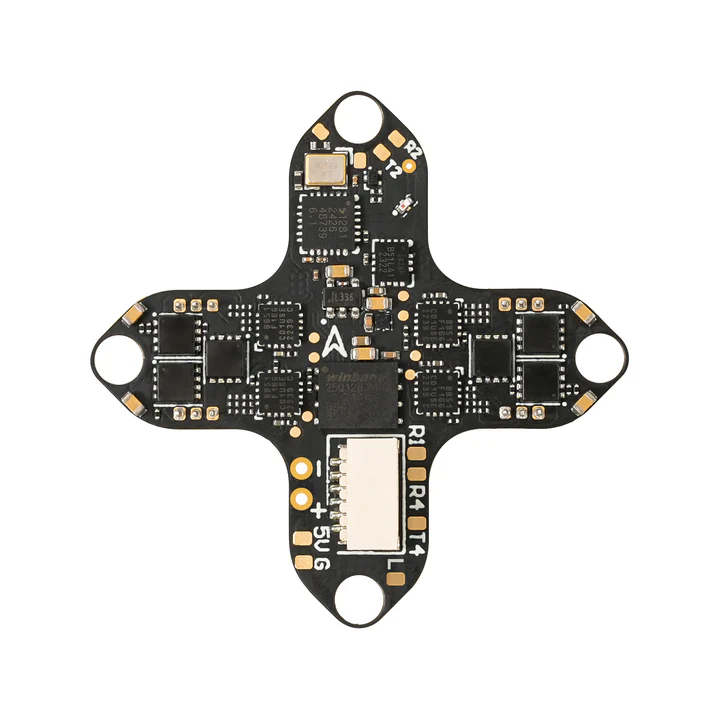

Kontroler lotu AIO BetaFPV Matrix 1S 3IN1 BMI270
Kontroler lotu AIO BetaFPV Matrix 1S 3IN1 BMI270 – trzy kluczowe układy na jednej kompaktowej płytce 1S
W małym whoopie FPV liczy się każdy gram i każdy fragment miejsca wewnątrz ramy. Kontroler lotu AIO BetaFPV Matrix 1S 3IN1 BMI270 łączy kontroler lotu, czterokanałowy ESC oraz odbiornik Serial ELRS 2,4 GHz, ograniczając liczbę osobnych modułów i przewodów. Wersja 3IN1 została przygotowana z myślą o cyfrowych systemach HD i oferuje wygodne złącza silników, dedykowane połączenie VTX oraz układ zasilania dopasowany do konstrukcji 1S.
Stabilne zasilanie 5 V dla systemu HD
Ulepszony układ BEC 5 V / 3 A został zaprojektowany tak, aby utrzymywać stabilne napięcie w całym zakresie pracy akumulatora 1S. Ma to szczególne znaczenie w cyfrowych konfiguracjach FPV, gdzie system wideo może stanowić istotne obciążenie dla zasilania nawet wtedy, gdy napięcie akumulatora spada w trakcie lotu.
Więcej mocy obliczeniowej dla Betaflight
Procesor STM32G473CEU6 zapewnia Matrix 1S nowoczesną platformę obliczeniową do sterowania lotem i pracy z Betaflight. BetaFPV podkreśla wyraźny wzrost wydajności względem generacji STM32F411, co daje dodatkowy zapas mocy obliczeniowej w kompaktowym kontrolerze 1S.
Szybszy montaż, prostszy serwis
Złącza silników JST1.25-3Pin oraz dedykowany cyfrowy port HD SH1.0-6Pin ograniczają ilość lutowania potrzebnego podczas montażu. Silniki i kompatybilny cyfrowy system wideo można podłączyć za pomocą dedykowanych złączy, co upraszcza pierwszą budowę i znacznie ułatwia późniejszą wymianę komponentów.
Kontroler lotu AIO BetaFPV Matrix 1S 3IN1 BMI270 Najczęściej zadawane pytania (FAQ)
Tak. BetaFPV projektuje wersję 3IN1 z myślą o cyfrowych konfiguracjach HD, w tym DJI O4, i wyposaża ją w dedykowany port SH1.0-6Pin HD.
Tak. Na płytce znajduje się odbiornik Serial ELRS 2,4 GHz, dlatego w standardowej kompatybilnej konfiguracji nie trzeba instalować osobnego odbiornika ELRS.
Kontroler i zintegrowany ESC są przeznaczone wyłącznie do zasilania 1S. Płytka wykorzystuje złącze akumulatora BT2.0.
Tak. BetaFPV udostępnia firmware przeznaczony dla wariantu BMI270 i zaleca sprawdzenie wersji żyroskopu przed aktualizacją oprogramowania.
Kontroler lotu AIO BetaFPV Matrix 1S 3IN1 BMI270 Rozmieszczenie złączy i komponentów
Kontroler lotu AIO BetaFPV Matrix 1S 3IN1 BMI270 Podłączenie HD VTX i odbiornika
Kontroler lotu AIO BetaFPV Matrix 1S 3IN1 BMI270 Specyfikacja
Model | Matrix 1S Brushless Flight Controller 3IN1 (BMI270) |
Procesor | STM32G473CEU6, 168 MHz |
Żyroskop | BMI270 |
Pamięć Blackbox | 16 MB |
Czujniki | Napięcie i prąd |
BEC | 5 V / 3 A |
| Wbudowany odbiornik | Serial ELRS 2.4 GHz |
| Połączenie USB | SH1.0-4Pin |
| Analogowe OSD | Brak |
| Port cyfrowego VTX HD | SH1.0-6Pin |
Złącza silników | JST1.25-3Pin |
Złącze akumulatora | BT2.0 |
Rozstaw montażowy | 25,5 mm x 25,5 mm |
Masa bez złącza akumulatora | 3,8 ± 0,1 g |
Zasilanie ESC | Tylko 1S |
Prąd ciągły ESC | 12 A |
Prąd szczytowy ESC | 18 A |
Firmware ESC | Bluejay V0.19.2, BB51 |
Protokoły ESC | DSHOT300, DSHOT600 |
Zestaw Kontroler lotu AIO BetaFPV Matrix 1S 3IN1 BMI270 zawiera
- 1x Kontroler lotu AIO BetaFPV Matrix 1S 3IN1 BMI270
- 1x Adapter Typu C do SH1.0
- 1x Przewód adaptera SH1.0-4Pin
- 1x Przewód adaptera SH1.0-6Pin
- 4x Wkręt samogwintujący (M1.2*4)
- 4x Wkręt samogwintujący (M1.4*5)
- 4x Element tłumiący drgania
