Moduł zasilania Holybro PM08-CAN 14S, 200A (bez złączy)
Moduł zasilania PM08-CAN 14S, 200A (bez złączy) to urządzenie o wyjątkowej wydajności, obsługujące akumulatory LiPo do 14S oraz prąd ciągły do 200A. Ten wariant posiada cynowane przewody zamiast fabrycznie przylutowanych złączy, co pozwala użytkownikowi samodzielnie dobrać i zamontować odpowiednie złącza. Moduł wykorzystuje protokół DroneCAN do niezawodnej komunikacji i zapewnia stabilne zasilanie dzięki podwójnym wyjściom BEC 5V, co czyni go idealnym wyborem dla dużych dronów wymagających precyzyjnego zarządzania zasilaniem.
Moduł zasilania Holybro PM08-CAN 14S, 200A (bez złączy) – precyzyjny monitor zasilania
Moduł zasilania Holybro PM08-CAN 14S, 200A (bez złączy) to precyzyjny moduł zasilania zaprojektowany dla dronów i UAV korzystających z akumulatorów LiPo do 14S. Obsługuje do 200 A prądu ciągłego i wykorzystuje komunikację DroneCAN, zapewniając dokładny pomiar napięcia, prądu i temperatury. Wyposażony w dwa wyjścia BEC 5V oraz izolację galwaniczną, gwarantuje stabilne i ciche zasilanie kontrolera lotu i urządzeń peryferyjnych. Wersja z cynowanymi przewodami idealnie nadaje się do elastycznych, niestandardowych instalacji.

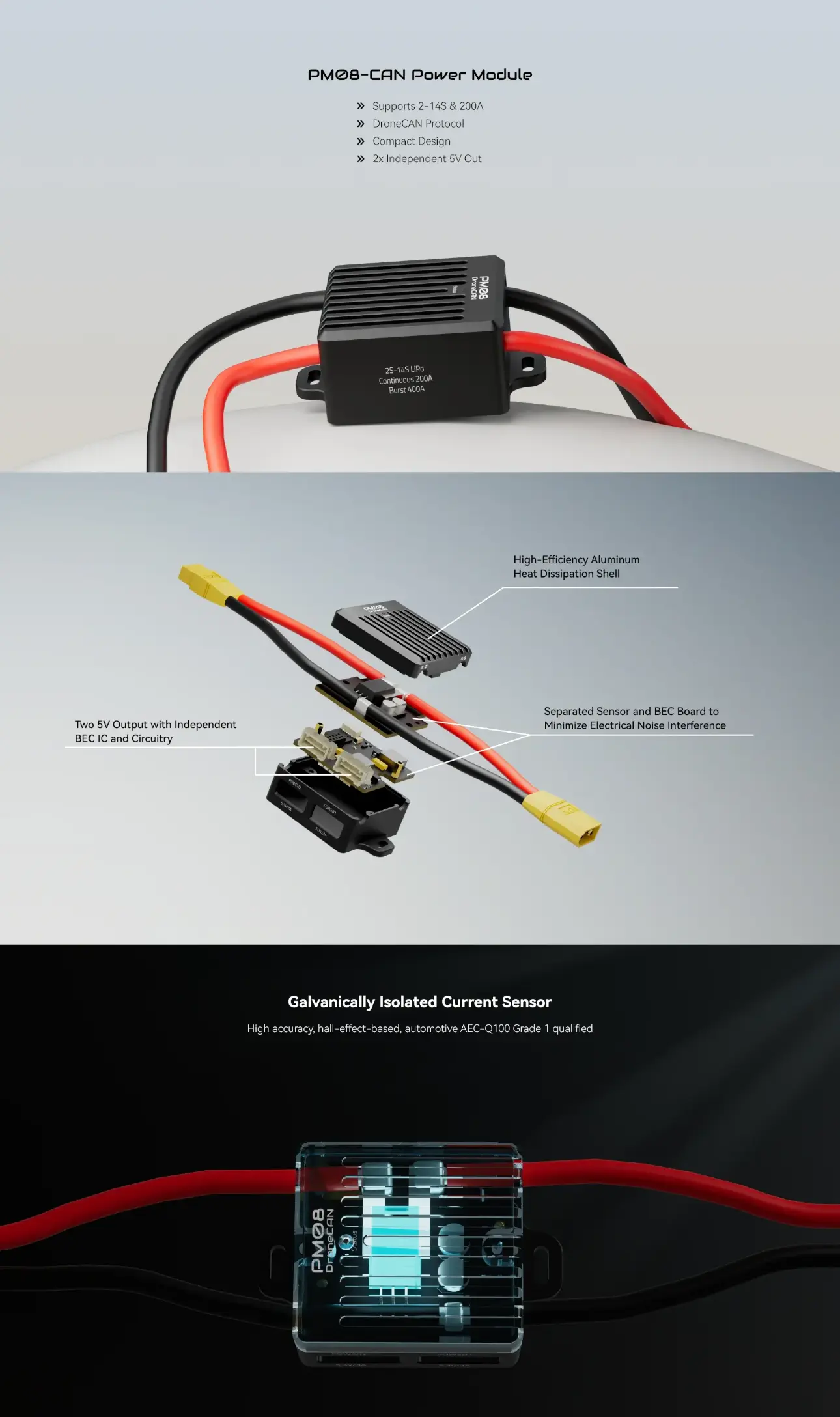

Cechy Modułu zasilania Holybro PM08-CAN 14S, 200A (bez złączy)
- Obsługuje 2–14S oraz 200A prądu ciągłego, 400A w impulsie
- Protokół komunikacyjny DroneCAN
- Mała i kompaktowa konstrukcja
- Dwa wyjścia 5V z niezależnym układem BEC
- Oddzielna płytka czujnika i BEC w celu minimalizacji zakłóceń elektrycznych
- Galwanicznie izolowany czujnik prądu (certyfikat AEC-Q100 Grade 1)
- Wysokiej dokładności czujnik temperatury do monitorowania termicznego
- Wydajna aluminiowa obudowa odprowadzająca ciepło
- Programowo sterowane zakończenie magistrali CAN
Specyfikacja Modułu zasilania Holybro PM08-CAN 14S, 200A (bez złączy)
Procesor | STM32F405RG 168 MHz, 1024 KB Flash, 196 KB RAM |
Napięcie wejściowe | 7–60,9 V (2S–14S) |
Prąd ciągły | 200 A |
Prąd szczytowy (impulsowy) | 400 A @ 25 ℃ przez 1 sek. 1000 A @ 25 ℃ przez <1 sek. |
Maksymalny zakres pomiaru prądu | 376 A |
Dokładność pomiaru napięcia | ±0.1 V |
Dokładność pomiaru prądu | ±5 % |
Dokładność pomiaru temperatury | ±1℃ |
Przekrój przewodu | 8 AWG (elastyczny, silikonowa izolacja) |
Wyjście zasilania | 5,3 V / 3 A na każde wyjście |
Protokół | DroneCAN |
Zakres temperatur pracy | –25 ℃ do 85 ℃ |
Aktualizacja oprogramowania | Obsługiwana |
Kalibracja | Obsługiwana |

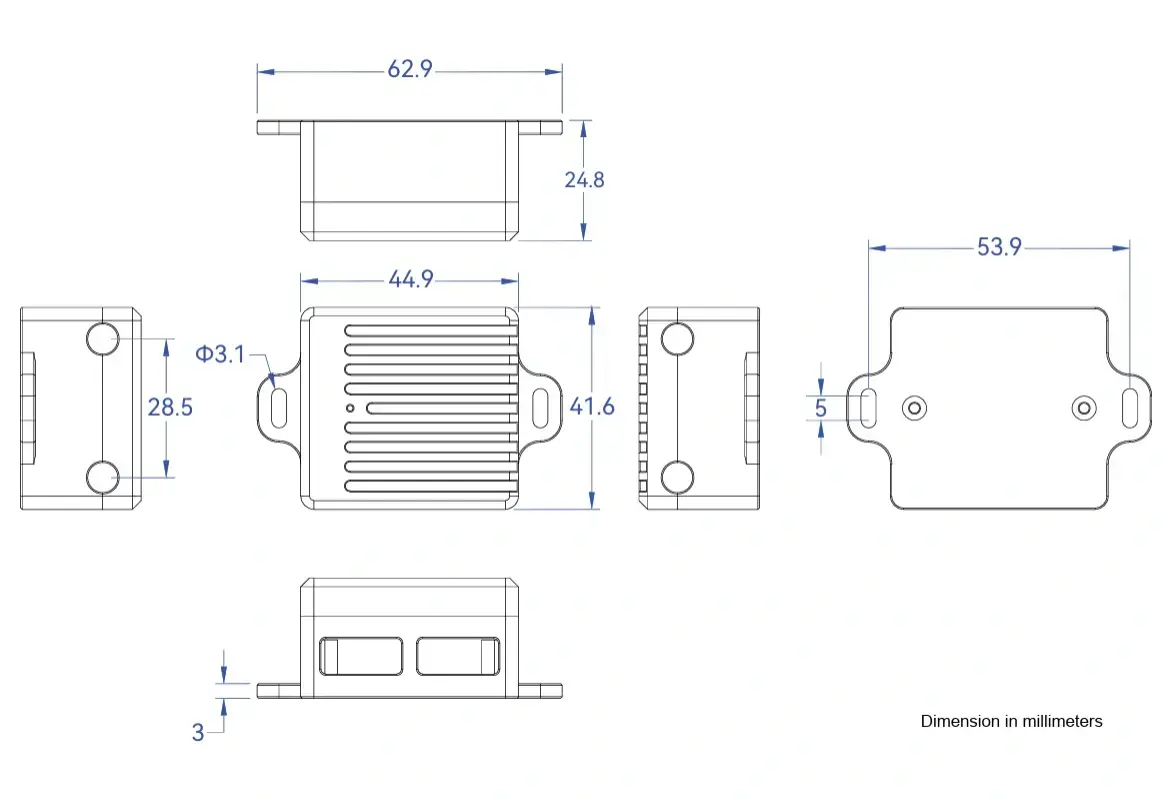

Wymiary | 45 × 41 × 26 mm (bez przewodów) |
Masa | 185 g (z przewodami) |

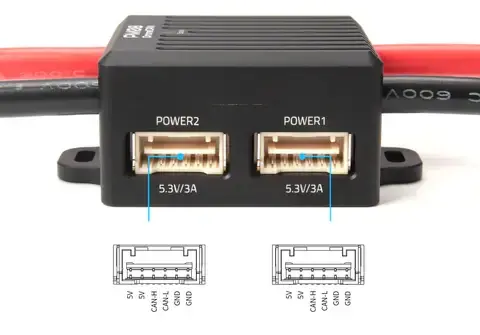

Opis pinów Modułu zasilania Holybro PM08-CAN 14S, 200A (bez złączy)
Typ interfejsu
- Port zasilania i CAN: Molex CLIK-Mate 2 mm, 6-pinowy
- Opcje wejścia/wyjścia baterii:
- Złącza XT90
- bez złączy
- XT90 + końcówki oczkowe

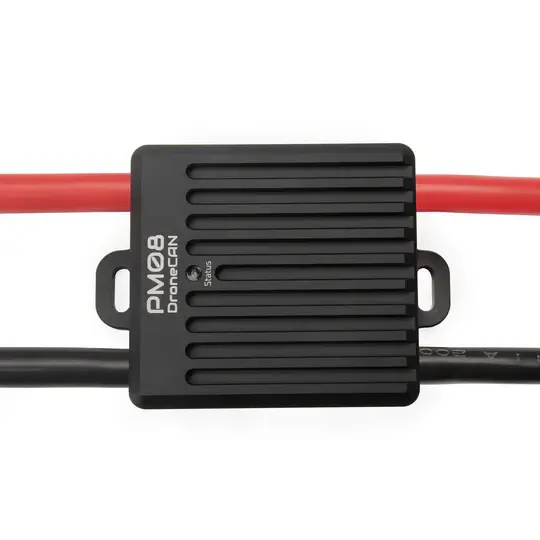

Status diody LED
- Szybkie miganie w sposób ciągły: mikrokontroler (MCU) znajduje się w trybie bootloadera i oczekuje na wgranie firmware’u
- Szybkie miganie przez 3 sekundy, następnie świecenie przez 1 sekundę: oczekiwanie na połączenie CAN
- Powolne miganie (co sekundę): połączenie CAN zostało nawiązane pomyślnie
Linki referencyjne
Instrukcja konfiguracji PX4 i kontrolera lotu
Pobierz plik 3D CAD modułu PM08-CAN

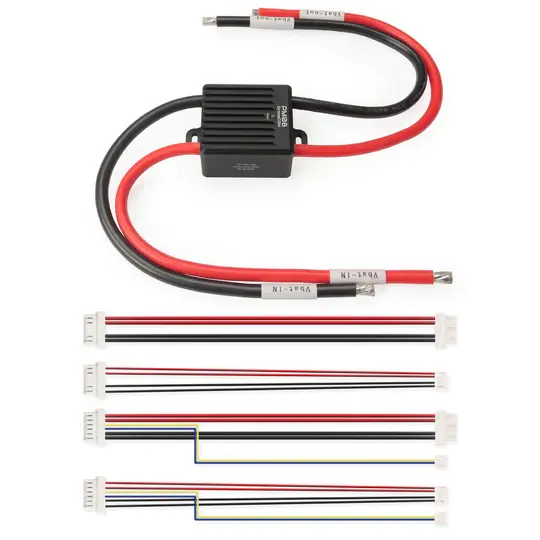

Zestaw Moduł zasilania Holybro PM08-CAN 14S, 200A (bez złączy) zawiera
- 1x Moduł zasilania Holybro PM08-CAN 14S, 200A (bez złączy)
- 1x Zestaw kabli zasilających i CAN
