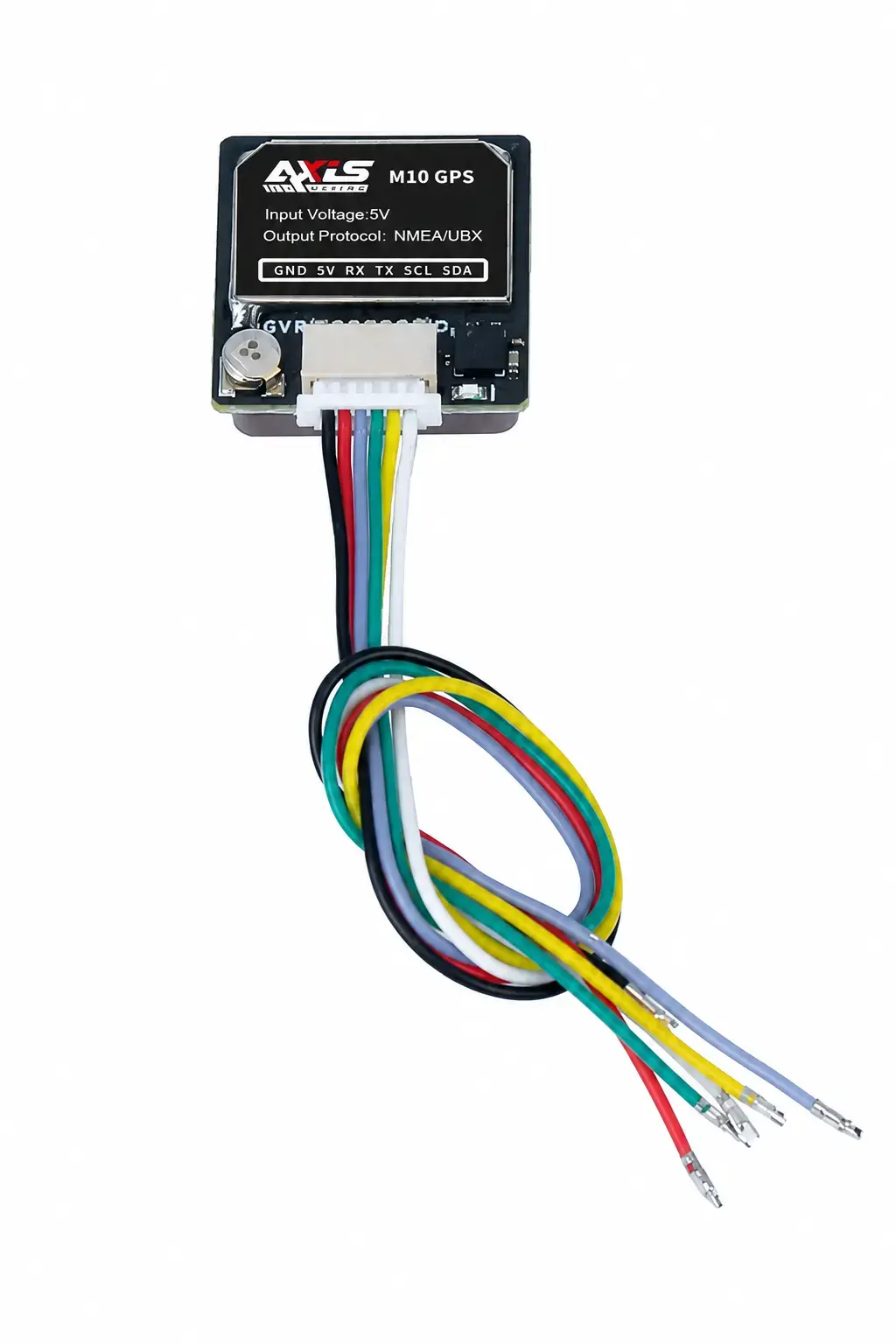

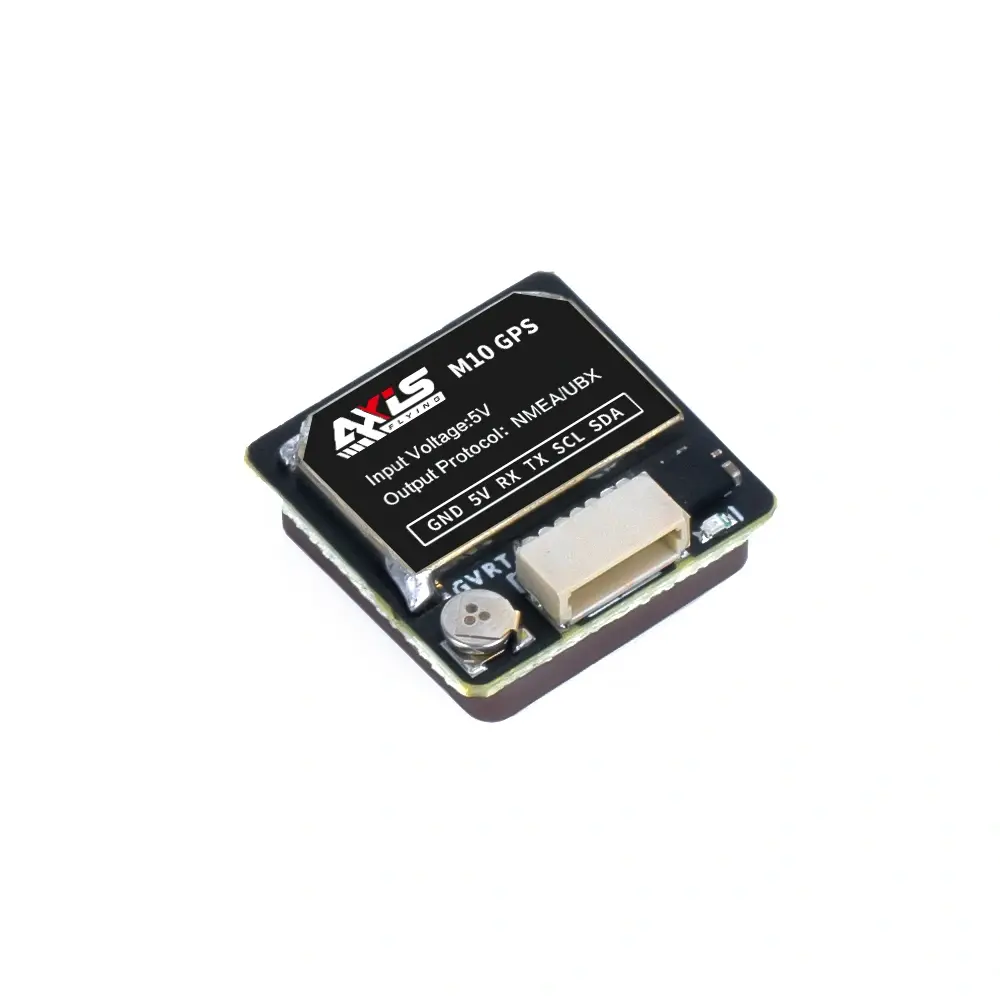

Odbiornik GNSS Axisflying GPS M10 z kompasem
Odbiornik GNSS Axisflying GPS M10 z kompasem – niezawodne pozycjonowanie GPS dla konstrukcji dronów FPV
Odbiornik GNSS Axisflying GPS M10 z kompasem to mały moduł, który potrafi zrobić dużą różnicę w codziennym lataniu FPV. Dostarcza dronowi dane o pozycji i kierunku, dzięki czemu lot staje się bardziej świadomy, a funkcje nawigacyjne mogą działać pewniej. To prosty dodatek do konstrukcji freestyle i long-range, szczególnie wtedy, gdy chcesz mieć lepszą kontrolę nad tym, co dzieje się z modelem w powietrzu.
Cechy odbiornika GNSS Axisflying GPS M10 z kompasem
- Zaprojektowany do FPV: odpowiedni do dronów FPV freestyle oraz zastosowań long-range.
- Moduł GPS M10: zapewnia niezawodne pozycjonowanie do nawigacji i funkcji powrotu do domu.
- Zintegrowany kompas: wbudowany kompas elektroniczny wspiera lepszą orientację podczas lotu.
- Napięcie wejściowe 5V: zaprojektowany do pracy z zasilaniem 5V.
- Protokoły NMEA/UBX: obsługuje protokoły wyjściowe NMEA i UBX do integracji z kontrolerem lotu.
- Kompaktowy rozmiar: wymiary modułu 20 mm x 20 mm ułatwiają montaż w konstrukcjach dronów FPV.
- Przewód w zestawie: dostarczany z przewodem do prostego połączenia z kompatybilnymi kontrolerami lotu.

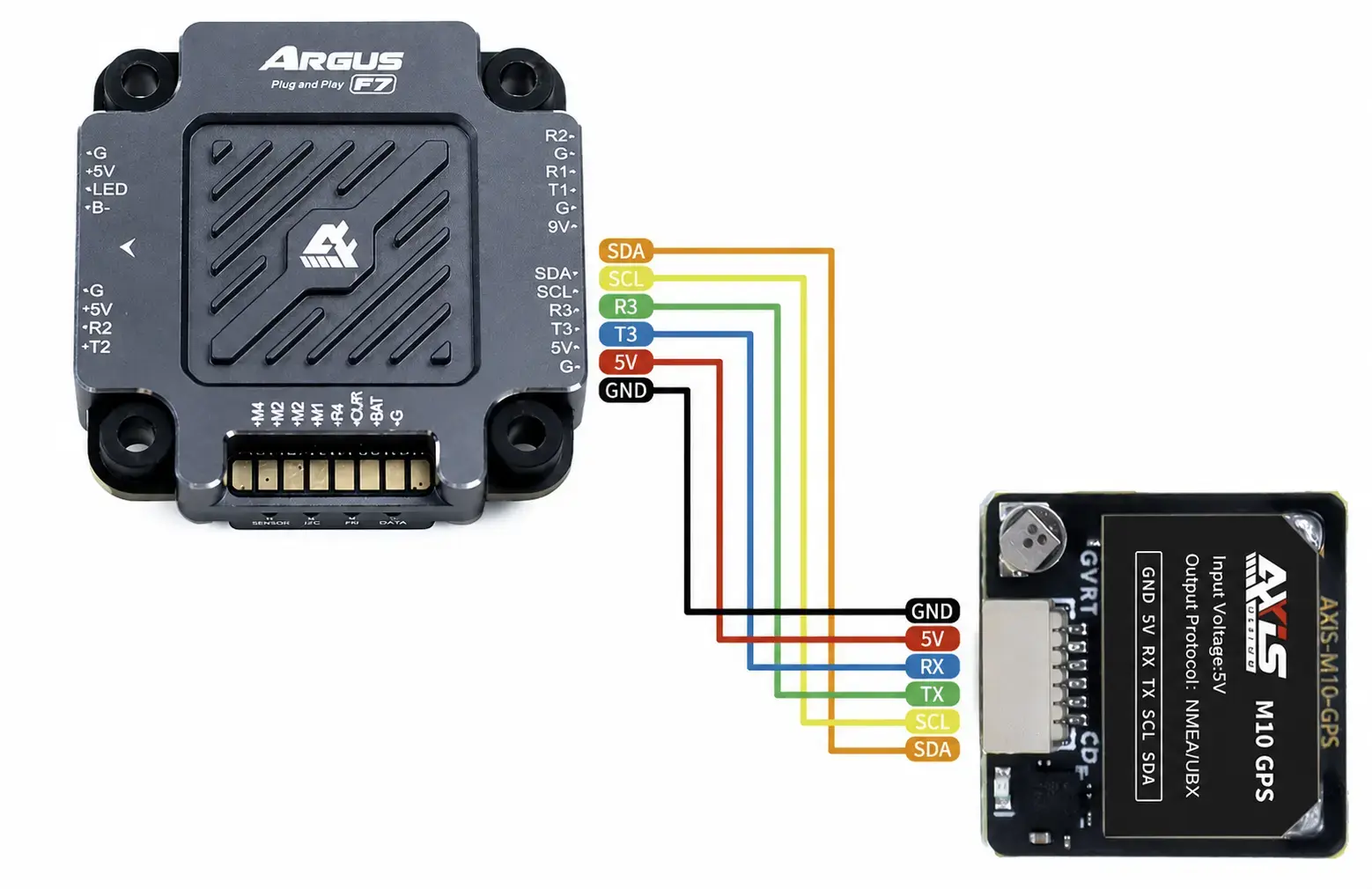

Schemat połączeń odbiornika GNSS Axisflying GPS M10 z kompasem
UWAGA Kontroler lotu Argus F7 pokazany na schemacie połączeń ma charakter wyłącznie poglądowy i nie jest dołączony do produktu.
Specyfikacja odbiornika GNSS Axisflying GPS M10 z kompasem
Charakterystyka układu | Układ: M10050-KB; Częstotliwość: GPS L1, GLONASS L1, BDS B1, GALILEO E1, SBAS L1, QZSS L1; Tryb pracy: GPS, GLONASS, BDS, GALILEO, SBAS and QZSS; Kanały: Kanały wyszukiwania |
Czułość | Śledzenie: -167 dBm; Ponowne przechwycenie: -160 dBm; Zimny start: -148 dBm; Gorący start: -156 dBm |
Dokładność | Pozioma: 2.0 m CEP 2D RMS SBAS Auxiliary / otwarte niebo; Dokładność prędkości: 0.1 m/s 95% (SA wyłączone); Dokładność czasu: 1 ns |
Czas uruchamiania | Zimny start: 26 s; Ciepły start: 26 s; Gorący start: 1 s |
Dane wyjściowe | Prędkość transmisji: 4800–921600 bps, domyślnie 38400 bps Poziom wyjściowy: 3.3V TTL Protokół wyjściowy: protokół NMEA-0183 / protokół UBX Komunikaty NMEA: RMC, VTG, GGA, GSA, GSV, GGL Częstotliwość aktualizacji: 1–10 Hz, domyślnie 1 Hz FLASH: 4M FLASH |
Limit wysokości | < 50000 m |
Limit prędkości | < 515 m/s |
Limit przyspieszenia grawitacyjnego | < 4 g |
Napięcie | DC 3,6 V - 5,5 V |
Pobór prądu | Normalnie 50 mA / 5.0V |
Wymiary | 20 mm x 20 mm x 6 mm |
Waga | 12 g |
Złącze | SH1.0-6P |
Temperatura pracy | od -40°C do +85°C |
Temperatura przechowywania | od -40°C do +105°C |
Dioda TX | Po włączeniu zasilania miga raz, jeśli działa prawidłowo |
Dioda PPS | Wskaźnik nie świeci. Po pozycjonowaniu 3D zaczyna migać |
Kompas | Wewnętrzny z elektronicznym kompasem QMC5883 |

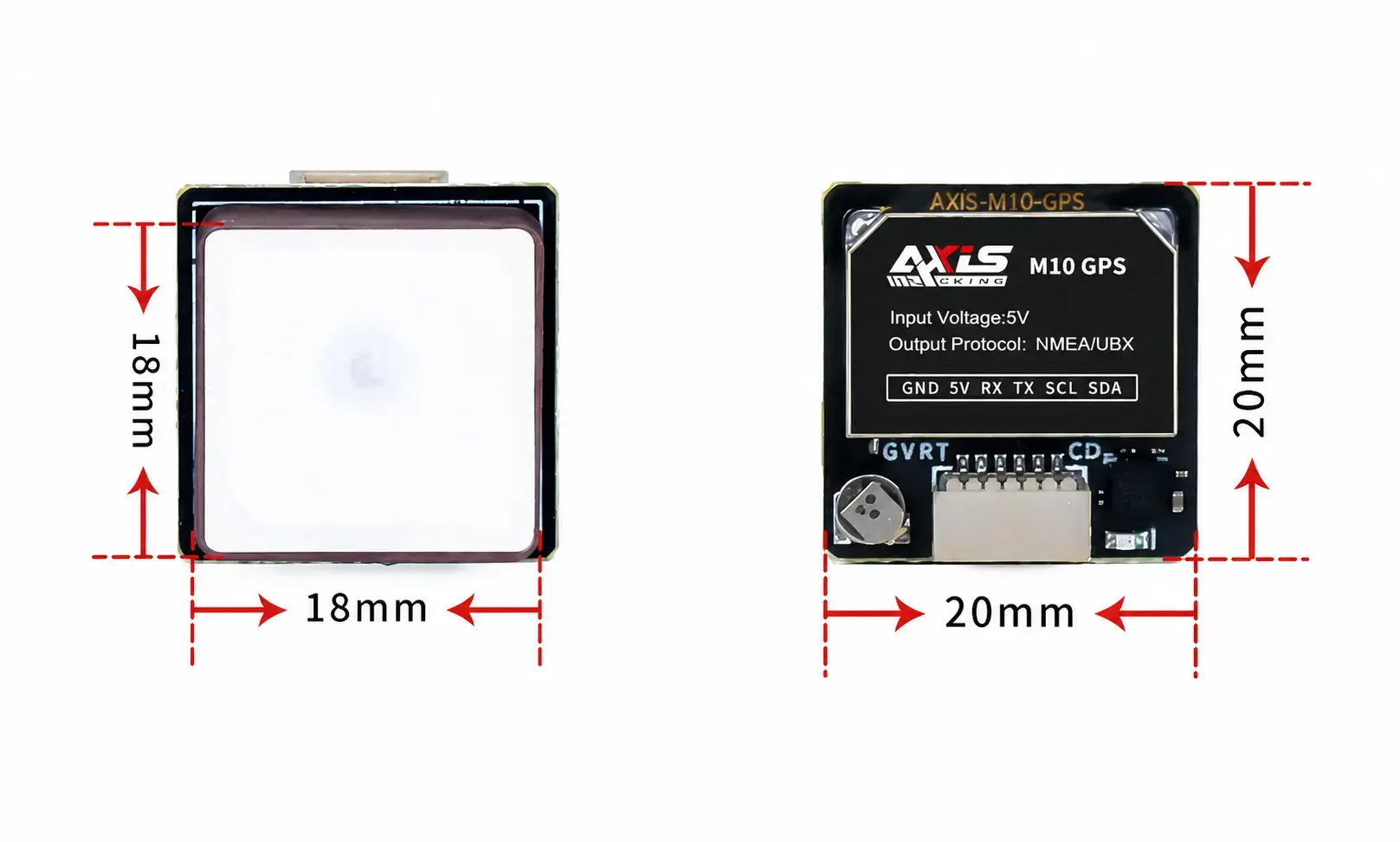

Wymiary Odbiornika GNSS Axisflying GPS M10 z kompasem
Zestaw Odbiornik GNSS Axisflying GPS M10 z kompasem zawiera
- 1x Odbiornik GNSS Axisflying GPS M10 z kompasem
