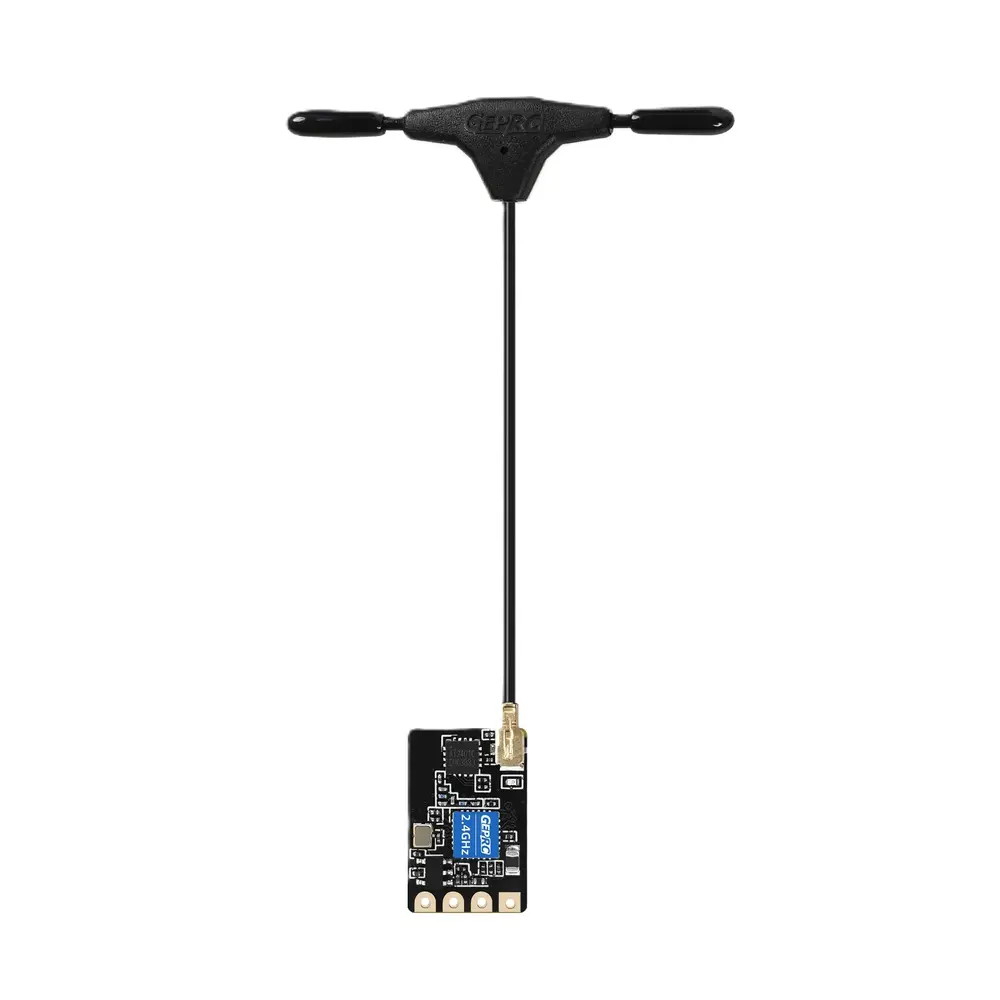

Odbiornik RC GEPRC ELRS Nano 2.4G PA100
Odbiornik RC GEPRC ELRS Nano 2.4G PA100 – Mocny sygnał zwrotny w małym rozmiarze
Odbiornik RC GEPRC ELRS Nano 2.4G PA100 to kompaktowy, przystępny cenowo odbiornik ExpressLRS zbudowany na układach ESP8285 i SX1281. Wbudowany wzmacniacz PA+LNA zapewnia moc telemetrii do 100 mW dla mocniejszego sygnału zwrotnego, a TCXO utrzymuje stabilną częstotliwość pracy nawet w skrajnych temperaturach. Przy wymiarach 17 x 11 mm i wadze 0,7 g, z odświeżaniem do 1000 Hz i aktualizacją firmware przez WiFi, to prosty, niezawodny odbiornik nano do nadajników ExpressLRS 2,4 GHz.
Oscylator kwarcowy z kompensacją temperaturową
Oscylator TCXO utrzymuje stabilną częstotliwość pracy odbiornika niezależnie od tego, czy elektronika nagrzewa się podczas lotu, czy startuje w niskiej temperaturze w terenie, zapobiegając dryfowi częstotliwości, który mógłby się pojawić wraz ze zmianą temperatury. Dzięki temu łącze RC pozostaje spójne od zimnego startu aż po najbardziej wymagający pakiet dnia.
Zintegrowany PA+LNA dla mocniejszej telemetrii
Wbudowany wzmacniacz mocy i wzmacniacz małoszumny podnoszą moc telemetrii odbiornika do 100 mW, dając sygnałowi zwrotnemu (RSSI, napięcie akumulatora i inne dane telemetryczne) większy zasięg i czystszy odbiór po stronie aparatury. Ten dodatkowy zapas mocy przydaje się szczególnie przy konstrukcjach nastawionych na dłuższy zasięg.
Odbiornik RC GEPRC ELRS Nano 2.4G PA100 Kluczowe cechy
ESP8285 + SX1281
Działa na otwartym protokole ExpressLRS, znanym z dużego zasięgu i niskiego opóźnienia.
Aktualizacje firmware przez WiFi
Aktualizuj firmware ExpressLRS bezprzewodowo dzięki wbudowanemu modułowi WiFi odbiornika – bez kabla i programatora.
Zintegrowany PA+LNA
Wbudowany wzmacniacz mocy i wzmacniacz małoszumny zapewniają moc telemetrii do 100 mW dla mocniejszego sygnału zwrotnego.
Stabilność częstotliwości TCXO
Oscylator z kompensacją temperaturową utrzymuje stabilną częstotliwość pracy zarówno w upale, jak i w mrozie.
Odświeżanie do 1000 Hz
Zakres odświeżania 25 Hz-1000 Hz zapewnia niskie opóźnienie sterowania w lotach wyścigowych i freestyle'owych.
Kompaktowy i lekki
Przy wymiarach zaledwie 17 x 11 mm i wadze 0,7 g niemal nie dokłada wagi do konstrukcji.
Złącze antenowe ipex1
Standardowe złącze ipex1 ułatwia wymianę anteny.
Proste podłączenie 4-pinowe
Pady GND, 5V, TX i RX oraz dołączona listwa pinowa pozwalają podłączyć się bezpośrednio do portu UART kontrolera lotu.
Odbiornik RC GEPRC ELRS Nano 2.4G PA100 Zastosowania
Kompaktowy rozmiar, niskie opóźnienie i mocny sygnał zwrotny sprawiają, że ten odbiornik naturalnie sprawdza się w wielu konstrukcjach ExpressLRS 2,4 GHz, między innymi:
- Wyścigowych dronach FPV, gdzie najbardziej liczy się niskie opóźnienie i pewne łącze
- Konstrukcjach freestyle, które potrzebują kompaktowego, niezawodnego odbiornika RC
- Lekkich i mikro konstrukcjach, gdzie liczy się każdy gram
Podłączenie odbiornika RC GEPRC ELRS Nano 2.4G PA100
Odbiornik RC GEPRC ELRS Nano 2.4G PA100 Specyfikacja
Model | Odbiornik RC GEPRC ELRS Nano 2.4G PA100 |
Układy scalone | ESP8285, SX1281 |
Oscylator kwarcowy | TCXO |
Pasmo częstotliwości | 2,4 GHz (ISM) |
Odświeżanie | 25 Hz-1000 Hz |
Napięcie robocze | 5 V |
Złącze antenowe | ipex1 |
Moc telemetrii | 100 mW |
Firmware | GEPRC Nano 2.4GHz PA100 RX |
Wymiary | 17 x 11 mm |
Waga | 0,7 g (tylko odbiornik) |
Zestaw Odbiornik RC GEPRC ELRS Nano 2.4G PA100 zawiera
- 1x Odbiornik RC GEPRC ELRS Nano 2.4G PA100
- 1x Antena
- 1x Koszulka termokurczliwa
- 4x Przewód silikonowy
- 1x Listwa pinowa 4-pin
- 1x Instrukcja obsługi
