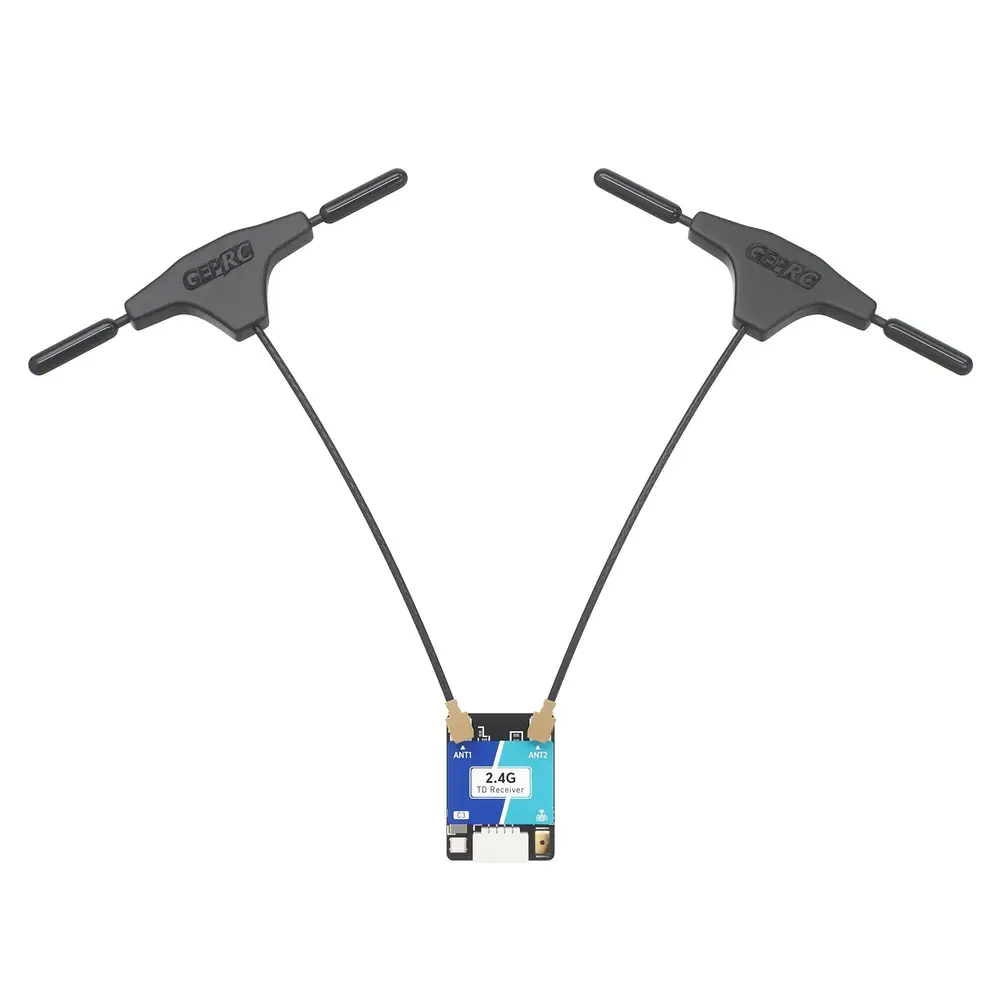

Odbiornik RC GEPRC ELRS Nano DUAL 2.4G C3 True Diversity
Odbiornik RC GEPRC ELRS Nano DUAL 2.4G C3 True Diversity – Dwie anteny, pewny sygnał w każdej pozycji
Odbiornik RC GEPRC ELRS Nano DUAL 2.4G C3 True Diversity to nowej generacji odbiornik z odbiorem dwuantenowym (true diversity), zbudowany na otwartym protokole ExpressLRS. Dwa niezależne układy radiowe SX1281 oraz procesor klasy premium ESP32-C3 obsługują jednocześnie dwa oddzielne łącza odbiorcze 2,4 GHz, dzięki czemu Odbiornik RC GEPRC ELRS Nano DUAL 2.4G C3 True Diversity utrzymuje stabilne połączenie nawet wtedy, gdy jedna z anten straci chwilowo linię widoczności. Wbudowany oscylator TCXO z kompensacją temperaturową zapewnia stałą częstotliwość sygnału niezależnie od wahań temperatury, a cała płytka waży zaledwie 1,1 g i mierzy tylko 17 x 13 mm. Dzięki odświeżaniu do 1000 Hz i złączu SH1.0 typu plug-and-play to odbiornik dla pilotów, którzy chcą wycisnąć z opóźnienia sterowania wszystko, bez dokładania zbędnej wagi do modelu.
Tryb True Diversity (dwuantenowy) dla stabilnego łącza
Zamiast przełączać się między antenami, dwa układy SX1281 w odbiorniku nasłuchują jednocześnie na obu antenach w trybie True Diversity, dzięki czemu zawsze wykorzystywany jest silniejszy sygnał. Dwie anteny typu T są zamontowane pod kątem względem siebie, co zapewnia odbiór dookólny i ogranicza ryzyko utraty sygnału, gdy jedna z anten chwilowo odwróci się od nadajnika, zwiększając niezawodność łącza RC.
Wbudowany TCXO dla stabilności częstotliwości
Oscylator kwarcowy z kompensacją temperaturową utrzymuje stabilną częstotliwość pracy odbiornika zarówno w wysokich, jak i niskich temperaturach, zapobiegając dryfowi częstotliwości, który mógłby pojawić się wraz z nagrzewaniem elektroniki podczas lotu. Dzięki temu łącze RC jest bardziej spójne i bezpieczne od zimnego startu aż po najbardziej wymagający lot na jednym akumulatorze.
Ultralekki i o niskim opóźnieniu sterowania
Przy zaledwie 17 x 13 mm i 1,1 g odbiornik niemal nie dokłada wagi do konstrukcji, co ma bezpośrednie znaczenie dla stosunku mocy do wagi w wyścigowym lub freestylowym dronie. W połączeniu z odświeżaniem do 1000 Hz zapewnia ultraniskie opóźnienie sterowania, na którym zależy zawodowym pilotom, dla ostrej i natychmiastowej reakcji na ruchy drążka.
Odbiornik RC GEPRC ELRS Nano DUAL 2.4G C3 True Diversity Kluczowe cechy
Dwa układy SX1281
Dwa niezależne układy RF obsługują jednocześnie dwa łącza odbiorcze — to sprzętowa podstawa trybu true diversity oraz trybu Gemini.
Odbiór dookólny
Kątowe ustawienie dwóch anten ogranicza martwe strefy i utrzymuje stabilne łącze niezależnie od orientacji modelu w locie.
Zintegrowany TCXO
Oscylator z kompensacją temperaturową zapewniający stabilną częstotliwość pracy w skrajnym upale i mrozie.
Odświeżanie do 1000 Hz
Zakres odświeżania 25 Hz–1000 Hz zapewnia ultraniskie opóźnienie potrzebne w wyścigach i freestyle'u na zawodowym poziomie.
Kompaktowy i ultralekki
17 x 13 mm i zaledwie 1,1 g, dzięki czemu niemal nie wpływa na całkowitą wagę modelu.
Złącze SH1.0 plug-and-play
4-pinowe złącze SH1.0 zapewnia szybki i czysty montaż — bez konieczności lutowania, choć punkty lutownicze wciąż są dostępne.
Aktualizacja firmware przez WiFi
Aktualizuj firmware ExpressLRS bezprzewodowo za pomocą wbudowanego modułu WiFi odbiornika — bez kabla i programatora.
Dioda statusu RGB
Wbudowana dioda RGB pokazuje na pierwszy rzut oka status parowania i połączenia odbiornika.
Odbiornik RC GEPRC ELRS Nano DUAL 2.4G C3 True Diversity Zastosowania
Niska waga, wysokie odświeżanie i niezawodność true diversity sprawiają, że Odbiornik RC GEPRC ELRS Nano DUAL 2.4G C3 True Diversity naturalnie sprawdza się w konstrukcjach ExpressLRS 2,4 GHz, gdzie liczy się każdy gram i każda milisekunda:
- Wyścigowe drony FPV, gdzie najbardziej liczy się ultraniskie opóźnienie i pewne łącze
- Drony freestyle, które podczas agresywnego latania potrzebują niezawodnego, redundantnego łącza RC
- Lekkie i kompaktowe konstrukcje (w tym drony poniżej 250 g), gdzie liczy się każdy gram
Podłączenie odbiornika RC GEPRC ELRS Nano DUAL 2.4G C3 True Diversity
Standardowe złącze FC
Złącze Betaflight
Odbiornik RC GEPRC ELRS Nano DUAL 2.4G C3 True Diversity Specyfikacja
Model | GEPRC ELRS Nano DUAL 2.4G C3 True Diversity Receiver |
Układy scalone | ESP32-C3, SX1281x2 |
Oscylator kwarcowy | TCXO |
Pasmo częstotliwości | 2,4 GHz (ISM) |
Odświeżanie | 25 Hz-1000 Hz |
Napięcie robocze | 5V |
Złącze antenowe | IPEX1 |
Wskaźnik świetlny | RGB |
Moc telemetrii | 10 mW |
Firmware | GEPRC Nano True Diversity 2.4GHz RX |
Złącze do FC | SH1.0, 4-pin |
Wymiary | 17 x 13 mm |
Waga | 1,1 g (tylko odbiornik) |
Zestaw Odbiornik RC GEPRC ELRS Nano DUAL 2.4G C3 True Diversity zawiera
- 1x Odbiornik RC GEPRC ELRS Nano DUAL 2.4G C3 True Diversity
- 2x Antena T 2,4 GHz (IPEX1, 80 mm)
- 1x Silikonowy przewód odbiornika (SH1.0, 4-pin, 100 mm)
- 1x Koszulka termokurczliwa
- 1x Instrukcja obsługi
