Kontroler lotu GEPRC TAKER H743 MINI – Moc H743 w kompaktowym rozmiarze

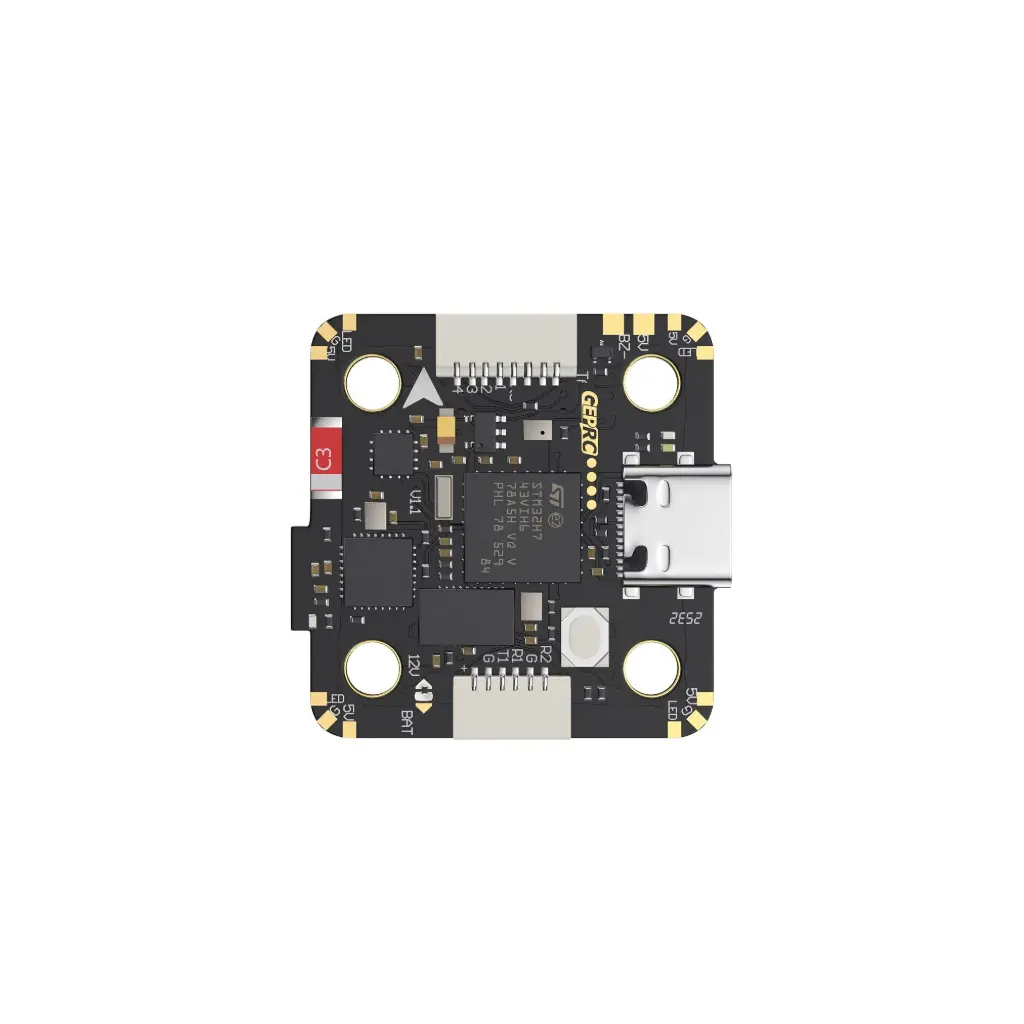

Kontroler lotu GEPRC TAKER H743 MINI łączy procesor STM32H743 i żyroskop ICM42688-P (SPI) na kompaktowej płytce 31,5 x 30,5 mm, w uniwersalnym mocowaniu 20 x 20 mm, przy wadze zaledwie 6,1 g. Wbudowany Bluetooth pozwala skonfigurować kontroler bezprzewodowo, wprost z Betaflight Configuratora lub aplikacji SpeedyBee, bez podłączania kabla USB za każdym razem. Podwójne, przełączalne wyjście BEC (5V@3A i 12V@3A), wbudowana pamięć blackbox 16 MB, zintegrowany barometr oraz zgodność z DJI Plug & Play dopełniają zestaw funkcji stworzony do wymagających konstrukcji 3-8S.

Kontroler lotu GEPRC TAKER H743 MINI Schemat połączeń

ESC i wyjście 12V BEC

Kontroler udostępnia standardowy 8-pinowy interfejs ESC (BAT, GND, CUR, R5, M1-M4). Wyjście 12V BEC domyślnie zasila VTX; jeśli zamiast tego potrzebujesz na tym padzie napięcia akumulatora, zewrzyj środkowy pad lutowniczy z BAT, albo przypisz szynę 12V do wybranego kanału nadajnika w ustawieniach trybów.

LED i brzęczyk

Cztery pady LED (po jednym w każdym rogu) oraz dedykowane wyjście brzęczyka pozwalają podłączyć diody RGB i brzęczyk lost-model bezpośrednio do płytki, bez dodatkowego huba.

Pełne schematy podłączeń, kroki konfiguracji w Betaflight oraz ustawienia CLI znajdziesz w kompletnej instrukcji obsługi: Instrukcja obsługi GEPRC TAKER H743 MINI (PDF).

Kontroler lotu GEPRC TAKER H743 MINI Zastosowania

Uniwersalne mocowanie 20 x 20 mm i szeroki zakres zasilania 3-8S sprawiają, że ten kontroler pasuje do bardzo różnych konstrukcji wielowirnikowców, między innymi:

• Dronów wyścigowych i freestyle 5"
• Kompaktowych konstrukcji 3"
• Cyfrowych systemów FPV DJI O3 Air Unit / Caddx Vista, podłączanych przez wbudowane złącze Plug & Play
• Konstrukcji z GPS, wykorzystujących wbudowany barometr oraz port UART skonfigurowany pod GPS, do funkcji powrotu do domu (RTH)
