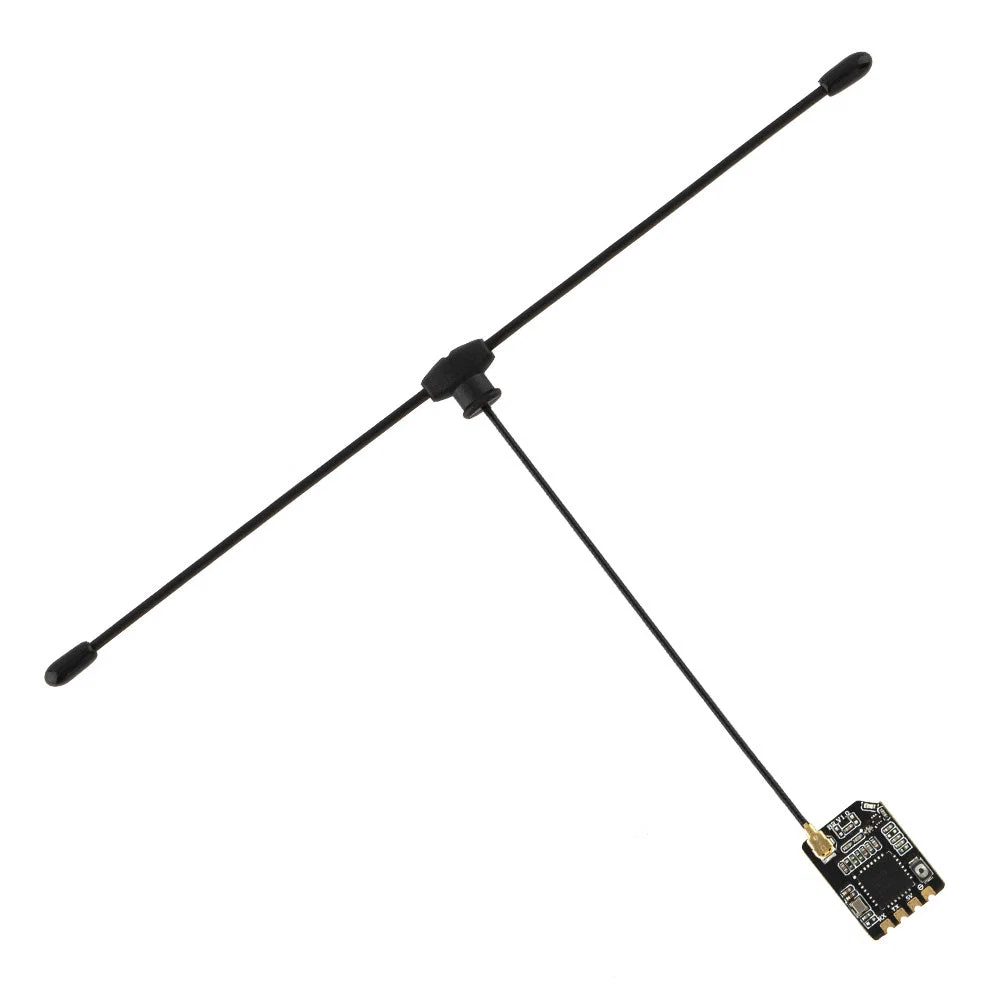

Odbiornik RC RadioMaster Bandit BR1 ExpressLRS 915MHz
Odbiornik RC RadioMaster Bandit BR1 ExpressLRS 915MHz – kompaktowy ELRS do wymagających konstrukcji RC
Bandit BR1 wykorzystuje architekturę ExpressLRS ukierunkowaną na małe opóźnienia, szybką reakcję i stabilną jakość łącza. RadioMaster zastosował oscylator TCXO z kompensacją temperatury oraz komponenty w rozmiarze 0402, którym producent przypisuje zwiększoną odporność na wibracje. Odbiornik komunikuje się przez CRSF, jest zasilany napięciem 5 V i korzysta ze złącza antenowego IPEX1. Niewielka konstrukcja ułatwia jego integrację w dronach FPV, samolotach RC i innych platformach z ograniczoną przestrzenią na elektronikę.
Odbiornik RC RadioMaster Bandit BR1 ExpressLRS 915MHz Kluczowe cechy
- ExpressLRS 915 MHz – odbiornik przeznaczony dla domeny regulacyjnej FCC915 i konstrukcji wymagających szybkiego łącza RC.
- Wbudowany oscylator TCXO – wspiera stabilny i dokładny odbiór sygnału przy zmieniających się warunkach pracy.
- Układ RF Semtech SX1276 – układ radiowy zastosowany przez RadioMaster w modelu BR1.
- Mikrokontroler ESP8285 – odpowiada za pracę odbiornika i funkcje ExpressLRS.
- Moc telemetrii 50 mW / 17 dBm – umożliwia zwrotną transmisję danych w systemie ExpressLRS.
- Interfejs CRSF – pozwala połączyć odbiornik z kompatybilnym kontrolerem lotu lub innym urządzeniem obsługującym komunikację CRSF.
- Komponenty 0402 – według RadioMaster zwiększają odporność konstrukcji na wibracje.
- Kompaktowa i lekka budowa – ułatwia montaż w modelach z niewielką przestrzenią na elektronikę.
- Antena T o wysokiej czułości w zestawie – lekka konstrukcja ułatwia jej rozmieszczenie w modelu.
- Złącze antenowe IPEX1 – kompaktowe, rozłączne połączenie RF.
Odbiornik RC RadioMaster Bandit BR1 ExpressLRS 915MHz
Szybkie sterowanie dla dronów i stałopłatów
BR1 powstał z myślą o konstrukcjach RC, w których liczą się małe opóźnienia, wysoka częstotliwość odświeżania i przewidywalna reakcja na sterowanie. Kompaktowa forma dobrze wpisuje się zarówno w drony FPV, jak i modele stałopłatowe, a ExpressLRS zapewnia nowoczesne łącze sterowania do konfiguracji wymagających szybkiej komunikacji.
50 mW telemetrii w małym odbiorniku
Moc RF telemetrii wynosząca 50 mW / 17 dBm umożliwia dwukierunkową komunikację w systemie ExpressLRS. Odbiornik może dzięki temu przekazywać dane telemetryczne z modelu, zachowując niewielkie wymiary potrzebne w ciasnej zabudowie. Oferowany wariant to Bandit BR1 ExpressLRS 915MHz z domeną regulacyjną FCC915.
Konstrukcja przygotowana na wibracje
RadioMaster wykorzystuje w BR1 komponenty w rozmiarze 0402 i wskazuje zwiększoną odporność na wibracje jako jedną z zalet takiej konstrukcji. Ma to praktyczne znaczenie w dronach i modelach RC, gdzie odbiornik pracuje w pobliżu silników, śmigieł i innych źródeł drgań mechanicznych.
TCXO dla stabilnego odbioru sygnału
Wbudowany oscylator kwarcowy TCXO z kompensacją temperatury pomaga utrzymywać stabilność częstotliwości przy zmianach warunków pracy. RadioMaster wskazuje to rozwiązanie jako sposób na uzyskanie stabilnego i dokładnego odbioru sygnału, co ma znaczenie w bardziej wymagających konfiguracjach RC.
Lekka antena T i łatwiejsza zabudowa
Dołączona antena T o wysokiej czułości jest lekka i pozwala dobrać miejsce montażu do konstrukcji konkretnego drona lub samolotu. Ułatwia to poprowadzenie anteny z dala od elektroniki i innych elementów modelu bez niepotrzebnego zwiększania masy całej instalacji.
Mały format zostawia więcej miejsca na elektronikę
Kompaktowy odbiornik łatwiej zmieścić w ciasnej komorze elektroniki lub lekkiej konstrukcji FPV. Według oficjalnej specyfikacji RadioMaster płytka BR1 ma wymiary 18 mm x 13,8 mm, dzięki czemu pozostaje więcej miejsca na kontroler lotu, system FPV, instalację zasilającą i inne podzespoły.
Odbiornik RC RadioMaster Bandit BR1 ExpressLRS 915MHz Zastosowanie
BR1 może być wykorzystywany w dronach FPV, samolotach RC i innych konstrukcjach korzystających z ExpressLRS oraz komunikacji CRSF. RadioMaster podkreśla niskie opóźnienia, wysoką częstotliwość odświeżania, precyzyjne sterowanie i stabilną jakość łącza, natomiast pozostałe przekazane źródła wskazują również zastosowania w FPV freestyle oraz konfiguracjach Long Range.
Odbiornik jest elementem kompletnego systemu RC. Przed montażem należy upewnić się, że kontroler lotu lub inne urządzenie obsługuje CRSF i może zapewnić wymagane zasilanie 5 V.
Odbiornik RC RadioMaster Bandit BR1 ExpressLRS 915MHz Ważna informacja przed zakupem
Ta karta dotyczy produktu Odbiornik RC RadioMaster Bandit BR1 ExpressLRS 915MHz, dla którego producent podaje domenę regulacyjną FCC915. Odbiornik komunikuje się przez magistralę CRSF, a nie przez klasyczne osobne wyjścia PWM dla serw, dlatego urządzenie współpracujące z BR1 musi obsługiwać odpowiedni interfejs szeregowy.
Warto również rozróżnić dwie informacje z oficjalnej strony. W specyfikacji producent wymienia antenę T i antenę Y 915/868 MHz jako typy anten, natomiast w aktualnej sekcji Package Includes znajduje się tylko 1x antena T. Dlatego zawartość zestawu poniżej opiera się na aktualnej liście producenta i nie zakłada obecności anteny Y w komplecie.
Odbiornik RC RadioMaster Bandit BR1 ExpressLRS 915MHz Wymiary
Najczęściej zadawane pytania - Odbiornik RC RadioMaster Bandit BR1 ExpressLRS 915MHz
Tak. RadioMaster oferuje ten model jako Bandit BR1 ExpressLRS 915MHz Receiver i podaje dla niego domenę regulacyjną FCC915.
Tak, jeżeli kontroler obsługuje komunikację CRSF i może zapewnić wymagane napięcie DC 5,0 V. BR1 wykorzystuje CRSF jako interfejs magistrali.
Tak. BR1 ma wbudowany oscylator TCXO z kompensacją temperatury, który producent stosuje w celu poprawy stabilności i dokładności odbioru sygnału.
Producent podaje moc RF telemetrii na poziomie 50 mW / 17 dBm.
Tak. RadioMaster opisuje BR1 jako kompaktowy odbiornik ExpressLRS o małych opóźnieniach, a materiały produktowe pokazują jego zastosowanie zarówno w dronach, jak i konstrukcjach stałopłatowych. Przekazane źródła handlowe wskazują również FPV freestyle oraz konfiguracje Long Range.
W aktualnej oficjalnej zawartości zestawu RadioMaster podaje jedną antenę T. Mimo że specyfikacja wymienia anteny T i Y jako obsługiwane typy, aktualna lista zawartości zestawu nie podaje anteny Y jako elementu kompletu.
Odbiornik RC Emax Aeris Link ExpressLRS 915MHz - specyfikacje
Domena regulacyjna | FCC915 |
Mikrokontroler | ESP8285 |
Układ RF | SEMTECH SX1276 |
Moc RF telemetrii | 50 mW / 17 dBm |
Antena | Antena T 915/868 MHz |
Złącze antenowe | IPEX1 |
Interfejs magistrali | CRSF |
| Napięcie robocze | DC 5.0 V |
Wymiary | 18 mm x 13,8 mm |
Waga | 2,9 g z anteną T |
Zestaw Odbiornik RC RadioMaster Bandit BR1 ExpressLRS 915MHz zawiera
- 1x Odbiornik RC RadioMaster Bandit BR1 ExpressLRS 915MHz
- 1x Antena T
- 1x Przewód CRSF
- 3x Koszulka termokurczliwa odbiornika
- 1x Instrukcja
