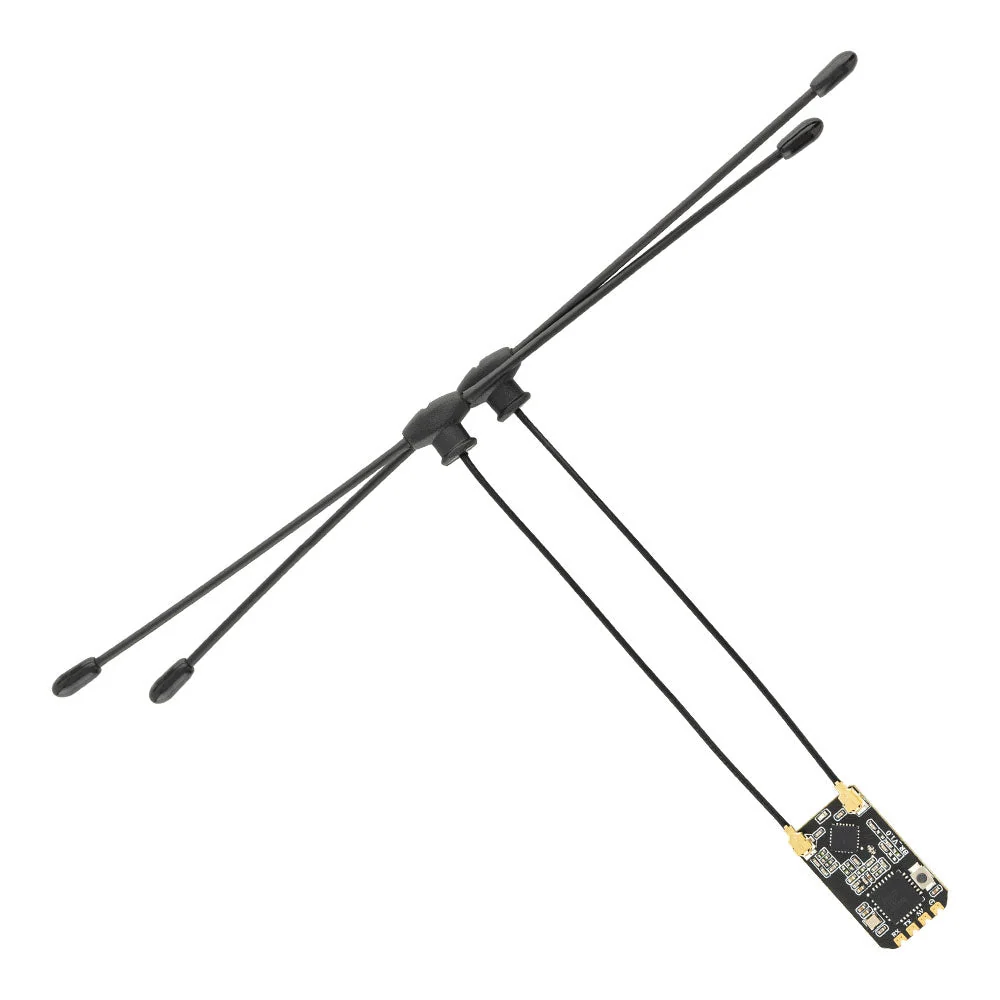

Odbiornik RC RadioMaster Bandit BR3 ExpressLRS 915MHz
Odbiornik RC RadioMaster Bandit BR3 ExpressLRS 915MHz łączy regulowaną moc RF telemetrii do 500 mW z dwiema antenami T, wbudowanym oscylatorem TCXO i komunikacją CRSF. Kompaktowa konstrukcja jest przeznaczona do dronów FPV, modeli stałopłatowych i innych projektów RC, w których liczą się szybka reakcja na sterowanie, stabilne łącze oraz możliwość elastycznej zabudowy odbiornika.
Odbiornik RC RadioMaster Bandit BR3 ExpressLRS 915MHz – Mocna telemetria i dwie anteny dla stabilnego łącza
Bandit BR3 to odbiornik z dwiema antenami, oparty na mikrokontrolerze ESP8285 i układzie RF Semtech SX1276. Regulowana moc telemetrii od 100 mW do 500 mW pozwala dopasować jej poziom do konfiguracji, a dwie anteny T wspierają stabilność połączenia. Oscylator TCXO z kompensacją temperatury pomaga utrzymać stabilną częstotliwość pracy w zmieniających się warunkach. Odbiornik komunikuje się przez CRSF i może być zasilany napięciem DC 4,5–8,4 V, co ułatwia integrację z różnymi platformami RC.
Odbiornik RC RadioMaster Bandit BR3 ExpressLRS 915MHz Kluczowe cechy
- ExpressLRS 915 MHz – oferowany BR3 jest wariantem przeznaczonym dla domeny regulacyjnej FCC915.
- Regulowana moc RF telemetrii 100–500 mW – umożliwia dopasowanie mocy telemetrii za pomocą skryptu LUA.
- Dwie anteny T – układ dwóch anten 915/868 MHz według producenta poprawia stabilność sygnału i zasięg.
- Wbudowany oscylator TCXO – wspiera stabilną i dokładną pracę częstotliwościową przy zmieniających się warunkach.
- Układ RF Semtech SX1276 – współpracuje z mikrokontrolerem ESP8285 zastosowanym w BR3.
- Komponenty 0402 – RadioMaster wskazuje zwiększoną odporność na wibracje jako zaletę takiej konstrukcji.
- Interfejs CRSF – umożliwia komunikację szeregową z kompatybilnymi kontrolerami lotu i innymi urządzeniami obsługującymi CRSF.
- Napięcie robocze DC 4,5–8,4 V – daje większą swobodę podczas projektowania zasilania odbiornika.
- Dwa złącza antenowe IPEX1 – pozwalają podłączyć obie anteny bezpośrednio do odbiornika.
- Kompaktowa konstrukcja – ułatwia zabudowę w dronach FPV, stałopłatach i innych modelach z ograniczoną ilością miejsca.
TCXO dla stabilnej pracy częstotliwości
Wbudowany oscylator kwarcowy TCXO z kompensacją temperatury pomaga utrzymywać dokładną i stabilną częstotliwość pracy przy zmianach warunków otoczenia. W odbiorniku zamontowanym w dronie lub samolocie RC zapewnia to bardziej kontrolowane źródło częstotliwości niż podstawowy oscylator bez kompensacji.
Dwie anteny dla większej stabilności łącza
BR3 wykorzystuje dwie anteny T zamiast pojedynczej anteny. RadioMaster podaje, że układ dwóch anten 915/868 MHz poprawia stabilność sygnału i zasięg. Każda z nich jest podłączana do osobnego złącza IPEX1, dzięki czemu konstrukcja BR3 dobrze odpowiada potrzebom instalacji, w których stabilność łącza RF ma szczególne znaczenie.
Konstrukcja przygotowana na wibracje
RadioMaster zastosował w BR3 komponenty w rozmiarze 0402 i wskazuje zwiększoną odporność na wibracje jako jedną z zalet takiej konstrukcji. Ma to praktyczne znaczenie w dronach i modelach stałopłatowych, gdzie silniki oraz śmigła stale przenoszą drgania mechaniczne na płatowiec i zamontowaną w nim elektronikę.
Duże możliwości bez dużej płytki
Mimo dwóch anten i maksymalnej mocy RF telemetrii wynoszącej 500 mW sam odbiornik ma według oficjalnej specyfikacji RadioMaster tylko 24 mm x 14,2 mm. Kompaktowy format ułatwia znalezienie miejsca w zabudowie i pozostawia więcej przestrzeni na kontroler lotu, system FPV, zasilanie oraz pozostałą elektronikę.
Odbiornik RC RadioMaster Bandit BR3 ExpressLRS 915MHz Zastosowanie
Odbiornik RC RadioMaster Bandit BR3 ExpressLRS 915MHz jest przeznaczony do dronów, konstrukcji FPV, modeli stałopłatowych i innych platform RC wykorzystujących ExpressLRS oraz komunikację CRSF. Dwie anteny, regulowana moc telemetrii i architektura o małych opóźnieniach sprawiają, że szczególnie dobrze wpisuje się w projekty, w których ważne są stabilna komunikacja i szybka reakcja na sterowanie.
Przekazane źródła handlowe wskazują również zastosowanie BR3 w konfiguracjach FPV freestyle oraz Long Range. Rzeczywisty zasięg zależy jednak od całego systemu radiowego, anten, sposobu montażu, otoczenia i warunków pracy, dlatego nie należy traktować samej mocy odbiornika jako deklaracji konkretnego dystansu.
Odbiornik RC RadioMaster Bandit BR3 ExpressLRS 915MHz Ważna informacja przed zakupem
Odbiornik RC RadioMaster Bandit BR3 ExpressLRS 915MHz jest przez producenta oznaczony dla domeny regulacyjnej FCC915. Przed użyciem należy upewnić się, że wybrana częstotliwość pracy i konfiguracja nadajnika są zgodne z przepisami radiowymi obowiązującymi w kraju użytkowania.
Odbiornik komunikuje się przez CRSF, a nie przez klasyczne osobne wyjścia PWM dla serw. Kontroler lotu lub inne urządzenie współpracujące z BR3 musi więc obsługiwać odpowiedni interfejs szeregowy. Producent podaje zakres napięcia roboczego DC 4,5–8,4 V.
Odbiornik RC RadioMaster Bandit BR3 ExpressLRS 915MHz Wymiary
Najczęściej zadawane pytania -
Odbiornik RC RadioMaster Bandit BR3 ExpressLRS 915MHz
Odbiornik RC RadioMaster Bandit BR3 ExpressLRS 915 MHz oferuje regulowaną moc RF telemetrii od 100 mW do 500 mW. Poziom mocy można ustawiać za pomocą skryptu LUA.
Tak. Odbiornik RC RadioMaster Bandit BR3 ExpressLRS 915 MHz wykorzystuje dwie anteny T, które według RadioMaster poprawiają stabilność sygnału i zasięg. Obie anteny znajdują się w zestawie.
Tak, jeżeli kontroler lotu obsługuje interfejs szeregowy CRSF i odbiornik zostanie zasilony napięciem mieszczącym się w podanym przez producenta zakresie DC 4,5–8,4 V.
Tak. Odbiornik RC RadioMaster Bandit BR3 ExpressLRS 915MHz ma wbudowany oscylator TCXO z kompensacją temperatury, który wspiera stabilną i dokładną pracę częstotliwościową przy zmieniających się warunkach.
Takie zastosowanie jest wskazywane przez przekazane źródła handlowe, a BR3 oferuje dwie anteny oraz regulowaną moc telemetrii do 500 mW. Nie oznacza to jednak gwarancji konkretnego zasięgu, ponieważ rzeczywisty dystans zależy od całego systemu RF, anten, montażu i warunków otoczenia.
W zestawie Odbiornik RC RadioMaster Bandit BR3 ExpressLRS 915 MHz znajduje się odbiornik, dwie anteny T, przewód CRSF, trzy koszulki termokurczliwe oraz instrukcja.
Odbiornik RC RadioMaster Bandit BR3 ExpressLRS 915MHz Specyfikacja
Domena regulacyjna | FCC915 |
Mikrokontroler | ESP8285 |
Układ RF | SEMTECH SX1276 |
Moc RF telemetrii | 100 mW–500 mW, regulowana przez LUA |
Antena | Antena T 915/868 MHz |
Złącze antenowe | IPEX1 |
Interfejs magistrali | CRSF |
| Napięcie robocze | DC 4,5–8,4 V |
Wymiary | 24 mm x 14,2 mm |
Waga | 5,5 g z antenami |
ZestawOdbiornik RC RadioMaster Bandit BR3 ExpressLRS 915MHz zawiera
- 1x Odbiornik RC RadioMaster Bandit BR3 ExpressLRS 915MHz
- 2x Antena T
- 1x Przewód CRSF
- 3x Koszulka termokurczliwa odbiornika
- 1x Instrukcja
