Odbiornik RC RadioMaster RP1 V2 ExpressLRS 2.4GHz
Odbiornik RC RadioMaster RP1 V2 ExpressLRS 2.4GHz wnosi szybkie i pewne łącze ExpressLRS tam, gdzie liczy się każdy milimetr i każdy gram. Oscylator TCXO utrzymuje stabilny sygnał w upale i na mrozie, a usztywniona antena T jest zrobiona tak, by długo służyła. Aktualizujesz go i konfigurujesz przez WiFi prosto z telefonu, lutujesz cztery przewody i po kilku minutach znów jesteś w powietrzu.
Odbiornik RC RadioMaster RP1 V2 ExpressLRS 2.4GHz – Łącze ExpressLRS, które zmieścisz wszędzie

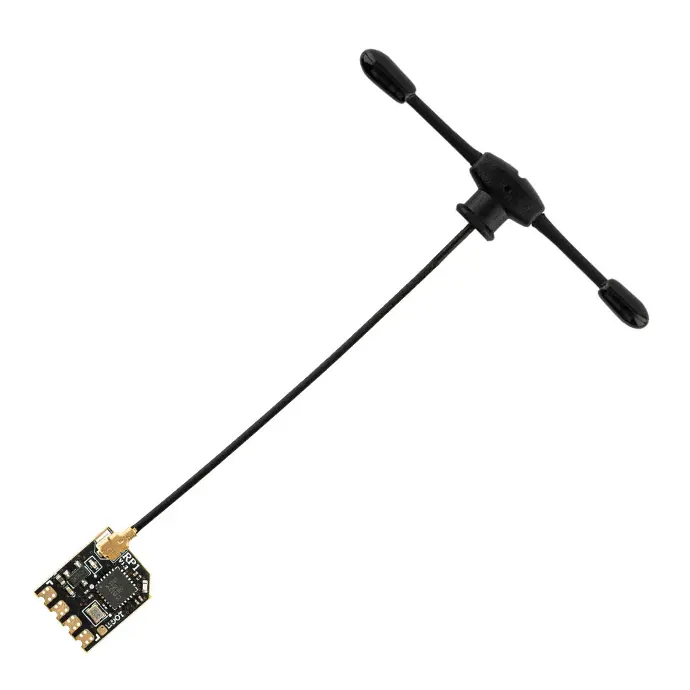

Odbiornik RC RadioMaster RP1 V2 ExpressLRS 2.4GHz to nano odbiornik ExpressLRS 2,4 GHz w wersji EU LBT do whoopów, dronów i modeli stałopłatowych. Ma wymiary 13 x 11 x 3 mm i waży 2,2 g razem z anteną (sam odbiornik ok. 0,5 g). Zbudowano go na mikrokontrolerze ESP8285 i układzie radiowym Semtech SX1281, a stabilną częstotliwość zapewnia oscylator TCXO. Dołączoną antenę T z przewodem 65 mm podłączasz do gniazda U.FL. Telemetrię odsyła z mocą 10 mW, maksymalne odświeżanie wynosi 500 Hz / F1000 Hz, a z kontrolerem lotu komunikuje się protokołem CRSF przy zasilaniu 5 V. Według instrukcji producenta fabrycznie ma firmware ExpressLRS 3.0, a wbudowane WiFi pozwala aktualizować go i konfigurować w przeglądarce. Do sparowania odbiornik i nadajnik muszą mieć tę samą główną wersję ELRS i ten sam region (LBT).
To wersja EU LBT. Sparujesz ją z nadajnikiem lub modułem ExpressLRS 2,4 GHz, który też ma firmware w regionie EU LBT, np. RadioMaster Pocket LBT. Jeśli Twój nadajnik ma firmware FCC, przed parowaniem zmień region firmware w jednym z urządzeń.
Odbiornik RC RadioMaster RP1 V2 ExpressLRS 2.4GHz Kluczowe cechy
Stabilna częstotliwość
Oscylator TCXO kompensuje wpływ temperatury na częstotliwość. Odbiór sygnału pozostaje stabilny i dokładny także w trudnych warunkach.
Mała waga
Ma wymiary 13 x 11 x 3 mm i waży 2,2 g razem z anteną. Zmieścisz go nawet w bardzo ciasnej ramie i nie dołożysz zbędnych gramów.
Antena w zestawie
Gniazdo U.FL i antena T z przewodem 65 mm. Producent usztywnił antenę, by była trwalsza i skuteczniejsza.
Łatwe lutowanie
Pola lutownicze RX, TX, 5V i GND zostały poprawione, dzięki czemu przewody przylutujesz szybciej i pewniej.
Aktualizacja przez WiFi
Wbudowane WiFi pozwala zaktualizować firmware i zmienić ustawienia w przeglądarce na komputerze lub telefonie. Nie potrzebujesz dodatkowych kabli ani programatora.
Szybka reakcja
Moduł radiowy o niskim opóźnieniu i odświeżaniu do 500 Hz / F1000 Hz. Dzięki temu sterowanie jest bardzo responsywne.
Stabilny sygnał dzięki oscylatorowi TCXO
TCXO (oscylator kwarcowy z kompensacją temperatury) zapewnia wysoką stabilność i dokładność częstotliwości, bo kompensuje zmiany temperatury. Odbiór sygnału pozostaje spójny i niezawodny nawet w skrajnych temperaturach, a dryf częstotliwości w czasie jest mniejszy, co zapobiega pogarszaniu się sygnału.
Sztywniejsza, trwalsza antena
Dołączona antena T z przewodem 65 mm jest teraz sztywniejsza. Według producenta to zwiększa jej trwałość i skuteczność.
Pola lutownicze, które ułatwiają montaż
Pola lutownicze 5V, TX, RX i GND zostały poprawione i zaprojektowane tak, by lutowanie było bezproblemowe.
Odbiornik RC RadioMaster RP1 V2 ExpressLRS 2.4GHz Budowa
- U.FL – gniazdo anteny
- LED – dioda stanu
- RX, TX, 5V, G – pola do podłączenia kontrolera lotu
- BOOT – pole trybu aktualizacji firmware. Zewrzyj je z masą (GND) metalowym przedmiotem podczas włączania zasilania.
Podłączenie i parowanie Odbiornika RC RadioMaster RP1 V2 ExpressLRS 2.4GHz
Przylutuj odbiornik do wolnego portu UART w kontrolerze lotu: TX odbiornika do RX kontrolera, RX odbiornika do TX kontrolera, 5V do 5V i G do GND.
Konfiguracja w Betaflight
- W zakładce Ports włącz Serial RX na porcie UART, do którego podłączony jest odbiornik (np. UART2), a potem kliknij Save and Reboot.
- W zakładce Configuration w panelu Receiver wybierz Serial-based receiver i ustaw CRSF.
Parowanie
- Wyłącz nadajnik lub aparaturę.
- Trzy razy podłącz i odłącz zasilanie odbiornika.
- Szybkie podwójne miganie diody oznacza, że odbiornik jest w trybie parowania.
- Włącz nadajnik i w skrypcie ExpressLRS Lua użyj przycisku [BIND].
- Dioda świecąca stale oznacza, że odbiornik jest sparowany.
Najczęściej zadawane pytania - Odbiornik RC RadioMaster RP1 V2 ExpressLRS 2.4GHz
Najczęściej odbiornik i nadajnik mają różne firmware. Oba muszą mieć tę samą główną wersję ExpressLRS (np. 3.x w obu) i ten sam region. Ten odbiornik to wersja EU LBT, więc nadajnik lub moduł też musi mieć firmware EU LBT. Jeśli używasz frazy wiązania (binding phrase), musi być taka sama w obu urządzeniach.
Zasil odbiornik przy wyłączonym nadajniku i odczekaj co najmniej 60 sekund. Gdy dioda zacznie szybko migać, odbiornik jest w trybie WiFi. Połącz się z siecią ExpressLRS RX (hasło expresslrs) i otwórz w przeglądarce adres 10.0.0.1, gdzie wgrasz nowe firmware i zmienisz ustawienia. Gdy odbiornik jest sparowany, WiFi włączysz też ze skryptu ExpressLRS Lua.
Dioda świecąca stale przy wyłączonym nadajniku oznacza, że odbiornik uruchomił się w trybie bootloadera. Niektóre kontrolery lotu przy włączaniu ściągają pole RX do masy, co wprowadza odbiornik w ten tryb. Podłącz odbiornik do innego portu UART w kontrolerze lotu.
Tak. W firmware ExpressLRS protokół szeregowy odbiornika wybierasz w WebUI (sekcja Serial Protocol) albo w skrypcie Lua (Other Devices, pole Protocol). Oprócz CRSF możesz ustawić np. SBUS lub SUMD.
Odbiornik RC RadioMaster RP1 V2 ExpressLRS 2.4GHz Wymiary
Odbiornik RC RadioMaster RP1 V2 ExpressLRS 2.4GHz Specyfikacja
Producent | RadioMaster |
Model | RP1 V2 |
Region firmware | EU LBT |
Zakres częstotliwości | 2,404-2,479 GHz |
Mikrokontroler | ESP8285 |
Układ radiowy | Semtech SX1281 |
Oscylator | TCXO |
Moc telemetrii | 10 mW |
Maksymalne odświeżanie | 500 Hz / F1000 Hz |
Minimalne odświeżanie | 25 Hz |
Protokół | CRSF |
Napięcie zasilania | 5 V |
Antena | Antena T, przewód 65 mm, złącze U.FL |
Waga | 2,2 g (z anteną), ok. 0,5 g (sam odbiornik) |
Wymiary | 13 x 11 x 3 mm |
Firmware | ExpressLRS 3.0 (fabrycznie, według instrukcji producenta) |
Target firmware | RadioMaster RP1/2 2400 RX |
Zestaw Odbiornik RC RadioMaster RP1 V2 ExpressLRS 2.4GHz zawiera
- 1x Odbiornik RadioMaster RP1 V2
- 1x Antena T 2,4 GHz 65 mm U.FL
- 1x Przewód silikonowy 4-żyłowy
- 3x Przezroczysta koszulka termokurczliwa
- 1x Instrukcja obsługi
