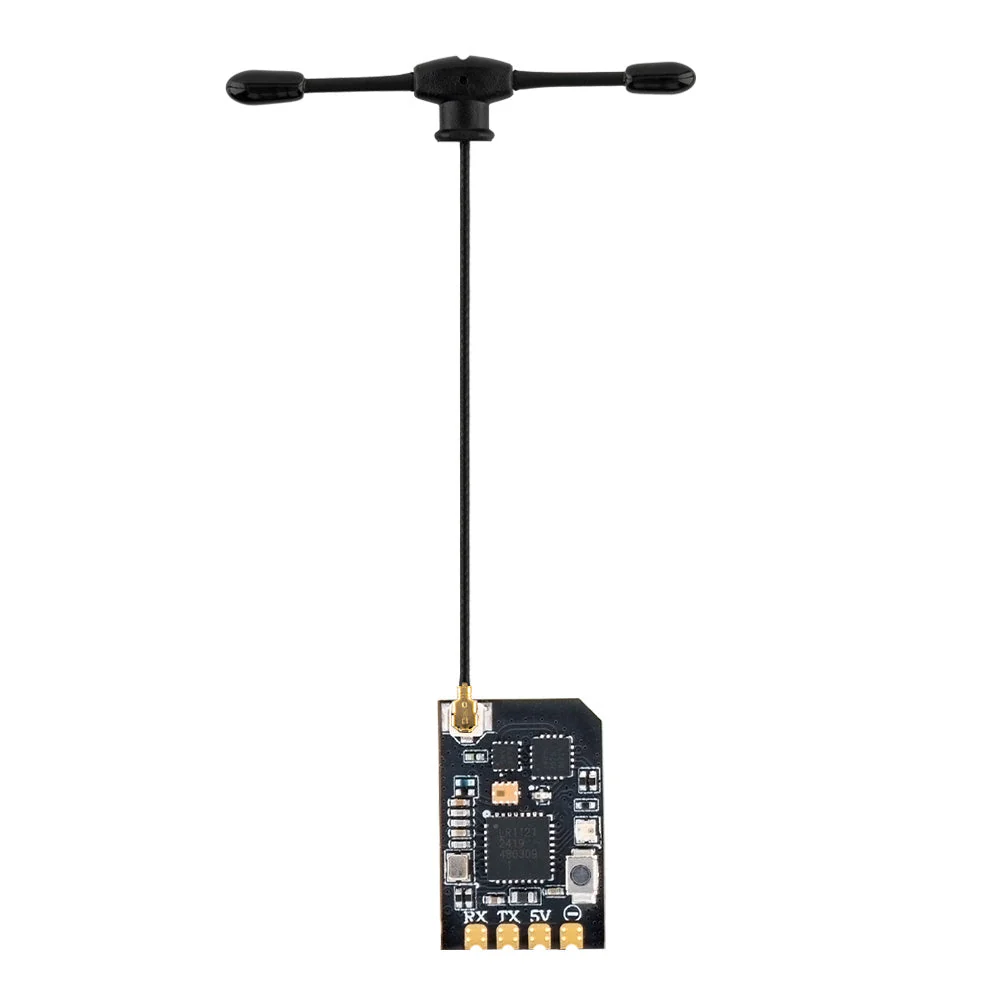

Odbiornik RC RadioMaster XR1 Multi-Frequency ExpressLRS 2.4GHz – pełny ExpressLRS w formacie Nano

RadioMaster XR1 łączy niewielkie wymiary z możliwościami potrzebnymi w nowoczesnych konstrukcjach RC i FPV. Sercem odbiornika jest układ RF Semtech LR1121 współpracujący z mikrokontrolerem ESP32C3. Do komunikacji z kontrolerem lotu lub innym zgodnym urządzeniem służy CRSF, a dodatkowy UART pozostawia większą swobodę podczas integracji. Odbiornik ma również Wi-Fi i WebUI, dzięki czemu konfigurację oraz aktualizacje firmware można przeprowadzać z komputera lub urządzenia mobilnego. Ta karta produktu dotyczy wersji 2,4 GHz.

Odbiornik RC RadioMaster XR1 Multi-Frequency ExpressLRS 2.4GHz Kluczowe cechy

• ExpressLRS 2,4 GHz – popularny system sterowania RC zapewniający szybkie łącze i obsługę telemetrii.
• Masa tylko 1,0 g bez anteny – dobrze sprawdza się w lekkich konstrukcjach, w których masa elektroniki ma znaczenie.
• Wymiary 20 mm x 13 mm x 3 mm – niewielka płytka ułatwia znalezienie miejsca w ciasnej zabudowie.
• Moc RF telemetrii 100 mW – odbiornik zapewnia dwukierunkową komunikację ExpressLRS z telemetrią.
• Semtech LR1121 i ESP32C3 – nowoczesna platforma sprzętowa zastosowana w serii XR.
• CRSF oraz dodatkowy UART – wygodna integracja z urządzeniami obsługującymi komunikację szeregową.
• Wbudowane Wi-Fi i WebUI – prostsza konfiguracja oraz aktualizacja firmware bez dodatkowego programatora.
• Złącze antenowe IPEX-1 – kompaktowe połączenie odbiornika z anteną.
• Pady krawędziowe z otworami – ułatwiają lutowanie przewodów podczas montażu.

Odbiornik RC RadioMaster XR1 Multi-Frequency ExpressLRS 2.4GHz Zastosowanie

XR1 jest przeznaczony do konstrukcji wykorzystujących ExpressLRS 2,4 GHz oraz interfejs CRSF. Niewielka masa i wymiary sprawiają, że jest szczególnie interesujący w dronach FPV, skrzydłach, samolotach RC i innych kompaktowych projektach, w których odbiornik współpracuje z kontrolerem lotu lub innym urządzeniem obsługującym CRSF.

Przed integracją należy sprawdzić wymagane napięcie zasilania oraz sposób podłączenia UART po stronie konkretnego kontrolera.

Odbiornik RC RadioMaster XR1 Multi-Frequency ExpressLRS 2.4GHz Ważna informacja przed zakupem

Ta karta produktu dotyczy wyłącznie wersji 2,4 GHz. W zestawie tej wersji należy stosować antenę przeznaczoną do pasma 2,4 GHz, a po stronie aparatury wymagany jest odpowiednio skonfigurowany system ExpressLRS 2,4 GHz.

Odbiornik korzysta z komunikacji CRSF/UART i nie jest klasycznym wielokanałowym odbiornikiem PWM z osobnymi wyjściami serw. Przed zakupem warto upewnić się, że urządzenie, do którego będzie podłączony XR1, obsługuje CRSF.
