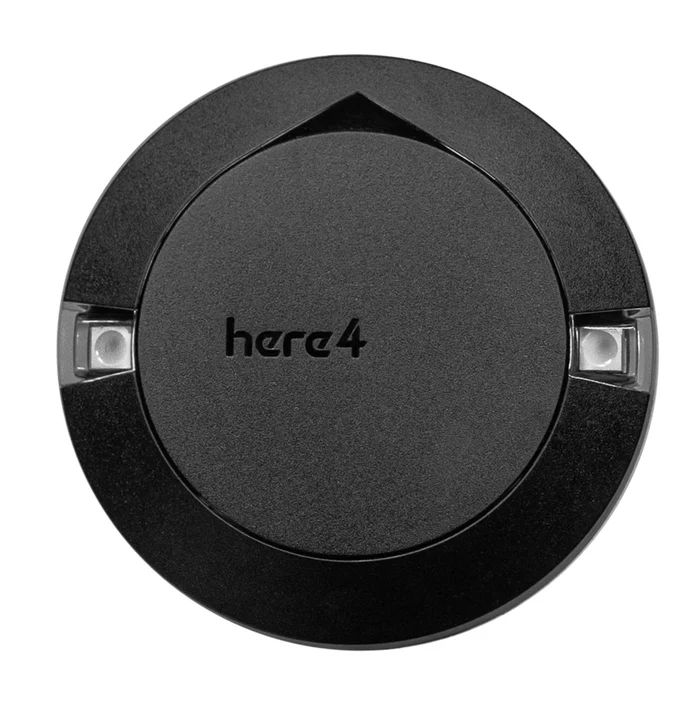

Here4 Multiband RTK GNSS
Here4 Multiband RTK GNSS to najnowocześniejszy, dwuzakresowy moduł nawigacji RTK, który redefiniuje precyzję i dokładność w zastosowaniach związanych z mapowaniem i dronami. Dzięki wbudowanym funkcjom, takim jak 8 wyjść PWM, obsługa BDSHOT, RCIN, hot shoe i wyzwalacz kamery, Here4 jest wszechstronnym i kompaktowym rozwiązaniem do precyzyjnego sterowania i mapowania.
Protokół komunikacyjny DroneCAN FD i platforma open-source umożliwiają dalszą personalizację, co czyni go najlepszym wyborem dla profesjonalistów, którzy potrzebują precyzyjnego pozycjonowania.
Nawigacja Here model Here4 Multiband RTK GNSS – profesjonalny moduł nawigacji RTK o wysokiej precyzji
Here4 Multiband RTK GNSS obsługuje wiele systemów GNSS, takich jak BeiDou, Galileo, GLONASS, GPS i QZSS.
Dzięki zaawansowanym algorytmom DGNSS i wieloczęstotliwościowym sygnałom, Here4 osiąga RTK Fix w ciągu kilku sekund, zapewniając wysoce niezawodne pozycjonowanie na poziomie centymetra.
Jednak Here4 to znacznie więcej niż moduł GNSS. Łączy w sobie funkcje sterowania lotem i nawigacji w jednym urządzeniu. Dzięki 8 wyjściom PWM lub BDSHOT, RCIN, hot shoe i wyzwalaczowi kamery, oferuje samodzielne rozwiązanie do precyzyjnego mapowania i sterowania.
Nowości w nawigacji Here Multiband RTK GNSS
- Wyposażony w u-blox F9P, profesjonalny, precyzyjny, dwuzakresowy moduł nawigacji RTK.
- Wysoka wydajność przetwarzania dzięki wbudowanemu procesorowi STM32H7, który zapewnia przetwarzanie w czasie rzeczywistym, optymalizację danych i programowanie w standardzie AP_Periph
- Specjalnie zaprojektowana dwuzakresowa antena Taoglas, obsługująca częstotliwości L1 i L5, zapewniająca wysokie wzmocnienie, czułość i stabilność
- Niebieska wersja obsługuje Drone-ID
- Wykorzystuje wieloczęstotliwościowe sygnały DGNSS z zaawansowanymi algorytmami, umożliwiając szybką konwergencję RTK Fix i centymetrową precyzję pozycjonowania
- Kompaktowa konstrukcja – wymiary 16 x 68 mm, waga 60 g
- Wbudowana dioda LED, oferująca wiele trybów powiadomień i sygnałów nawigacyjnych, które można dostosować za pomocą parametrów lub skryptów Lua
- Protokół CAN FD, zapewniający szybką i stabilną transmisję danych w czasie rzeczywistym
- Wbudowany IMU, który w przyszłości umożliwi precyzyjną integrację DGNSS-INS dzięki aktualizacjom oprogramowania
Precyzyjne pozycjonowanie na poziomie centymetra
Here4 Multiband RTK GNSS jest napędzany przez dwurdzeniowy procesor STM32H757. Połączenie magnetometru RM3100 i czujnika ICM42688 zapewnia najwyższą dokładność w szerokim zakresie zastosowań.
Nowy procesor – nowe możliwości
Dzięki dwurdzeniowemu procesorowi STM32H757, Here4 zapewnia niezrównaną wydajność. Połączenie magnetometru RM3100 i czujnika ICM42688 gwarantuje wysoką dokładność i stabilność w dronach i pojazdach bezzałogowych.
Jedno urządzenie – wiele funkcji (autopilot i GNSS)
Here4 Multiband RTK GNSS to więcej niż moduł GNSS – integruje zarówno funkcje sterowania lotem, jak i nawigacji. Dzięki 8 wyjściom PWM lub BDSHOT, RCIN, hot shoe i wyzwalaczowi kamery, precyzyjne mapowanie nigdy nie było łatwiejsze.
Niezawodna komunikacja i personalizacja
Here4 Multiband RTK GNSS wykorzystuje protokół komunikacyjny DroneCAN FD, który zapewnia szybką (8 Mbps) i stabilną transmisję danych. Dzięki platformie open-source AP-Periph, użytkownicy mogą dalej rozwijać i dostosowywać moduł do swoich indywidualnych potrzeb.
Dlaczego warto kupić Here4 Multiband RTK GNSS?
Here4 Multiband RTK GNSS to precyzyjny moduł nawigacyjny, obsługujący systemy GNSS wielozakresowe, takie jak GPS, BeiDou, Galileo i GLONASS. Dzięki chipsetowi u-blox F9P, dwuzakresowej antenie i zaawansowanym algorytmom, urządzenie osiąga centymetrową dokładność, co czyni go idealnym rozwiązaniem do profesjonalnych zastosowań w dronach i pojazdach bezzałogowych.
Dzięki łączności DroneCAN może działać jako niezależny kontroler lotu, oferując wiele wyjść PWM oraz funkcję Drone-ID. Here4 Multiband RTK GNSS gwarantuje wysoką niezawodność i precyzję, nawet w najbardziej wymagających warunkach.
Najważniejsze cechy Here4 Multiband RTK GNSS
- ✔ Moduł u-blox F9P – profesjonalny, precyzyjny, dwuzakresowy moduł nawigacji RTK
- ✔ Wysoka wydajność STM32H7 – zapewnia przetwarzanie w czasie rzeczywistym i kompatybilność z oprogramowaniem AP_Periph
- ✔ Dwuzakresowa antena Taoglas – obsługa częstotliwości L1 i L5, wysoka czułość i stabilność
- ✔ Zaawansowane algorytmy DGNSS – szybka konwergencja RTK Fix do centymetrowej precyzji
- ✔ Kompaktowa konstrukcja – wymiary 16 x 68 mm, waga 60 g
- ✔ Wbudowana dioda ProfiLED – wielofunkcyjne tryby powiadomień, programowalne przez Lua
- ✔ Protokół CAN FD – szybka i stabilna transmisja danych
- ✔ Wbudowany IMU – przyszłe aktualizacje umożliwią integrację DGNSS-INS
Dlaczego warto kupić Here4 Multiband RTK GNSS w naszym sklepie?
Wybór Here4 Multiband RTK GNSS w naszym sklepie to gwarancja najwyższej jakości i wsparcia technicznego. Wyposażony w u-blox F9P, ten precyzyjny moduł GNSS zapewnia centymetrową dokładność i doskonałą stabilność, obsługując systemy GPS, Galileo, BeiDou i GLONASS w trybie wielozakresowym.
Dzięki zaawansowanym algorytmom i integracji z DroneCAN, Here4 Multiband RTK GNSS jest idealnym wyborem do profesjonalnych zastosowań w dronach. W naszym sklepie oferujemy zweryfikowane produkty, pełne wsparcie techniczne oraz dostęp do wszystkich niezbędnych akcesoriów, co sprawia, że zakup jest bezpieczną i przyszłościową inwestycją.
Specyfikacja Here4 Multiband RTK GNSS
Moduł GNSS | NEO-F9P | |
Procesor | STM32H757
| |
IMU |
ICM42688+RM3100
| |
Barometr |
MS5611
| |
Protokół komunikacji |
DroneCAN 8Mbit/s
| |
Rodzaj odbiornika | Wysoko precyzyjny odbiornik dwupasmowy GNSS | |
Systemy GNSS |
GPS, GLONASS, Galileo oraz BeiDou + SBAS oraz QZSS
| |
Pasma satelit |
B1I, B2a, E1B/C, E5a, L1C/A, L1OF, L5
| |
Maksymalna liczba systemów |
4
| |
Częstość odświeżania nawigacji (RTK)
| do 20 Hz
| |
Dokładność pozycjonowania |
0.01 m + 1 ppm CEP
| |
Maksymalna prędkość |
500 m/s
| |
Czas konwergencji (RTK)
|
< 10 sec
| |
Czas akwizycji sygnału | Zimny start 25s Wspomagany start 2s Ciepły start 2s | |
Czułość | Śledzenie i nawigacja: -167 bDm Zimny start: -148 dBm Ciepły start: –157 dBm Ponowna akwizycja: –160 dBm | |
Antena | Dwupasmowa antena | |
Protokoły | NMEA; binarny UBX; RTCM 3.3; SPARTN 2.0.1
| |
Anti-spoofing
| Zaawansowane algorytmy antyspoofingowe | |
Temperatura pracy | -40 °C do +85 °C | |
Waga | 60g (z kablem) | |
Wymiary | 16 x 68 mm |
Pełna dokumentacja techniczna znajduje się na stronie producenta
Zestaw Here4 Multiband RTK GNSS zawiera
- 1x Here4 Multiband RTK GNSS
- 1x Kabel zasilania i komunikacyjny
- 1x Płytka PCB do komunikacji
- 1x Pianka montażowa z klejem dwustronnym
