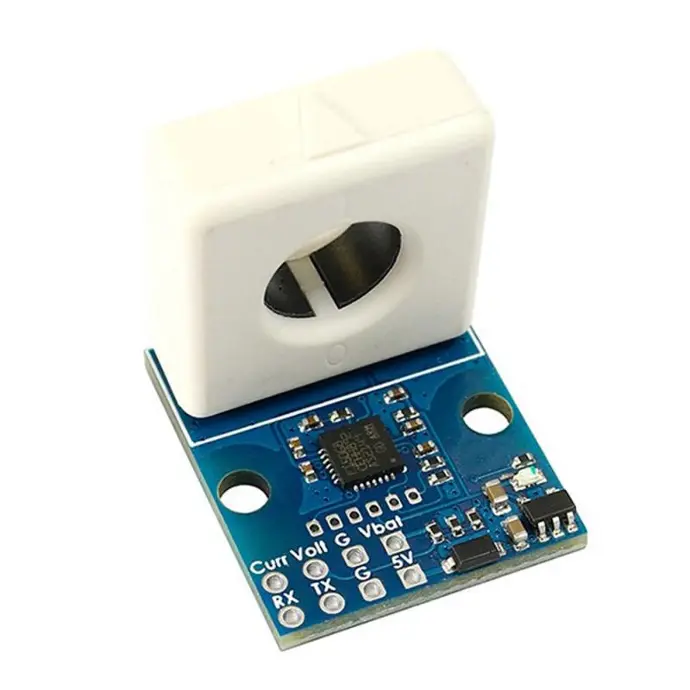

Czujnik prądu Hall'a Matek 150A

https://www.bzbuas.com/web/image/product.template/444/image_1920?unique=7d7d1b2

Czujnik prądu Hall'a 150A bazujący na efekcie Halla. Kierowany dla systemów nie posiadających wbudowanego czujnika prądu lub integratorów systemów, którzy chcą uniknąć spadku napięcia lub nadmiernego generowania ciepła, jak w przypadku tradycyjnych czujników prądu opartych na rezystorach.
88,62 zł 88.62 PLN bez VAT
88,62 zł bez VAT
Zapytaj o ofertę

    Ta kombinacja nie istnieje.

    Czujnik prądu Hall'a Matek 150A rzetelny pomiar prądu!

    Czujnik prądu bazujący na efekcie Halla. Kierowany dla systemów nie posiadających wbudowanego czujnika prądu lub integratorów systemów, którzy chcą uniknąć spadku napięcia lub nadmiernego generowania ciepła, jak w przypadku tradycyjnych czujników prądu opartych na rezystorach. Czujnik ten, należy zamontować z dala od żelaza lub materiałów o właściwościach magnetycznych. Czułość oraz offset kalibrowane są przez fabrykę.

    Czujnik-prądu-Hall'a-Matek-150A


    Czujnik-prądu-Hall'a-Matek-150A

    Schemat Podłączenia Czujnik prądu Hall'a Matek 150A

    • VBAT: dla wykrywania napięcia, wspiera: 0 ~ 69V IN
    • Volt: 1/21 VBAT, wyjście 0 ~ 3.3V
    • Curr: sygnał prądowy. wyjście 0 ~ 3.3V
    • 5V: zasilanie płyty HCS-150A, wspiera 4 ~ 13V IN, 17mA
    • G: GND
    • TX/Rx: do aktualizacji i konfiguracji oprogramowania



    Specyfikacja Czujnik prądu Hall'a Matek 150A

    Stały prąd znamionowy

    0 ~ 150A DC

    Czułość

    20mV/A

    INAV/Betaflight skala = 200

    ArduPilot BATT_AMP_PERVLT = 50

    Wykrywanie napięcia VBAT

    0 ~ 69V

    INAV skala = 2100

    Betaflight skala = 210

    ArduPilot BATT_VOLT_MULT = 21.0

    Pobór prądu

    17mA

    Błąd offsetu napięcia przy zerowym prądzie

    +-10mV

    Błąd napięcia wyjściowego prądu

    5%

    Temperatura pracy

    -30 ~ 80 °C

    Wymiary

    23 * 20* 23mm

    Masa

    7g

    Zestaw Czujnik prądu Hall'a Matek 150A zawiera

    • 1x Czujnik prądu Hall'a Matek 150A
