Moduł zasilania Matek PM12S-3
Moduł zasilania Matek PM12S-3 to solidny regulator napięcia!
Idealny do kamer i modułów transmisyjnych
Moduł zasilania Matek PM12S-3 to solidny regulator napięcia zaprojektowany z myślą o kamerach i modułach transmisyjnych wymagających stabilnego zasilania (dostępne wersje: 5.2V / 6V / 8V). Dzięki szerokiemu zakresowi napięcia wejściowego (9 V – 55 V) oraz zabezpieczeniu TVS, urządzenie wyposażono w trzy niezależne przetwornice typu step-down. Wyjście BEC Vx obsługuje typowy ciągły prąd do 15 A (szczytowo do 25 A). Wyjścia BEC 5V i 12V oferują ciągły prąd 4A i tolerują zwarcie przez 2 sekundy. Dzięki licznym zabezpieczeniom oraz kompaktowym wymiarom (61 × 40 × 15 mm, 53 g), moduł zapewnia niezawodne i wydajne zasilanie w wielu zastosowaniach.
Specyfikacja Modułu zasilania Matek PM12S-3
- Szeroki zakres napięcia wejściowego: 9V – 55V z ochroną TVS
- 3 niezależne przetwornice step-down
- BEC Vx: wyjście 5.2V / 6V / 8V, ciągły prąd do 15A, szczytowy do 25A
- BEC 5V (stałe): 4A ciągły
- BEC 12V (stałe): 4A ciągły
- Wbudowany dzielnik napięcia 1K:20K (napięcie wyjściowe = 1/21 napięcia wejściowego)
- Pad z sygnałem czujnika prądu (passthrough)
- Wymiary i masa: 61 × 40 × 15 mm, 53 g
BEC Vx (konfigurowalne napięcie)
- Napięcie wyjściowe: 5.25V / 6V / 8V
- Tolerancja napięcia: ±1,5%
- Synchronous buck (przetwornica step-down) o sprawności 90–96%
- Typowy prąd ciągły do 15A, szczytowy do 25A
- Tętnienia napięcia: 32mV (VIN=50V, OUT 5.25V @15A), 43mV (VIN=50V, OUT @5A)
- Prąd spoczynkowy: 10–20mA
- Zabezpieczenie przed odwrotną polaryzacją: brak
- Zabezpieczenie termiczne
- Odporność na zwarcie (do 2 sek.)
- Zabezpieczenie nadprądowe z automatycznym odzyskiwaniem
- Wskazówka: Dla ciągłego prądu 15A wymagane napięcie wejściowe ≥ 15V
BEC 5V
- Napięcie wyjściowe: 5.2V ±1.5%
- Ciągły prąd: do 4A, szczytowy: 6A
- Tętnienia: 20mV (VIN=24V, OUT @5A), 50mV (VIN=50V, OUT @5A)
- Zabezpieczenie przed odwrotną polaryzacją: brak
- Zabezpieczenie termiczne
- Odporność na zwarcie (do 2 sek.)
- Zabezpieczenie nadprądowe z automatycznym odzyskiwaniem
BEC 12V
- Napięcie wyjściowe: 12V ±1.5%
- Ciągły prąd: do 4A, szczytowy: 6A
- Tętnienia: 18mV (VIN=24V, OUT @5A), 32mV (VIN=50V, OUT @5A)
- Zabezpieczenie przed odwrotną polaryzacją: brak
- Zabezpieczenie termiczne
- Odporność na zwarcie (do 2 sek.)
- Zabezpieczenie nadprądowe z automatycznym odzyskiwaniem
- Wskazówka: Dla stabilnego napięcia 12V wymagane napięcie wejściowe ≥ 13V
Wejście Wolt
| Wejście Amper | Wyjście Vx Wolt
| Wyjście Vx Amper | Sprawność %
| Tętnienia mV
|
12 |
2.3
|
5.26
|
5
|
95.3
|
13
|
12 |
4.69
|
5.26
|
10
|
93.4
|
19
|
24
|
1.16
|
5.26
|
5
|
94.5
|
18
|
24
|
2.34
|
5.26
|
10
|
93.7
|
20
|
24
|
3.56
|
5.26
|
15
|
92.3
|
22
|
50
|
0.57
|
5.26
|
5
|
92.3
|
23
|
50
|
1.14
|
5.26
|
10
|
92.3
|
24
|
50
|
1.73
|
5.26
|
15
|
91.2
|
32
|
12
|
2.62
|
6.02
|
5
|
95.7
|
14
|
12
|
5.35
|
6.02
|
10
|
93.8
|
15
|
24
|
1.33
|
6.02
|
5
|
94.3
|
20
|
24
|
2.67
|
6.02
|
10
|
93.9
|
20
|
24
|
4.06
|
6.02
|
15
|
92.7
|
24
|
50
|
0.65
|
6.02
|
5
|
92.6
|
24
|
50
|
1.3
|
6.02
|
10
|
92.6
|
26
|
50
|
1.97
|
6.02
|
15
|
91.7
|
33
|
12
|
3.5
|
8.07
|
5
|
96
|
53
|
24
|
1.76
|
8.07
|
5
|
95.5
|
30
|
24
|
3.54
|
8.07
|
10
|
95
|
30
|
24
|
5.37
|
8.07
|
15
|
93.9
|
30
|
50
|
0.87
|
8.07
|
5
|
92.8
|
37
|
50
|
1.72
|
8.07
|
10
|
93.8
|
40
|
50
|
2.6
|
8.07
|
15
|
93.1
|
43
|

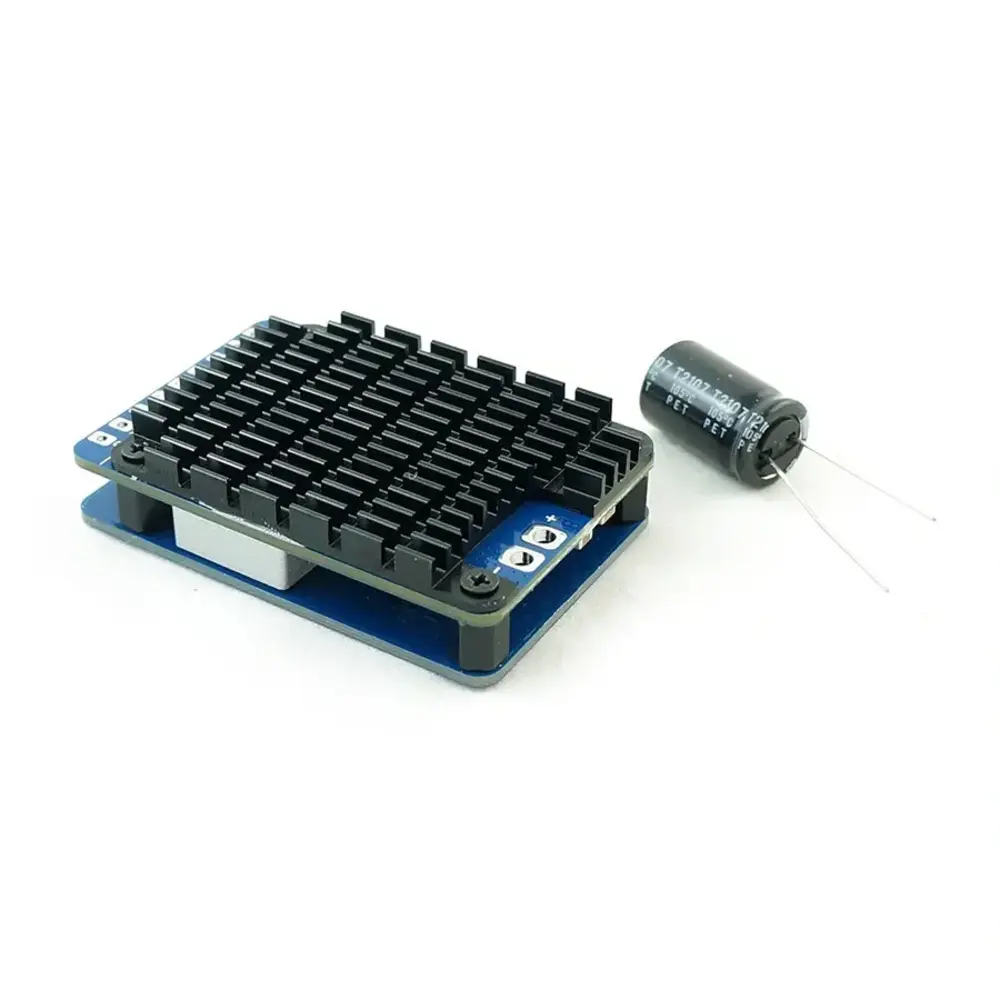

Zestaw Moduł zasilania Matek PM12S-3 zawiera
- 1x Moduł zasilania Matek PM12S-3
- 1x Kondensator Low ESR ZLJ 63V 390µF
Wskazówka: Jeśli napięcie zasilania jest niestabilne lub zawiera zakłócenia, zaleca się przylutowanie do padów wejściowych dołączonego kondensatora.
