Moduł zasilania Matek PM12S-3

https://www.bzbuas.com/web/image/product.template/595/image_1920?unique=cce20b7
Moduł zasilania Matek PM12S-3 to kompaktowy, wydajny regulator napięcia, który zapewnia stabilne zasilanie kamer, nadajników wideo i innych urządzeń pokładowych. Wyposażony w trzy niezależne wyjścia oraz wysokoprądowy BEC z możliwością wyboru napięcia (5.2 V / 6 V / 8 V, do 15 A), gwarantuje wyjątkową elastyczność i niezawodność w wymagających zastosowaniach FPV i UAV.
178,86 zł 178.86 PLN bez VAT
178,86 zł bez VAT
Zapytaj o ofertę

    Ta kombinacja nie istnieje.

    Moduł zasilania Matek PM12S-3 to solidny regulator napięcia!

    Idealny do kamer i modułów transmisyjnych

    Moduł zasilania Matek PM12S-3 to solidny regulator napięcia zaprojektowany z myślą o kamerach i modułach transmisyjnych wymagających stabilnego zasilania (dostępne wersje: 5.2V / 6V / 8V). Dzięki szerokiemu zakresowi napięcia wejściowego (9 V – 55 V) oraz zabezpieczeniu TVS, urządzenie wyposażono w trzy niezależne przetwornice typu step-down. Wyjście BEC Vx obsługuje typowy ciągły prąd do 15 A (szczytowo do 25 A). Wyjścia BEC 5V i 12V oferują ciągły prąd 4A i tolerują zwarcie przez 2 sekundy. Dzięki licznym zabezpieczeniom oraz kompaktowym wymiarom (61 × 40 × 15 mm, 53 g), moduł zapewnia niezawodne i wydajne zasilanie w wielu zastosowaniach.



    Specyfikacja Modułu zasilania Matek PM12S-3

    • Szeroki zakres napięcia wejściowego: 9V – 55V z ochroną TVS
    • 3 niezależne przetwornice step-down
    • BEC Vx: wyjście 5.2V / 6V / 8V, ciągły prąd do 15A, szczytowy do 25A
    • BEC 5V (stałe): 4A ciągły
    • BEC 12V (stałe): 4A ciągły
    • Wbudowany dzielnik napięcia 1K:20K (napięcie wyjściowe = 1/21 napięcia wejściowego)
    • Pad z sygnałem czujnika prądu (passthrough)
    • Wymiary i masa: 61 × 40 × 15 mm, 53 g



    BEC Vx (konfigurowalne napięcie)

    • Napięcie wyjściowe: 5.25V / 6V / 8V
    • Tolerancja napięcia: ±1,5%
    • Synchronous buck (przetwornica step-down) o sprawności 90–96%
    • Typowy prąd ciągły do 15A, szczytowy do 25A
    • Tętnienia napięcia: 32mV (VIN=50V, OUT 5.25V @15A), 43mV (VIN=50V, OUT @5A)
    • Prąd spoczynkowy: 10–20mA
    • Zabezpieczenie przed odwrotną polaryzacją: brak
    • Zabezpieczenie termiczne
    • Odporność na zwarcie (do 2 sek.)
    • Zabezpieczenie nadprądowe z automatycznym odzyskiwaniem
    • Wskazówka: Dla ciągłego prądu 15A wymagane napięcie wejściowe ≥ 15V



    BEC 5V

    • Napięcie wyjściowe: 5.2V ±1.5%
    • Ciągły prąd: do 4A, szczytowy: 6A
    • Tętnienia: 20mV (VIN=24V, OUT @5A), 50mV (VIN=50V, OUT @5A)
    • Zabezpieczenie przed odwrotną polaryzacją: brak
    • Zabezpieczenie termiczne
    • Odporność na zwarcie (do 2 sek.)
    • Zabezpieczenie nadprądowe z automatycznym odzyskiwaniem



    BEC 12V

    • Napięcie wyjściowe: 12V ±1.5%
    • Ciągły prąd: do 4A, szczytowy: 6A
    • Tętnienia: 18mV (VIN=24V, OUT @5A), 32mV (VIN=50V, OUT @5A)
    • Zabezpieczenie przed odwrotną polaryzacją: brak
    • Zabezpieczenie termiczne
    • Odporność na zwarcie (do 2 sek.)
    • Zabezpieczenie nadprądowe z automatycznym odzyskiwaniem
    • Wskazówka: Dla stabilnego napięcia 12V wymagane napięcie wejściowe ≥ 13V

    power-module-PM12S-3-widok-połączen-i-wyjsc

    Wejście

    Wolt

    Wejście

    Amper

    Wyjście Vx

    Wolt

    Wyjście Vx

    Amper

    Sprawność

    %

    Tętnienia

    mV

    12

    2.3

    5.26

    5

    95.3

    13

    12

    4.69

    5.26

    10

    93.4

    19

    24

    1.16

    5.26

    5

    94.5

    18

    24

    2.34

    5.26

    10

    93.7

    20

    24

    3.56

    5.26

    15

    92.3

    22

    50

    0.57

    5.26

    5

    92.3

    23

    50

    1.14

    5.26

    10

    92.3

    24

    50

    1.73

    5.26

    15

    91.2

    32

    12

    2.62

    6.02

    5

    95.7

    14

    12

    5.35

    6.02

    10

    93.8

    15

    24

    1.33

    6.02

    5

    94.3

    20

    24

    2.67

    6.02

    10

    93.9

    20

    24

    4.06

    6.02

    15

    92.7

    24

    50

    0.65

    6.02

    5

    92.6

    24

    50

    1.3

    6.02

    10

    92.6

    26

    50

    1.97

    6.02

    15

    91.7

    33

    12

    3.5

    8.07

    5

    96

    53

    24

    1.76

    8.07

    5

    95.5

    30

    24

    3.54

    8.07

    10

    95

    30

    24

    5.37

    8.07

    15

    93.9

    30

    50

    0.87

    8.07

    5

    92.8

    37

    50

    1.72

    8.07

    10

    93.8

    40

    50

    2.6

    8.07

    15

    93.1

    43

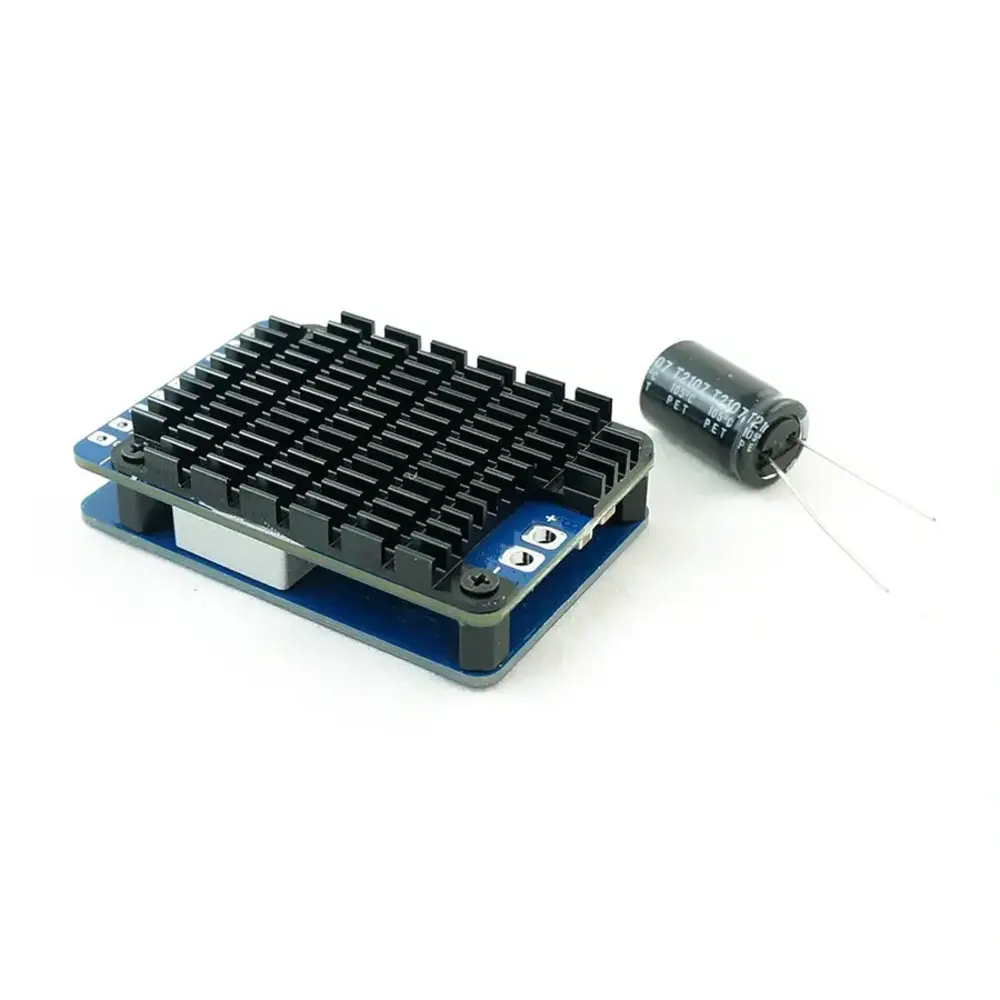

    Zestaw Moduł zasilania Matek PM12S-3 zawiera

    • 1x Moduł zasilania Matek PM12S-3
    • 1x Kondensator Low ESR ZLJ 63V 390µF

    Wskazówka: Jeśli napięcie zasilania jest niestabilne lub zawiera zakłócenia, zaleca się przylutowanie do padów wejściowych dołączonego kondensatora.
