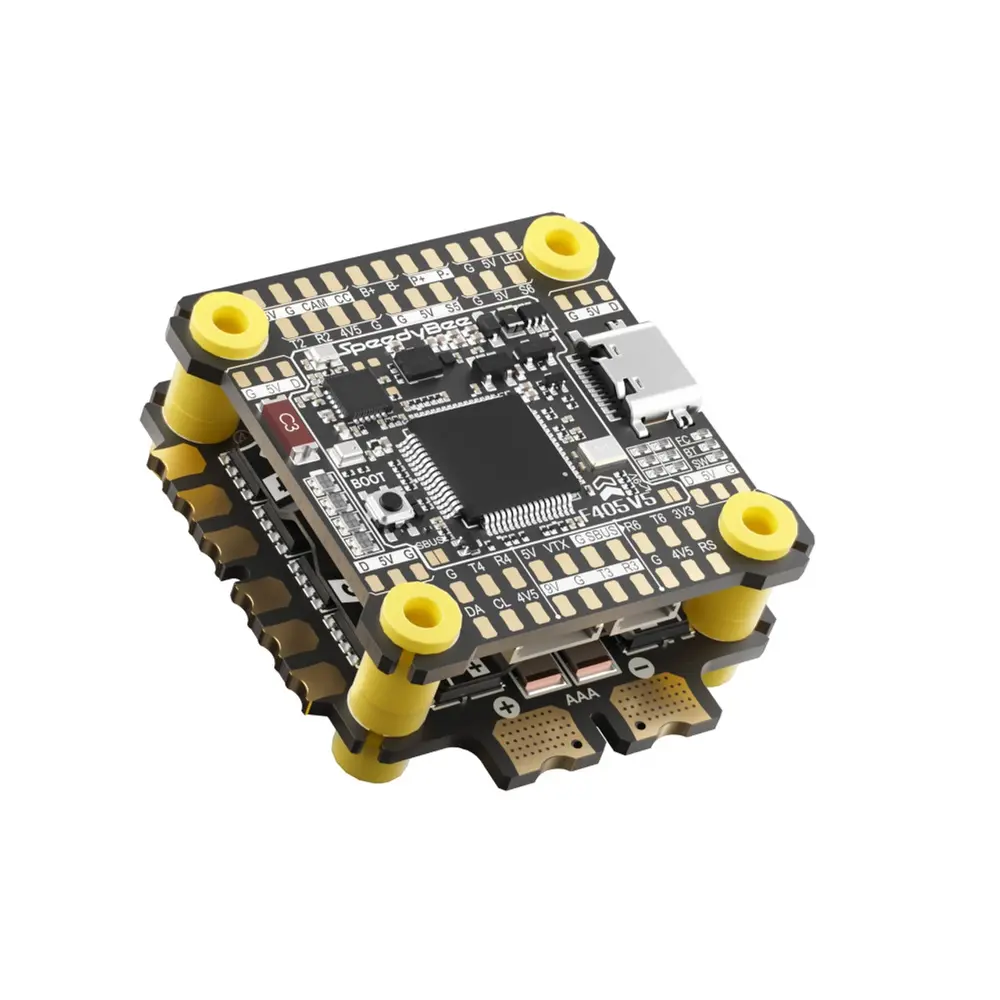

Stack SpeedyBee F405 V5 OX32 55A 30x30 kontroler lotu + ESC
Stack SpeedyBee F405 V5 OX32 55A 30x30 kontroler lotu + ESC
Precyzyjnie wykonany, dla maksymalnej wydajności
Doświadcz niezrównanej wygody i mocy dzięki temu stackowi integrującemu kontroler lotu i ESC. Zaprojektowany dla dronów FPV i modeli RC, łączy wysokowydajny kontroler lotu z 55A 4‑w‑1 ESC w kompaktowym formacie 30×30 mm. Wbudowany Bluetooth umożliwia łatwe strojenie i konfigurację bezpośrednio ze smartfona, a niezawodne sterowanie silnikami gwarantuje stabilny i responsywny lot. Lekki, trwały i gotowy do wyścigów, freestyle’u czy konstrukcji do lotów długodystansowych, ten stack upraszcza montaż i zapewnia najwyższą wydajność dla pilotów poszukujących precyzji i szybkości w jednym zestawie.
Wyłącznie do użytku w modelach samolotów / do celów rekreacyjnych.
Aby korzystać z aplikacji SpeedyBee, wymagana jest aktywacja. Postępuj zgodnie z instrukcjami zawartymi w elektronicznej instrukcji obsługi.
Funkcje Stacka SpeedyBee F405 V5 OX32 55A 30x30 kontroler lotu + ESC
- Żyroskop ICM-42688: Nowa funkcja synchronizacji zegara poprawia dokładność detekcji i zmniejsza dryft temperaturowy.
- ESC do modeli lotniczych z fabrycznie zainstalowanym OX32: Wydajna reakcja na przyspieszenie oraz bezpieczny, łagodny rozruch. Jeszcze więcej funkcji do odkrycia!
- Przeprojektowane pady montowane na PCB: Łatwiejsze lutowanie dzięki dodanym bezpośrednim złączom dla GPS i odbiornika.
- Szereg udogodnień: 4 wyjścia do pasków LED na ramionach (efekt ‘meteor’), wielokolorowe diody LED wskaźnika poziomu baterii, bezprzewodowa konfiguracja, aktualizacje firmware oraz bezprzewodowe przywracanie oprogramowania – odkryj więcej możliwości!
- Obniżony port Type-C: Niższy profil ułatwiający montaż.
- Regulator ESC o wysokiej redundancji: Pięć niklowanych szyn prądowych. Dwustronne rozpraszanie ciepła / radiator. 30 µm miedź + wysokiej klasy tranzystory MOSFET.
- Główny kontroler STM32F405: Stabilna wydajność oraz obsługa wielu platform systemowych.
- Wireless Tuning 2.0: Nowej generacji moduł Bluetooth z rozbudowanym zestawem funkcji i ulepszoną wydajnością transmisji.
- Wbudowana pamięć FLASH: Pojemność 128 Mbit (16 MB) zapewnia szerszą kompatybilność i eliminuje problemy ze zgodnością kart SD.
Wbudowany żyroskop ICM-42688 z ulepszoną redukcją szumów
Niezależny stabilizator LDO o wysokim PSRR izoluje zakłócenia zasilania. Dedykowane zewnętrzne wejście zegara zapewnia bardziej precyzyjne dane wyjściowe oraz dodatkową ochronę przed dryftem temperaturowym (funkcja wymaga Betaflight 4.6.0 lub nowszego)
Dwustopniowa architektura zasilania
Innowacyjna architektura zasilania z niezależnym zasilaniem dla peryferiów
oraz wewnętrznych układów scalonych skutecznie izoluje szumy RF i zakłócenia elektryczne
od urządzeń zewnętrznych, takich jak nadajnik wideo.
Wysokowydajne rozwiązanie DC-DC
Wbudowany w kontroler lotu, wysokowydajny układ DC-DC obsługuje skoki napięcia
do 42 V, zapewnia szybszą reakcję na zmiany obciążenia i doskonałe parametry
elektryczne oraz oferuje pełną ochronę przed przepięciami, napięciem
zwrotnym, przegrzaniem, nadprądem i przeciążeniem, zapewniając
bezpieczną i stabilną pracę podczas każdego lotu.
9 V dla nadajnika VTX
Możliwość sterowania włączaniem/wyłączaniem
wyjścia 9 V za pomocą przełącznika
w nadajniku.
Złącze 10-pinowe
Kontroler lotu i ESC do mają 10-pinowe złącze z podwójnym
wejściem zasilania, zwiększające bezpieczeństwo
i odporność na awarie.
Wbudowany główny kontroler STM32F405
Stabilna wydajność i obsługa wielu platform
Kompatybilny z Betaflight i INAV
(Fabrycznie wgrany Betaflight; przyszłe wsparcie dla INAV)
Wbudowany układ pamięci do Blackbox
16 MB wbudowanej pamięci Blackbox z obsługą firmware dla wielu platform
Gotowy do użycia bez problemów ze zgodnością
Zintegrowany inteligentny przełącznik otwiera nowe możliwości
Sterowanie wyjściem 5 V bezpośrednio z aparatury RC po przeprowadzeniu prostej
konfiguracji. Stabilne wyjście o wydajności do 1,5 A pozwala zasilać akcesoria
bez dodatkowych przełączników – idealne do projektów DIY, takich jak
oświetlenie czy inne kreatywne zastosowania.
Wireless Tuning 2.0 – ulepszona funkcjonalność
i poprawiona wydajność
Nowo zmodernizowana
architektura algorytmów
Stabilniejsza transmisja danych i szybsza reakcja
Bezprzewodowa aktualizacja
firmware przez aplikację
Dodaje bezprzewodową aktualizację firmware przez aplikację oraz funkcję „unbrick” jednym kliknięciem w porównaniu do poprzedniej generacji
Wielokolorowe diody LED
poziomu baterii
Wielokolorowe diody LED wskazujące poziom baterii (nowość w porównaniu z poprzednią generacją)
Obsługa 4 pasków LED typu Meteor
(Sterowanie za pomocą Betaflight)
Pełnoprawna bezprzewodowa konfiguracja przez aplikację
Nie ma potrzeby noszenia ciężkiego komputera
Przeprojektowane pady i ramka PCB – lepsze wrażenia użytkownika
Bardziej kompaktowe i łatwiejsze w montażu niż w poprzedniej generacji
Nowo zaprojektowane kształty padów kontrolera lotu i ESC minimalizują problemy z nadmiarem cyny, ułatwiając lutowanie i zwiększając jego precyzję.
Nowo zaprojektowane pady kontrolera lotu, ESC i ramki PCB są tak skonstruowane, aby unikać obszaru lutowania ESC, co pozwala na konserwację bez demontażu kontrolera lotu.
Obniżony port USB Type-C
Obniżone gniazdo skutecznie zapobiega odłączaniu się USB w ekstremalnych warunkach! Profil obniżony o 2 mm ułatwia instalację baterii i konserwację.
Fabrycznie nałożona powłoka dla dodatkowej ochrony
Kontroler lotu i ESC do modeli samolotów są fabrycznie pokryte powłoką konformalną, zapewniającą ochronę przed wilgocią, pozostałościami cyny, sokami roślinnymi i innymi trudnymi warunkami.
Oprogramowanie OX32 – wysoka wydajność od startu
Wstępnie wyposażony w wysokowydajne oprogramowanie OX32 dla regulatorów ESC modeli samolotów, z efektywnym algorytmem DMA zapewniającym szybszą reakcję przyspieszenia, łagodny rozruch i większą odporność. Zakresy przepustnicy zostały zoptymalizowane dla stabilnego lotu w różnych stylach pilotażu.
Kompatybilny ze śmigłami o małym skoku, poprawiając stabilność lotu i osiągi w zakrętach.
Całkowicie nowy projekt regulatorów ESC – zwiększona niezawodność
Wbudowana ochrona przed przepięciami i napięciem zwrotnym oraz zabezpieczenie przed przypadkowym włączeniem zainicjowanym elektrostatyką.
Nominalne: 55 A ciągłego, 70 A szczytowego prądu.
(standard testów drugiej generacji, rzeczywista wydajność przekracza wcześniejsze 60 A)
Wyposażony w 24 nowe, wysokiej jakości, oryginalne kondensatory TDK.
Schemat połączeń Stacka SpeedyBee F405 V5 OX32 55A 30x30 kontroler lotu + ESC
Połączenia z kontrolerem lotu (FC) i silnikami
Wskazówka: Aby chronić kontroler lotu AIO przed uszkodzeniem spowodowanym chwilowymi skokami napięcia przy włączaniu, zaleca się użycie dołączonego kondensatora1000 µF.
Instrukcje okablowania FC i regulatora ESC
Przy mocowaniu stacka należy użyć dołączonych do zestawu czarnych podkładek silikonowych M3, co zapewni odpowiednią przestrzeń między kontrolerem lotu a ESC.
Układ Stacka SpeedyBee F405 V5 OX32 55A 30x30 kontroler lotu + ESC
Wymiary Stacka SpeedyBee F405 V5 OX32 55A 30x30 kontroler lotu + ESC
Specyfikacja Kontrolera lotu SpeedyBee F405 V5
Mikrokontroler | STM32F405 |
IMU (Żyroskop) | ICM42688P |
Port USB | Nowy interfejs Type-C |
Barometr | SPA06-003 |
Układ OSD | AT7456E |
Pełne wsparcie dla tuningu przez Bluetooth | Obsługiwane. Połącz się przez aplikację SpeedyBee do flashowania firmware FC i ustawiania parametrów. Wymagana aktywacja opisana w instrukcji. |
Bezprzewodowa aktualizacja firmware FC | Obsługiwane |
Połączenie z DJI Air Unit | Obsługuje bezpośrednie podłączenie 6-pinowe lub lutowanie |
Blackbox | Obsługiwany, wbudowany chip pamięci 16MB |
Napięcie wejściowe | Akumulator LiPo 3–6S |
Niezależne wyjście 5V BEC | 9 grup (4× pady +5V z przodu, 1× pad BZ+ dla buzzera, 4× pady +5V w narożnikach dla diod LED). Prąd wyjściowy łącznie: 2,5A |
Niezależne wyjście 9V BEC | 2 grupy (1× pad 9V z przodu, 1× wyjście 9V w złączu z tyłu). Prąd wyjściowy łącznie: 2,5A. Obsługuje zdalne włączanie/wyłączanie PINIO |
Zasilanie MCU i żyroskopu | Niezależny regulator LDO |
Wyjście 3,3V | 1 grupa (1× pad 3,3V z przodu) |
Wyjście 4,5V | 3 grupy (3× pady 4,5V z przodu). Może zasilać odbiornik i GPS przy zasilaniu FC przez USB. Maksymalny prąd wyjściowy: 1A |
Sygnał ESC | Pady M1–M4 i 10-pinowe złącze z tyłu |
Sygnał serwomechanizmu | Pady S5–S6 z przodu |
Wejście telemetryczne ESC | Obsługiwane (UART5) |
Pad do tuningu kamery Betaflight | Obsługiwany (pad CC z przodu) |
I2C | Obsługiwane (złącze GPS + pady) |
UART | UART1 (Bluetooth); |
Pady ST LED | Obsługiwane, na przednich padach G/5V/LED; sterowane przez firmware FC |
Pady taśmy Meteor LED | Obsługiwane. Przełączanie między trybami SB-LED i ST-LED za pomocą przycisku BOOT lub aplikacji. W trybie SB-LED sterowane przez chip ESP32 Bluetooth |
Pady buzzera | Obsługiwane |
Przycisk BOOT | [A] Przytrzymaj BOOT przy włączaniu, aby wymusić tryb DFU do flashowania [B] Przy zasilaniu w trybie gotowości – krótkie naciśnięcie zmienia tryby wyświetlania LED; długie naciśnięcie przełącza SB-LED/ST-LED. W trybie ST-LED, LED1–LED4 sterowane przez firmware FC |
Pady RSSI | Obsługiwane |
SmartPort | Nieobsługiwane |
Obsługiwany firmware FC | Betaflight |
Nazwa oprogramowania (Target) | SPEEDYBEEF405V5 |
Wersja fabrycznie zainstalowanego oprogramowania | Betaflight 4.5.2 |
Wersja Betaflight Configurator | Betaflight 10.10.0 |
Otwory montażowe | 30,5 × 30,5 mm (Ø4 mm), z bocznym wycięciem |
Wymiary | 39 mm (D) × 39 mm (S) × 4,9 mm (W) |
Masa | 8,1 g |
Specyfikacja Regulatora ESC SpeedyBee OX32 55A 32 55A 4-in-1
Domyślny firmware | OX32 |
Prąd ciągły | 55A (na kanał) / 220A (4-w-1) |
Prąd maksymalny | 70A (na kanał) / 280A (4-w-1) |
Dioda ochronna TVS | Tak (wbudowana) |
Kondensator zewnętrzny | Kondensator stały 1000 µF (w zestawie) |
Protokół ESC/Silnik | DSHOT300/600 |
Napięcie wejściowe | 3-6S LiPo |
Wyjście mocy | VBAT |
Czujnik prądu | Obsługiwane |
Telemetria ESC | Obsługiwane |
Otwory montażowe | 30,5 × 30,5 mm (Ø4 mm), z bocznym wycięciem |
Wymiary | 40,9 mm (D) × 44,9 mm (S) × 8,0 mm (W) (wraz z radiatorem) |
Masa | 19,1 g |
Strona do konfiguracji ESC | |
Miernik prądu | Obsługiwane (Scale=27, Offset=-2644) |
Zawartość zestawu Stack SpeedyBee F405 V5 OX32 55A 30x30 kontroler lotu + ESC
- 1x Kontroler lotu SpeedyBee F405 V5
- 1x Regulator ESC SpeedyBee OX32 55A 32 55A 4-in-1
- 1x Kabel łączący kontroler lotu z ESC (SH1.0 10pin*25 mm)
- 1x Kabel łączący kontroler lotu z ESC (SH1.0 10pin*75 mm)
- 1x Kabel do DJI Air Unit (SH1.0, 6-pin, 80 mm)
- 1x Kabel GPS 6-pin + terminal SH1.0 (120 mm)
- 1x Kabel GPS 4-pin + terminal SH1.0 (6-pin → 4-pin, 120 mm)
- 1x Kabel do odbiornika (SH1.0, 4-pin, 100 mm)
- 1x Przewód zasilający XT60 (120 mm)
- 4x Śruby montażowe M3 (30 mm)
- 1x Skrócona instrukcja obsługi
- 5x Nakrętki nylonowe M3
- 5x Czarne podkładki silikonowe M3
- 2x Koszulki termokurczliwe do kondensatora
- 5x Silikonowe wibroizolatory kontrolera lotu
- 5x Silikonowe wibroizolatory ESC
- 1x Kondensator 35 V 1000 µF
