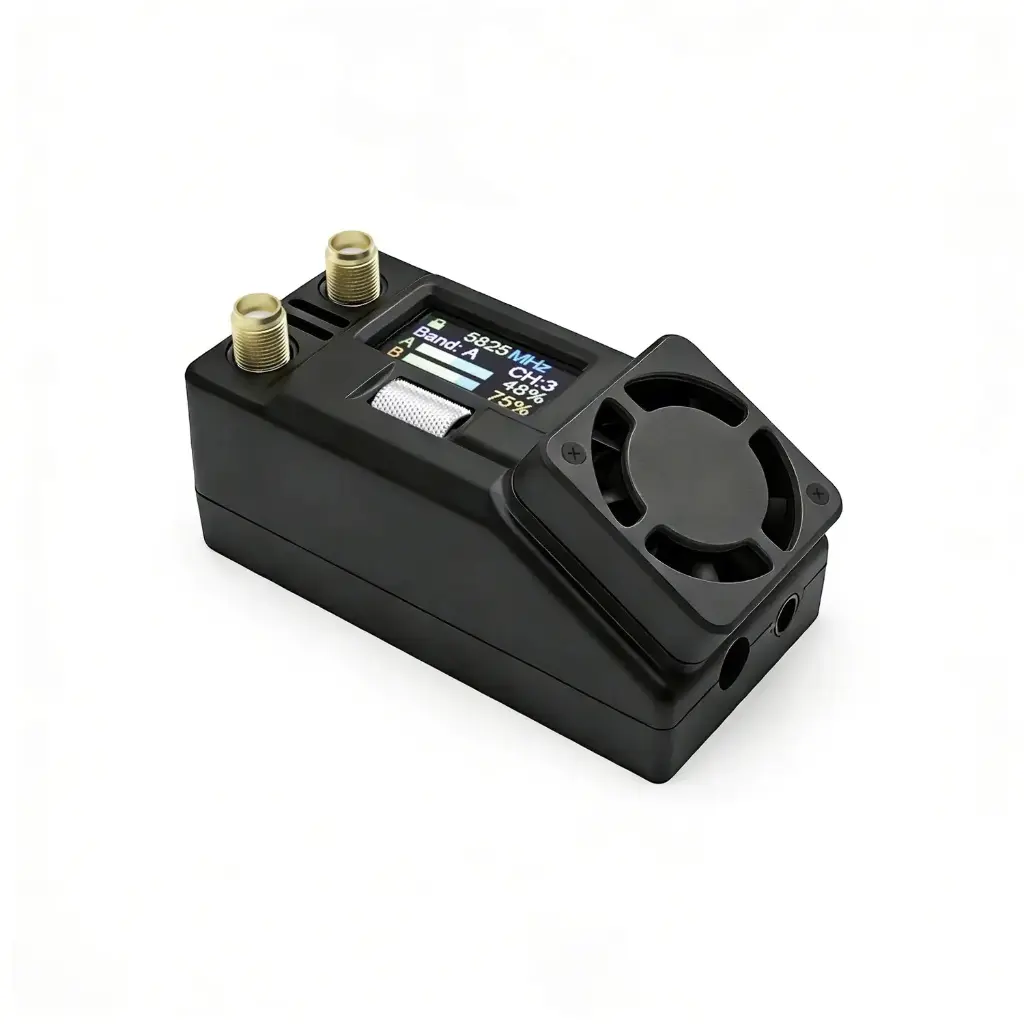

Odbiornik wideo SKYZONE SteadyView X 5.8GHz
Stabilny odbiór sygnału FPV z Odbiornikiem wideo SKYZONE SteadyView X 5.8GHz
Odbiornik wideo SKYZONE SteadyView X 5.8GHz to zaawansowany moduł odbiornika FPV wyposażony w technologię SteadyView, która łączy sygnały z dwóch anten w jeden stabilny obraz. Rozwiązanie to ogranicza zakłócenia, takie jak zrywanie czy „rolling” obrazu, szczególnie w środowiskach o dużej liczbie odbić sygnału. Wbudowany ekran IPS oraz pokrętło sterujące ułatwiają konfigurację urządzenia, a obsługa zestawu stacji naziemnej pozwala korzystać z odbiornika z monitorami lub goglami FPV wyposażonymi w wejście AV. Moduł posiada także wbudowany system ELRS Backpack, umożliwiający synchronizację VTX i VRX przy użyciu nadajnika ELRS oraz skryptów Lua.
Pokrętło sterujące
Wbudowane pokrętło shuttle wheel umożliwia szybkie i wygodne sterowanie funkcjami odbiornika. Dzięki precyzyjnej konstrukcji CNC użytkownik może łatwo zmieniać ustawienia bez potrzeby korzystania z dodatkowych przycisków.
Wąskopasmowy filtr sygnału
Odbiornik wideo SKYZONE SteadyView X 5.8GHz wykorzystuje specjalny filtr wąskopasmowy, który ogranicza zakłócenia i poprawia stabilność odbieranego sygnału. Dzięki temu obraz FPV pozostaje czytelny nawet w środowiskach o dużym natężeniu transmisji radiowych.
Kolorowy ekran IPS
Odbiornik wyposażony jest w 0,96-calowy kolorowy ekran IPS, który umożliwia wygodne sprawdzanie ustawień i parametrów pracy urządzenia. Dzięki dobrej czytelności ekran pozostaje widoczny nawet przy jasnym oświetleniu.
Zestaw Ground Station KIT do budowy stacji naziemnej
Odbiornik wideo SKYZONE SteadyView X 5.8GHz może pracować także jako element stacji naziemnej dzięki dołączonemu zestawowi Ground Station KIT. Rozwiązanie to pozwala łatwo podłączyć moduł do monitorów lub gogli FPV wyposażonych w wejście AV, tworząc wygodne stanowisko odbiorcze do obserwacji obrazu z drona. Taka konfiguracja sprawdza się zarówno podczas testów sprzętu, jak i w sytuacjach, gdy kilka osób chce jednocześnie obserwować transmisję wideo z lotu.
Stabilny obraz dzięki technologii SteadyView
Technologia SteadyView zastosowana w odbiorniku wideo SKYZONE SteadyView X 5.8GHz łączy sygnały z dwóch anten w jeden stabilny obraz. Dzięki temu ograniczane są typowe zakłócenia analogowej transmisji FPV, takie jak zrywanie obrazu czy efekt „rolling” pojawiający się w środowisku z wieloma odbiciami sygnału. Zaawansowane przetwarzanie sygnału sprawia, że obraz pozostaje bardziej płynny i czytelny, co przekłada się na większy komfort i pewność podczas lotu.
Najczęściej zadawane pytania (FAQ) - Odbiornik wideo SKYZONE SteadyView X 5.8GHz
Odbiornik wykorzystuje technologię łączenia sygnałów, która scala dwa odbierane sygnały w jeden stabilny obraz. Dzięki temu ogranicza zrywanie obrazu oraz zakłócenia powstające w środowiskach z odbiciami sygnału, zapewniając bardziej stabilny i czytelny obraz FPV.
Tak. Urządzenie obsługuje tryb diversity oraz różne tryby MIX, które łączą sygnał z dwóch odbiorników. Pozwala to uzyskać bardziej stabilny obraz oraz lepszą kompatybilność z różnymi kamerami FPV.
Tak. Dzięki zestawowi Ground Station KIT oraz wyjściu AV odbiornik można podłączyć zarówno do kompatybilnych gogli FPV, jak i do monitorów lub innych urządzeń posiadających wejście AV.
Urządzenie obsługuje szeroki zakres zasilania od 2S do 6S LiPo. Odbiornik posiada także port USB-C, który umożliwia aktualizację oprogramowania.
Tak. Odbiornik posiada wbudowany ELRS VRX Backpack, który pozwala synchronizować nadajnik wideo (VTX) z odbiornikiem przy użyciu nadajników ELRS oraz skryptów Lua.
Odbiornik wideo SKYZONE SteadyView X 5.8GHz - specyfikacje
Częstotliwość | 5,3–6 GHz, 6 pasm × 8 kanałów |
Czułość | -98 dBm ±1 dBm |
Filtr wąskopasmowy | Yes |
Złącza antenowe | 2 × Standard SMA-K, 50 Ω |
Tryby | Mix1, Mix2, Mix3, Diversity, Single RX |
Wyjście wideo | 1.0 Vp-p Typ. / 75 Ω |
Wyjście audio | Brak wyjścia audio |
Napięcie | 6,5–26 V |
Pobór prądu | Wejście 12 V przy 240 mA (normalny), 180 mA Single RX |
DC IN | Ø 5,5 mm / Pin 2,1 mm |
A/V wyjście | Ø 3,5 mm |
USB | Type-C, aktualizacja oprogramowania |
Ekran | 0,96" kolorowy LCD |
Kąt widzenia | ALL View |
Wymiary | 65(dł) × 32(szer) × 32(wys) mm |
Waga | 49 g |
Zestaw Odbiornik wideo SKYZONE SteadyView X 5.8GHz zawiera
- 1x Odbiornik wideo SKYZONE SteadyView X 5.8GHz
- 1x Antena kierunkowa 5.8G
- 1x Antena dookólna 5.8G
- 1x Osłona modułu SKYZONE SKY04X
- 1x Osłona modułu FATSHARK
- 1x Przewód XT60-DC 5,5*2,1
- 1x Przewód wideo 3,5mm 1,2m
- 1x Instrukcja obsługi
