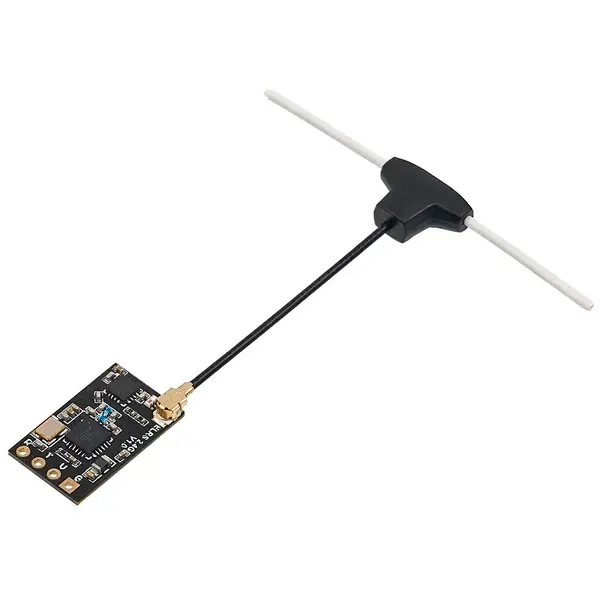

Odbiornik RC BetaFPV ELRS Nano 2.4G 46mm

Odbiornik RC BetaFPV ELRS Nano 2.4G 46mm

Odbiornik RC BetaFPV ELRS Nano 2.4G 46mm daje Twojemu dronowi FPV szybkie łącze ExpressLRS bez wagi, którą dałoby się odczuć w powietrzu. Telemetria 100 mW odsyła dane do aparatury z ponad pięciokrotnie większą mocą niż w modelu Lite, więc latasz pewniej. Przylutuj cztery przewody, sparuj go trzykrotnym włączeniem zasilania i zamiast grzebać w ustawieniach, po prostu lataj.

38,21 zł bez VAT

Ta kombinacja nie istnieje.

Dodaj do koszyka Buy now

Regulamin

Mocna telemetria w dronie FPV dzięki Odbiornikowi RC BetaFPV ELRS Nano 2.4G 46mm

Odbiornik RC BetaFPV ELRS Nano 2.4G 46mm to kompaktowy odbiornik ExpressLRS do dronów FPV. Waży ok. 0,7 g (sam odbiornik) i ma wymiary zaledwie 12 x 19 mm. Zbudowano go na mikrokontrolerze ESP8285 i układzie radiowym SX1280 ze wzmacniaczem PA+LNA, a telemetrię odsyła z mocą 100 mW (20 dBm). Dołączona antena T ma przewód o długości 46 mm i wpina się w złącze U.FL (IPEX MHF). Odbiornik zasilany jest napięciem 5 V i komunikuje się z kontrolerem lotu przez protokół CRSF. Fabrycznie ma firmware ELRS 3.3.0. Pamiętaj, że do sparowania odbiornik i nadajnik muszą mieć tę samą wersję ELRS.

Odbiornik RC BetaFPV ELRS Nano 2.4G 46mm Kluczowe cechy

Mała waga

Sam odbiornik waży ok. 0,7 g i ma wymiary zaledwie 12 x 19 mm. Łatwo zmieścisz go w ciasnej ramie, a dron nie niesie zbędnych gramów.

Mocna telemetria

Telemetria odsyłana jest do aparatury z mocą 100 mW (20 dBm). To ponad pięć razy więcej niż w modelu Lite, więc sygnał zwrotny do aparatury jest silniejszy.

Wzmacniacz sygnału

Układ radiowy SX1280 ze wzmacniaczem PA+LNA, sterowany mikrokontrolerem ESP8285. PA wzmacnia sygnał wysyłany, a LNA słaby sygnał odbierany, co daje pewniejsze łącze.

Antena w zestawie

Antena T z przewodem 46 mm, wpinana w złącze U.FL (IPEX MHF). Masz wszystko do montażu od razu po wyjęciu z pudełka i nie musisz kupować osobnej anteny.

Proste podłączenie

Cztery przewody do wolnego portu UART w kontrolerze lotu i protokół CRSF. Montaż jest szybki, a konfiguracja w Betaflight sprowadza się do kilku ustawień.

Gotowy do parowania

Fabrycznie ma firmware ELRS 3.3.0, więc z nadajnikiem w tej samej wersji sparujesz go od razu, bez flashowania. Parowanie to tylko trzykrotne włączenie zasilania.

Odbiornik RC BetaFPV ELRS Nano 2.4G 46mm Budowa

Budowa Odbiornika RC BetaFPV ELRS Nano 2.4G 46mm

Podłączenie i parowanie Odbiornika RC BetaFPV ELRS Nano 2.4G 46mm

Przylutuj odbiornik do wolnego portu UART w kontrolerze lotu: RX do TX kontrolera, TX do RX kontrolera, 5V do 5V i GND do GND. Upewnij się, że Twój kontroler lotu obsługuje szeregowy protokół CRSF.

Schemat podłączenia Odbiornika RC BetaFPV ELRS Nano 2.4G 46mm

Konfiguracja w Betaflight

W zakładce Ports włącz Serial Rx na porcie UART, do którego podłączony jest odbiornik (np. UART3).
W zakładce Configuration wybierz Serial-based receiver i ustaw protokół CRSF.
Telemetria jest opcjonalna. Zajmuje sloty nadawania, więc po jej włączeniu spada częstotliwość aktualizacji drążków.

Parowanie

Trzykrotnie włącz i wyłącz zasilanie odbiornika.
Szybkie podwójne miganie diody oznacza, że odbiornik jest w trybie parowania.
Włącz tryb parowania w aparaturze lub module nadawczym.
Dioda świecąca stale oznacza, że odbiornik jest sparowany. Zapamiętuje parowanie i przy kolejnym włączeniu łączy się automatycznie.

Odbiornik RC BetaFPV ELRS Nano 2.4G 46mm Specyfikacja

Waga	ok. 0,7 g (sam odbiornik)
Wymiary	12 x 19 mm
Pasmo częstotliwości	2,4 GHz ISM
Moc telemetrii	100 mW (20 dBm)
Mikrokontroler	ESP8285
Układ radiowy	SX1280 + PA+LNA
Protokół	CRSF
Napięcie zasilania	5 V
Złącze anteny	U.FL (IPEX MHF)
Antena	Antena T
Długość przewodu anteny	46 mm
Firmware	ELRS 3.3.0 (fabrycznie)

Zestaw Odbiornik RC BetaFPV ELRS Nano 2.4G 46mm zawiera

1x Odbiornik BetaFPV ELRS Nano
1x Antena T BetaFPV
2x Zapasowa koszulka termokurczliwa
4x Przewód silikonowy 30AWG
1x Listwa goldpin 1x4
1x Instrukcja obsługi

Zawartość zestawu Odbiornika RC BetaFPV ELRS Nano 2.4G 46mm
