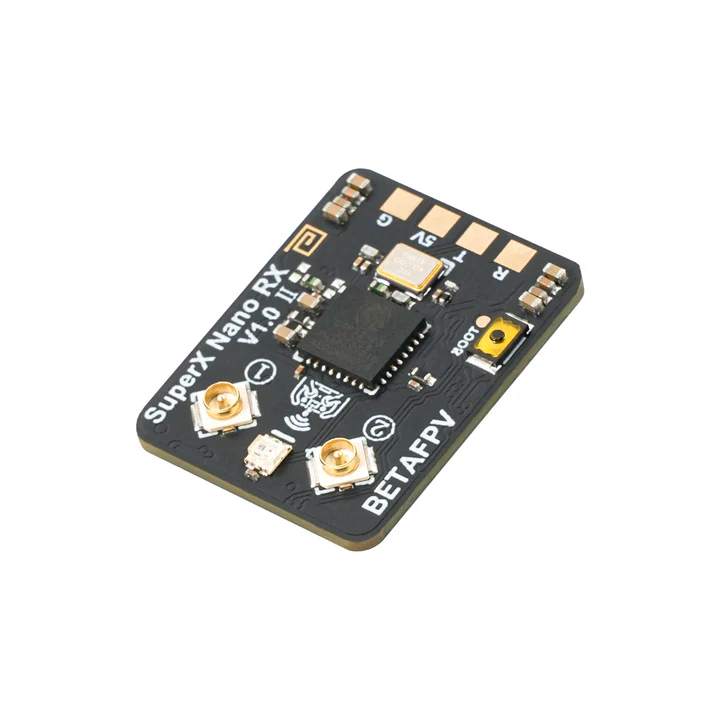

Odbiornik RC BetaFPV SuperX ELRS Gemini Xross Nano 2.4G+868M
Odbiornik RC BetaFPV SuperX ELRS Gemini Xross Nano 2.4G+868M
Moc dwóch pasm. Maksymalna wydajność.
Kompaktowy odbiornik dual-band ELRS z technologią Gemini Xross zapewniający niezawodne sterowanie long-range. ExpressLRS Gemini rewolucjonizuje sterowanie RC dzięki wykorzystaniu prawdziwej dywersyfikacji sprzętowej do jednoczesnej transmisji w pasmach 2.4GHz oraz 868MHz. W przeciwieństwie do klasycznych systemów, Gemini wykorzystuje niezależne tory nadawczo-odbiorcze, zapewniając wyższą jakość połączenia (LQ), która sprawdza się nawet w wymagających środowiskach, takich jak tory wyścigowe czy obszary miejskie.
Kluczowe cechy Odbiornika BetaFPV SuperX ELRS Gemini Xross Receiver Nano 2.4G+868M
Dual-band 2.4G+868M
Zoptymalizowany dla pasma 868MHz, zapewnia wyjątkowy zasięg, świetną penetrację sygnału i wysoką niezawodność połączenia. Idealny do lotów long-range oraz wymagających środowisk RF.
LoRa i FSK
LoRa oferuje doskonały zasięg i odporność na zakłócenia, natomiast ultraszybki FSK 1000Hz gwarantuje minimalne opóźnienia i natychmiastową reakcję sterowania. Idealny zarówno do wyścigów, jak i lotów long-range.
ESP32-C3+LR1121
Wyposażony w wydajny układ ESP32-C3 oraz nowoczesny chip RF Semtech LR1121 dla stabilnej łączności, szybkiego przetwarzania i niezawodnej telemetrii. Stworzony z myślą o wymagających pilotach FPV.
ExpressLRS Gemini
Technologia ExpressLRS Gemini wykorzystuje jednoczesną transmisję dual-band dla jeszcze większej stabilności i ochrony sygnału. Utrzymuj pewne połączenie nawet w trudnych warunkach RF.
Konfiguracja
Odbiornik SuperX ELRS Gemini Xross aktualnie obsługuje protokoły CRSF/SBUS/SUMD. Poniżej, na przykładzie protokołu CRSF, przedstawiono sposób podłączenia oraz konfiguracji pinów z kontrolerem lotu opartym na oprogramowaniu Betaflight.
Schemat połączenia:
Konfiguracja pinów złącza JST SH:
Specyfikacje Odbiornika RC BetaFPV SuperX ELRS Gemini Xross Receiver Nano 2.4G+868M
MCU | ESP32-C3 |
Moc telemetryczna | 20 dBm |
Napięcie wejściowe | 5 V |
Protokoły | CRSF, SBUS, SUMD, DJI RS2 Pro, MAVLink |
Układ RF | Podwójny LR1121 |
Tryb odbioru | Diversity/Gemini |
Pasmo częstotliwości | 868M+2.4G |
Złącze antenowe | U.FL x2 |
Waga | 1.45 g |
Wymiary | 16.3 x 21.4 mm |
Nazwa LUA | BFPV SuperX Nan |
Zalecane | Drony 5'' + (freestyle, fotografia, długodystansowe) |
Zestaw Odbiornik RC BetaFPV SuperX ELRS Gemini Xross Receiver Nano 2.4G+868M zawiera
- 1x Odbiornik SuperX Nano
- 2x Antena dual-band T
- 1x Przewód SH1.0 (dwustronny)
- 2x Koszulka termokurczliwa
- 1x Instrukcja użytkowania
