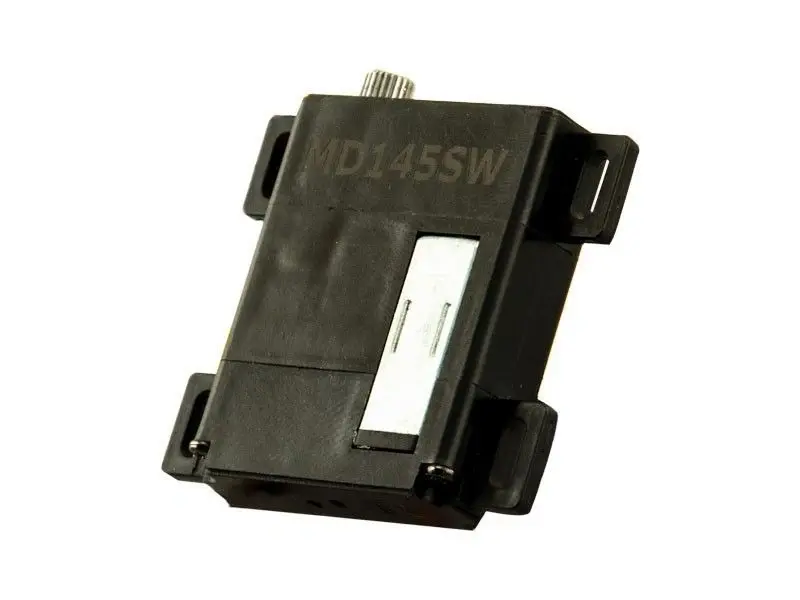

Serwomechanizm Hitec MD145SW-UAVCAN / DroneCAN (ST)
Niezawodna precyzja i cyfrowa kontrola z Serwomechanizmem Hitec MD145SW-UAVCAN / DroneCAN (ST)
Serwomechanizm Hitec MD145SW-UAVCAN / DroneCAN (ST) to rozwiązanie stworzone z myślą o najbardziej wymagających platformach bezzałogowych. Dzięki wykorzystaniu zaawansowanego interfejsu komunikacyjnego, ten sprzęt zapewnia w pełni bezpieczną i odporną na zakłócenia transmisję danych między kontrolerem lotu a elementami wykonawczymi. Zastosowanie wysokiej klasy komponentów mechanicznych eliminuje niepożądane luzy i gwarantuje perfekcyjne pozycjonowanie w każdych warunkach. Wybierając Serwomechanizm Hitec MD145SW-UAVCAN / DroneCAN (ST), decydujesz się na produkt, który wyznacza standardy responsywności i solidności dla dronów komercyjnych.
Standardowe funkcje programowania Serwomechanizmu Hitec MD145SW-UAVCAN / DroneCAN (ST)
Ważne informacje o programatorze DPC-20
- Typ sprzętu: interfejs USB-C do PC z 3-pinowym (PWM/TTL) i 4-pinowym (RS485/CAN) złączem.
- Możliwość konfigurowania i testowania cyfrowych serwomechanizmów HITEC.
- Kompatybilny z różnymi metodami sterowania (PWM, RS485, CAN), oferując płynne przejście z przestarzałych jednostek DPC-11, DPC-485 i DPC-CAN.
- Różne serie siłowników serwo wymagają dedykowanych programów interfejsu użytkownika z powodu różnic w protokołach komunikacyjnych.
- Upewnij się, że podłączasz odpowiednie zasilanie do DPC-20 dla podłączonego siłownika serwo.
- Dla siłowników serwo (Serie 5/7, Serie 9, Serie D/MD) podłącz do 3-pinowego portu na DPC-20, a zasilanie podłącz do pinów BAT- i BAT+ na 4-pinowym porcie, zwracając szczególną uwagę na polaryzację.
- Diagramy okablowania DPC-20 znajdują się na
DPC-20 UI HUB Dokumentacja- LINK
Przydatna dokumentacja do pobrania dla serwomechanizmu Hitec MD145SW-UAVCAN / DroneCAN (ST)
Serwomechanizm Hitec MD145SW-UAVCAN / DroneCAN (ST) Specyfiakcja
Układ sterowania | PWM/TTL(Half Duplex) |
Typ czujnika położenia | Bezkontaktowy enkoder magnetyczny |
Typ silnika | Rdzeniowy szczotkowy węglowy (Cored Carbon Brush) |
Zakres napięcia roboczego | 3,5V do 8,4V |
Zakres ruchu roboczego | Domyślnie ±60º, Programowalny maksymalnie ±320° |
Ciągły obrót | nie dotyczy |
Zakres temperatury pracy | -20˚C do +60˚C (-4˚F do +140˚F) |
Zakres temperatury przechowywania | -30˚C do +80˚C (-22˚F do +176˚F) |
Długość przewodu przyłączeniowego | 300mm (11,811 cala) |
Przekrój przewodu przyłączeniowego | 24AWG |
Wymiary | 30,0mm x 10,0mm x 37,0mm (1,181 cala x 0,394 cala x 1,457cala ) |
Waga | 26,5g (0.935oz) |
Typ łożyskowania | 2 łożyska kulkowe |
Materiał obudowy | Tworzywo konstrukcyjne |
Materiał przekładni | 1 metal-plastik oraz 4 metalowych kół zębatych |
Luz przekładni | Maks. 0.5° |
Wielowypust wału wyjściowego | M25T (Ø5) |
Stopień ochrony IP | IP4X |
Typ wzmacniacza serwomechanizmu | Programowalny cyfrowy, 32-bitowy |
Napięcie | 4,8V | 6,0V | 7,4V |
Prędkość bez obciążenia | 0,21sec/60° | 0,17sec/60° | 0,14sec/60° |
Moment zablokowania | 4,9kgf·cm (68,05oz·in) | 5,9kgf·cm (81,94oz·in) | 7,0kgf·cm (97,21oz·in) |
Moment przy maksymalnej sprawności | 1,0kgf·cm (13,89oz·in) | 1,2kgf·cm (16,66oz·in) | 1.4kgf·cm (19,44oz·in) |
Prąd spoczynkowy | 30mA | 30mA | 30mA |
Prąd pracy bez obciążenia | 200mA | 230mA | 260mA |
Prąd zablokowania | 1600mA | 2000mA | 2500mA |
Martwa strefa | 2μs | 2μs | 2μs |
Zestaw Serwomechanizm Hitec MD145SW-UAVCAN / DroneCAN (ST) zawiera
- 1x Serwomechanizm Hitec MD145SW-UAVCAN / DroneCAN (ST)
- 2x Zestaw orczyków (1x Plastykowy , 1 x Metalowy)
- 1x Ramka montażowa
- 1x Zestaw śrub montażowych
