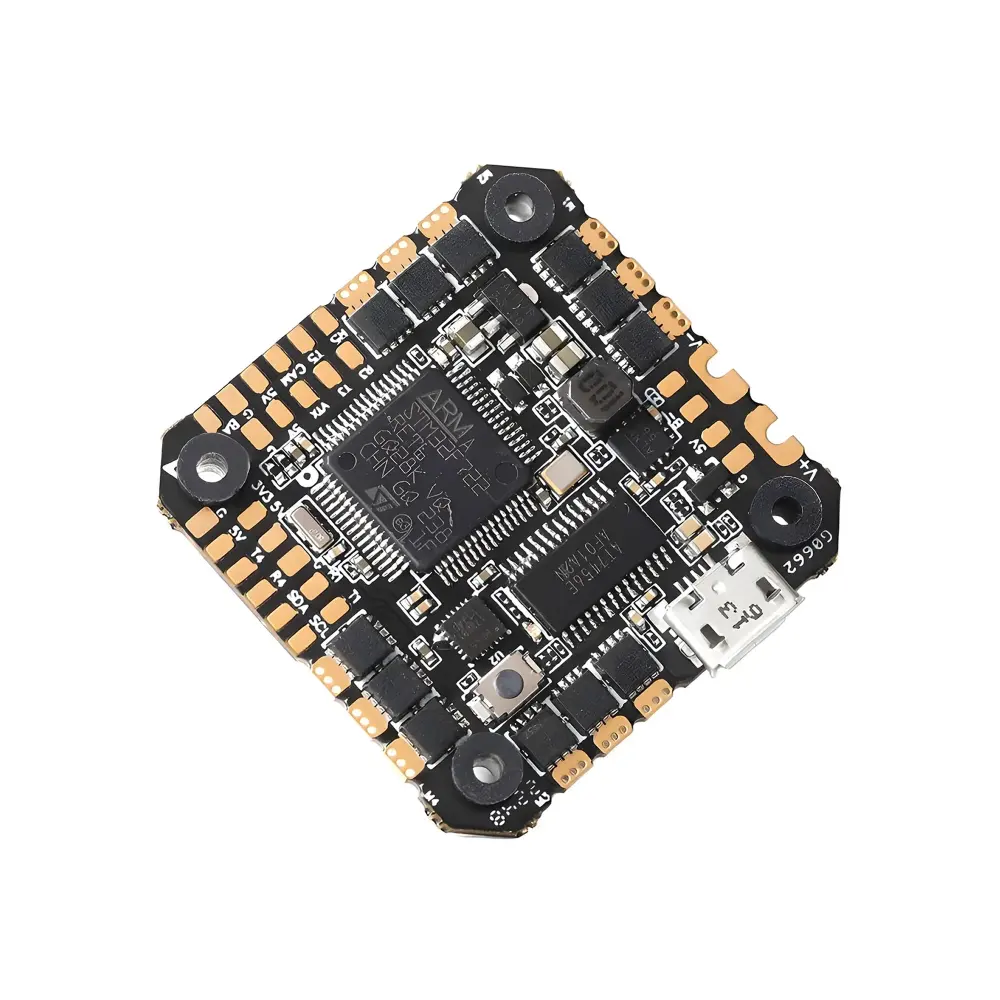

Kontroler lotu AIO T-Motor F7 AIO 35A 6S
Kompaktowe centrum sterowania do cinewhoopa i toothpicka – Kontroler lotu AIO T-Motor F7 AIO 35A 6S
Kontroler lotu AIO T-Motor F7 AIO 35A 6S ogranicza liczbę osobnych płytek i przewodów, ponieważ integruje układ sterowania oraz ESC 4 w 1. Procesor F7 zapewnia wydajną podstawę do obsługi funkcji kontrolera lotu, a zgodność z analogowym i cyfrowym systemem wideo ułatwia dopasowanie elektroniki do konkretnej konfiguracji. Rozstaw montażowy 25,5 mm x 25,5 mm sprawdza się w kompaktowych ramach FPV.
Kluczowe cechy Kontrolera lotu AIO T-Motor F7 AIO 35A 6S
- Konstrukcja AIO: kontroler lotu i cztery regulatory ESC znajdują się na jednej płytce, co upraszcza instalację i ogranicza liczbę połączeń.
- Procesor STM32F722: zapewnia wydajność potrzebną do obsługi nowoczesnego oprogramowania kontrolera lotu.
- Prąd ciągły 35 A: umożliwia zasilanie napędu kompaktowych cinewhoopów i toothpicków.
- Prąd szczytowy 40 A: zapewnia chwilowy zapas podczas gwałtownych zmian obciążenia.
- Zasilanie 3–6S: pozwala dobrać pakiet LiPo do lekkich konfiguracji 3S, 4S, 5S lub 6S.
- Żyroskop MPU6500: dostarcza dane o ruchu i orientacji modelu.
- Barometr BMP280: umożliwia wykorzystanie danych dotyczących ciśnienia i wysokości w zgodnym oprogramowaniu.
- Obsługa analogowego i cyfrowego wideo: ułatwia budowę konfiguracji z klasyczną kamerą analogową lub systemem HD.
- Dedykowane gniazdo HD VTX: upraszcza podłączenie kompatybilnego cyfrowego systemu wideo.
- BEC 5 V / 1,5 A: umożliwia zasilanie zgodnych urządzeń peryferyjnych.

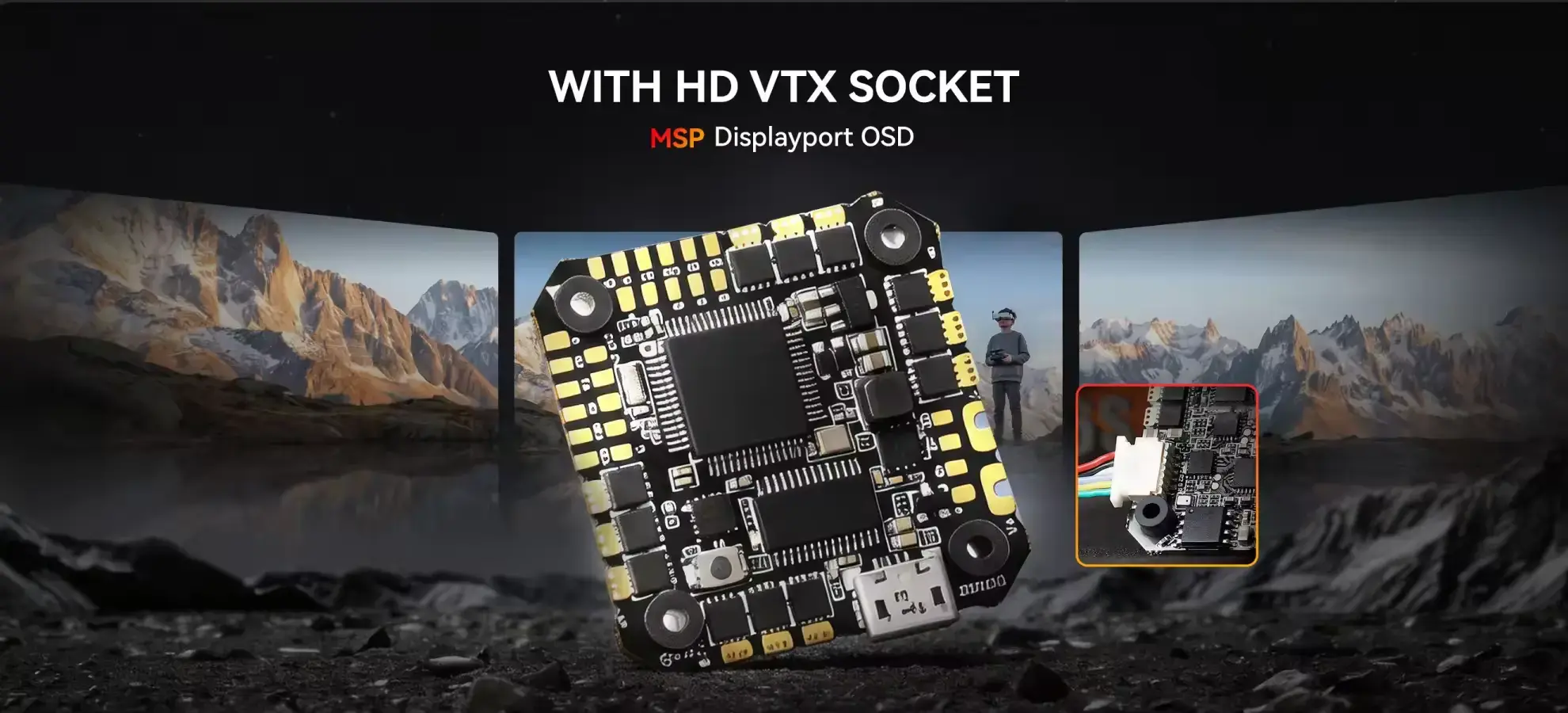

Prostsze podłączenie cyfrowego systemu wideo
Dedykowane gniazdo HD VTX ułatwia integrację kompatybilnego cyfrowego nadajnika obrazu bez rozbudowanego ręcznego okablowania. Obsługa MSP DisplayPort OSD pozwala wyświetlać dane z kontrolera lotu bezpośrednio w obrazie systemu HD, zapewniając czytelny dostęp do parametrów lotu.

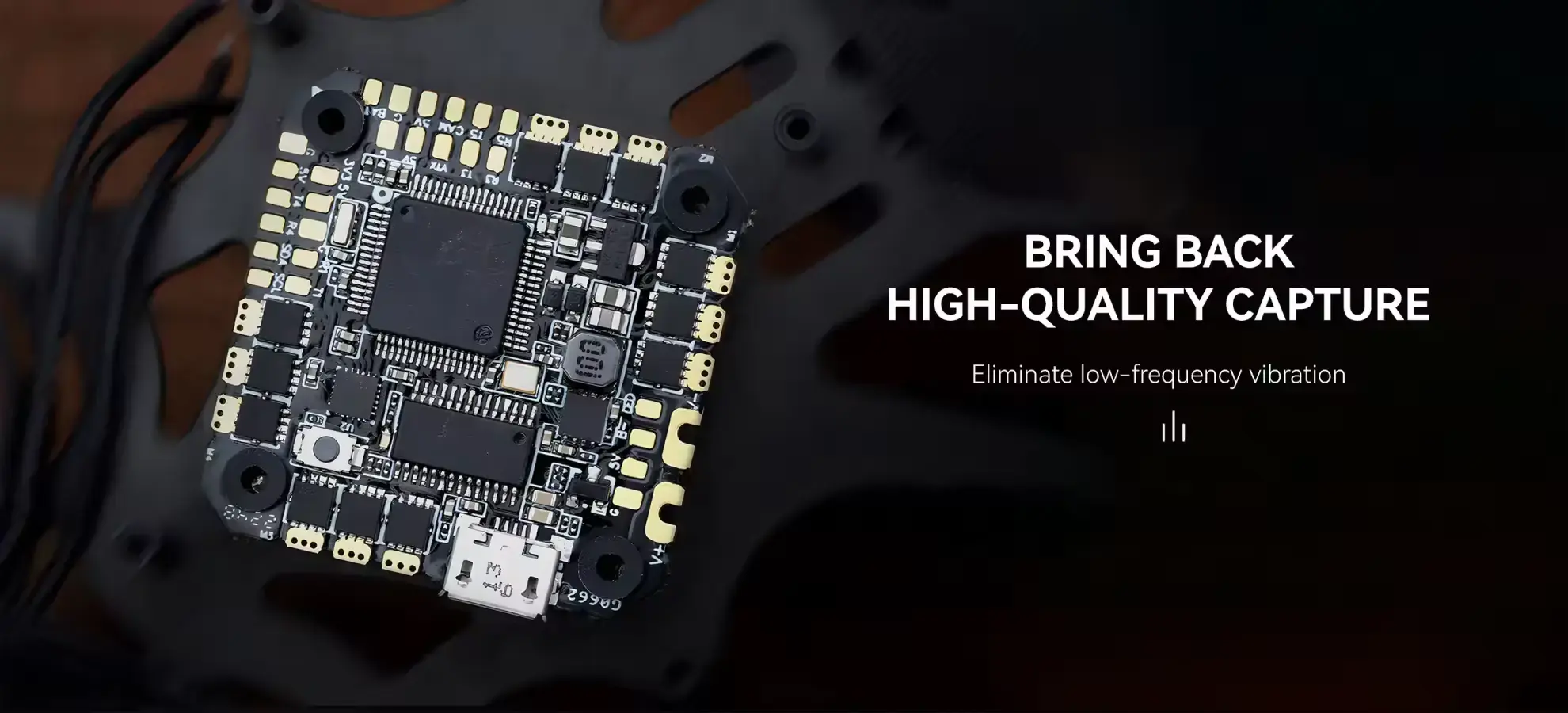

Czystszy sygnał dla stabilniejszego obrazu i sterowania
Konstrukcja płytki została opracowana z myślą o ograniczeniu wpływu drgań o niskiej częstotliwości. Mniejsze zakłócenia mechaniczne pomagają uzyskać bardziej stabilne dane z czujników i mogą ograniczać niepożądane wibracje widoczne w materiale nagrywanym przez kamerę pokładową.

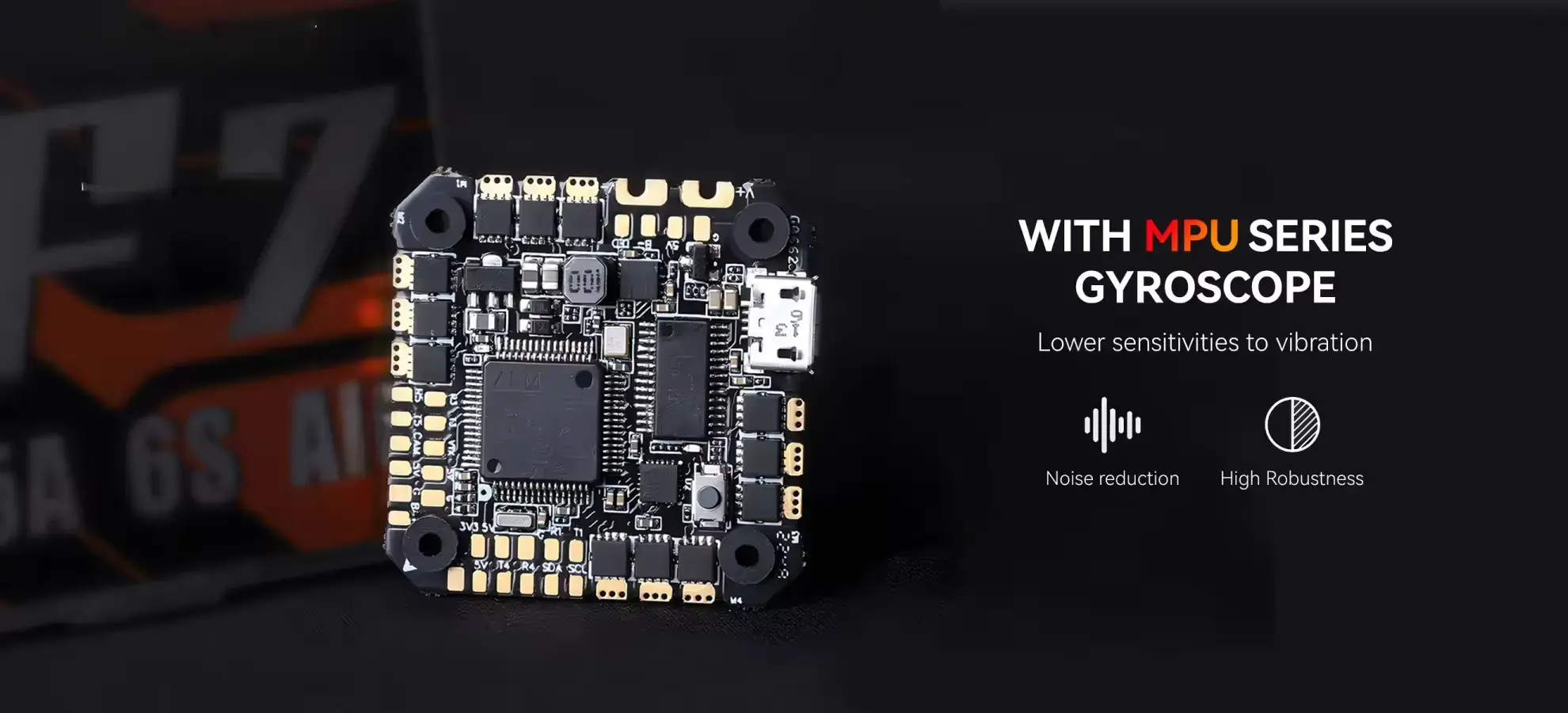

Mniejsza podatność na wibracje i szumy
Zastosowany żyroskop z serii MPU charakteryzuje się obniżoną wrażliwością na drgania i dobrą odpornością na zakłócenia. Pomaga to kontrolerowi lotu dokładniej interpretować ruch modelu, poprawiając stabilność sterowania w kompaktowych konstrukcjach FPV.
Więcej funkcji na jednej płytce AIO
Kompaktowy układ płytki ułatwia montaż w niewielkich ramach i ogranicza ilość potrzebnego miejsca. Zintegrowany barometr dostarcza dane o wysokości, które mogą być prezentowane w OSD i wykorzystywane przez kompatybilne funkcje oprogramowania kontrolera lotu.
Kontroler lotu AIO T-Motor F7 AIO 35A 6S Schemat połączeń
Kontroler lotu AIO T-Motor F7 AIO 35A 6S Specyfikacja
Model | T-HOBBY F7 35A/45A AIO |
Rozstaw otworów montażowych | 25,5 mm x 25,5 mm / ⌀3 mm |
Oprogramowanie ESC | BLHeli_S / Bluejay |
Prąd ciągły | 35 A |
Barometr | BMP280 |
Procesor MCU | STM32F722 |
Napięcie wejściowe | 3S - 6S |
OSD | AT7456 i HD |
Prąd szczytowy | 40 A |
Pamięć Blackbox | 16 MB |
Żyroskop | MPU6500 |
Wymiary | 39 mm x 39 mm |
BEC | 5 V / 1,5 A |
Waga | 10 g |
Zalecane silniki | P1804 / F2004 / F2203.5 |
Zestaw Kontroler lotu AIO T-Motor F7 AIO 35A 6S zawiera
- 1x Kontroler lotu AIO T-Motor F7 AIO 35A 6S
- 1x Przewód Amass XT60 9 cm, AWG16
- 1x Wiązka przewodów 6-pin
- 1x Kondensator Rubycon 35 V 1000 µF
- 2x Koszulka termokurczliwa na nóżki kondensatora
- 4x Silikonowy O-ring
- 6x Silikonowy amortyzator montażowy
- 1x Zestaw naklejek
