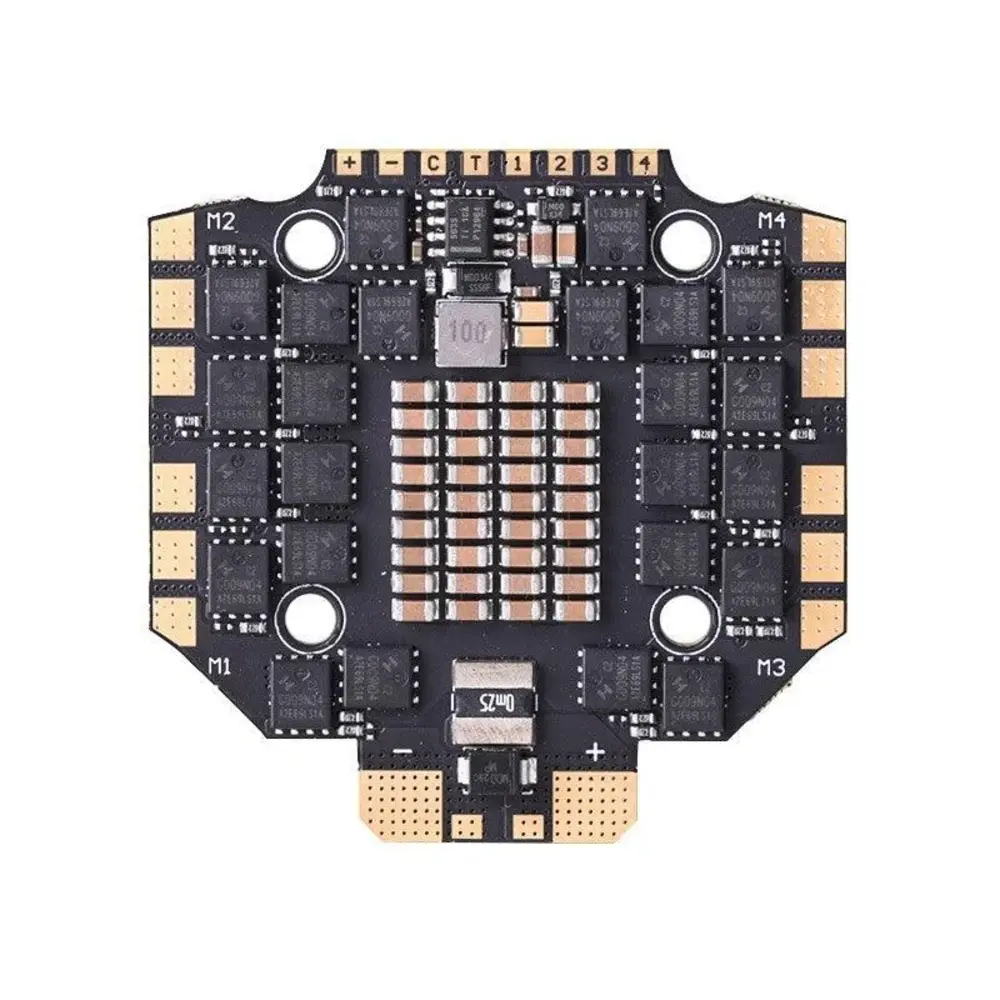

Regulator obrotów silnika T-Motor Cine 80A 4IN1 8S
Regulator obrotów silnika T-Motor Cine 80A 4IN1 8S powstał dla pilotów, którzy podnoszą ciężkie kamery i latają na dużych śmigłach. Daje Twojej konstrukcji duży zapas prądu na wysokonapięciowych pakietach, więc silniki dostają tyle, ile potrzebują, od spokojnego przelotu filmowego po mocny punch-out. Otwarte oprogramowanie AM32, chroniona elektronika i wtyczka, która się nie wysunie, pozwalają skupić się na ujęciu, a nie na kablach.
Regulator obrotów silnika T-Motor Cine 80A 4IN1 8S – Moc dla ciężkich cinelifterów
Regulator obrotów silnika T-Motor Cine 80A 4IN1 8S to regulator 4w1 do pakietów LiPo 4-8S, który daje 80 A prądu ciągłego na każdy z czterech silników i do 90 A przez 10 sekund. Steruje nim mikrokontroler STM32G071, a fabrycznie wgrane jest AM32, otwarte 32-bitowe oprogramowanie. Dwie grupy tranzystorów MOSFET połączone równolegle ograniczają nagrzewanie, podwójne diody TVS na wyjściu chronią układ, a gniazdo z blokadą nie pozwala wypaść 8-pinowej wtyczce sygnałowej. Płytka ma wymiary 52,5 x 52,5 mm, waży 29,4 g i montuje się w rozstawie 30,5 x 30,5 mm na otworach Ø4 mm. T-Motor przeznacza go do ciężkich konstrukcji filmowych, dronów long range na śmigłach 7-11 cali i konstrukcji freestyle na 8S, a do pary poleca silniki VELOX V3115 i V3120. W zestawie są kabel XT60H, kondensator 50 V 1000 µF, podkładki antywibracyjne i zestaw kabli 8-pin.
Regulator obrotów silnika T-Motor Cine 80A 4IN1 8S Kluczowe cechy
Moc na duże śmigła
Każdy z czterech kanałów przenosi 80 A ciągłego prądu i do 90 A przez 10 sekund. To duży zapas prądu dla ciężkich konstrukcji na dużych śmigłach.
Zasilanie do 8S
Pracuje z pakietami LiPo od 4S do 8S. Jeden regulator obsłuży zarówno konstrukcje 6S, jak i wysokonapięciowe 8S.
Otwarte oprogramowanie
Fabrycznie wgrane jest AM32, otwarte 32-bitowe oprogramowanie. Jego ustawienia, np. dźwięki startowe, dopasujesz do swojej konstrukcji.
Mniej ciepła
Dwie grupy tranzystorów MOSFET połączone równolegle dzielą się obciążeniem. Według T-Motor ogranicza to nagrzewanie i poprawia stabilność pracy.
Ochrona układu
Podwójne diody TVS na wyjściu chronią układ. To dodatkowe zabezpieczenie elektroniki w drogiej konstrukcji.
Wtyczka się nie wysunie
8-pinowa wtyczka sygnałowa siedzi w gnieździe z blokadą. Nie wysunie się ze złącza w trakcie lotu.
Podwójna ochrona TVS
Na wyjściu regulatora pracują dwie diody TVS. Według T-Motor chronią one układ i poprawiają stabilność jego pracy.
Mikrokontroler STM32G071
Regulatorem steruje 32-bitowy mikrokontroler STM32G071 z rodziny STM32 G0, na którym działa fabrycznie wgrane oprogramowanie AM32.
Gniazdo z blokadą
Kabel 8-pin wpina się w gniazdo, które blokuje wtyczkę i zapobiega jej wypadnięciu ze złącza.
Regulator obrotów silnika T-Motor Cine 80A 4IN1 8S Zastosowania
T-Motor przeznacza ten regulator do:
- Ciężkich konstrukcji filmowych (cinelifterów)
- Dronów long range na śmigłach 7-11 cali
- Konstrukcji freestyle na 8S
Polecane silniki
T-Motor poleca łączyć ten regulator z silnikami VELOX:
- VELOX V3120 (500 KV, 700 KV)
- VELOX V3115 (400 KV, 640 KV, 900 KV)
Regulator obrotów silnika T-Motor Cine 80A 4IN1 8S Specyfikacja
MCU | STM32G071 |
Oprogramowanie | AM32 |
Napięcie wejściowe | 4-8S LiPo |
Prąd ciągły | 80 A x4 |
Prąd chwilowy | 90 A x4 (10 s) |
Zabezpieczenie | Podwójne diody TVS na wyjściu |
Złącze sygnałowe | 8-pin, gniazdo z blokadą |
Wymiary | 52,5 x 52,5 mm |
Rozstaw otworów montażowych | 30,5 x 30,5 mm, Ø4 mm |
Waga | 29,4 g |
Zestaw Regulator obrotów silnika T-Motor Cine 80A 4IN1 8S zawiera
- 1x Regulator obrotów silnika T-Motor Cine 80A 4IN1 8S
- 1x Wtyk męski XT60H z kablem 12AWG
- 1x Kondensator 50 V 1000 µF
- 1x Zestaw gumowych podkładek antywibracyjnych
- 1x Zestaw kabli 8-pin
