Bramki wyścigowe LED Whoop - DIY
Bramki LED FPV to zestaw typu DIY (zrób to sam) do budowy trzech świecących bramek do toru wyścigowego dla mikro dronów FPV. Bramki zostały zaprojektowane do użytku w pomieszczeniach, są sterowane za pomocą aplikacji i w pełni konfigurowalne. Idealne do treningu latania FPV oraz nauki podstaw lutowania i programowania mikrokontrolerów. Szczegółowa instrukcja obsługi jest dołączona do zestawu, a narzędzia potrzebne do montażu są sprzedawane osobno w Zestawie serwisowym FPV.
Bramki wyścigowe LED Whoop – modułowe bramki FPV
do latania w pomieszczeniach i nocnych sesji
Stworzone z myślą o pilotach, którzy cenią elastyczność, styl i szybki montaż. Niezależnie od tego, czy trenujesz loty w pomieszczeniach, czy rozświetlasz nocny tor — te modułowe bramki zostały zaprojektowane, by zachwycać i zapewniać maksimum frajdy w każdy miejscu gdzie się znajdziesz.
Wykonane z wytrzymałego, transparentnego materiału są lekkie, a jednocześnie odporne na liczne upadki i wielokrotne składanie. Idealne do latania w pomieszczeniach, ale sprawdzą się także na zewnątrz — wystarczy unikać długotrwałej ekspozycji na bezpośrednie słońce i wysoką temperaturę.
Bramki wyścigowe LED Whoop nauka przez zabawę
Oprogramowanie WLED
Sterowanie diodami LED oparte na nowoczesnym oprogramowaniu WLED
Pozwala w prosty sposób zarządzać kolorami, jasnością oraz efektami świetlnymi (ponad 100 efektów, palety, makra), a także dzielić pasek LED na segmenty, co daje dużą elastyczność w konfiguracji i personalizacji oświetlenia.
Pasek LED
z zestawem rurek
Pasek LED jest urządzeniem wykonawczym.
Odbiera od sterownika polecenia dotyczące: koloru, poziomu jasności, czasu świecenia
Rurki pełnią fukcje stelaża całej konstrukcji.
Płyta główna
z gniazdem DC
Płyta główna, do której podłączane są mikrokontroler oraz przetwornica 5V.
Płytka wyposażona jest w gniazdo zasilania oraz pola lutownicze umożliwiające podłączenie paska LED.
Dodatkowo została zaprojektowana tak, aby odprowadzać nadmiar ciepła wytwarzanego przez elementy elektroniczne, co wydłuża ich żywotność.
Dedykowany sterownik do bramek wyścigowych LED Whoop
Ten sterownik został zaprojektowany jako innowacyjne rozwiązanie do zarządzania bramkami LED w zastosowaniach FPV (First Person View). Kluczowe cechy i komponenty obejmują:
- Moduł Xiao ESP32 C3 – Zapewnia wydajne przetwarzanie i niezawodne połączenie bezprzewodowe do sterowania i monitorowania w czasie rzeczywistym.
- Złącza Goldpin – Gwarantują łatwe i pewne połączenia między komponentami, upraszczając montaż.
- Płyta główna LED FPV – Łączy ESP32, przetwornicę i urządzenia peryferyjne, przy jednoczesnym odprowadzaniu ciepła z układu.
- Przetwornica Matek Micro BEC 6S – Dostarcza stabilne napięcie 5V do ESP32, zapewniając niezawodne zasilanie.
- Gniazdo DC 5.5x2.5 mm – Umożliwia wygodne podłączenie zasilania, zwiększając funkcjonalność.
- Dedykowana obudowa 3D – Chroni wewnętrzne komponenty, oferując elegancki i ergonomiczny design.
Ten zestaw daje początkującym doskonałą okazję, aby poznać działanie sterownika do Bramek LED FPV oraz jego budowę.
Bramki wyścigowe LED Whoop - DIY radość z latania
Zostań bohaterem własnej przygody FPV. Zbuduj tor samodzielnie, rozświetl go i odkryj zupełnie nowy sposób latania. Dzięki bramkom wyścigowym LED Whoop – DIY Twoja kreatywność staje się częścią wyścigu.
UWAGA: zestaw do samodzielnego montażu (DIY)
Specyfikacja bramek wyścigowych LED Whoop
Wymiary pojedynczej bramki
| 65x65x105cm |
| Masa całkowita (zestaw trzech bramek) | 1860g |
Średnica pojedynczej obręczy | 50cm |
Długość pojedynczej taśmy LED | 1.5m |
Szerokość pojedynczej taśmy LED | 10mm |
Prąd obciążenia pojedynczej taśmy LED | 1.8A (at maximum brightness, white light) |
Napięcie zasilania taśmy LED | 12V |
Długość kabla taśmy LED | 20cm |
Napięcie wyjściowe zasilacza | 12V |
Maksymalny prąd wyjściowy zasilacza | 2A |
Napięcie wejściowe sterownika | 12V DC |
Złącze wejściowe sterownika | DC 5.5/2.5mm Socket |
Napięcie wejściowe ESP32 | 5V DC |
Napięcie wejściowe Matek Micro BEC 6S | 6-30V |
Napięcie wyjściowe Matek Micro BEC 6S | 5V/9V (adjustable, default is 5V ) |
Prąd obciążenia Matek Micro BEC 6S | 1.5A Continous; Max. 2.5A 5s/minute |

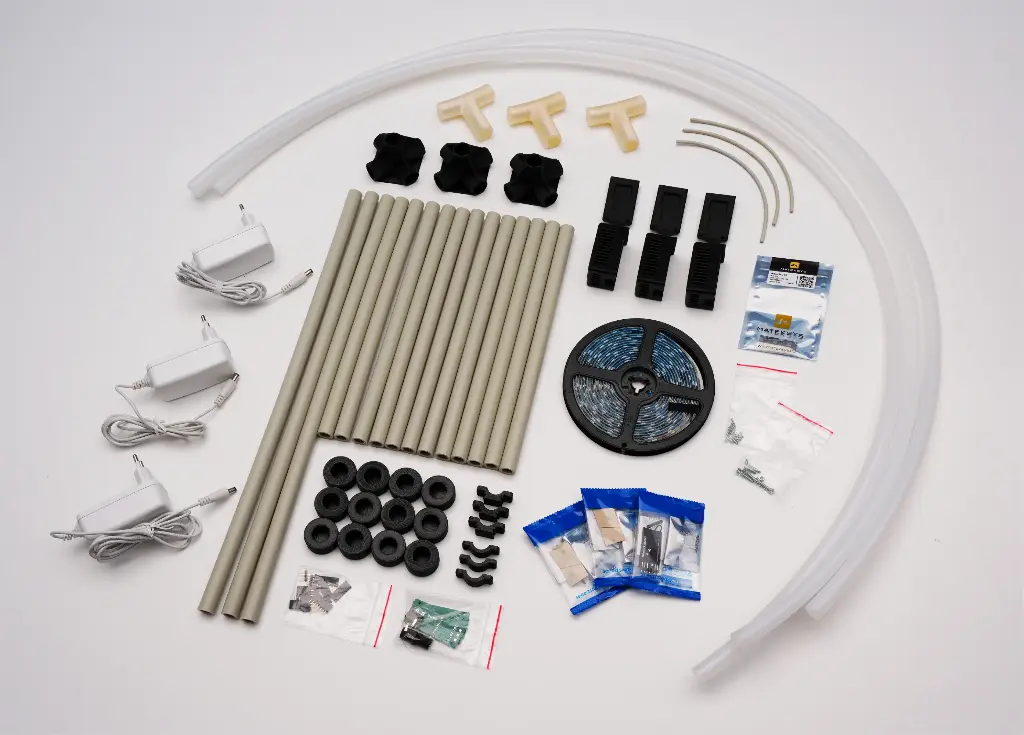

Bramki wyścigowe LED Whoop - DIY zaweira
- 3x Docięta rurka elastyczna
- 3x Płyta główna LED FPV
- 1x Zestaw dociętych rurek sztywnych
- 3x Drukowana obudowa do mikrokontrolera
- 3x Docięty Pasek LED WS2811
- 1x Zestaw śrub i wkrętów
- 3x Mikrokontroler Xiao ESP32 C3
- 1x Zestaw złączy goldpin i przewodów
- 3x Przetwornica Matek Micro BEC 6S
- 1x Zestaw drukowanych złączek do rur
- 3x Gniazdo DC 5,5x2,5mm
- 3x Zasilacz impulsowy 12v/2A z wtykiem 5,5x2,5mm
- 1x Torba transportowa
- 1x instrukcja montażu
