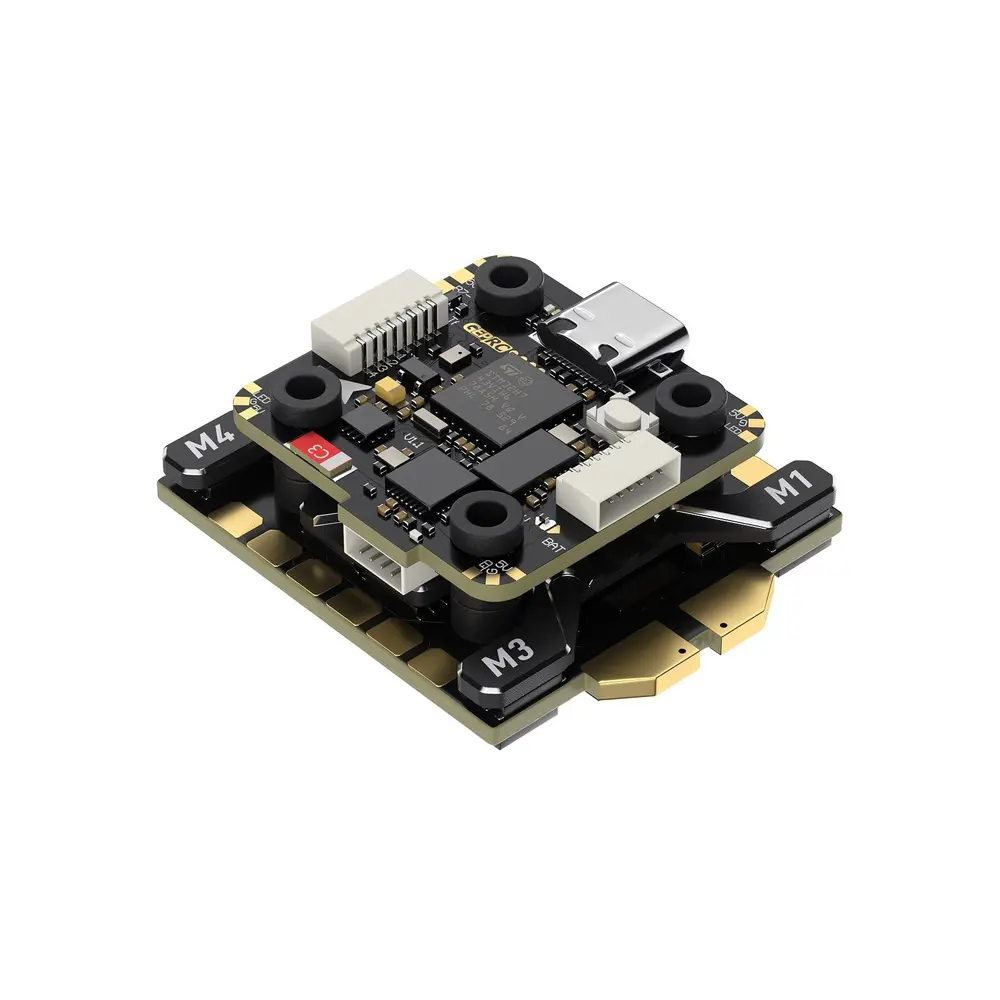

Stack GEPRC TAKER H743 MINI 32Bit 60A
Stack GEPRC TAKER H743 MINI 32Bit 60A – Kontroler lotu i regulator stworzone do współpracy
Stack GEPRC TAKER H743 MINI 32Bit 60A łączy sprawdzony kontroler lotu TAKER H743 MINI (STM32H743, żyroskop ICM42688-P) z nowym regulatorem TAKER H60 MINI 32Bit 60A 4w1 na wspólnym mocowaniu 20 x 20 mm. Stack obsługuje zasilanie 3-8S, ma podwójny, niezależny BEC (12V@3A + 5V@3A), bezprzewodowe strojenie Bluetooth, wbudowany blackbox 16 MB, zintegrowany barometr oraz 8 wyjść silnikowych do konfiguracji X8. Regulator działa na firmware AM32 GEPRC i zapewnia 60 A ciągłego / 65 A chwilowego prądu na kanał, dzięki ulepszonej konstrukcji sprzętowej z wysokiej klasy tranzystorami MOSFET, grubszą miedzią PCB i wbudowaną ochroną TVS.
Stack GEPRC TAKER H743 MINI 32Bit 60A Kluczowe cechy
STM32H743 + ICM42688-P
Procesor kontrolera lotu z rdzeniem Cortex-M7 połączony z żyroskopem ICM42688-P, z obsługą zewnętrznego taktowania żyroskopu (wymaga Betaflight 2025.12.1 lub nowszego).
Bezprzewodowe strojenie Bluetooth
Dostrajaj PID-y i filtry z aplikacji mobilnej Betaflight bez podłączania kabla USB, wprost w terenie.
Wbudowany blackbox 16 MB
Wbudowana pamięć flash rejestruje przebieg lotów do celów strojenia i diagnostyki, bez potrzeby dodatkowej karty pamięci.
Zintegrowany barometr
Wbudowany barometr wspiera utrzymanie wysokości oraz tryby wspomagane GPS, takie jak powrót do domu.
8 wyjść silnikowych, obsługa X8
Osiem pól silnikowych pozwala zasilić zarówno quady, jak i konstrukcje X8 (koncentryczny oktokopter).
Podwójny, niezależny BEC
Niezależne wyjścia 12V@3A i 5V@3A zasilają VTX i inne akcesoria bez dodatkowych przetwornic, a pad 12V w razie potrzeby można przełączyć na napięcie akumulatora.
Regulator AM32 60A 4w1
60 A ciągłego / 65 A chwilowego prądu na kanał, obsługa DShot150/300/600, firmware AM32 od GEPRC.
Uniwersalne mocowanie 20 x 20 mm, 3-8S
Standardowy rozstaw mocowania 20 x 20 mm i szeroki zakres zasilania 3-8S pasują do bardzo różnych konstrukcji.
Prawdziwa moc pod maską
Zbudowany na architekturze Cortex-M7 procesor STM32H743VIH6 pracuje z taktowaniem do 480 MHz, zapewniając szybki i stabilny lot. Fabrycznie wgrane jest oprogramowanie Betaflight, a w przyszłości planowane jest wsparcie dla INAV i ArduPilot.
Czystsze dane, ostrzejszy lot
Stabilizator LDO o wysokim współczynniku PSRR izoluje szum zasilania od żyroskopu ICM42688-P, zapewniając czystsze i bardziej wiarygodne dane lotu. Stack obsługuje też zewnętrzne taktowanie żyroskopu dla jeszcze dokładniejszej synchronizacji (wymaga Betaflight 2025.12.1 lub nowszego).
Strojenie bez kabli
Połącz się przez Bluetooth i strój swojego drona bezprzewodowo z aplikacji Betaflight – bez kabla USB. Dostrajaj PID-y i filtry wprost w terenie, bez wyciągania laptopa.
Każdy lot zapisany
Zintegrowana pamięć flash 16 MB rejestruje każdy lot, gotowa do analizy blackbox, kiedy tylko jej potrzebujesz. Żadnej karty pamięci do pilnowania ani ryzyka, że zapomnisz jej zabrać w teren.
Złącza Plug & Play
Standardowe złącza Betaflight „Jet” przyspieszają montaż – łatwo podłączysz odbiornik, GPS i inne urządzenia UART bez ręcznego lutowania pinów.
Regulator TAKER H60 MINI 32Bit 60A
Dopasowany regulator TAKER H60 MINI 4w1 obsługuje zasilanie 3-8S i działa na firmware AM32, na tym samym standardowym rozstawie mocowania 20 x 20 mm co kontroler lotu.
Ulepszona architektura sprzętowa ESC
Radiatory równomiernie rozprowadzają ciepło po płytce, nowe tranzystory MOSFET wysokiej klasy przenoszą obciążenie przełączające, miedź PCB o grubości do 3oz zwiększa obciążalność prądową i stabilność, a wbudowana ochrona TVS tłumi przepięcia.
Stack GEPRC TAKER H743 MINI 32Bit 60A Zastosowania
Uniwersalne mocowanie 20 x 20 mm i szeroki zakres zasilania 3-8S sprawiają, że ten stack pasuje do bardzo różnych konstrukcji wielowirnikowców, między innymi:
- Dronów wyścigowych i freestyle 5"
- Kompaktowych konstrukcji 3"
- Cyfrowych systemów FPV, takich jak DJI O3 Air Unit / Caddx Vista, dzięki wbudowanemu złączu Plug & Play
- Konstrukcji z GPS, wykorzystujących zintegrowany barometr i port UART skonfigurowany pod GPS, do funkcji powrotu do domu (RTH)
- Konstrukcji X8 (koncentryczny oktokopter), wykorzystujących wszystkie 8 wyjść silnikowych
Stack GEPRC TAKER H743 MINI 32Bit 60A Specyfikacja
TAKER H743 MINI Flight Controller
MCU | STM32H743 |
Żyroskop (IMU) | ICM42688-P (SPI) |
Złącze Air Unit | DJI Plug & Play |
Blackbox | 16 MB (wbudowany) |
Bluetooth | Obsługiwany |
Wyjście BEC | 5V@3A, 12V@3A (podwójny, niezależny) |
USB | Type-C |
OSD | Betaflight OSD AT7456E |
Barometr | Obsługiwany (wbudowany) |
Cel firmware (Target) | GEPRC_TAKER_H743MINI |
Napięcie zasilania | 3-8S LiPo |
Wymiary | 31,5 x 30,5 mm |
Rozstaw mocowania | 20 x 20 mm (M3) |
Filtracja zasilania | Zintegrowany filtr LC |
Porty UART | 7 (UART8 zarezerwowany dla Bluetooth) |
Waga | 6,1 g |
TAKER H60 MINI AM32 60A 4IN1 ESC
Napięcie zasilania | 3-8S LiPo |
Prąd ciągły | 60 A |
Prąd chwilowy | 65 A (5 s) |
Protokół | DShot150/300/600 |
Wymiary | 43 x 36 mm |
Waga | 17 g (z aluminiowym radiatorem) |
Rozstaw mocowania | 20 x 20 mm |
Firmware | AM32 GEPRC 4IN1 F421 |
Zestaw Stack GEPRC TAKER H743 MINI 32Bit 60A zawiera
- 1x Kontroler lotu TAKER H743 MINI
- 1x Regulator TAKER H60 MINI 32Bit
- 1x Kondensator 50V 1000µF
- 1x Kabel do DJI Air Unit (SH1.0-6P)
- 1x Kabel FC (SH1.0-8P)
- 1x Kabel FC do GPS/odbiornika (SH1.0-4P)
- 1x Kabel zasilający XT60 (12AWG, 55 mm)
- 10x Silikonowe tłumiki M3
- 5x Śruby stackowe M3x22
- 6x Nylonowe nakrętki zabezpieczające M3
- 5x Nakrętki sześciokątne M3
