Kontroler lotu AIO HDZero AIO15
Kontroler lotu AIO HDZero AIO15 – Więcej mocy dla cyfrowych whoopów

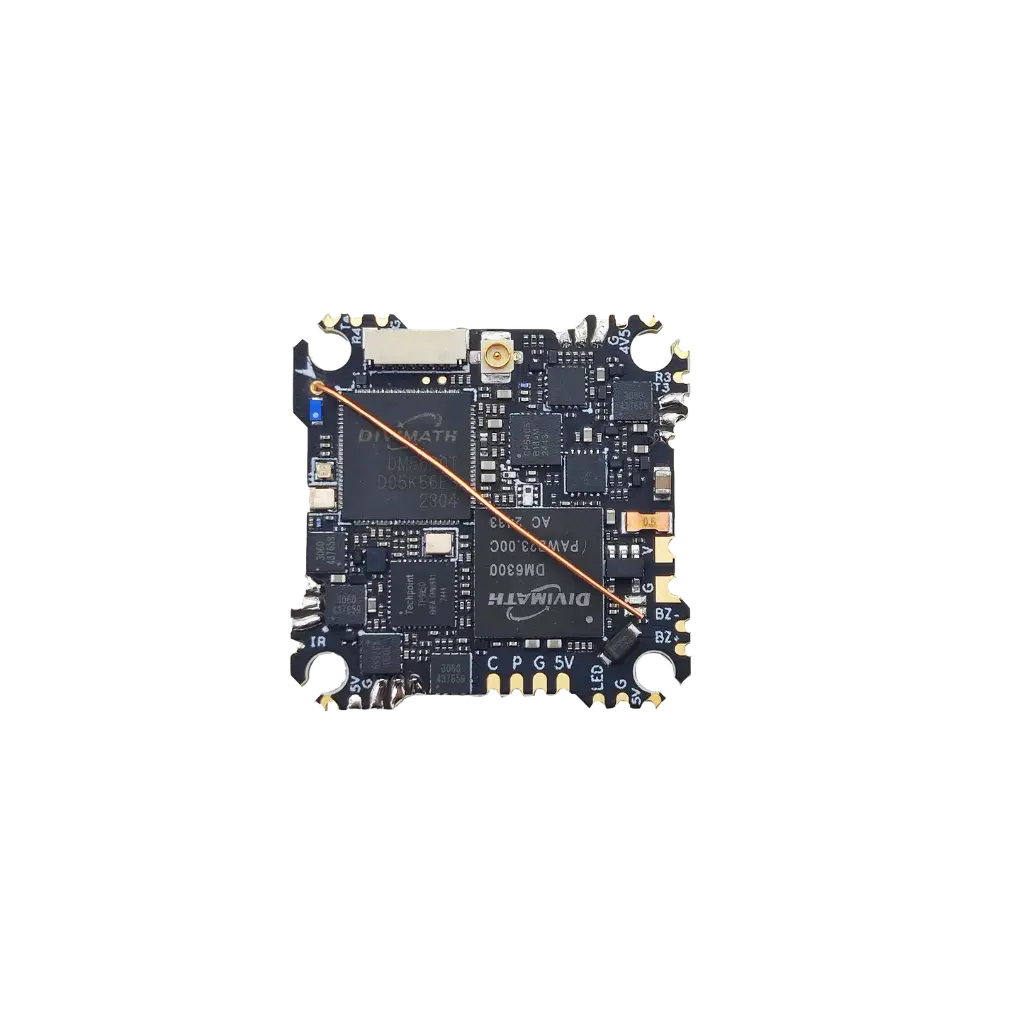

Kontroler lotu AIO HDZero AIO15 to według producenta pierwszy na świecie cyfrowy system lotu FPV typu all-in-one zaprojektowany specjalnie do tiny whoopów i mikro freestyle'owych buildów na 2S-3S. Jedna płytka 31,3 x 31,3 mm łączy kontroler lotu STM32G473 z żyroskopem ICM42688, cyfrowy nadajnik wideo HDZero 5,8 GHz (25 mW/200 mW), odbiornik szeregowy ExpressLRS 2,4 GHz (ELRS 3.0), regulator 4w1 BlueJay o prądzie 15 A ciągłym i 18 A szczytowym (3 sekundy) na silnik oraz BEC 5 V/1 A, a do tego pomiar napięcia i prądu na płytce. Zasilasz ją pakietem 2S-3S w zakresie od 3,5 V do 13 V, co pozwala zbudować gotowego do lotu 80 mm whoopa o masie poniżej 33,4 g. Kamerę podłączasz jednym przewodem (HD composite zamiast taśmy MIPI), więc płytka współpracuje z kamerami HDZero Lux i Eco. Montujesz ją na otworach 25,5 x 25,5 mm pod śruby M2, pasuje do popularnych ram whoop i waży 7,2 g z wtyczkami silników.
Kluczowe cechy Kontrolera lotu AIO HDZero AIO15
Regulator 4w1 15 A
Oprogramowanie BlueJay, 15 A ciągłego i 18 A szczytowego prądu (3 sekundy) na silnik, gotowy na DShot600, z zapasem na mocniejsze silniki.
Zasilanie 2S-3S
Działa z pakietami 2S i 3S w zakresie od 3,5 V do 13 V, przez dołączony przewód zasilający XT30.
Cyfrowy obraz HDZero
Wbudowany nadajnik HDZero 5,8 GHz o mocy 25 mW i 200 mW, kanały R1-R8, F2/F4 i L1-L8 oraz złącze anteny U.FL.
ExpressLRS 2,4 GHz na płytce
Szeregowy odbiornik ExpressLRS 3.0 z częstotliwością pakietów od 50 Hz do 1000 Hz i fabrycznie przylutowaną anteną drutową, bez osobnego odbiornika.
Kontroler lotu G4
STM32G473 (170 MHz, 512K Flash) z żyroskopem ICM42688, z oprogramowaniem Betaflight na targecie HDZERO_AIO15.
Kamera na jednym przewodzie
Obraz HD composite przez jeden przewód zamiast taśmy MIPI, zgodny z kamerami HDZero Lux i Eco.
BEC 5 V na akcesoria
Wyjście 5 V/1 A zasila kamerę i akcesoria, a na płytce są osobne pady na taśmę LED i buzzer.
Płytka 7,2 g
7,2 g z wtyczkami silników, do gotowych 80 mm whoopów poniżej 33,4 g.
Zbudowany na opiniach pilotów
Piloci docenili wygodę i niską masę HDZero AIO5, ale chcieli więcej mocy i większej swobody w doborze akumulatora. AIO5 ma ograniczenie do 5 A na silnik i wyłącznie pakietów 1S. AIO15 zachowuje ten sam pomysł jednej płytki, a regulator podnosi do 15 A (18 A szczytowo) i zasilanie do 2S-3S, więc możesz latać mocniej, szybciej i dłużej z cyfrowym obrazem HDZero.
Funkcja | HDZero AIO5 | HDZero AIO15 |
Prąd regulatora na silnik | 5 A (6 A szczytowo) | 15 A (18 A szczytowo) |
Akumulator | 1S | 2S-3S |
Zastosowania Kontrolera lotu AIO HDZero AIO15
Producent poleca AIO15 do takich zastosowań jak:
- Freestyle'owe whoopy 80 mm
- Lekkie mikrodrony
- Piloci, którzy chcą jak najmniejszej masy przy jak największych osiągach
- Konstruktorzy przesiadający się z HDZero AIO5
Najczęstsze pytania o Kontroler lotu AIO HDZero AIO15
AIO15 odbiera sygnał z kamery jednym przewodem (HD composite) zamiast taśmy MIPI, więc współpracuje z kamerami HDZero Lux i Eco. Kamery HDZero podłączane taśmą MIPI nie są zgodne z tą płytką.
Pakiety 2S lub 3S, w zakresie od 3,5 V do 13 V. W zestawie jest przewód zasilający ze złączem XT30.
HDZERO_AIO15. Wybierz go w zakładce Firmware Flasher w Betaflight Configurator, aby zaktualizować kontroler lotu.
Podłącz AIO15 do komputera przez USB, otwórz Betaflight i kliknij Bind w zakładce Receiver albo trzy razy z rzędu włącz i wyłącz zasilanie płytki: włącz ją, poczekaj, aż zaświeci się dioda ELRS, i wyłącz w ciągu 2 sekund, a potem powtórz to jeszcze dwa razy. Następnie uruchom parowanie z menu ELRS w aparaturze. Stałe światło diody oznacza, że parowanie się udało. Użyj presetu ELRS dopasowanego do wybranej częstotliwości pakietów.
Za pomocą programatora HDZero VTX Programmer (sprzedawanego osobno). Podłącz go do złącza VTX FW na płytce i do komputera z Windows, a następnie uruchom aplikację HDZero Programmer, która sama pobierze i wgra firmware.
Płytka ma wymiary 31,3 x 31,3 mm i rozstaw otworów 25,5 x 25,5 mm pod śruby M2, a według producenta pasuje do popularnych ram whoop. Została zaprojektowana do freestyle'owych whoopów 80 mm.
Schemat połączeń Kontrolera lotu AIO HDZero AIO15
Góra płytki
Spód płytki
Montaż anten w HDZero AIO15
Antena ELRS
Odbiornik ELRS ma fabrycznie przylutowaną antenę drutową (ćwierć fali), ułożoną blisko płytki, żeby build był niski i łatwy do spakowania. Przed lotem unieś ją tak, by zachowała co najmniej 3 mm odstępu od płytki.
Antena VTX
Antenę VTX zamontuj tak, by była skierowana na zewnątrz płytki, a nie do jej środka. Wymaga tego zintegrowany nadajnik HDZero, bo skierowana do środka antena kieruje sygnał wideo z powrotem do wzmacniacza mocy na płytce, co powoduje zakłócenia obrazu.
Specyfikacja Kontrolera lotu AIO HDZero AIO15
Procesor kontrolera lotu | STM32G473 (170 MHz, 512K Flash) |
Żyroskop | ICM42688 |
Target Betaflight | HDZERO_AIO15 |
Czujniki | Pomiar napięcia i prądu na płytce |
Regulator | 4w1 BlueJay, 15 A ciągłego, 18 A szczytowo (3 sekundy) na silnik |
Procesor regulatora | EFM8BB21 |
Fabryczny firmware regulatora | Z_H_30_48_v0.19.2 |
Protokół regulatora | DShot600 |
Nadajnik wideo | HDZero 5,8 GHz, 25 mW/200 mW |
Kanały VTX | R1-R8, F2/F4, L1-L8 |
Antena VTX | Złącze U.FL, ultralekka antena liniowa w zestawie |
Odbiornik | Szeregowy ExpressLRS 2,4 GHz (ELRS 3.0) |
Częstotliwość pakietów | 50/100/150/250/333/500/D250/D500/F500/F1000 Hz |
Antena odbiornika | Fabrycznie przylutowana antena z drutu emaliowanego (1/4 fali) |
Moc wyjściowa telemetrii | <12 dBm |
BEC | 5 V/1 A na akcesoria i kamerę |
Wejście kamery | HD composite, jeden przewód (HDZero Lux, Eco) |
Zasilanie | 2S-3S (3,5-13 V) |
Wymiary płytki | 31,3 x 31,3 mm |
Rozstaw otworów | 25,5 x 25,5 mm, M2 |
Waga | 7,2 g (z wtyczkami silników) |
Zestaw Kontroler lotu AIO HDZero AIO15 zawiera
- 1x Płytka HDZero AIO15
- 1x Przewód zasilający ze złączem XT30
- 1x Kondensator
- 4x Śruby
- 4x Gumowe podkładki antywibracyjne
- 1x Ultralekka liniowa antena VTX
- 1x Płytka adaptera JST-USB
- 1x Przewód adaptera
