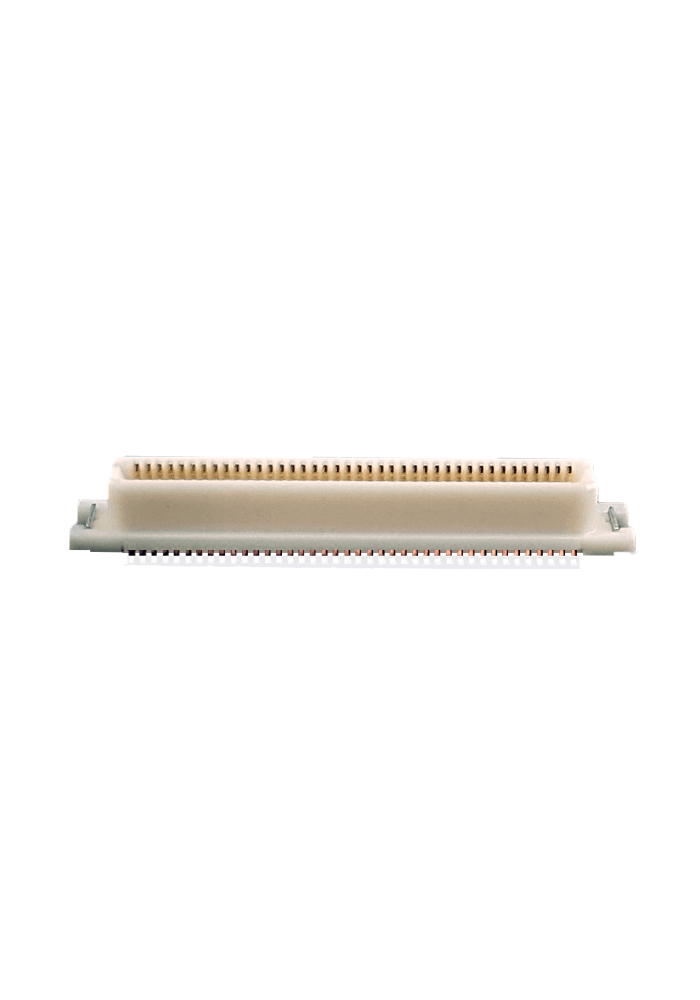

Złącze DF17

Złącze DF17 to kompaktowy, 80-pinowy interfejs używany w autopilocie Cube (Pixhawk 2.1). Łączy kontroler lotu z płytą nośną i umożliwia komunikację z czujnikami, GNSS, modułami zasilania oraz innymi peryferiami. Deweloperzy mają teraz pełną swobodę w tworzeniu sprzętu dostosowanego do ich konkretnych zastosowań w dronach lub robotyce, montując to złącze na samodzielnie zaprojektowanych płytach nośnych.

20,00 zł bez VAT

Ta kombinacja nie istnieje.

Dodaj do koszyka Buy now

Regulamin

Twórz własne carrier boardy dla Cube Orange+ oparte na niezawodnym 80-pinowym Złączu DF17

Pasuje do kontrolerów lotu The Cube.

Dzięki odpowiedniej wysokości złącza, bez przeszkód zastosujesz The Cube w swoich projektach. Gniazdo zostało zaprojektowane jako struktura BOX i posiada zwiększoną odporność na nieprawidłowe użytkowanie.

Najczęściej zadawane pytania o Złącze DF17

Złącze DF17 pasuje do każdej płyty nośnej zaprojektowanej dla rodziny The Cube – Cube Black, Cube Orange/Orange+, Cube Purple, Cube Yellow i Cube Blue – ponieważ wszystkie korzystają z tego samego, standardowego 80-pinowego interfejsu DF17.

80 pozycji, w rozstawie 0,5 mm – dokładnie taki sam układ, jak w złączu wbudowanym w każdy autopilot Cube, więc pasuje automatycznie.

Nie – to złącze SMD (montaż powierzchniowy), przeznaczone do lutowania rozpływowego na własnej płytce PCB, a nie ręcznego montażu przewlekanego. Warto uwzględnić to przy planowaniu projektu i montażu płyty nośnej.

Specyfikacja Złącza DF17

Producent	Hirose Electric
Seria	DF17
Liczba pinów	80 pozycji
Rozstaw pinów	0,5 mm
Wysokość stackowania	4 mm
Typ montażu	SMD (montaż powierzchniowy)
Kompatybilność	The Cube Black, Orange/Orange+, Purple, Yellow, Blue

Zestaw Złącze DF17 zawiera

1x Złącze DF17 (80-pinowe, do montażu na własnej płycie nośnej)
