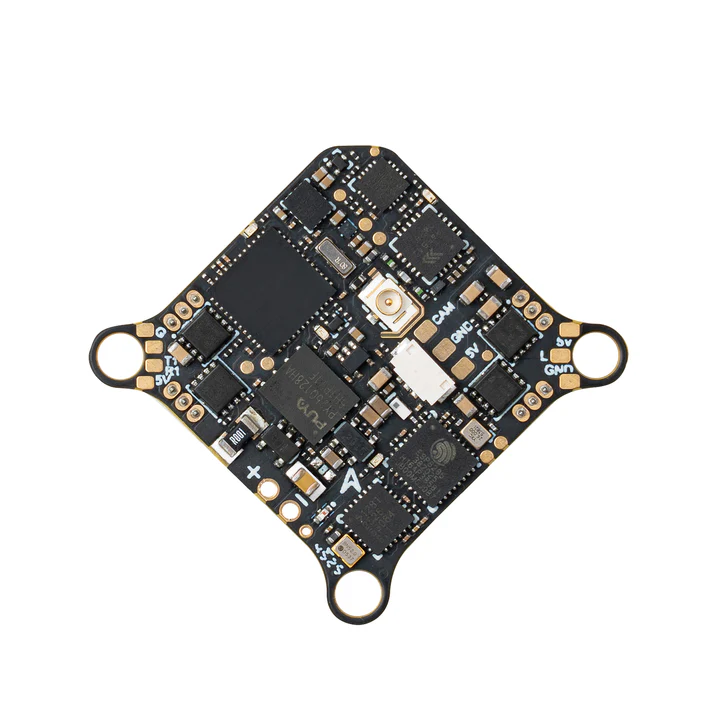

Kontroler lotu AIO BetaFPV Matrix 1S 5IN1 II
B. Więcej mocy i trwałości w jednym układzie – Kontroler lotu AIO BetaFPV Matrix 1S 5IN1 II
Kontroler lotu AIO BetaFPV Matrix 1S 5IN1 II został zaprojektowany dla pilotów, którzy oczekują wysokiej wydajności bez rozbudowywania stosu elektroniki. ESC o prądzie ciągłym 12 A, procesor STM32G473, pamięć Blackbox 16 MB oraz wbudowane systemy ELRS i VTX tworzą kompletną bazę do zaawansowanych mikrodronów 1S. Trzypunktowe mocowanie, płytka PCB o grubości 1 mm i zoptymalizowany układ komponentów zwiększają odporność na skutki uderzeń.
Dopasuj sposób montażu do własnego projektu
Wariant bez lutowania wykorzystuje gotowe złącza silników i fabrycznie zamontowany przewód zasilający, dzięki czemu skraca czas budowy oraz ułatwia późniejszy serwis. Wersja wymagająca lutowania udostępnia powiększone pola lutownicze, pozwalając ograniczyć masę i swobodniej poprowadzić przewody w indywidualnej konstrukcji.
Stabilniejsza konstrukcja
Trzypunktowy system montażowy zapewnia przestrzeń potrzebną do skuteczniejszego tłumienia energii uderzeń i zmniejsza obciążenie kluczowych komponentów. W połączeniu z płytką PCB o grubości 1,0 mm i zoptymalizowanym rozmieszczeniem elementów zwiększa to odporność kontrolera podczas intensywnego latania. Według producenta nowe rozwiązanie może ograniczyć liczbę uszkodzeń nawet o 80%.
Większy zapas mocy dla wydajnych napędów 1S
Sekcja ESC została rozbudowana z 5 A do 12 A prądu ciągłego i 18 A prądu szczytowego. Zastosowanie dwunastu tranzystorów MOS oraz pozłacanych złączy silników poprawia przewodzenie energii, umożliwiając uzyskanie mocniejszej i bardziej dynamicznej reakcji napędu.
Kontroler lotu AIO BetaFPV Matrix 1S 5IN1 II Schemat
Jak korzystać z portów szeregowych oraz zintegrowanego odbiornika RX i nadajnika VTX
Kontroler lotu AIO BetaFPV Matrix 1S 5IN1 II Specyfikacja
FC
Mikrokontroler | STM32G473CEU6 |
Żyroskop | ICM42688P / ICM42622 / BMI270 / LSM6DSK320X |
Pamięć Blackbox | 16 MB |
Czujnik | Napięcie i prąd |
BEC | 5 V, maksymalnie 3 A |
UART | UART 1, UART 2 (dla VTX), UART 3 (dla RX), UART 4 |
BetaFlight OSD | AT7456E |
ESC | 12 A ciągłe |
RX | Serial ELRS 2.4GHz (V3.4.3) |
VTX | 5.8GHz, 48 kanałów, maks. 400 mW |
FC Firmware | Betaflight_4.5.3_BETAFPVG473_V2 |
Port USB | SH1.0-4Pin |
Złącze silnika | JST1.25 |
Złącze akumulatora | BT2.0 |
Rozstaw otworów montażowych | 26 mm x 26 mm |
Masa | 4.1 ± 0.1 g (wersja bez lutowania), 3.76 g (wersja wymagająca lutowanie) |
ESC
Zasilanie | Tylko 1 S |
Prąd | 12 A ciągłe, 18 A szczytowe |
Firmware ESC | A_X_5_96KHz_V0.19.hex dla firmware BB51 Bluejay |
Cyfrowy protokół sygnałowy | DShot300, DShot600 |
VTX
Moc wyjściowa | 25/100/200/400/PIT |
Częstotliwość | 5.8GHz, 48 kanałów, z Raceband: 5658~5917 MHz |
Wybór kanału | SmartAudio2.0 |
| Typ modulacji | FM |
| Sterowanie częstotliwością | PLL |
Wszystkie harmoniczne | Maks. -50 dBm |
Stabilność częstotliwości | ± 100 KHz (Typ.) |
Precyzja częstotliwości | ± 200 KHz (Typ.) |
Błąd nośnej kanału | ± 1.5 dB |
Port antenowy | 50 Ω |
Temperatura pracy | od -10℃ do 80℃ |
Zestaw Kontroler lotu AIO BetaFPV Matrix 1S 5IN1 II (wersja wymagająca lutowanie) zawiera
- 1x Kontroler lotu AIO BetaFPV Matrix 1S 5IN1 II (wersja wymagająca lutowanie)
- 4x pozłacane złącze JST 1,25 mm
- 1x przewód BT2.0 U
- 1x adapter USB Type-C do SH1.0
- 1x przewód adaptera SH1.0-4Pin
- 1x antena 5,8 GHz
- 4x samogwintująca śruba M1.2*4
- 4x samogwintująca śruba M1.4*5
- 4x kulka amortyzująca
Zestaw Kontroler lotu AIO BetaFPV Matrix 1S 5IN1 II (wersja bez lutowania) zawiera
- 1x Kontroler lotu AIO BetaFPV Matrix 1S 5IN1 II (wersja bez lutowania)
- 1x adapter USB Type-C do SH1.0
- 1x przewód adaptera SH1.0-4Pin
- 1x antena 5,8 GHz
- 4x samogwintująca śruba M1.2*4
- 4x samogwintująca śruba M1.4*5
- 4x kulka amortyzująca
