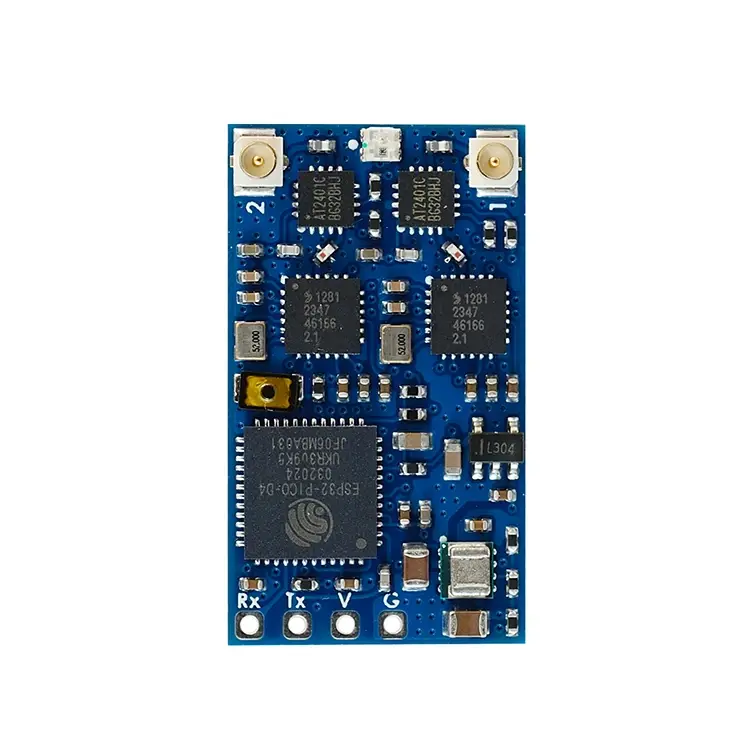

Odbiornik RC Matek R24-TD True Diversity ExpressLRS 2.4GHz

https://www.bzbuas.com/web/image/product.template/1349/image_1920?unique=d409030

Matek R24-TD to odbiornik ExpressLRS 2.4 GHz z funkcją true diversity — wykorzystuje dwa niezależne tory odbiorcze RF oraz dwie anteny, automatycznie wybierając sygnał o najlepszej jakości. Idealny do modeli FPV i RC. Wbudowany wzmacniacz LNA (Low Noise Amplifier) poprawia czułość odbioru, a PA (Power Amplifier) zapewnia mocny sygnał telemetryczny. Kompaktowy, niezawodny i gotowy do pracy z oprogramowaniem ELRS — świetnie sprawdzi się w zastosowaniach dalekiego zasięgu i w warunkach dużych zakłóceń.

97,56 zł 97.56 PLN bez VAT
97,56 zł bez VAT
Zapytaj o ofertę

    Ta kombinacja nie istnieje.

    Niezawodny zasięg i stabilność sygnału w każdej sytuacji z Odbiornik RC Matek R24-TD True Diversity ExpressLRS 2.4GHz

    Odbiornik RC Matek R24-TD True Diversity ExpressLRS 2.4GHz to zaawansowane urządzenie dla wymagających pilotów. Dzięki oparciu na systemie ExpressLRS 2.4GHz oraz technologii True Diversity zapewnia on podwójne bezpieczeństwo i odporność na zakłócenia, nawet w najtrudniejszych warunkach radiowych. Wysoka moc telemetrii wynosząca 100mW gwarantuje stały podgląd parametrów lotu na aparaturze. Ten kompaktowy sprzęt łatwo zamontujesz w większości ram bezzałogowców, zyskując tym samym niezrównaną jakość oraz ogromny zasięg.

    Kluczowe cechy Odbiornika RC Matek R24-TD True Diversity ExpressLRS 2.4GHz

    • Technologia True Diversity: Odbiornik RC Matek R24-TD True Diversity ExpressLRS 2.4GHz wykorzystuje dwa niezależne tory radiowe, co maksymalizuje jakość i stabilność połączenia.
    • Wysoka moc telemetrii: Oferuje moc zwrotną na poziomie 20dbm (100mW), co pozwala na pewny odczyt parametrów na dużych dystansach.
    • Szeroki zakres zasilania: Obsługa napięcia od 4 do 13V DC gwarantuje łatwą integrację z różnymi systemami zasilania w dronie.
    • Aktualizacje bezprzewodowe (WiFi): Odbiornik posiada wbudowany tryb WiFi, który umożliwia wygodne flashowanie oprogramowania  oraz zarządzanie z poziomu przeglądarki.
    • Wizualny status LED: Wbudowana dioda RGB jasno informuje o aktualnym trybie pracy (np. tęczowy efekt przy starcie, pomarańczowe miganie w trybie bindowania).

    Informacje o statusie diody LED RGB w Odbiorniku RC Matek R24-TD True Diversity ExpressLRS 2.4GHz

    Płynne przejście kolorów tęczy

    Zielone pulsowanie

    Powolne mruganie 500ms wł./wył.

    Szybkie czerwone miganie 100ms wł./wył.

    Pomarańczowe podwójne mignięcie, a potem pauza

    Pomarańczowe potrójne mignięcie, a potem pauza

    Stały, pojedynczy kolor przy połączeniu z nadajnikiem

    Dioda RGB nie świeci się

    Uruchamianie

    Tryb aktualizacji Web włączony

    Oczekiwanie na połączenie z nadajnikiem

    Nie wykryto układu radiowego​

    Tryb bindowania włączony

    Połączono z nadajnikiem, ale występuje niezgodność konfiguracji dopasowania modelu

    kolor oznacza częstotliwość pakietów (Packet Rate)

    Tryb bootowania

    Przydatne informacje o Odbiorniku RC Matek R24-TD True Diversity ExpressLRS 2.4GHz

    Firmwares

    • Target Odbiornika:  Generic ESP32 True Diversity PA 2.4Ghz RX lub RadioMaster RP4-TD lub HappyModel EP Dual
    • Dowolne warianty oparte na celu (Target) “Generic ESP32 True Diversity PA 2.4Ghz RX” mogą być flashowane
    • Odbiornik ma wgrany fabrycznie ExpressLRS 3.3.2 z frazą bindowania (binding phrase) „123456”. Odbiornik nigdy nie wejdzie w tryb bindowania, jeśli użyjesz tradycyjnej procedury bindowania.
    • Musisz ponownie sflashować go ze swoją własną frazą bindowania LUB połączyć się z nim przez komputer/telefon za pomocą WiFi i ustawić swoją frazę bindowania w WebUI.

    Flashowanie przez Wifi

    • Włącz zasilanie odbiornika. Na początku pojawi się efekt płynnego przejścia kolorów tęczy (rainbow fade), następnie powolne mruganie 500 ms wł./wył. Po 20 sekundach zielone mruganie wskaże, że odbiornik znajduje się w trybie Hotspotu WiFi.​
    • Nazwa sieci (WiFi SSID): „ExpressLRS RX”,
      Hasło: „expresslrs”​

    Flashowanie przez UART

    1. Podłącz odbiornik do adaptera USB-TTL: TX na odbiorniku podłącz do RX na USB-TTL, a RX na odbiorniku do TX na USB-TTL. Podłącz 5V i GND z USB-TTL odpowiednio do 5V i GND na odbiorniku.​
    2. Naciśnij i przytrzymaj przycisk boot podczas włączania zasilania odbiornika, a następnie go zwolnij – dioda RGB LED nie zapali się.
    3. W konfiguratorze  wybierz cel (target) Generic ESP32 True Diversity PA 2.4Ghz RX, RadioMaster RP4-TD lub HappyModel EP Dual oraz „UART” jako metodę flashowania . Ustaw swoją frazę bindowania (bind phrase) oraz opcje oprogramowania . Zaznacz „erase before flash” (wyczyść przed flashowaniem) oraz „Force FLash” (wymuś flashowanie).​
    4. Użyj narzędzia Web-flasher (link poniżej).

    Przydatne linki dla Odbiornika RC Matek R24-TD True Diversity ExpressLRS 2.4GHz

    Odbiornik RC Matek R24-TD True Diversity ExpressLRS 2.4GHz Specyfikacja

    Firmware

    ExpressLRS Firmware

    Hardware

    ESP32-PICO-D4, SX1281

    PA/LNA

    AT2401C

    Częstotliwość RF

    2,4GHz ISM

    Moc telemetrii

    20dbm (100mW)

    Typ odbiornika

    True Diversity

    Protokół odbiornika

    CRSF

    Złącze antenowe

    IPEX MHF-1

    Zasilanie

    4-13V DC @ “V” Pad

    Pobór mocy

    110mA - 170mA przy 5 V

    Wymiary płytki PCB​

    28mm x 16mm

    Waga

    4g (z anteną)

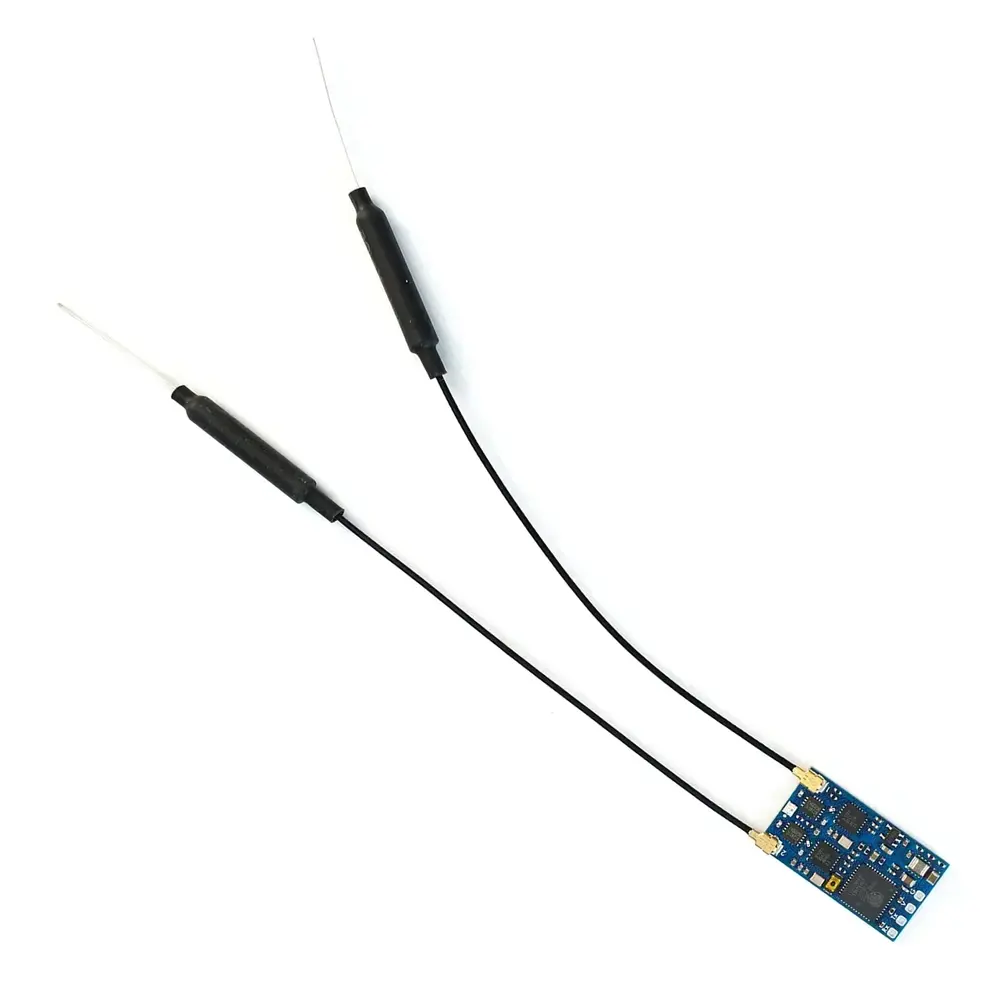

    Zestaw Odbiornik RC Matek R24-TD True Diversity ExpressLRS 2.4GHz zawiera

    • 1x Odbiornik RC Matek R24-TD True Diversity ExpressLRS 2.4GHz
    • 2x Anteny IPEX MHF1 o długości 15cm
