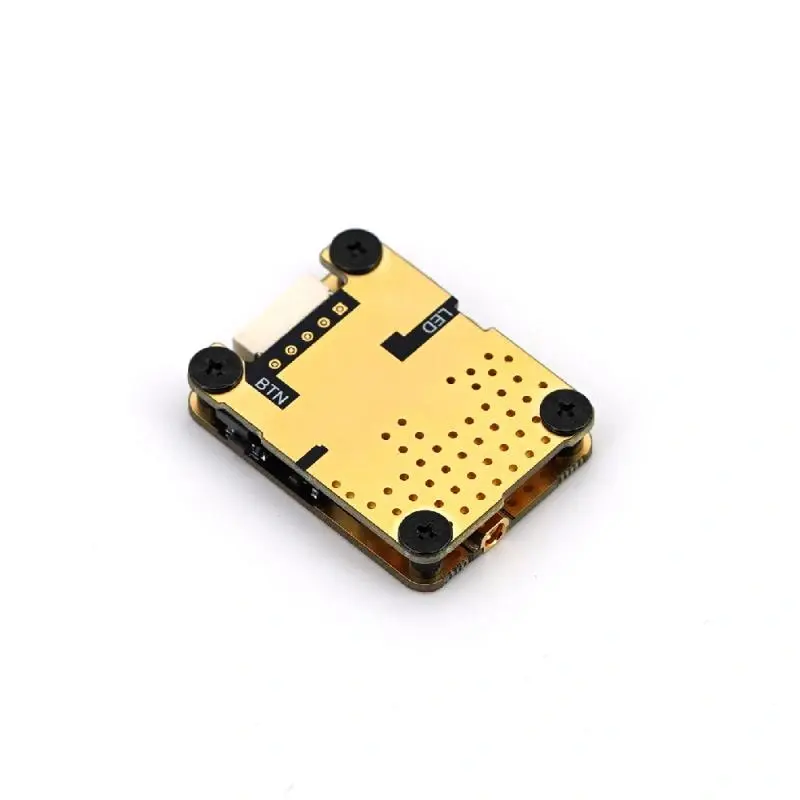

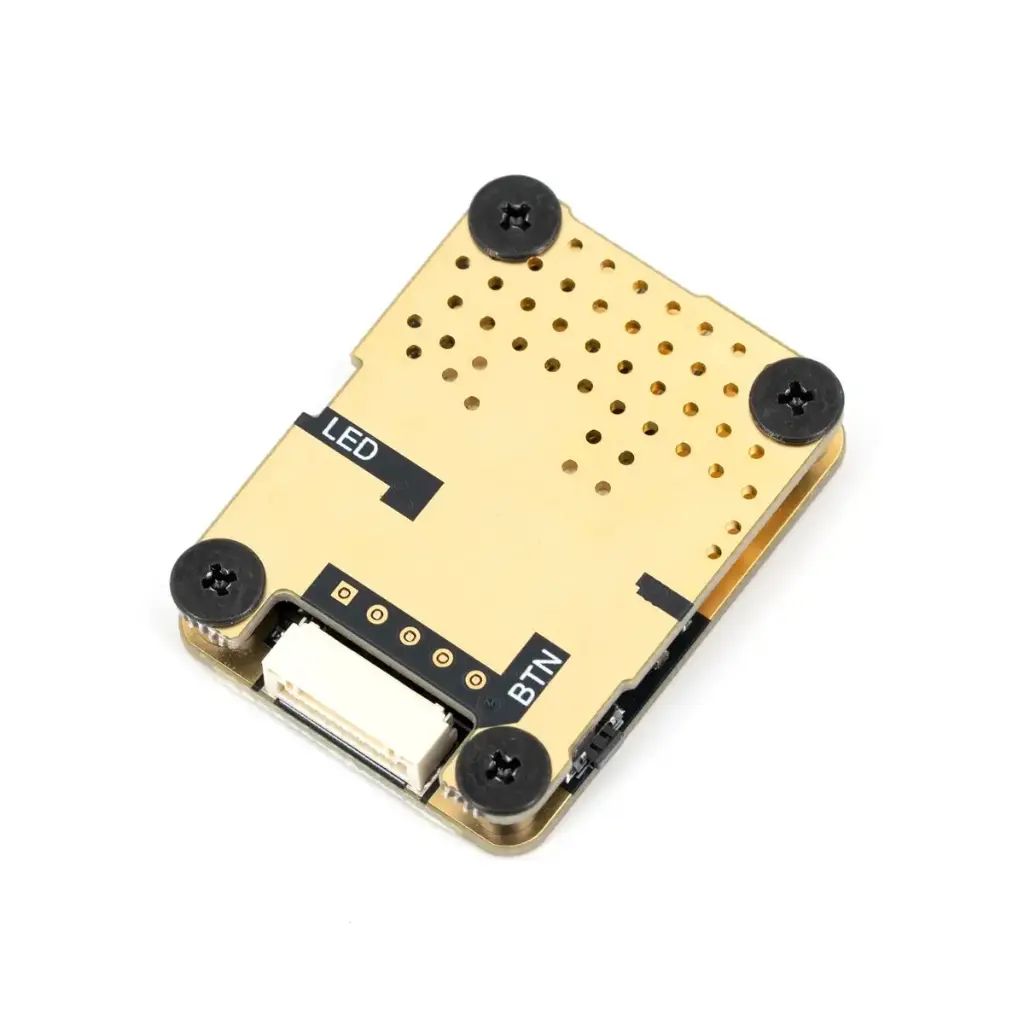

Nadajnik wideo TBS Unify Pro32 DP 5.8GHz (MMCX)
TBS Unify Pro32 DP 5.8 GHz VTX (MMCX) to wydajny i kompaktowy nadajnik wideo FPV zaprojektowany z myślą o dronach o wysokiej wydajności. Wyposażony jest w wytrzymałe złącze MMCX zapewniające niezawodne podłączenie anteny, a także obsługuje dodatkowe opcje chłodzenia, takie jak radiator lub mały wentylator (niewchodzące w skład zestawu), co czyni go idealnym rozwiązaniem do instalacji o ograniczonym przepływie powietrza.
Nadajnik wideo TBS Unify Pro32 DP 5.8GHz (MMCX) – Zaawansowana transmisja FPV, na której możesz polegać
TBS Unify Pro32 DP 5.8GHz VTX (MMCX) to wysokiej klasy nadajnik wideo stworzony dla pilotów FPV, którzy oczekują wyjątkowej niezawodności, czystego sygnału oraz zaawansowanych funkcji sterowania. Dzięki zoptymalizowanemu systemowi odprowadzania ciepła zapewnia stabilną pracę bez konieczności stosowania dodatkowych radiatorów lub wentylatorów chłodzących, a podwójne filtrowanie zakłóceń gwarantuje krystalicznie czysty obraz. Obsługa TBS SmartAudio 2.1, sterowanie za pomocą skryptów LUA, konfiguracja jednym przyciskiem oraz szeroki zakres napięcia wejściowego 2–6S sprawiają, że Unify Pro32 DP doskonale integruje się z nowoczesnymi konstrukcjami FPV. Kompaktowa i lekka konstrukcja oraz wytrzymałe złącze MMCX czynią go idealnym wyborem zarówno do wyścigów FPV, jak i lotów dalekiego zasięgu, gdzie niezawodne połączenie wideo ma kluczowe znaczenie.
Najważniejsze cechy Nadajnika wideo TBS Unify Pro32 DP 5.8GHz (MMCX)
- Najlżejszy na świecie nadajnik wideo o mocy 3 W
- Zakres częstotliwości: 4990–6030 MHz
- Konfiguracja OSD z wykorzystaniem TBS SmartAudio 2.1 (przez Betaflight, TBS Crossfire / Tracer lub Ardupilot)
- Konfiguracja częstotliwości i mocy za pomocą jednego przycisku
- Obsługa skryptów LUA dla użytkowników CRSF
- Złącze MMCX
- Zasilanie 2–6S
- Podwójne filtrowanie zakłóceń (>63 dB SNR)
- Zoptymalizowane odprowadzanie ciepła – bez konieczności stosowania radiatora
- Barcode Control umożliwiający zmianę poziomów mocy i częstotliwości
- Technologia CleanSwitch zapewniająca pracę bez zakłóceń podczas zmiany ustawień
Schemat połączeń w Nadajniku wideo TBS Unify Pro32 DP 5.8GHz (MMCX)
Tabela VTX dla TBS Unify Pro32 DP – wersja ze wszystkimi dostępnymi kanałami
| # vtxtable vtxtable bands 10 vtxtable channels 8 vtxtable band 1 BOSCAM_A A FACTORY 5865 5845 5825 5805 5785 5765 5745 5725 vtxtable band 2 BOSCAM_B B FACTORY 5733 5752 5771 5790 5809 5828 5847 5866 vtxtable band 3 BOSCAM_E E FACTORY 5705 5685 5665 5645 5885 5905 5925 5945 vtxtable band 4 FATSHARK F FACTORY 5740 5760 5780 5800 5820 5840 5860 5880 vtxtable band 5 RACEBAND R FACTORY 5658 5695 5732 5769 5806 5843 5880 5917 vtxtable band 6 RACE_LOW L FACTORY 5362 5399 5436 5473 5510 5547 5584 5621 vtxtable band 7 BAND_M M FACTORY 5608 5678 5717 5737 5835 5855 5894 5914 vtxtable band 8 BAND_H H FACTORY 4990 5020 5050 5080 5110 5140 5170 5200 vtxtable band 9 BAND_Y Y FACTORY 4991 5045 5097 5128 5329 5435 5477 5590 vtxtable band 9 BAND_T T FACTORY 5176 5261 5353 5360 5946 5974 6013 vtxtable powerlevels 8 vtxtable powervalues 10 14 20 23 26 27 30 65 vtxtable powerlabels 10 25 100 200 400 500 999 3k save |
Tabela VTX dla TBS Unify Pro32 DP – wersja ze standardowymi kanałami !!! Upewnij się, że używasz odpowiedniej szerokopasmowej anteny, aby uniknąć uszkodzenia nadajnika !!! (maksymalna moc ustawiona na 65 dB wymusi na nadajniku pracę z pełną mocą) | # vtxtable vtxtable bands 6 vtxtable channels 8 vtxtable band 1 BOSCAM_A A FACTORY 5865 5845 5825 5805 5785 5765 5745 5725 vtxtable band 2 BOSCAM_B B FACTORY 5733 5752 5771 5790 5809 5828 5847 5866 vtxtable band 3 BOSCAM_E E FACTORY 5705 5685 5665 5645 5885 5905 5925 5945 vtxtable band 4 FATSHARK F FACTORY 5740 5760 5780 5800 5820 5840 5860 5880 vtxtable band 5 RACEBAND R FACTORY 5658 5695 5732 5769 5806 5843 5880 5917 vtxtable band 6 RACE_LOW L FACTORY 5362 5399 5436 5473 5510 5547 5584 5621 vtxtable powerlevels 8 vtxtable powervalues 10 14 20 23 26 27 30 65 vtxtable powerlabels 10 25 100 200 400 500 999 3k |
W TBS Unify Pro32 DP wszystkie kanały i poziomy mocy są fabrycznie odblokowane.
Ważne!
Unify Pro32 DP to nadajnik wideo o wysokiej mocy. Używanie go z antenami niskiej jakości lub bez podłączonej anteny przy wyższych poziomach mocy nieuchronnie doprowadzi do uszkodzenia urządzenia – i to szybciej, niż mogłoby się wydawać. Z tego względu funkcji szerokopasmowej należy używać wyłącznie z antenami szerokopasmowymi, szczególnie przy najwyższych ustawieniach mocy.
Więcej szczegółów znajduje się w TBS Unify Pro32 DP VTX User Manual.
Specyfikacja TBS Unify Pro32 DP 5.8GHz VTX (MMCX)
System wideo | Analogowy |
Minimalne napięcie wejściowe | 6 V |
Maksymalne napięcie wejściowe | 25 V |
Minimalna częstotliwość pracy | 4990 MHz |
Maksymalna częstotliwość pracy | 6030 MHz |
Moc wyjściowa | 10 / 25 / 100 / 200 / 400 / 500 / 999 / MAX mW |
Pobór prądu | 25 mW: 90 mA - 130 mA (22V - 14,8 V) |
Zasięg | 6 km (w każdym kierunku) |
Format wideo | NTSC, PAL |
Impedancja wejścia wideo | 75 Ω |
Transmisja dźwięku | Nie |
Tryb Pit Mode | Tak |
SmartAudio | V2.1 |
Obsługa OSD | Tak |
Złącze antenowe | MMCX |
Złącze komunikacyjne | JST-GH 7-pin |
Aktualizacja firmware | Nie |
Wymiary | 37 x 28 x 10 mm |
Masa | 8,7 g |
Zawartość zestawu Nadajnika wideo TBS Unify Pro32 DP 5.8GHz (MMCX)
- 1x Nadajnik wideo TBS Unify Pro32 DP 5.8GHz (MMCX)
- 1x Silikonowy przewód z fabrycznie pobielonymi końcówkami
- 1x Przejściówka MMCX do SMA
- 1x Taśma termoprzewodząca ułatwiająca montaż w dronie FPV
