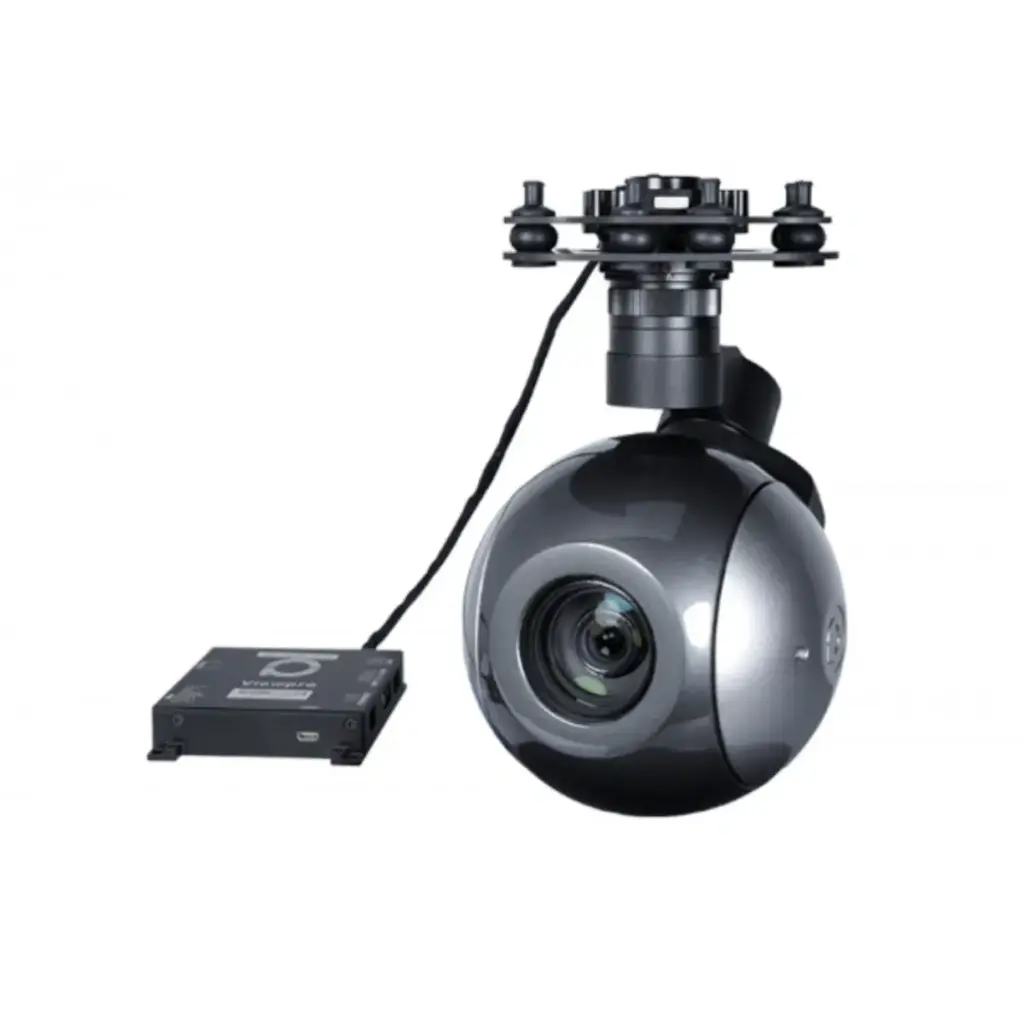

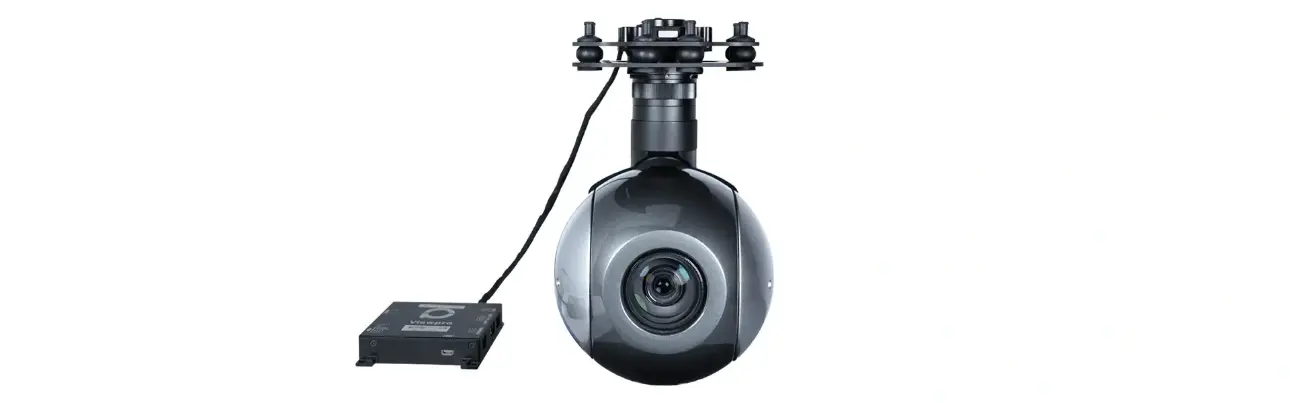

Kamera do śledzenia obiektów Viewpro Q40T z gimbalem
Kamera z gimbalem Q40T wyposażona jest w obiektyw z 40-krotnym zoomem optycznym. Napędzana jest przez moduł SONY 1/2.8 Exmor R CMOS, oferujący czułość 0.01 lux przy F1.6, 2,13 miliona efektywnych pikseli, wideo w jakości HD 1080p oraz szybki autofokus. Została zaprojektowana z myślą o fotografii lotniczej z użyciem dronów. Kamera Q40T umożliwia również śledzenie celu. W momencie opuszczenia fabryki wszystkie parametry są już odpowiednio skonfigurowane — wystarczy zainstalować kamerę z gimbalem na dronie i można od razu rozpocząć lot. Gimbal może być sterowany w trzech osiach: YAW (obrót), ROLL (przechył) i PITCH (pochylenie). Zastosowane rozwiązanie FOC (Field-Oriented Control) skutecznie kompensuje drgania drona. Obraz pozostaje bardzo stabilny nawet przy czterdziestokrotnym powiększeniu optycznym. Q40T znajduje szerokie zastosowanie w różnych dziedzinach, takich jak bezpieczeństwo publiczne, energetyka, straż pożarna, fotografia lotnicza z zoomem i inne branże wykorzystujące drony.
Kamera do śledzenia obiektów Viewpro Q40T z gimbalem – Precyzyjne śledzenie z 40-krotnym zoomem optycznym
Viewpro Q40T to profesjonalna kamera z gimbalem wyposażona w zaawansowany system śledzenia obiektów oraz mocny, 40-krotny zoom optyczny. Przeznaczona do zastosowań zarówno powietrznych, jak i naziemnych, łączy wysokoczuły sensor Sony Starlight z inteligentnymi algorytmami śledzenia, zapewniając precyzyjne podążanie za celem i wyraźny obraz nawet w warunkach słabego oświetlenia. Trzyosiowy stabilizowany gimbal skutecznie redukuje drgania i gwarantuje płynne, stabilne ujęcia – idealnie sprawdzając się w misjach obserwacyjnych, inspekcjach technicznych oraz zastosowaniach taktycznych z użyciem dronów.
Kamera SONY 40x Zoom Starlight
Dzięki zastosowaniu modułu SONY 1/2.8" Exmor R CMOS, kamera Q40T oferuje wyjątkową czułość – minimalne oświetlenie na poziomie 0,01 lux przy F1.6 (technologia Starlight) pozwala na wyraźne rejestrowanie obrazu nawet w bardzo słabych warunkach oświetleniowych. Matryca o rozdzielczości 2,13 megapiksela i jakość obrazu Full HD 1080p, w połączeniu z 40-krotnym zoomem optycznym, umożliwiają obserwację obiektów w odległości do 500 metrów, co czyni kamerę idealną do zastosowań w różnych dziedzinach – od monitoringu, przez inspekcje techniczne, po misje taktyczne.

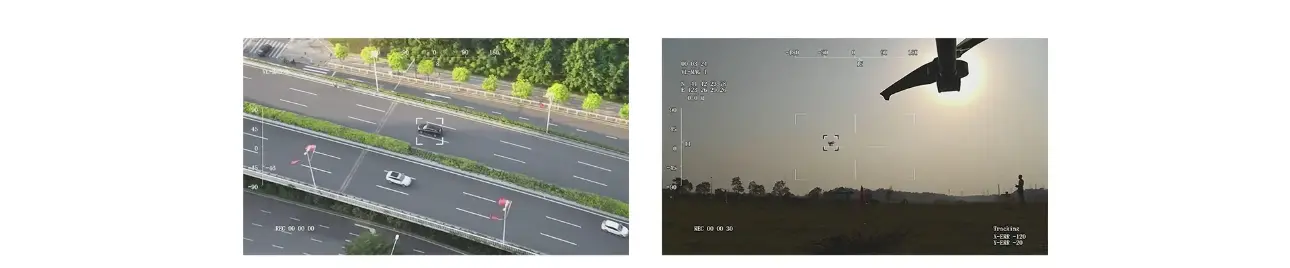

Jednosensorowa kamera światła widzialnego ze śledzeniem obiektów
Wbudowane algorytmy normalizacji, korelacji krzyżowej oraz śledzenia, w połączeniu z algorytmem ponownego wykrywania zaginionego obiektu, umożliwiają stabilne podążanie za celem. Obsługiwane są niestandardowe znaki wyświetlane na ekranie (OSD), adaptacyjna bramka, krzyżyk celownika oraz wyświetlanie informacji śledzenia. Prędkość śledzenia wynosi do 48 pikseli na klatkę, a rozmiar obiektu mieści się w zakresie od 32×32 do 128×128 pikseli. Przy minimalnym stosunku sygnału do szumu (SNR) wynoszącym 4 dB, średnia wartość pierwiastka kwadratowego szumu impulsowego na pozycji obiektu jest mniejsza niż 0,5 piksela, co znacząco poprawia dokładność i skuteczność śledzenia.

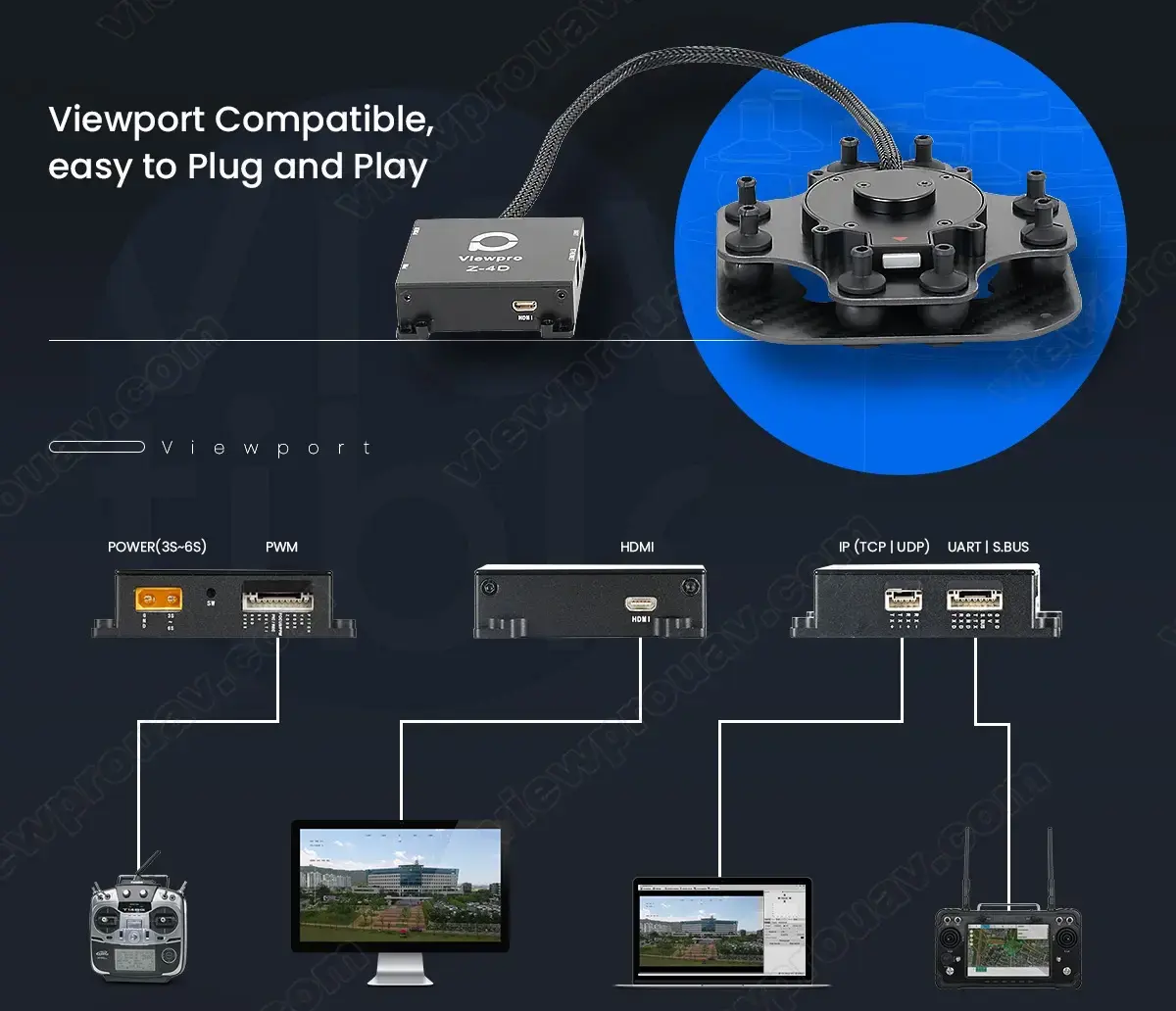

Wiele możliwości kontroli
Domyślne sterowanie odbywa się za pomocą PWM i portu szeregowego TTL, opcjonalnie dostępny jest protokół SBUS. Wersja z wyjściem IP obsługuje również kontrolę TCP przez kabel Ethernet. Dzięki oprogramowaniu Viewpro Viewlink możesz korzystać z wyjścia IP, sterowania TTL oraz kontroli TCP.

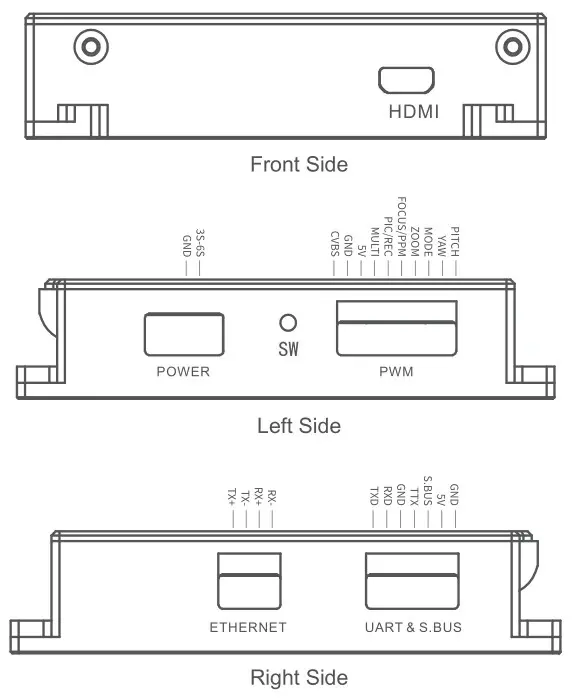

Oznaczenia na obudowie sterownika (wersja Viewport)
Zastosowania
Głównie stosowany w służbach mundurowych, straży pożarnej, inspekcji wież energetycznych i rurociągów oraz podczas akcji poszukiwawczo-ratowniczych. W sytuacjach awaryjnych konieczne jest szerokie monitorowanie i poszukiwania, aby szybko przekazać informacje o sytuacji, zwiększyć efektywność działań i ograniczyć liczbę ofiar.
Specyfikacja Kamery do śledzenia obiektów Viewpro Q40T z gimbalem
Napięcie pracy: | 12 V |
Napięcie wejściowe | 4S ~ 6S |
Napięcie wyjściowe | 5 V (połączenie z PWM) |
Prąd dynamiczny | 500 mA @ 12 V |
Prąd spoczynkowy | 400 mA @ 12 V |
Moc zużywana | ≤ 6 W |
Temperatura pracy | -20℃ ~ +60℃ |

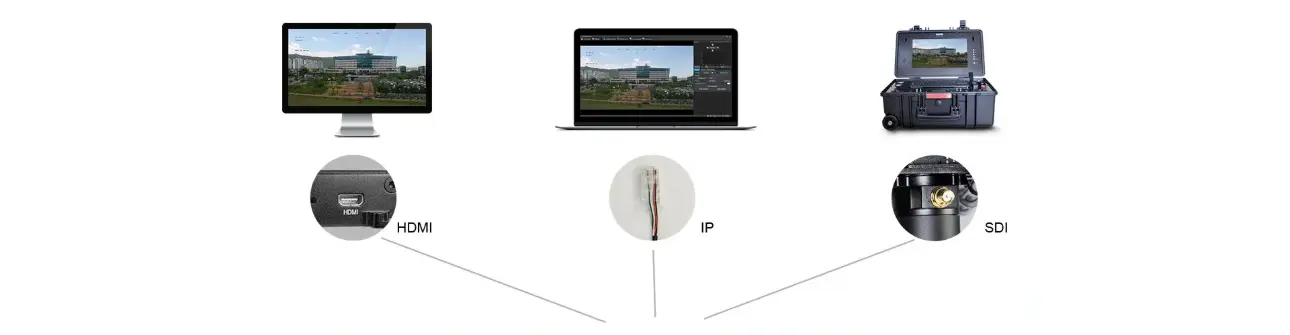

Wyjścia | micro HDMI (wyjście HD 1080p 60 fps) / IP / SDI |
Local-Pamięć lokalna | Karta SD (do 128 GB, klasa 10, format FAT32 lub exFAT) |
Metody sterowania | PWM / TTL / S.BUS / TCP (wersja IP) |
Masa netto | 732 g (wersja Viewport) |
Wymiary produktu | 118,2 × 133,6 × 196,1 mm |

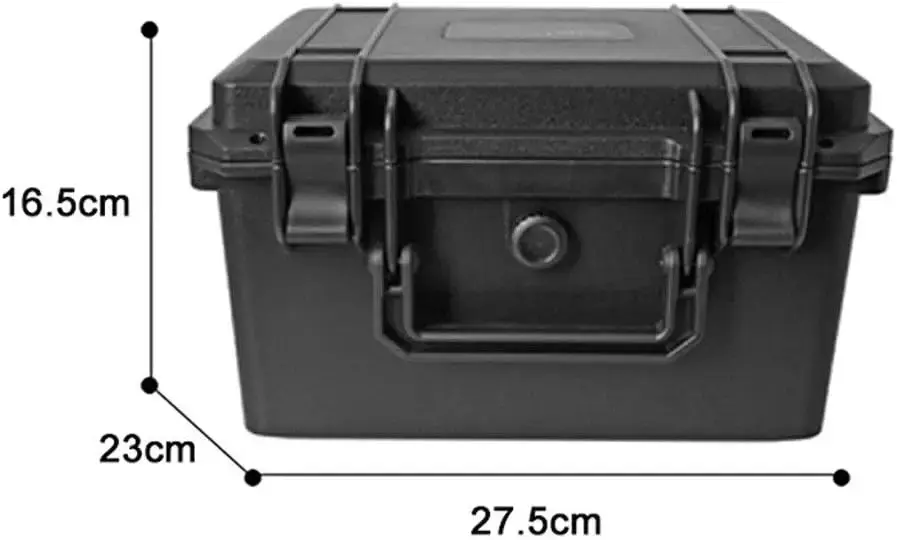

Wymiary opakowania (plastikowa walizeczka) | 275 × 230 × 165 mm |
Specyfikacja gimbala
Pitch/Tilt (pochylenie/nachylenie) | ±90° |
Roll (obrót wokół osi) | ±85° |
Yaw/Pan (obrót poziomy) | ±150° |
Kąt drgań | Pitch/Roll: ±0.02° Yaw: ±0.03° |
Funkcja One-key to center | √ |
Specyfikacja kamery
Sensor obrazu | SONY 1/2.8″ “Exmor R” CMOS |
Jakość obrazu | Full HD 1080 (1920*1080) |
Efektywna liczba pikseli | 2,13 MP |
Zoom optyczny obiektywu | 40x F=4,25–170 mm |
Zoom cyfrowy | 2× do 32× |
Minimalna odległość od obiektu | 0,1 / 1,5 / 3,0 / 5,0 / 10,0 m |
Kąt widzenia w poziomie | Tryb 1080p: 73,8° (szeroki kąt) – 2,16° (tele) Tryb 720p: 66,35° (szeroki kąt) – 1,9° (tele) SD: 39,98° (szeroki kąt) – 1,11° (tele) |
System synchronizacji | Wewnętrzny |
Stosunek sygnału do szumu (S/N) | powyżej 50 dB |
Minimalne oświetlenie | Kolor: 0,01 lux @ F1.6 |
Kontrola ekspozycji | Automatyczna, ręczna, tryb priorytetu (priorytet czasu otwarcia migawki i przysłony), jasność, kompensacja EV, wolna ekspozycja (Slow AE) |
Wzmocnienie (Gain) | Automatyczne/ręczne: 0 dB do 50,0 dB (0 do 28 kroków + 2 kroki / łącznie 15 kroków) Maksymalny limit wzmocnienia: 10,7 dB do 50,0 dB (6 do 28 kroków + 2 kroki / łącznie 12 kroków) |
Balans bieli | Automatyczny, ATW, wewnętrzny, zewnętrzny, zewnętrzny automatyczny, lampa sodowa (stały/auto/auto zewnętrzny), Onepush, ręczny |
Czas otwarcia migawki | Od 1 s do 1/10 000 s, 22 kroki |
Kompensacja podświetlenia | Tak |
Kontrola przysłony | 16 kroków |
Funkcja usuwania mgły (Defog) | Tak |
OSD (On-Screen Display) | Tak |
Specyfikacja śledzenia obiektów kamery
Częstotliwość aktualizacji odchylenia piksela | 50 Hz |
Opóźnienie wyjścia odchylenia piksela | <10 ms |
Minimalny kontrast obiektu | 5% |
Stosunek sygnału do szumu (SNR) | 4 |
Minimalny rozmiar obiektu | 32 × 32 piksele |
Maksymalny rozmiar obiektu | 128 × 128 pikseli |
Prędkość śledzenia | ±48 do ±192 pikseli na klatkę |
Czas zapamiętania obiektu | 100 klatek (4 s) |
Średnia wartość pierwiastka kwadratowego szumu impulsowego na pozycji obiektu | < 0,5 piksela |
Zestaw Kamera do śledzenia obiektów Viewpro Q40T z gimbalem zawiera
- 1x Kamera do śledzenia obiektów Viewpro Q40T z gimbalem
- 1x Sterownik Viewport
- 8x Śruba M3
- 4x Miedziana tuleja
- 2x Wibroizolator kulisty
- 1x Karta Micro-SD
- 1x Kabel złączowy TTL
- 1x Kabel sterujący PWM
- 1x Kabel USB-TTL
- 1x Kabel Ethernet
- 1x Kabel zasilający
- 3x Kabel sterujący TTL/SBUS
- 1x Walizka plastikowa
