Przenośna stacja naziemna SIYI UniRC 10 Pro
Przenośna stacja naziemna SIYI UniRC 10 Pro – Wielopasmowa platforma sterowania

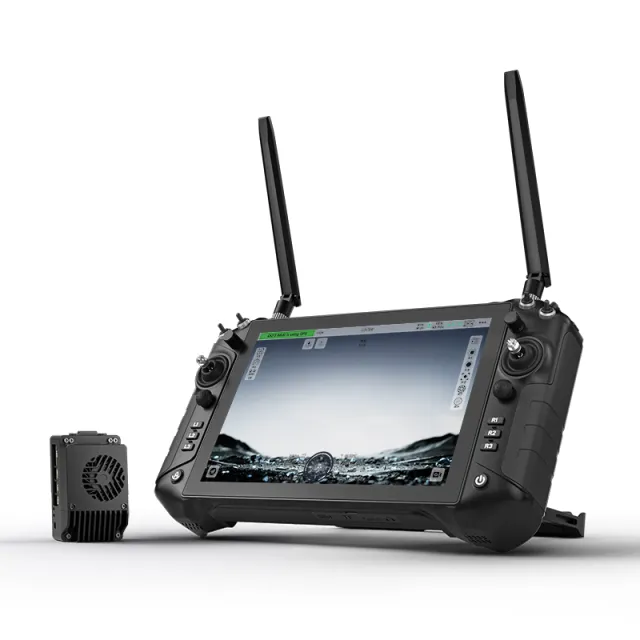

SIYI UniRC 10 Pro łączy dużą stację naziemną z systemem Android z wielopasmową łącznością przeznaczoną do zaawansowanych platform bezzałogowych. Sterowanie pojazdem, obraz, telemetria i obsługa wyposażenia są dostępne w jednym przenośnym urządzeniu, dzięki czemu operator otrzymuje kompletne stanowisko pracy zamiast klasycznej aparatury RC.
Stabilniejsza komunikacja na dużych odległościach
UniRC 10 Pro może pracować w konfiguracji jedno- lub dwupasmowej, co pozwala lepiej dopasować sposób transmisji do zmieniających się zakłóceń. W teście SIYI nad morzem, przy wysokości 120 m, bez przeszkód na linii transmisji i przy niskim poziomie zakłóceń, system osiągnął 35–45 km. Rzeczywisty zasięg zależy od terenu, anten, zakłóceń oraz całej instalacji.
Regulowana szerokość pasma i adaptacyjne przeskakiwanie częstotliwości
Operator może wybrać szerokość kanału 10 MHz lub 20 MHz, zależnie od tego, czy priorytetem są mniejsze opóźnienia, czy płynniejsza transmisja obrazu. Adaptacyjne przeskakiwanie częstotliwości reaguje na zmiany w środowisku radiowym, dostosowując kanał pracy i parametry łącza, co pomaga utrzymać stabilną komunikację przy rosnących zakłóceniach.
Fizyczne sterowanie nie tylko samą platformą
UniRC 10 Pro oferuje dedykowane joysticki, przełączniki, pokrętła i przyciski, dzięki czemu najważniejszych funkcji nie trzeba obsługiwać wyłącznie z ekranu dotykowego. Operator ma bezpośredni dostęp zarówno do sterowania platformą, jak i kompatybilnym wyposażeniem, takim jak głowice, kamery, reflektory czy inne urządzenia skonfigurowane w systemie.
Dwa mini-joysticki do precyzyjnego sterowania wyposażeniem
Dwa mini-joysticki z czujnikami Halla zapewniają proporcjonalne sterowanie urządzeniami, które wymagają czegoś więcej niż prostych komend ON/OFF. Jeden może sterować głowicą, a drugi inną funkcją wyposażenia, dzięki czemu operator może obsługiwać kilka systemów bez ciągłego przenoszenia rąk na ekran dotykowy.
Wymienny akumulator do dłuższej pracy w terenie
UniRC 10 Pro korzysta z akumulatora wewnętrznego oraz wymiennego akumulatora zewnętrznego. Gdy zewnętrzny pakiet się rozładuje, można wymienić go bez wyłączania stacji, ponieważ w tym czasie system pozostaje zasilany z akumulatora wewnętrznego. Stacja obsługuje również ładowanie USB-C PD podczas pracy.
Ochrona IP54 do pracy w terenie
Obudowa o stopniu ochrony IP54 ogranicza wnikanie pyłu i chroni przed bryzgami wody, a aktywne chłodzenie wspiera pracę urządzenia w wymagających warunkach. UniRC 10 Pro została przygotowana do użytkowania w terenie, jednak IP54 nie oznacza pełnej wodoszczelności.
Jedna platforma sterowania do UAV, UGV, USV i robotyki
UniRC 10 Pro nie ogranicza się do platform latających. Programowalne elementy sterujące, transmisja obrazu i danych, interfejsy sieciowe oraz środowisko programowe pozwalają po prawidłowej integracji wykorzystać ją z UAV, UGV, USV i systemami robotycznymi. Jedną stację można więc dopasować do bardzo różnych maszyn i rodzajów wyposażenia, zamiast ograniczać ją do jednego typu statku powietrznego.
Przenośna stacja naziemna SIYI UniRC 10 Pro Najczęściej zadawane pytania (FAQ)
SIYI uzyskało 35–45 km nad morzem przy wysokości 120 m, braku przeszkód i niskich zakłóceniach. W warunkach podmiejskich przy 120 m, niewielkiej liczbie przeszkód i średnich zakłóceniach producent podaje 20–25 km. Rzeczywisty zasięg zależy od anten, montażu, terenu, zakłóceń i ustawień radiowych.
Nie. UniRC 10 Pro może pracować na jednym paśmie lub wykorzystywać dwa pasma jednocześnie. Producent potwierdza, że trzy pasma nie pracują równolegle.
SIYI określa UniRC 10 Pro marketingowo jako 2.4 / 5 / X GHz, ale w aktualnej specyfikacji podaje dokładnie tylko 2,4 GHz i 5,8 GHz. Zakres trzeciego pasma nie został publicznie określony i zależy od certyfikowanego wariantu oraz lokalnych przepisów. Dlatego nie należy automatycznie wpisywać dla tego produktu pełnego zakresu 8–12,5 GHz.
Podłącz zasilacz PD 65 W do portu USB-C stacji. Przy wyłączonej stacji i zamontowanym akumulatorze zewnętrznym do 25 W trafia do akumulatora wewnętrznego, a do 40 W do zewnętrznego. Podczas pracy podział wynosi odpowiednio 40 W i 25 W. Naładowanie obu akumulatorów trwa około 4 godzin.
Dodatkowy akumulator można włożyć do stacji i naładować przez jej wejście USB-C PD. SIYI informuje również o możliwości użycia opcjonalnej zewnętrznej ładowarki do akumulatorów, która nie znajduje się w standardowym zestawie.
Tak. Zewnętrzny akumulator 13 400 mAh można wymienić podczas pracy. W tym czasie stacja pozostaje zasilana z wewnętrznego akumulatora 6700 mAh.
Tak. SIYI wprost wymienia ArduPilot i PX4 jako systemy z ekosystemu MAVLink, które można integrować z UniRC 10 Pro. Producent udostępnia również UniGCS oraz dokumentację komunikacji i SDK.
Przenośna stacja naziemna SIYI UniRC 10 Pro Schematy
Przenośna stacja naziemna SIYI UniRC 10 Pro Specyfikacja
Parametry ogólne
Model | SIYI UniRC 10 Pro Triple Frequency |
Zasięg | 20 - 25 km przy 120 m, niewielkiej liczbie przeszkód i średnich zakłóceniach (teren podmiejski) 35 - 45 km przy 120 m, bez przeszkód i przy niskich zakłóceniach (teren nad morzem) |
Częstotliwości | 2.4 GHz / 5.8 GHz |
Trzecie pasmo | SIYI określa marketingowo jako X GHz; dokładny zakres nie został publicznie podany* * Dokładny zakres dodatkowego pasma zależy od wariantu, certyfikacji systemu i lokalnych regulacji. |
Jednoczesna praca | Maksymalnie 2 pasma |
Szerokość kanału transmisji obrazu | 10 MHz / 20 MHz |
Maksymalna przepływność | 65 Mb/s** ** Test SIYI przy 20 MHz, niewielkiej odległości między modułami i braku zakłóceń. |
Dekodowanie obrazu | Do 4K 30 kl./s |
Szyfrowanie | AES |
Fizyczne elementy sterujące | 27 |
Przyciski | 13 |
Temperatura pracy | od -20°C do 55°C |
Temperatura przechowywania | od -30°C do 45°C (do 1 miesiąca) od -10°C do 35°C (do 3 miesięcy) od -10°C do 30°C (do 1 roku) |
Stacja naziemna
Ekran | 10,1 cala, dotykowy |
Rozdzielczość | 1920 x 1200 |
Jasność | 2000 nitów |
Odświeżanie | 60 Hz |
Automatyczna regulacja jasności | Tak |
Akumulator wewnętrzny | 6700 mAh |
Akumulator zewnętrzny | 13400 mAh |
Czas pracy | Około 5 godzin z akumulatorem wewnętrznym i zewnętrznym |
Pobór mocy systemu | 34 W |
Szybkie ładowanie | PD do 65 W |
Czas ładowania | Około 1,5 godziny (bez akumulatora zewnętrznego) Około 4 godziny (z akumulatorem zewnętrznym) |
System | Android 13 |
Procesor | 8-rdzeniowy Qualcomm |
RAM | 4 GB |
Pamięć wewnętrzna | 64 GB |
Rozszerzenie pamięci | MicroSD |
GNSS | GPS / GLONASS / BeiDou / Galileo / QZSS |
Stopień ochrony | IP54 |
Wymiary | 328,2 mm x 222,5 mm x 101,5 mm |
Waga | 2600 g z podporą brzuszną |
Anteny stacji | 2x Wewnętrzna kierunkowa + 2x Zewnętrzna dookólna |
Wi-Fi – częstotliwość | 2.4 GHz / 5.8 GHz |
Bluetooth | Bluetooth 5.0 |
Bluetooth – częstotliwość | 2,4000 - 2,4835 GHz |
Interfejsy zewnętrzne | USB-A, RJ45, HDMI, USB-C, slot TF, slot SIM |
Interfejsy transmisji danych | 2x UART, UDP, Bluetooth, USB-C |
Audio | Złącze 3,5 mm, Głośnik, Buzzer |
Air Unit
Wyjście S.Bus | 16 kanałów |
Wyjście PWM | 5 kanałów |
Interfejsy komunikacyjne Air Unit | 2x UART (GH1.25 3-Pin) (Transmisja danych) 2x Ethernet (GH1.25 8-Pin) (Obraz i dane) 1x CAN (GH1.25 4-Pin) (CAN) 1x GH1.25 6-Pin (PWM) |
Zasilanie | XT30 |
Aktualizacja firmware | USB-C |
Złącza antenowe | 2x Szybkozłączne MMCX + 2x Odłączane IPEX |
Napięcie zasilania | 3S – 18S |
Wymiary bez anten | 85 mm x 42,4 mm x 26,9 mm |
Masa bez anten | 200 g ±5 g |
Średni pobór mocy | 7 W |
Zestaw Przenośna stacja naziemna SIYI UniRC 10 Pro zawiera
- 1x Walizka transportowa UniRC 10 Pro
- 1x Przenośna stacja naziemna UniRC 10 Pro z podporą brzuszną i wbudowanym akumulatorem
- 1x Moduł pokładowy UniRC 10 Pro Air Unit
- 1x Zewnętrzny akumulator UniRC 10 Pro
- 4x Antena dookólna Sub2G i 2,4 GHz
- 2x Antena dookólna 5 GHz
- 2x Przewód danych do UniRC 10 Pro Air Unit
- 1x Przewód S.Bus do UniRC 10 Pro Air Unit
- 1x Przewód CAN do UniRC 10 Pro Air Unit
- 1x Przewód sieciowy RJ45 – RJ45
- 1x Przewód PWM UniRC 10 Pro
- 1x Adapter USB-C – USB-A
- 1x Zasilacz szybkiego ładowania PD 65 W (standard US)
- 1x Pasek naramienny UniRC 10 Pro
- 1x Przewód zasilający XT30 żeński
- 1x Przewód szybkiego ładowania PD 100 W USB-C – USB-CS
