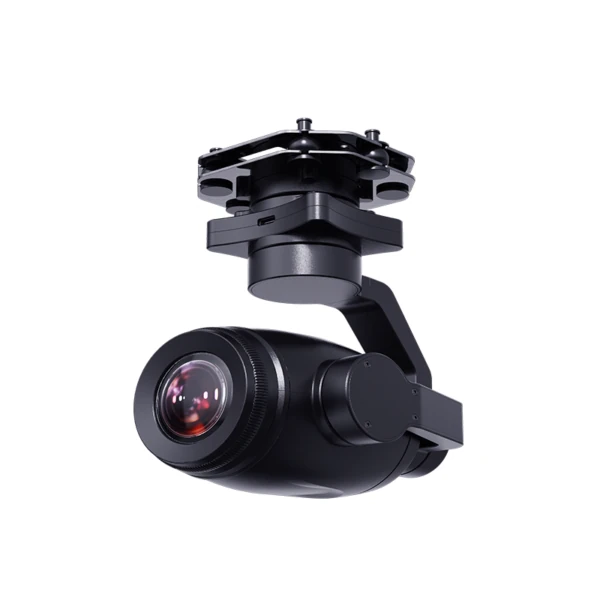

Kamera z gimbalem SIYI ZR30

https://www.bzbuas.com/web/image/product.template/524/image_1920?unique=c6d7b8a

Kamera z gimbalem SIYI ZR30 przybliża odległe szczegóły i trzyma je w kadrze bez drgań. Zbliżasz obraz z dużej odległości, a 3-osiowy gimbal utrzymuje go nieruchomo, a po zmroku obraz wciąż jest jasny i szczegółowy. Szybko ją zamontujesz, łatwo połączysz z kontrolerem lotu lub łączem SIYI, a sprawdzi się na dronach, łodziach i robotach naziemnych, zamieniając każdą misję w wyraźny, użyteczny materiał.

4 674,80 zł 4674.8 PLN bez VAT
4 674,80 zł bez VAT
Zapytaj o ofertę

    Ta kombinacja nie istnieje.

    Kamera z gimbalem SIYI ZR30 – Stabilny obraz w dzień i w nocy

    Kamera z gimbalem SIYI ZR30 to 3-osiowa kamera gimbalowa z 30-krotnym zoomem optycznym i do 180-krotnym zoomem hybrydowym. Matryca Sony CMOS 1/2,7 cala o efektywnej rozdzielczości 8 MP nagrywa wideo 4K w 25 kl./s i robi zdjęcia 4K na kartę microSD (Class 10, do 128 GB). Oś odchylenia (yaw) obraca się w zakresie 540 stopni, a kamerę montuje się na płytce szybkiego montażu (quick release). Obraz przesyła przez Ethernet i Micro-HDMI, a sterować nią można przez S.Bus, UART (SIYI SDK, ArduPilot i PX4 przez MAVLink) lub Ethernet UDP/TCP. Zasilana jest napięciem 11-25,2 V (3S-6S), pobiera średnio 5 W, a maksymalnie 12 W, waży 668 g i ma wymiary 132 x 100 x 180 mm razem z płytką szybkiego montażu. SIYI przeznacza ją do dronów, bezzałogowych łodzi i pojazdów naziemnych.

    Kamera z gimbalem SIYI ZR30
    Kamera z gimbalem SIYI ZR30 – Zoom hybrydowy 180x, optyczny 30x

    Zoom hybrydowy 180x, optyczny 30x

    Kamera z gimbalem SIYI ZR30 – Wideo i zdjęcia 4K

    Wideo i zdjęcia 4K

    Kamera z gimbalem SIYI ZR30 – Sony CMOS 1/2,7 cala, 8 MP

    Sony CMOS 1/2,7 cala, 8 MP

    Kamera z gimbalem SIYI ZR30 – Obrót 540°, szybki montaż

    Obrót 540°, szybki montaż

    Kamera z gimbalem SIYI ZR30 – Tryb Nose

    Tryb Nose

    Kamera z gimbalem SIYI ZR30 – Tryb do góry nogami

    Tryb do góry nogami

    Kamera z gimbalem SIYI ZR30 – Zgodna z ArduPilot i PX4 (MAVLink)

    Zgodna z ArduPilot i PX4 (MAVLink)

    Kamera z gimbalem SIYI ZR30 – Wyjście wideo Ethernet i HDMI

    Wyjście wideo Ethernet i HDMI

    Kamera z gimbalem SIYI ZR30 – Precyzyjne algorytmy sterowania

    Precyzyjne algorytmy sterowania

    Zoom optyczny 30x, hybrydowy do 180x

    ZR30 ma matrycę Sony 1/2,7 cala, czyli 8-megapikselowy przetwornik CMOS o wysokiej czułości na światło, który nagrywa wideo i robi zdjęcia w 4K. Zoom hybrydowy sięga 180x, w tym 30x optycznie. Algorytm ostrości działa szybko i precyzyjnie, a ostrość ustawia się automatycznie, więc odległe szczegóły masz w zasięgu, z płynnym zoomem i stabilnym ruchem.

    Bez zoomu pole widzenia wynosi 65,4° po przekątnej. Przy pełnym 30-krotnym zoomie optycznym zawęża się do 2,5°, co pozwala wyłowić pojedynczy szczegół z dużej odległości.

    Obiektyw z zoomem – Kamera z gimbalem SIYI ZR30

    Ostry obraz w każdym świetle

    Ostrość tam, gdzie wskażesz

    Wskaż dowolne miejsce na ekranie, a kamera ustawi ostrość właśnie na tym fragmencie obrazu i zobaczysz wyraźnie to, co wybrałeś.

    Kamera z gimbalem SIYI ZR30 – ostrość we wskazanym punkcie
    Ostrość podczas zoomowania

    Kamera utrzymuje ostrość podczas przybliżania i oddalania obrazu, dzięki czemu nagranie pozostaje płynne.

    Kamera z gimbalem SIYI ZR30 – utrzymywanie ostrości podczas zoomowania
    Widzenie nocne Starlight

    Bardzo czuła matryca CMOS typu Starlight utrzymuje jasny obraz przy słabym oświetleniu.

    Kamera z gimbalem SIYI ZR30 – widzenie nocne Starlight w porównaniu ze zwykłą kamerą
    HDR

    HDR (szeroki zakres dynamiki) zachowuje szczegóły jasnych i ciemnych partii dynamicznych scen, dając wierne kolory i naturalną jasność.

    Kamera z gimbalem SIYI ZR30 – HDR włączony i wyłączony
    Kamera z gimbalem SIYI ZR30 – śledzenie łodzi z modułem AI

    Rozpoznawanie i śledzenie celu z AI

    Z opcjonalnym modułem śledzenia SIYI AI kamera ZR30 śledzi i rejestruje cele w czasie rzeczywistym, ustawiając ostrość i zoom tak, by wybrany obiekt zawsze był w centrum kadru i dobrze widoczny.

    Jeśli cel zostanie na chwilę zasłonięty albo zniknie z ekranu, moduł rozpozna go i wznowi śledzenie, gdy tylko pojawi się ponownie.

    Dostępny w naszym sklepie: Moduł śledzenia SIYI AI II 10T

    Obrót osi yaw o 540° i szybki montaż

    Oś odchylenia (yaw) kamery ZR30 obraca się w zakresie 540 stopni, więc zawieszona pod dronem VTOL lub samolotem obejmuje widokiem 360 stopni dookoła. Szybkozłącze SIYI pozwala szybko zamontować kamerę i wymieniać ładunki.

    Kamera z gimbalem SIYI ZR30 – płytka szybkiego montażu i obrót o 540°

    Wiele sposobów sterowania gimbalem

    ZR30 możesz sterować klasycznie sygnałem S.Bus z przełączników i pokręteł, przez Ethernet z ekranu dotykowego lub komendami UDP/TCP z SIYI gimbal SDK, albo przez UART z SIYI gimbal SDK lub otwartymi protokołami ArduPilot i PX4 (MAVLink). Dzięki temu łatwo zintegrujesz ją z wieloma rodzajami dronów i robotów.

    Kamera z gimbalem SIYI ZR30 – sterowanie przez S.Bus, Ethernet i UART

    Kamera z gimbalem SIYI ZR30 Tryby pracy gimbala

    Tryb Nose

    Gdy gimbal jest zamontowany pod kątem 90 stopni do poziomu, automatycznie przechodzi w tryb Nose. Ułatwia to montaż w nosie drona typu fixed-wing, z wygodniejszym kątem mocowania i szerszym polem widzenia.

    Kamera z gimbalem SIYI ZR30 w trybie Nose w nosie drona fixed-wing
    Tryb do góry nogami

    Zamontowany do góry nogami gimbal automatycznie włącza tryb odwrócony, więc pasuje do wielu rodzajów pojazdów, takich jak bezzałogowe pojazdy naziemne, łodzie i roboty czworonożne.

    Kamera z gimbalem SIYI ZR30 do góry nogami na robocie naziemnym
    Kamera z gimbalem SIYI ZR30 – Tryb podążania
    Tryb podążania

    W poziomie gimbal podąża za obrotem maszyny.

    Kamera z gimbalem SIYI ZR30 – Tryb FPV
    Tryb FPV

    Gimbal obraca się razem z maszyną, gdy ta się przechyla, dając widok FPV ze stabilizowanym obrazem.

    Kamera z gimbalem SIYI ZR30 – Tryb blokady
    Tryb blokady

    W poziomie gimbal nie podąża za obrotem maszyny.

    Precyzyjne algorytmy sterowania i stabilizacji

    SIYI włożyło dużo pracy w algorytmy sterowania i stabilizacji, na których działa gimbal.

    Kalibracja IMU

    Koryguje błędy jednostki inercyjnej, takie jak przesunięcie zera, błąd skali, błąd międzyosiowy, dryft temperaturowy i szumy. Gimbal pozostaje stabilny przy dużych różnicach temperatur, szerokich manewrach i silnych drganiach.

    Kamera z gimbalem SIYI ZR30 – Kalibracja IMU
    Fuzja danych o położeniu

    Łączy dane z akcelerometrów i żyroskopów za pomocą modeli matematycznych i filtrów, wyznaczając kąty pochylenia, przechylenia i odchylenia gimbala, co poprawia jego działanie, stabilność i odporność.

    Kamera z gimbalem SIYI ZR30 – Fuzja danych o położeniu
    Przemysłowa stabilizacja w 3 osiach

    Łączy 3-osiowe żyroskopy i akcelerometry, regulatory PID, silniki i enkodery magnetyczne, by utrzymać gimbal w stabilnym położeniu i dawać stabilny obraz HD w ruchu.

    Kamera z gimbalem SIYI ZR30 – Przemysłowa stabilizacja w 3 osiach
    Precyzyjne sterowanie silnikami FOC

    Osobno steruje składowymi prądu silnika odpowiedzialnymi za moment i pole magnetyczne, co rozdziela sterowanie silnikiem bezszczotkowym i mocno ogranicza drgania obrazu.

    Kamera z gimbalem SIYI ZR30 – Precyzyjne sterowanie silnikami FOC

    Najczęściej zadawane pytania - Kamera z gimbalem SIYI ZR30

    Tak. Port Micro-HDMI przesyła obraz w rozdzielczości 1080p. Kamera przesyła też obraz przez Ethernet.

    Są cztery sposoby: dotknij dowolnego punktu na ekranie w aplikacji SIYI UniGCS, aby włączyć autofokus, użyj kanału S.Bus do ręcznego ustawiania ostrości lub autofokusa albo wyślij komendy SIYI SDK przez port szeregowy (UART) lub przez Ethernet.

    SIYI wymienia drony, bezzałogowe łodzie (USV) i bezzałogowe pojazdy naziemne (UGV). Tryb Nose i tryb do góry nogami ułatwiają montaż na samolotach typu fixed-wing i robotach naziemnych.

    Zoom działa przy nagrywaniu w 2K, 1080p i 720p. Gdy rozdzielczość nagrywania jest ustawiona na 4K, zoom jest niedostępny. Jeśli sterujesz kamerą przez S.Bus, sprawdź też, czy masz skonfigurowany kanał zoomu.

    Migawkę typu rolling shutter. Czas naświetlania ustawia się automatycznie i nie można go zmienić osobno.

    Tylko do aktualizacji oprogramowania i zmiany parametrów. Przed podłączeniem do komputera w celu aktualizacji włącz zasilanie gimbala.

    Kamera z gimbalem SIYI ZR30 Złącza

    Kamera z gimbalem SIYI ZR30 – złącza
    1. Wejście zasilania (3S-6S)
    2. Wejście i wyjście sygnału sterującego (S.Bus / UART)
    3. Wejście i wyjście sygnału sterującego (S.Bus / UART)
    4. Ethernet (strumień wideo i sterowanie protokołem SDK)
    5. Micro-HDMI (wyjście wideo)
    6. Type-C (aktualizacja i konfiguracja)
    7. Gniazdo karty TF (zapis i kopiowanie plików)
    8. Wskaźnik stanu

    Złącze zasilania to wtyk MX1,25 mm 4-pin, a port sieciowy to wtyk GH1,25 mm 9-pin. Rozkład pinów złączy wideo i protokołu, sterowania gimbalem oraz zasilania:

    Kamera z gimbalem SIYI ZR30 – rozkład pinów złączy

    Kamera z gimbalem SIYI ZR30 Schemat połączeń

    Kamera z gimbalem SIYI ZR30 – schemat połączeń dla sterowania przez Ethernet i UART

    A: sterowanie protokołem przez Ethernet, ZR30 do modułu powietrznego łącza SIYI, np. SIYI HM30. B: sterowanie przez UART, ZR30 do kontrolera lotu.

    Kamera z gimbalem SIYI ZR30 – schemat połączeń dla sterowania przez S.Bus

    C: sterowanie sygnałem S.Bus.

    Kamera z gimbalem SIYI ZR30 – schemat połączeń z przekazaniem S.Bus do kontrolera lotu

    D: sterowanie przez S.Bus z przekazaniem sygnału S.Bus do kontrolera lotu.

    Kamera z gimbalem SIYI ZR30 – schemat połączeń z modułem śledzenia SIYI AI

    E: rozpoznawanie i śledzenie AI, ZR30 do łącza SIYI przez moduł śledzenia SIYI AI.

    Instrukcje, oprogramowanie układowe i programy do ZR30 znajdziesz na stronie producenta: SIYI ZR30 – materiały do pobrania

    Kamera z gimbalem SIYI ZR30 Specyfikacja

    Ogólne

    Porty wyjścia wideo

    Ethernet, Micro-HDMI

    Porty wejścia sygnału sterującego

    S.Bus, UART, Ethernet UDP/TCP

    Stabilizacja w 3 osiach

    Odchylenie (yaw), pochylenie (pitch), przechylenie (roll)

    Napięcie pracy

    11-25,2 V (3S-6S)

    Pobór mocy

    Średnio 5 W, maksymalnie 12 W

    Złącza

    Zasilanie: MX1,25 mm 4-pin; sieć: GH1,25 mm 9-pin

    Stopień ochrony

    IP4X

    Temperatura pracy

    -10 do 50 °C

    Wymiary

    132 x 100 x 180 mm (z płytką szybkiego montażu)

    Masa

    668 g (z płytką szybkiego montażu)

    Gimbal

    Zakres drgań kątowych

    ±0,01°

    Sterowany kąt pochylenia (pitch)

    -90° do +25°

    Sterowany kąt odchylenia (yaw)

    -270° do +270°

    Kąt przechylenia (roll)

    -45° do +45°

    Kamera

    Obiektyw

    Zoom optyczny 30x (hybrydowy 180x)

    Matryca

    Sony CMOS 1/2,7", efektywna rozdzielczość 8 MP

    Przysłona

    F1,3-2,8 (±5%)

    Ogniskowa

    4,5-148,4 mm (±5%)

    Pole widzenia

    Bez zoomu: 65,4° po przekątnej, 58,1° w poziomie; zoom optyczny 30x: 2,5° po przekątnej, 2,1° w poziomie

    Migawka

    Rolling shutter, czas automatyczny

    Rozdzielczość nagrywania

    4K (4096 x 2160) 25 kl./s, 2K (2560 x 1440) 30 kl./s, 1080p (1920 x 1080) 30 kl./s, 720p (1280 x 720) 30 kl./s

    Przepływność zapisu wideo

    12 Mb/s (H.265)

    Rozdzielczość zdjęć

    4K (3840 x 2160)

    Tryb zdjęć

    Pojedyncze

    Format zdjęć

    JPG

    Format wideo

    MP4

    Balans bieli

    Automatyczny

    Tryb pomiaru światła

    Matrycowy (evaluative)

    Obsługiwane karty microSD

    Class 10, do 128 GB, FAT32

    Płytka szybkiego montażu

    Wymiary

    82 x 65 x 20 mm

    Masa

    38 g

    Zestaw Kamera z gimbalem SIYI ZR30 zawiera

    • 1x Kamera z gimbalem SIYI ZR30
    • 1x Kabel zasilający
    • 1x Kabel do transmisji wideo SIYI
    • 1x Kabel wideo i komunikacji
    • 1x Rozgałęziacz S.Bus (Y)
    • 1x Kabel RJ45 (wtyk męski) z odciążką
    • 1x Kabel UART do kontrolera lotu ArduPilot / PX4
    • 1x Kabel danych sterujących 5-pin
    • 6x Śruba imbusowa z kołnierzem (TM3x8)
