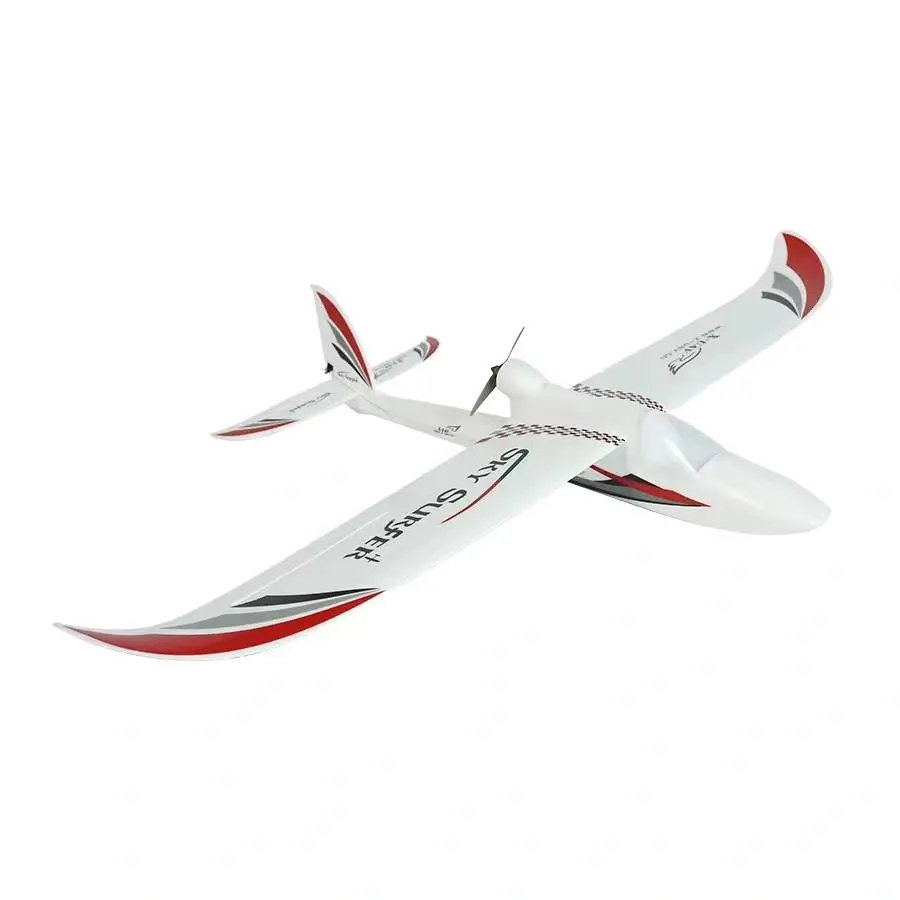

Sky Surfer X8
Sky Surfer X8 – Zbuduj własny motoszybowiec RC i platformę FPV
Sky Surfer X8 daje swobodę doboru całej elektroniki bez płacenia za fabryczne komponenty, których nie planujesz używać. Konstrukcja z wytrzymałej pianki EPO ma około 1400 mm rozpiętości i oferuje stabilne, przewidywalne właściwości lotne. Przestronny kadłub pozwala wygodnie rozmieścić odbiornik, regulator, akumulator i wyposażenie FPV, a zdejmowane skrzydła ułatwiają transport oraz przechowywanie.
Jeden płatowiec, wiele sposobów latania
Sky Surfer X8 sprawdzi się wszędzie tam, gdzie liczą się stabilny lot, elastyczny montaż wyposażenia i swoboda doboru podzespołów. Może pełnić funkcję lekkiego motoszybowca do lotów rekreacyjnych, samolotu FPV z kamerą skierowaną do przodu albo platformy do nauki konfiguracji i strojenia stałopłatów. Układ ze śmigłem pchającym pozostawia przód modelu wolny, a przestronny kadłub zapewnia miejsce na odbiornik, akumulator, nadajnik obrazu, telemetrię lub lekki kontroler lotu.
- Loty rekreacyjne i szybowanie – spokojne przeloty, wykorzystanie termiki i dłuższy czas w powietrzu przy umiarkowanym zużyciu energii.
- Nauka pilotażu stałopłata – przewidywalna konstrukcja do nauki startu, zakrętów, podejścia do lądowania i obsługi powierzchni sterowych.
- Loty FPV – wolny przód kadłuba i tylne śmigło zapewniają niezakłócony widok z kamery.
- Budowa modeli RC – wersja KIT daje praktyczne doświadczenie w montażu napędu, serw, aparatury i akumulatora.
- Testowanie elektroniki – przestrzeń wewnątrz kadłuba pozwala eksperymentować z telemetrią, GPS-em, kontrolerami lotu i lekkimi czujnikami.
- Zdjęcia i nagrania z powietrza – po zastosowaniu lekkiej kamery model może wykonywać płynne loty widokowe i rejestrować teren z perspektywy FPV.
OSTRZEŻENIE
Sky Surfer X8 nie jest modelem gotowym do lotu. W zależności od wybranej wersji, płatowiec wymaga sklejenia i wyposażenia w silnik, regulator ESC, serwomechanizmy, odbiornik, akumulator oraz układ sterowania — wersja PNP zawiera już silnik, regulator ESC, śmigła, serwomechanizmy i okablowanie, ale złożenie płatowca, dodanie odbiornika, akumulatora i ostateczna konfiguracja aparatury nadal są wymagane. Przed pierwszym lotem należy sprawdzić środek ciężkości, kierunki wychyleń powierzchni sterowych, mocowanie skrzydeł, działanie napędu i zasięg aparatury.
Przemyślana zabudowa i prawidłowe wyważenie
Sky Surfer X8 ma przestronny kadłub, który ułatwia estetyczne i praktyczne rozmieszczenie akumulatora, odbiornika, regulatora ESC oraz pozostałej elektroniki. Taki układ poprawia dostęp do podzespołów, upraszcza obsługę serwisową i pozwala przesuwać akumulator w celu precyzyjnego ustawienia środka ciężkości.
Grafika wskazuje orientacyjny punkt wyważenia znajdujący się w około jednej trzeciej cięciwy skrzydła, licząc od krawędzi natarcia. Prawidłowe położenie środka ciężkości ma kluczowe znaczenie dla stabilnego lotu, przewidywalnej reakcji na ster wysokości i bezpieczniejszego podejścia do lądowania. Przemyślana przestrzeń wewnętrzna ułatwia zarówno pierwszą konfigurację modelu, jak i późniejsze zmiany wyposażenia.
Elektronika przedstawiona na grafice służy wyłącznie jako przykład montażu i nie wchodzi w skład zestawu.
Co trzeba dobrać do wersji PNP
Wariant PNP zawiera płatowiec, silnik, regulator ESC, śmigła, serwomechanizmy oraz tester napięcia akumulatora, ale do ukończenia latającego modelu nadal potrzebne są aparatura z odbiornikiem oraz odpowiedni akumulator LiPo 3S.
Produkty wymienione poniżej to rekomendacje BZB UAS, które mają stanowić praktyczny punkt wyjścia do skompletowania modelu. Nie są to jedyne możliwe opcje — można zastosować inne, prawidłowo dobrane komponenty, o ile są elektrycznie i funkcjonalnie kompatybilne z całą konfiguracją.
Ostateczny wybór powinien uwzględniać planowane zastosowanie — loty rekreacyjne, naukę pilotażu czy FPV — a także wagę akumulatora i jej wpływ na środek ciężkości modelu.
Aparatura RC RadioMaster Pocket ELRS
Kompaktowa, przyjazna dla początkujących aparatura ELRS z wbudowanym trybem symulatora, dobrze sprawdzająca się jako pierwsza aparatura do treningowego stałopłata.
Odbiornik RC RadioMaster XR1 Multi-Frequency ExpressLRS 2.4GHz
Lekki, dwupasmowy odbiornik ELRS współpracujący z aparaturą powyżej, który łatwo zmieści się wewnątrz kadłuba.
Akumulator LiPo GNB 3S 11.1V 1850mAh 100C XT60
Akumulator LiPo 3S w zakresie pojemności, pod który zaprojektowany jest ten płatowiec, gotowy do zasilania dołączonego silnika i regulatora ESC.
Planujesz loty FPV Sky Surfer X8? Będziesz potrzebować także lekkiej kamery FPV i nadajnika wideo dopasowanego do gogli lub monitora.
Sky Surfer X8 Najczęściej zadawane pytania (FAQ)
Nie. Zarówno wersja KIT, jak i PNP, to płatowce do samodzielnego montażu. KIT zawiera wyłącznie płatowiec, natomiast PNP dodatkowo zawiera silnik, regulator ESC, śmigła, serwomechanizmy oraz tester napięcia akumulatora — dla obu wersji nadal potrzebne są odbiornik, aparatura, akumulator oraz ostateczny montaż.
Wersja KIT zawiera wyłącznie płatowiec, dzięki czemu masz pełną swobodę w doborze napędu i elektroniki. Wersja PNP dodaje silnik bezszczotkowy A2212 2200KV, regulator ESC 40A, dwa śmigła 6x4, cztery serwomechanizmy MG90S, przedłużacze przewodów oraz tester napięcia akumulatora LiPo — nadal potrzebne są odbiornik, aparatura i akumulator, a obie wersje wymagają ostatecznego montażu i konfiguracji.
Sky Surfer X8 KIT wymaga silnika bezszczotkowego, regulatora ESC, czterech serw, odbiornika, aparatury, akumulatora LiPo 3S, śmigła oraz przewodów do połączenia serw.
Tak. Sky Surfer X8 ma przestronny kadłub, przezroczystą osłonę kabiny i napęd pchający, dlatego dobrze nadaje się do montażu lekkiej kamery oraz systemu FPV.
Sky Surfer X8 ma stabilne właściwości lotne, jednak w obu wersjach przyda się doświadczenie w montażu i konfiguracji sprzętu — wersja KIT wymaga pełnego zbudowania modelu, a PNP nadal wymaga zmontowania płatowca oraz podłączenia i skonfigurowania odbiornika, akumulatora i aparatury. Dla pierwszego modelu lepszym wyborem może być gotowa wersja RTF lub wsparcie doświadczonego modelarza.
Najczęściej stosowany jest akumulator LiPo 3S o pojemności około 1300–2200 mAh. Ostateczny wybór zależy od silnika, regulatora, masy wyposażenia i wymaganego położenia środka ciężkości.
Tak. W przestronnym kadłubie można zamontować lekki kontroler lotu przeznaczony do stałopłatów, ale jego konfiguracja, zasilanie, połączenia i działanie funkcji bezpieczeństwa pozostają po stronie integratora.
Sky Surfer X8 Specyfikacja
Sky Surfer X8
Model | X-UAV Sky Surfer X8 |
Typ konstrukcji | Motoszybowiec ze śmigłem pchającym |
Materiał | Pianka EPO |
Rozpiętość skrzydeł | 1400 mm |
Długość kadłuba | 915 mm |
Masa | Około 610–624g |
Powierzchnia skrzydeł | 26 dm² |
Minimalna liczba kanałów | 4 (Gaz, Lotki, Ster wysokości, Ster kierunku) |
Skrzydła | Zdejmowane |
Silnik bezszczotkowy A2212 2200KV
Liczba cel | 2-3 LiPo |
KV | 2200 RPM/V |
Maksymalna sprawność | 75% |
Prąd przy maks. sprawności | 14–22 A |
Prąd jałowy | 1,4 A przy 10 V |
Rezystancja | 0,045 Ω |
Maks. prąd (60s) | 28 A |
Moc | 195 W |
Waga | 51,5 g |
Wymiary | 27,8 mm x 31 mm |
Średnica wału | 3,2 mm |
Liczba biegunów | 14 |
Regulator ESC 40A
Prąd ciągły | 40 A |
Prąd szczytowy | 50 A |
Akumulator | Akumulator LiPo 2–3S |
Wtyk | TX60 |
BEC | 5,5 V / 3 A |
Śmigło 6x4
Średnica | 6 cali |
Skok | 4 cale |
Średnica piasty | 13 mm |
Grubość piasty | 6,1 mm |
Średnica otworu piasty | 6,35 mm |
Masa | 5,2 g |
Serwomechanizm MG90S
Napięcie pracy | 4,5–6 V |
Moment obrotowy | 1,8 kg·cm |
Prędkość | 0,1 s/60° |
Wymiary | 22,8 mm x 12,2 mm x 28,5 mm |
Masa | 13,4 g |
Tester i alarm napięcia akumulatorów LiPo
Wyświetlacz | 3-cyfrowy wyświetlacz LED |
Kompatybilność z akumulatorami | 1–8S LiPo |
Złącze | Uniwersalny, rozstaw pinów 2,54 mm |
Zakres alarmu niskiego napięcia | 2,7–3,8 V na celę |
Dokładność pomiaru napięcia | ±0,01 V |
Wymiary | 42 mm x 25 mm x 12 mm |
Waga | 11,5 g |
Zestaw Sky Surfer X8 KIT zawiera
- 1x Kadłub
- 1x Lewy panel skrzydła
- 1x Prawy panel skrzydła
- 1x Statecznik poziomy
- 1x Statecznik pionowy
- 1x Węglowa rura łącząca skrzydła
- 1x Arkusz naklejek
- 1x Zestaw elementów montażowych
Zestaw Sky Surfer X8 PNP zawiera
Zawiera wszystko z podstawowej wersji KIT, a dodatkowo następujący zestaw napędowo-elektroniczny:
- 1x Silnik bezszczotkowy A2212 2200KV
- 1x Regulator ESC 40A
- 3x Przedłużacz na linii silnik-regulator 30 cm
- 2x Śmigło 6x4
- 4x Serwomechanizm MG90S
- 2x Przedłużacz do serwomechanizmu 30 cm
- 1x Kabel Y do serwomechanizmu
- 1x Tester i alarm napięcia akumulatorów LiPo
