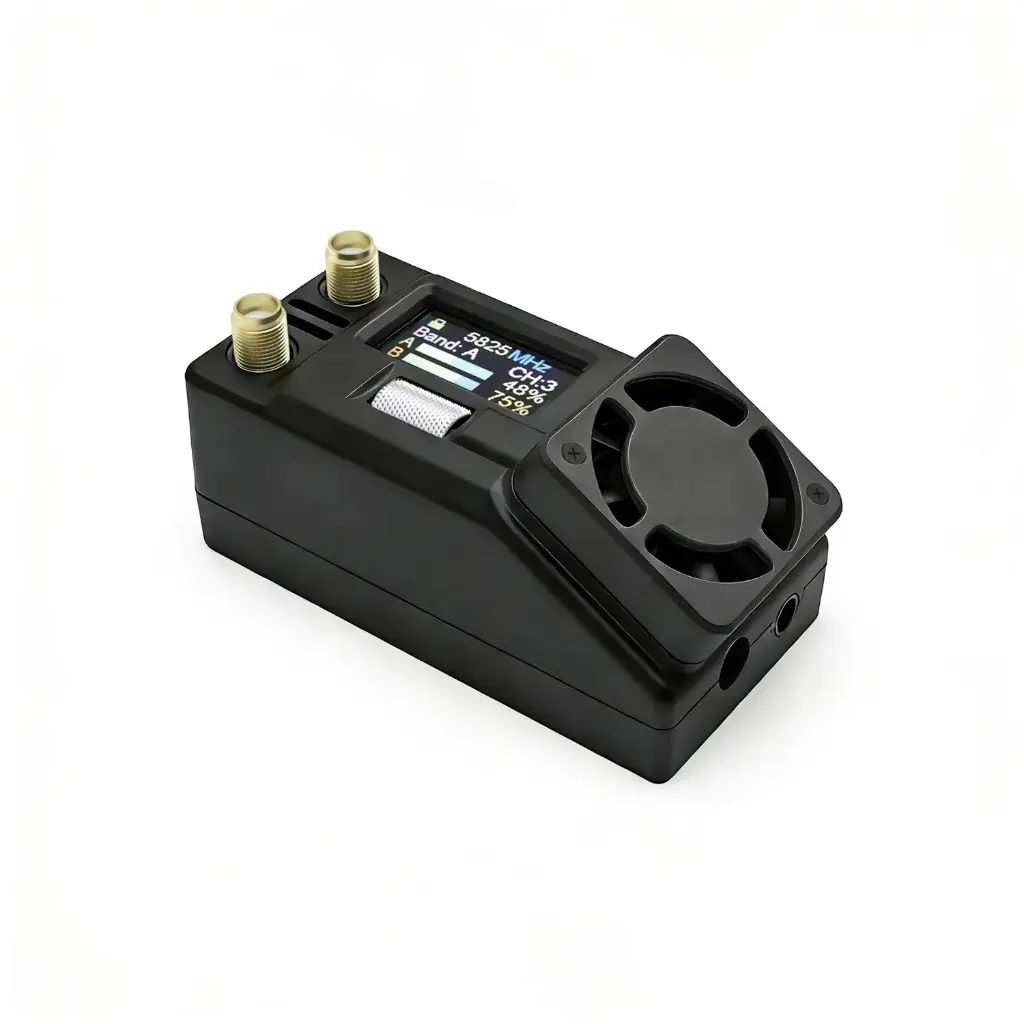

Odbiornik wideo Skyzone SteadyView X 7.5GHz
Stabilniejszy odbiór analogowego obrazu FPV – Odbiornik wideo Skyzone SteadyView X 7.5GHz
Odbiornik wideo Skyzone SteadyView X 7.5GHz został przygotowany do odbioru analogowego sygnału wideo w rozszerzonym zakresie częstotliwości. Technologia sprzętowej fuzji łączy dwa odbierane sygnały w jeden obraz, pomagając zachować jego ciągłość w środowisku wielodrogowego rozchodzenia się fal. Wbudowany filtr wąskopasmowy ogranicza niepożądane zakłócenia, natomiast ekran IPS i pokrętło typu shuttle wheel pozwalają wygodnie kontrolować ustawienia odbiornika.

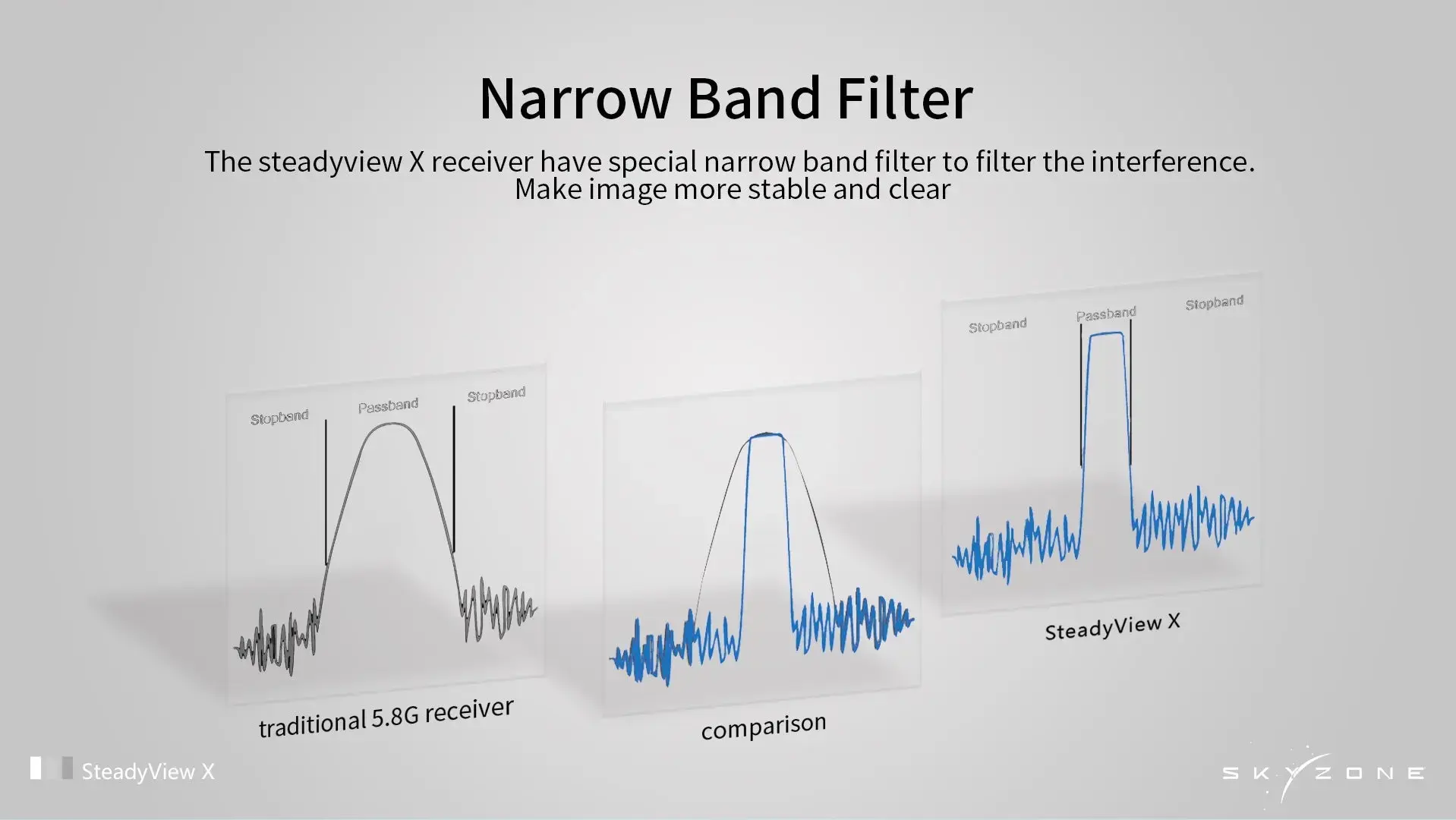

Mniej zakłóceń, czytelniejszy obraz
Specjalny filtr wąskopasmowy pomaga odseparować użyteczny sygnał od zakłóceń występujących poza wybranym zakresem. Dzięki temu obraz może pozostawać stabilniejszy i bardziej czytelny w środowisku, w którym jednocześnie pracuje wiele urządzeń radiowych. Efekt końcowy zależy również od nadajnika, anten, częstotliwości oraz warunków terenowych.

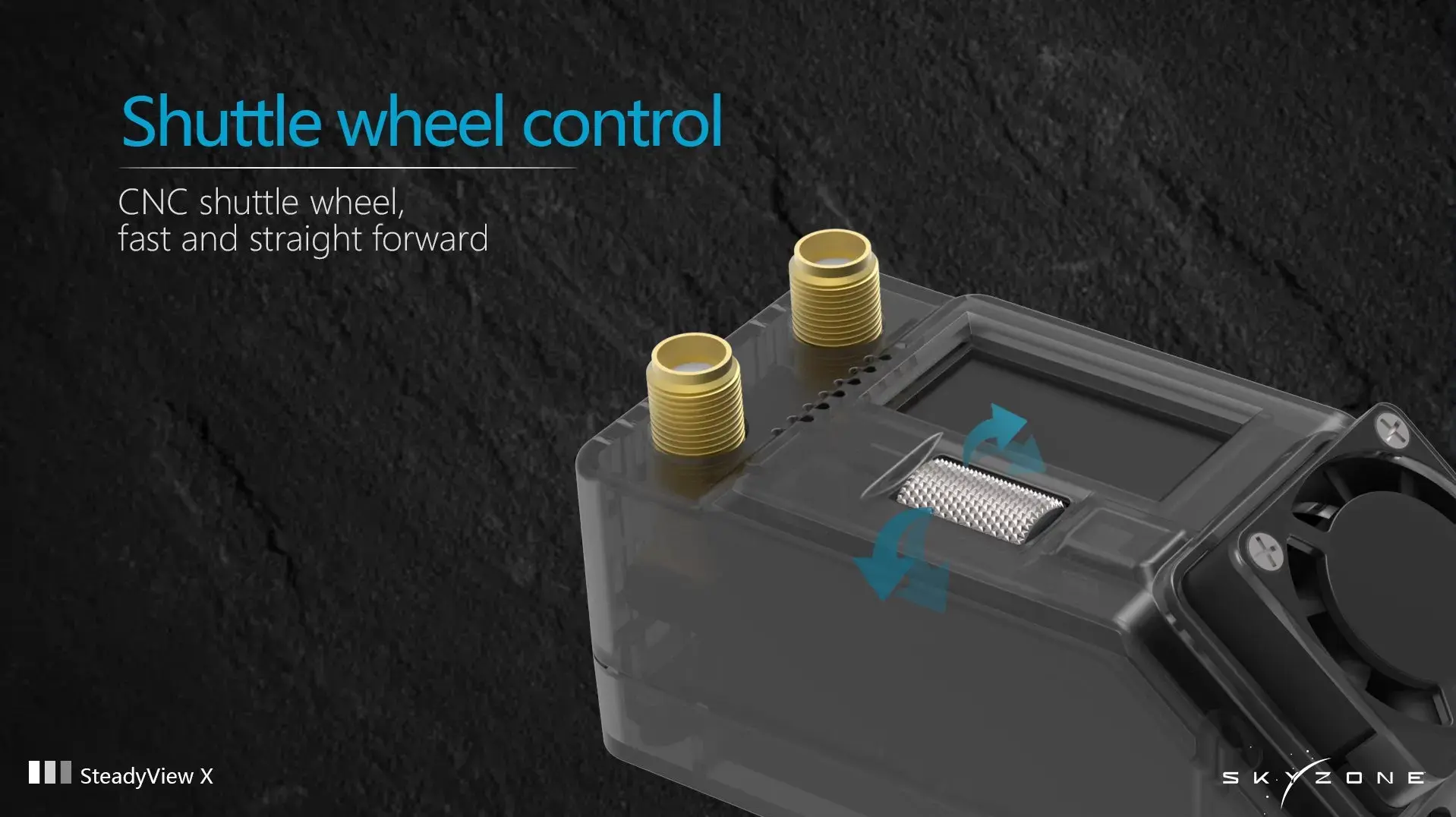

Szybka i intuicyjna konfiguracja
Metalowe pokrętło typu shuttle wheel umożliwia sprawne przewijanie menu i wybieranie ustawień bez korzystania z wielu osobnych przycisków. W połączeniu z kolorowym ekranem IPS ułatwia kontrolowanie częstotliwości oraz trybu pracy odbiornika zarówno na stanowisku naziemnym, jak i w terenie.

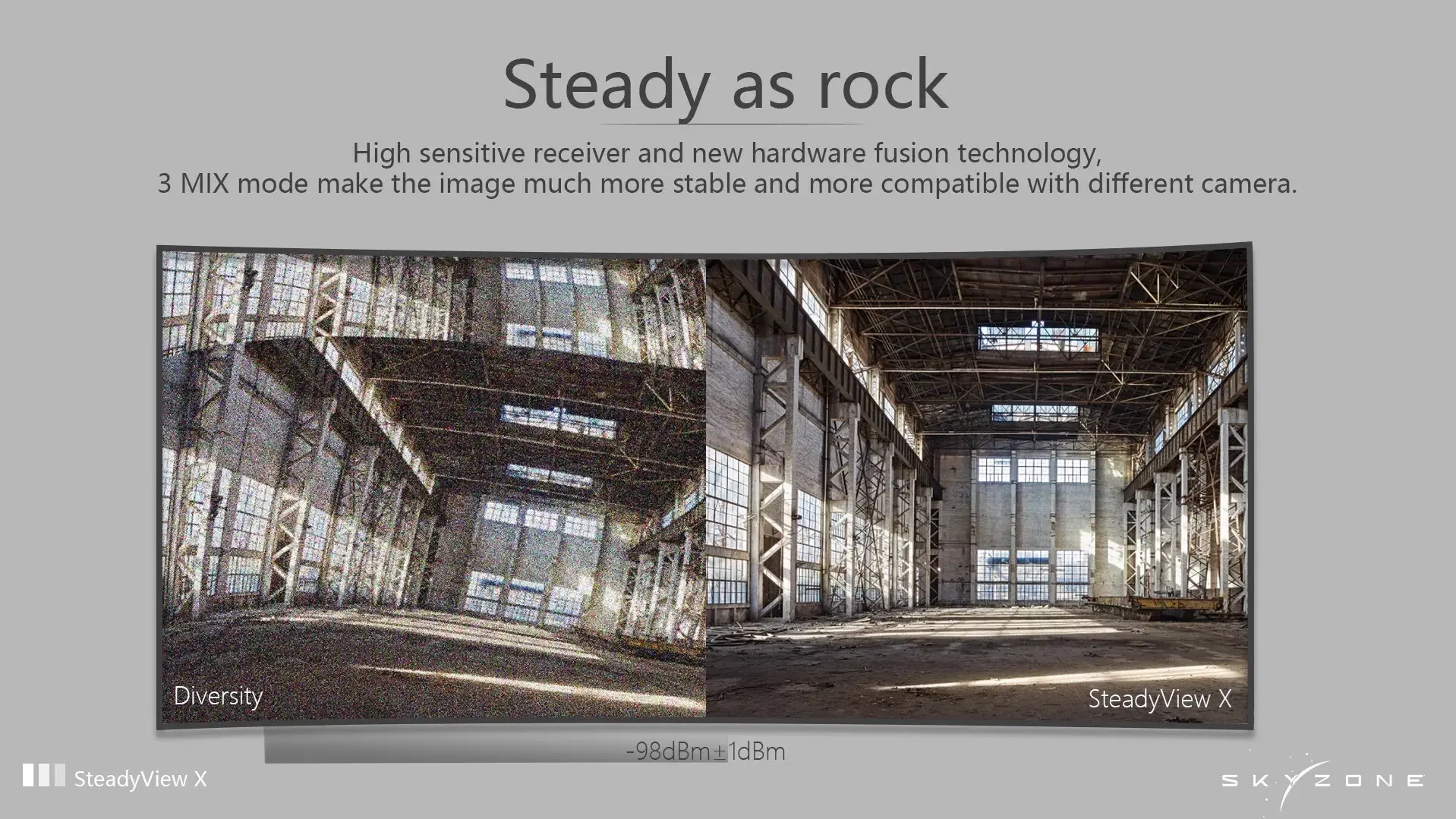

Stabilniejszy obraz w wymagających warunkach
SteadyView X wykorzystuje czuły układ odbiorczy i technologię sprzętowej fuzji, która łączy dane z dwóch torów odbiorczych. Trzy tryby MIX pozwalają dobrać sposób przetwarzania do różnych kamer i warunków transmisji. Rozwiązanie pomaga ograniczyć rozrywanie oraz przesuwanie obrazu, gdy sygnał staje się słabszy lub dociera wieloma drogami.
UWAGA
Odbiornik jest przeznaczony do cywilnych analogowych systemów transmisji obrazu. Przed rozpoczęciem pracy należy sprawdzić lokalne przepisy dotyczące dozwolonych częstotliwości.
Uwaga dotycząca kompatybilności
Odbiornik musi pracować na tej samej częstotliwości co nadajnik wideo, a anteny muszą obsługiwać używane pasmo. Samo zgodne złącze antenowe nie potwierdza zgodności częstotliwościowej. Przed podłączeniem zasilania należy również zweryfikować napięcie, polaryzację przewodu oraz wymagania monitora lub gogli podłączonych do wyjścia AV.

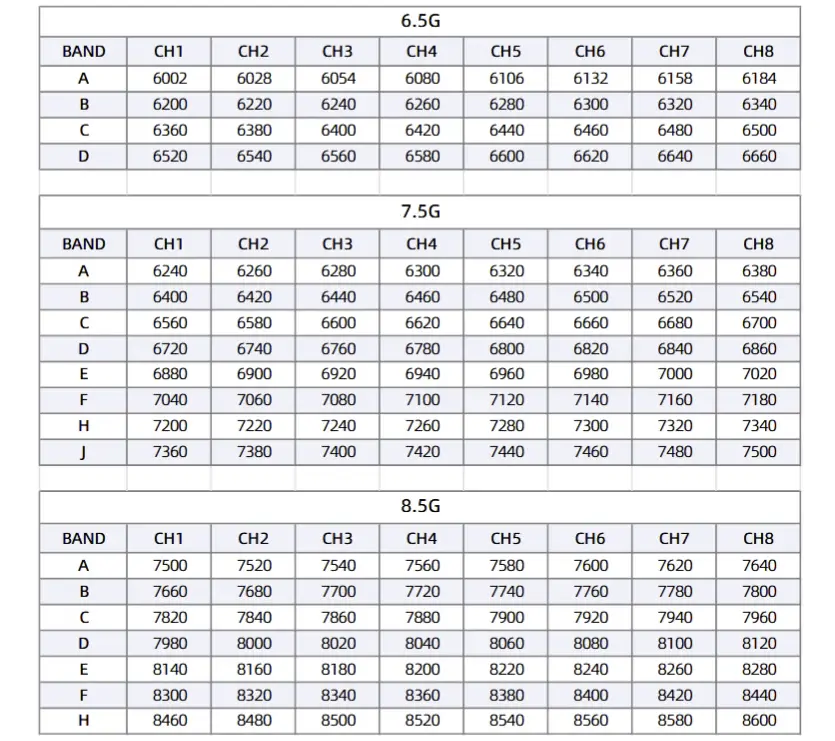

Odbiornik wideo Skyzone SteadyView X 7.5GHz Tabela pasm i kanałów
Odbiornik wideo Skyzone SteadyView X 7.5GHz Specyfikacja
Ekran | Kolorowy ekran LCD 0,96" |
Kąt widzenia | Pełny kąt widzenia |
Częstotliwość | 6,5 GHz - 8,5 GHz |
Czułość | –90 dBm ± 2 dBm |
Złącza antenowe | 2x standardowe SMA-K, 50 Ω |
Tryby pracy | Mix 1, Mix 2, Mix 3, Diversity, Single RX |
Wyjście wideo | 1,0 Vp-p, typowo / 75 Ω |
Wyjście audio | Brak wyjścia audio |
Napięcie zasilania | 6,5 V - 26 V |
Pobór prądu | 500 mA przy zasilaniu 12 V |
Wejście DC | ⌀5,5 mm |
Wyjście A/V | ⌀3,5 mm |
USB | USB Typu C, aktualizacja oprogramowania |
Wymiary | 70,5 mm x 33,5 mm x 34 mm |
Waga | 49 g |

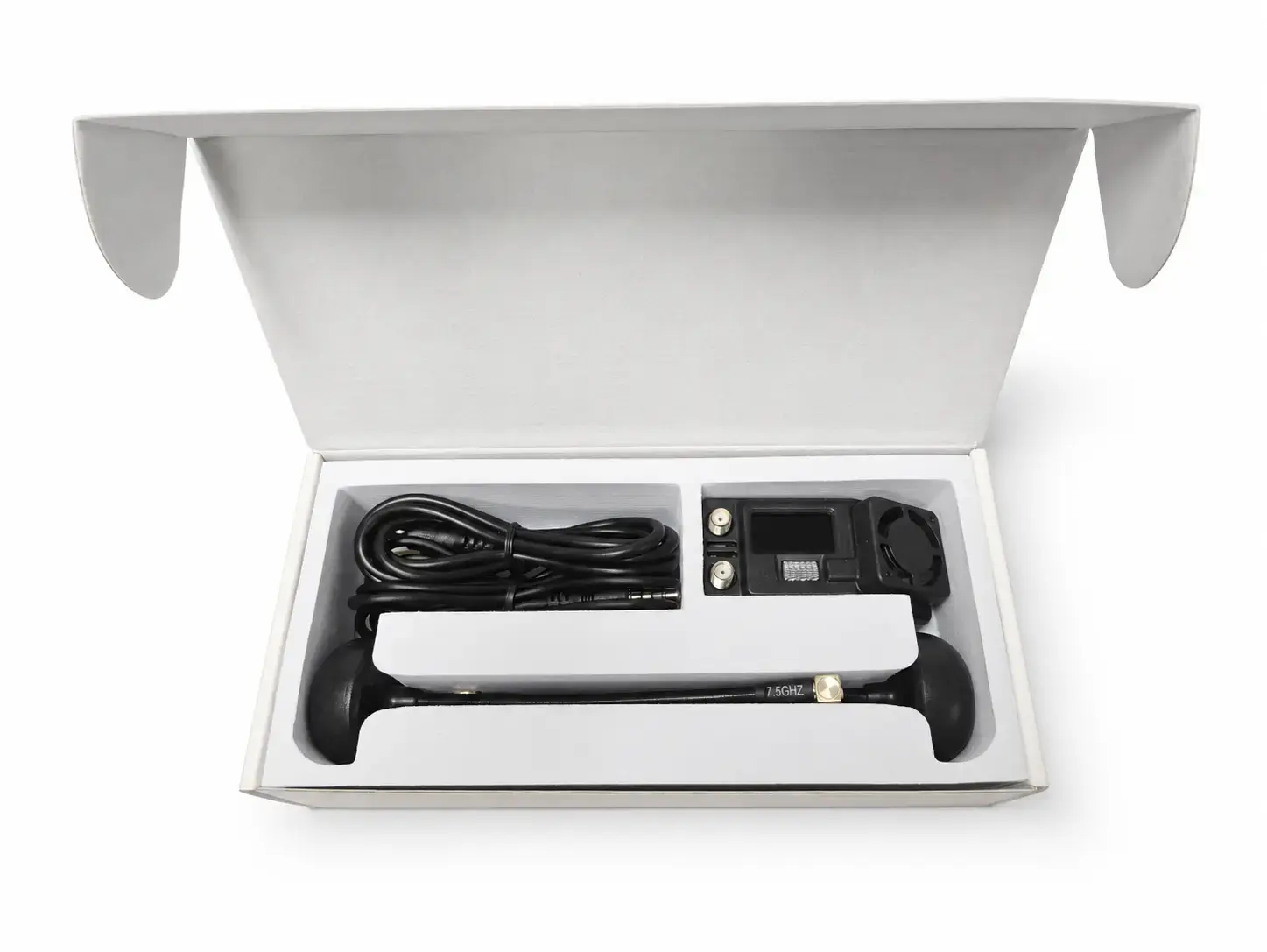

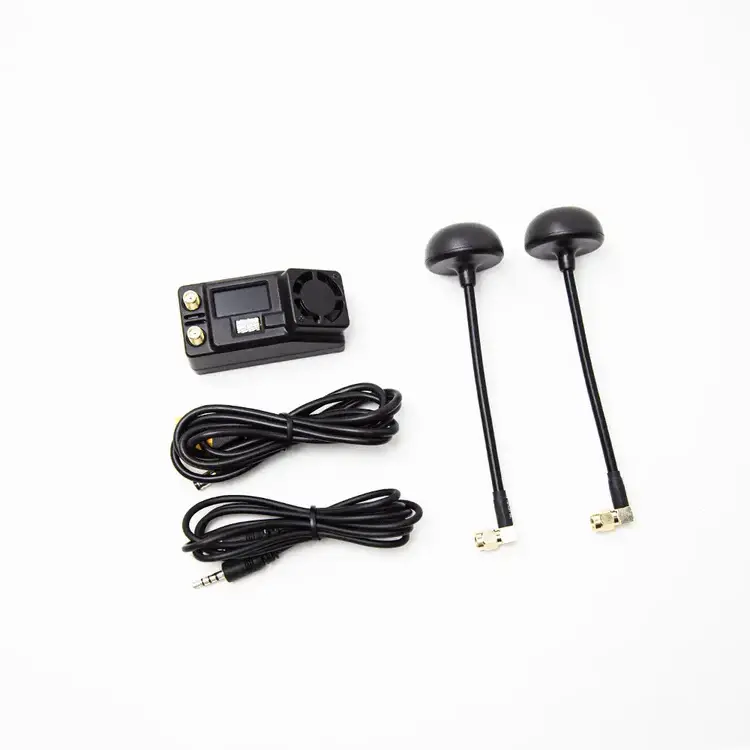

Zestaw Odbiornik wideo Skyzone SteadyView X 7.5GHz Zawiera
- 1x Odbiornik wideo Skyzone SteadyView X 7.5GHz
- 2x Antena dookólna 7.5GHz
- 1x Przewód XT60–DC 5,5 mm x 2,1 mm
- 1x Przewód wideo 3,5 mm
- 1x Instrukcja obsługi
