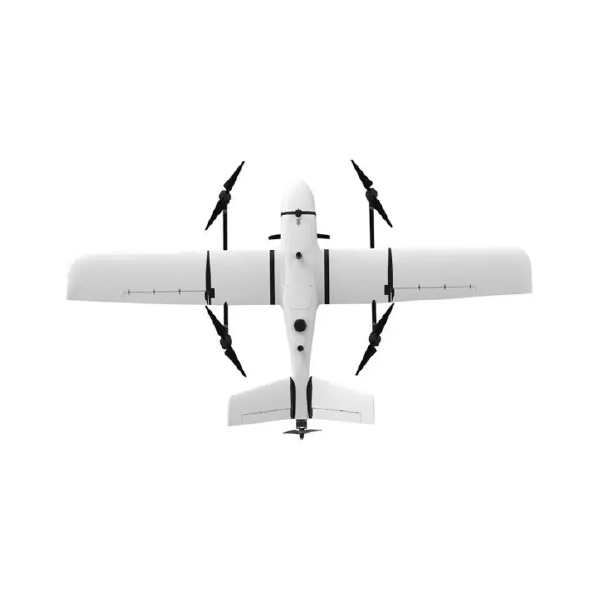

Hero 2180mm VTOL - DIY – dron dalekiego zasięgu do mapowania i inspekcji
Hero VTOL to bezzałogowy statek powietrzny pionowego startu oraz lądowania o szerokiej gamie zastosowań. Statek typu stałopłat o rozpiętości 2180 mm. Nos statku jest demontowalny dzięki czemu umożliwia doposażenie drona w zestaw z kamerą FPV lub głowicę optoelektroniczną (do monitorowania powierzchni lub mapowania terenu).
PRZYKŁADOWE OBSZARY ZASTOSOWANIA
- Mapowanie topograficzne
- Geodezja
- Inżynieria lądowa
- Planowanie i budowa
- Planowanie krajobrazu
- Cyfrowe miasto
- Rolnictwo precyzyjne
- Monitoring środowiska
SPECYFIKACJA
Materiał | EPO, kompozyt węglowy, ABS, stop aluminium lotniczego |
Rozpiętość skrzydeł | 2180mm |
Długość ramienia VTOL | 755mm |
Wysokość kadłuba | 255mm |
Długość kadłuba | 1140mm |
| Powierzchnia skrzydeł | 53dm2 |
Maksymalny ładunek | 1 kg |
MTOM | 7 kg |
Rodzaj startu | VTOL |
Prędkość przelotowa | 17-22 m/s |
Prędkość przeciągnięcia | 12 m/s |
Hero 2180mm VTOL (KIT) Package Includes
EPO Parts
- 1x Left wing panel
- 1x Right wing panel
- 1x Wingtip
- 1x Left fuselage
- 1x Right fuselage
- 1x Bonnet
- 1x Closed-type nose
- 1x Mounting-type nose
- 1x V-tail
- 1x Ventral fin
- 1x Lower cabin cover
Carbon Tube Parts
- 1x Fuselage supporting carbon tube (15.3*13*253.5mm)
- 1x Fuselage supporting carbon tube (13.3*11*253.5mm)
- 2x Horizontal tails carbon tube (8*6*45mm)
- 1x Undercarriage
- 4x VTOL boom
Metal Parts
- 2x Center of gravity suspension ring
- 11x Metal latching hook
- 4x Motor frame (VTOL motor mount)
Plastic Parts
- 2x Wings connecting part
- 2x Wing segment connector
- 2x Tails connecting part
- 2x Head Connector
- 1x Battery fixing board
- 2x Antenna fixing board
- 1x Airspeed pitot tube
- 14x Stud
- 2x Fuselage carbon tube reinforcement
- 2x Fuselage wire plate
- 1x ESC cover plate
- 1x Motor mounting mount (cruise motor)
- 1x Fuselage tail support
Wooden Parts
- 1x Head Reinforcement Plate
- 12x Hinge
- 2x Fuselage Tail Reinforcement Plate
- 2x Landing gear mounted support plate
- 1x Flight control module cover fixing plate
- 2x Monitor head reinforcement plate
- 1x Mounting plate
- 1x Flight controller plate
- 1x Lower cabin cover mount plate
Other Fittings (Hardware & Accessories)
- 20x Round head flat tail screw (M2*4)
- 40x Round head flat tail screw (M2*8)
- 15x Round head flat tail screw (M2*10)
- 30x Gasket screw (M2.6*8)
- 8x Socket head cap screw (M3*6)
- 2x Metal hanger (for parachute & CG measuring)
- 11x Latching hook (for parachute & CG measuring)
- 22x Plastic stud (one-word type)
- 14x Hexagon nylon stud
- 2x Horizontal tail drive stud (4.2-M2*8)
- 5x Button head screw (M2*10) (for tail section)
- 2x Transmission leg of the horizontal tail10x Heat shrink tubing (5mm*15mm)
- 40x Heat shrink tubing (2mm*15mm)
- 6x Ball head1x Ball link rods set
- 3x Link rod
- 7x Button head screw (M2*10) (for link rods)
- 7x Block nut (M2)
- 1x Plastic latch (for cabin/canopy)
- 12x Hinge2x High-current connector (7W2)
- 2x D-SUB connector (DB9P)
- 2x Magic tie strap (for battery fixing board)
- 1x Red 14 AWG Silicone wire (1.2M)
- 1x Black 14 AWG Silicone wire (1.2M)
- 7x Single head servo wire (male, 30cm) (for tail section)
- 7x Single head servo wire (female, 33cm) (for fuselage section)
Hero 2180mm VTOL (PNP) Package Includes
Includes everything from the standard VTOL KIT, plus the following power and electronics package:
- 1x X3520 KV500 motor
- 1x MFE 6S 100A Brushless ESC
- 1x Propeller APC1510
- 4x MFE M4112 - KV460 disc motor
- 4x MFE 6S 50A Brushless ESC
- 2x Carbon Fibre Forward and Reverse Propeller Pairs 1555
- 4x Fixed Wing Servo MFE 3054
- 1x MFE 3S-14S UBEC 5.3V10A
- 1x Wing Terminal Blocks
- 1x PNP special wire kit
