HereFlow daje Twojemu dronowi optical flow, lidar i IMU na płytce nie większej niż palec. Obserwuje podłoże i odległość pod dronem, pomaga przy precyzyjnym lądowaniu i mieści się pod niemal każdą ramą, nie zabierając miejsca. Wystarczy mu jeden kabel CAN, a cała konfiguracja w Mission Planner to tylko kilka parametrów, więc szybko będzie gotowy do lotu.

405,69 zł 405.69 PLN bez VAT
405,69 zł bez VAT
Zapytaj o ofertę

    Ta kombinacja nie istnieje.

    Sensor optyczny HereFlow – trzy czujniki na płytce wielkości palca

    HereFlow od CubePilot łączy kamerę optical flow, lidar i 6-osiowy IMU (ICM20602) na jednej płytce o wymiarach zaledwie 28,8 x 9,5 mm. Kamera widzi podłoże od 80 mm w górę, ma pole widzenia 42° i śledzi ruch do 7,4 rad/s. Lidar to energooszczędny dalmierz time-of-flight z technologią ST FlightSense. W zasięgu 2 m mierzy odległość w 5 ms, z dokładnością ±3 %, a wynik nie zależy od koloru ani od tego, jak mocno podłoże odbija światło. HereFlow łączy się z kontrolerem lotu przez CAN i może pracować w dowolnym miejscu magistrali CAN bez problemów z zakłóceniami. Zasila się go napięciem 5 V, pracuje w temperaturze od -20 do 70 °C, a konfiguruje w ArduPilot przez Mission Planner. Kabel CAN jest w zestawie.

    Zamówienia ponad stan magazynowy będą realizowane w terminie 10 tygodni.

    Sensor optyczny HereFlow Kluczowe cechy

    01
    Wielkości palca

    Mierzy tylko 28,8 x 9,5 mm. Zmieścisz go prawie w każdym miejscu pod dronem, bez zajmowania dużej przestrzeni.

    02
    Trzy czujniki w jednym

    Kamera optical flow, lidar i IMU na jednej płytce. Jeden moduł i jeden kabel zamiast trzech.

    03
    Gdziekolwiek na magistrali CAN

    Łączy się przez CAN i może pracować w dowolnym miejscu magistrali bez problemów z zakłóceniami.

    04
    Pomoc przy precyzyjnym lądowaniu

    CubePilot dodał lidar, bo bardzo przydaje się do wykrywania momentu precyzyjnego lądowania.

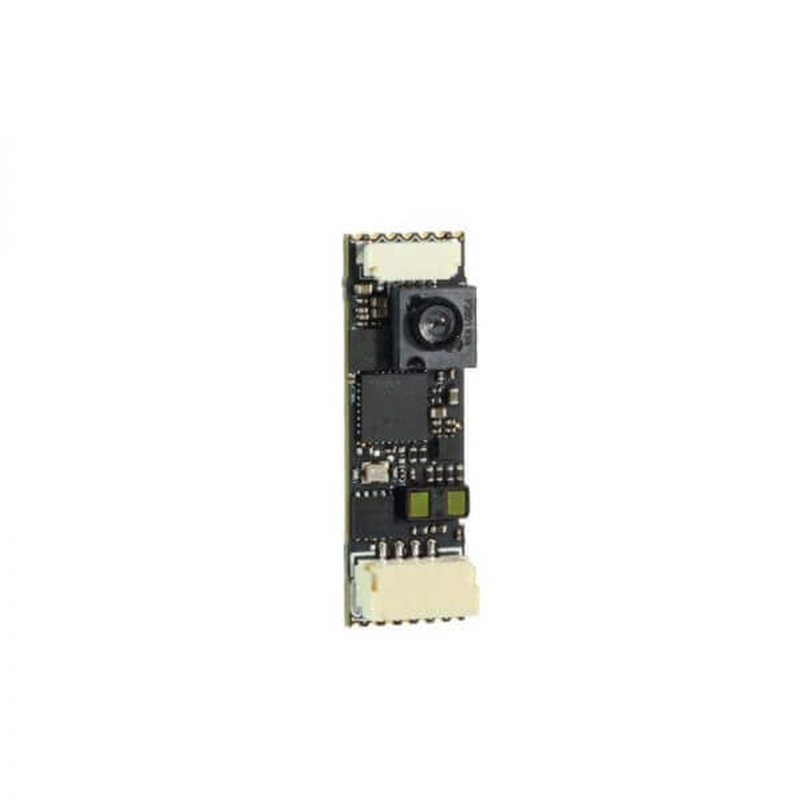

    Płytka Sensor optyczny HereFlow z IMU, czujnikiem optical flow i lidarem

    Co jest na płytce sensora optycznego HereFlow

    Czujnik optical flow

    Patrzy na podłoże i mierzy, jak dron się nad nim przesuwa. Działa od 80 mm w górę i potrzebuje co najmniej 60 lx światła.

    Lidar

    Mierzy odległość do podłoża do 2 m, do 50 razy na sekundę, niewidzialnym emiterem 940 nm klasy 1.

    6-osiowy IMU (ICM20602)

    Wbudowany moduł inercyjny, który mierzy ruch samej płytki.

    Konfiguracja sensora optycznego HereFlow w ArduPilot

    CubePilot opisuje konfigurację w Mission Planner, przy kontrolerze lotu podłączonym do komputera przez USB. Wszystkie parametry są w Full Parameter List.

    1. CAN
    CAN_P1_DRIVER1włącza CAN
    2. Dalmierz
    RNGFND_TYPE24włącza dalmierz
    RNGFND_MAX_CM200maksymalna odległość
    RNGFND_MIN_CM5minimalna odległość
    3. Optical flow
    FLOW_TYPE6włącza kamerę optical flow

    Kliknij Write Params, a potem w Flight Data > Actions wybierz PREFLIGHT_REBOOT_SHUTDOWN i Do Action, żeby zrestartować kontroler.

    4. Sprawdzenie

    W zakładce Status zmień wysokość drona i obserwuj sonarrange. Potem przesuń drona i obserwuj opt_m_x, opt_m_y, opt_x i opt_y. Jeśli wartości się nie zmieniają, sprawdź parametry albo zrestartuj kontroler.

    Sensor optyczny HereFlow Uwagi producenta
    • Wbudowany lidar nie nadaje się do pomiaru wysokości na zewnątrz powyżej 0,5 m ani w pomieszczeniu powyżej 2 m.
    • Do dokładnej nawigacji optical flow CubePilot zaleca osobny lidar, na przykład Lightware SF11B albo podobny.
    • Bez dalmierza możesz użyć trybu FLOWHOLD w ArduCopter, który utrzymuje pozycję dzięki optical flow.

    Montaż sensora optycznego HereFlow

    Kabel CAN

    Połącz port CAN modułu z kontrolerem lotu 4-pinowym kablem CAN.

    Oś Y w stronę nosa

    Skieruj oś Y HereFlow w stronę nosa drona.

    Kamera skierowana w dół

    Przyklej moduł pod spodem drona taśmą 3M albo miękką naklejką, która lekko tłumi drgania.

    Nic pod modułem

    Spód modułu musi być odsłonięty, inaczej pomiary będą zakłócone.

    Trzymaj za krawędź

    Nie dotykaj elementów elektronicznych na płytce. Podczas montażu trzymaj ją za krawędź.

    Inne produkty CubePilot

    Więcej urządzeń CubePilot do Twojego drona.

    HerePro

    GNSS RTK

    HerePro

    Wielopasmowa nawigacja RTK do precyzyjnych misji.

    Cube ID

    Remote ID

    Cube ID

    Maleńki moduł Remote ID, który nadaje identyfikator drona.

    Herelink Controller Unit

    Łączność

    Herelink Controller Unit

    Aparatura, stacja naziemna i transmisja obrazu HD w jednym.

    CubeLAN 8-Port Switch

    Ethernet

    CubeLAN 8-Port Switch

    8-portowy przełącznik sieciowy dla urządzeń na dronie.

    Dokumentacja CubePilot

    Dokumentacja do tego produktu znajduje się na stronie producenta.

    docs.cubepilot.org/flow-senor/here-flow

    Sensor optyczny HereFlow Specyfikacja

    Producent

    CubePilot

    Kod producenta

    HX4-06076

    Wymiary

    28,8 x 9,5 mm

    Interfejs

    CAN

    Zasilanie

    5 V

    Temperatura pracy

    od -20 do 70 °C

    IMU

    6-osiowy, ICM20602

    Zasięg optical flow

    od 80 mm do nieskończoności

    Pole widzenia optical flow

    42°

    Maksymalna prędkość ruchu

    7,4 rad/s

    Minimalne oświetlenie

    powyżej 60 lx

    Częstotliwość pomiaru lidaru

    do 50 Hz

    Pole widzenia lidaru

    27°

    Maksymalna odległość lidaru

    2 m

    Dokładność lidaru

    ±3 %

    Emiter podczerwieni

    940 nm, niewidzialny, klasa 1

    Zestaw Sensor optyczny HereFlow zawiera

    • 1x HereFlow
    • 1x Kabel CAN
