Cube ID
Cube ID daje Twojemu dronowi czytelną tożsamość w powietrzu, bez dodatkowej wagi i kłopotu. Maleńki moduł nadaje, kto leci i gdzie, więc każdy w pobliżu sprawdzi drona w telefonie, a Ty zobaczysz go na mapie DroneShare bez abonamentu. Podłączasz go prosto do The Cube i ustawiasz w Mission Planner, dzięki czemu dodanie Remote ID do profesjonalnego drona jest szybkie i proste.
Cube ID – Identyfikacja drona w każdym locie

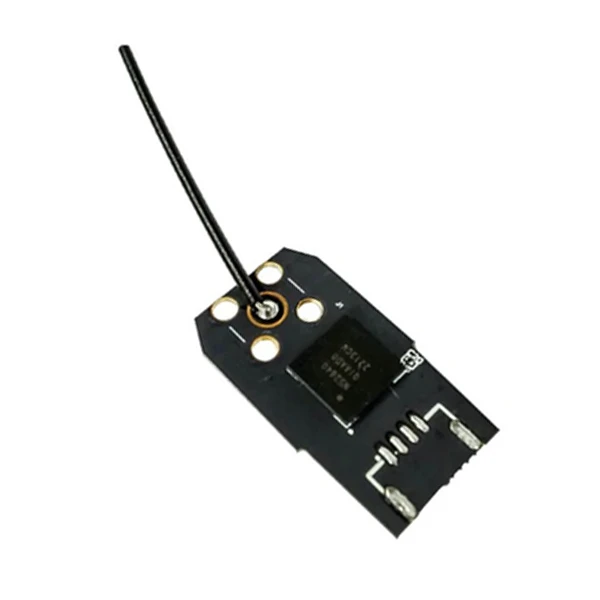

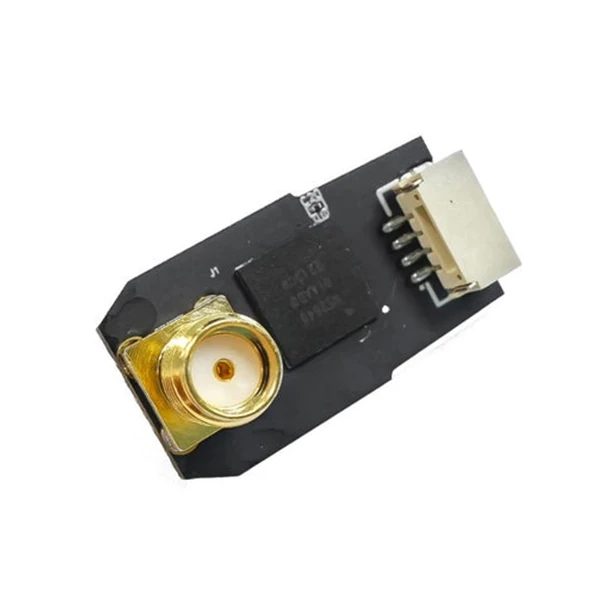

Cube ID to mały moduł Remote ID od CubePilot, tutaj w wersji Serial. W locie nadaje dane identyfikacyjne i lotne drona przez Bluetooth 5.2, na układzie Nordic NRF52840 w paśmie 2402-2480 MHz. Podłącza się go do portu szeregowego (TELEM) The Cube jednym z kabli z zestawu, 6-pinowym albo 8-pinowym, i zasila napięciem 5 V. Współpracuje z oprogramowaniem ArduPilot z włączoną funkcją OpenDroneID. Nadawane dane, takie jak identyfikator drona (UAS ID), identyfikator operatora i pozycja, można odczytać w aplikacjach DroneScanner i OpenDroneID na telefonie oraz na stronie DroneShare od CubePilot, bez dodatkowych opłat abonamentowych. Moduł ma certyfikaty FCC i CE, pracuje w temperaturze od -40 do 85 °C, mierzy 25 x 13,75 x 3,5 mm i waży 10 g z kablem i anteną. Wersja z obsługą CAN to osobny produkt, Cube ID - CAN.
Cube ID Kluczowe cechy
Zmieści się nawet w małym dronie
Mierzy 25 x 13,75 x 3,5 mm i waży 10 g z kablem i anteną. Remote ID dodasz bez przebudowy drona.
Widoczny w telefonie
Nadaje identyfikator drona, identyfikator operatora i pozycję przez Bluetooth 5.2. Każdy w pobliżu sprawdzi drona w aplikacji DroneScanner albo OpenDroneID.
DroneShare bez abonamentu
Dane widać też na stronie DroneShare od CubePilot. Za tę usługę nie ma dodatkowych opłat abonamentowych.
Stały identyfikator drona
Z ArduPilot identyfikator drona można zapisać na stałe i powiązać z The Cube. Tak producent spełnia wymóg FAA dotyczący stałego identyfikatora.

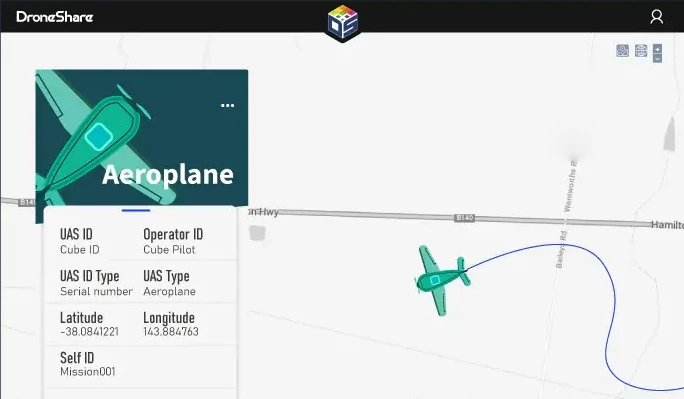

Cube ID na mapie DroneShare
DroneShare pokazuje drona na mapie razem z identyfikatorem drona, identyfikatorem operatora, typem statku powietrznego i pozycją. To prosty sposób, żeby przed misją sprawdzić, czy moduł nadaje właściwe dane.
Konfiguracja Cube ID w ArduPilot
CubePilot opisuje konfigurację w Mission Planner, przy The Cube podłączonym do komputera przez USB.
1. Oprogramowanie z OpenDroneID
Użyj oprogramowania ArduPilot z włączonym OpenDroneID. Jeśli nie widzisz parametrów DID_*, utwórz wersję na custom.ardupilot.org z zaznaczonym Enable OpenDroneID w sekcji Ident i wgraj ją przyciskiem Load custom firmware.
2. Parametry
| DID_ENABLE | 1 | włącza OpenDroneID |
| SERIALx_PROTOCOL | MAVLink | port z modułem |
| DID_CANDRIVER | 0 | CAN wyłączony |
| DID_MAVPORT | x | numer portu szeregowego |
3. Mission Planner
- Drone ID: UAS ID, UAS ID Type, UA Type
- Operations: Operator ID, Oper ID Type, Self ID Desc, Self ID Type
Potem sprawdź drona w aplikacji DroneScanner (iOS) albo OpenDroneID (Android).
Montaż i podłączenie Cube ID
Piny złącza Serial
| Pin | Sygnał | Kolor przewodu |
| 1 | VCC_5V | czerwony |
| 2 | TX | czarny |
| 3 | RX | czarny |
| 4 | GND | czarny |
Wskazówki montażu
Kabel do The Cube
Podłącz moduł do The Cube kablem szeregowym z zestawu, 6-pinowym albo 8-pinowym.
Mocowanie
Przyklej go zwykłą naklejką samoprzylepną albo miękką naklejką, która lekko tłumi drgania.
Antena z dala od śmigła
Prowadź antenę z dala od śmigła.
Odległość od ciała
Według oświadczenia FCC podczas pracy zachowaj co najmniej 20 cm odstępu między anteną a ciałem.
Inne produkty CubePilot
Więcej urządzeń CubePilot do Twojego drona.
Dokumentacja CubePilot
Dokumentacja do tego produktu znajduje się na stronie producenta.
Cube ID Specyfikacja
Producent | CubePilot |
Kod producenta | HX4-06252 |
Wersja | Serial |
Układ Bluetooth | Nordic NRF52840 (Bluetooth 5.2) |
Częstotliwość | 2402-2480 MHz |
Protokół | Serial (MAVLink) |
Zasilanie | 5 V |
Temperatura pracy | od -40 do 85 °C |
Certyfikaty | FCC, CE |
Wymiary | 25 x 13,75 x 3,5 mm |
Waga | 10 g (z kablem i anteną) |
Zestaw Cube ID zawiera
- 1x Cube ID Serial
- 1x Kabel Cube ID do GHR-6
- 1x Kabel Cube ID do GHR-8
