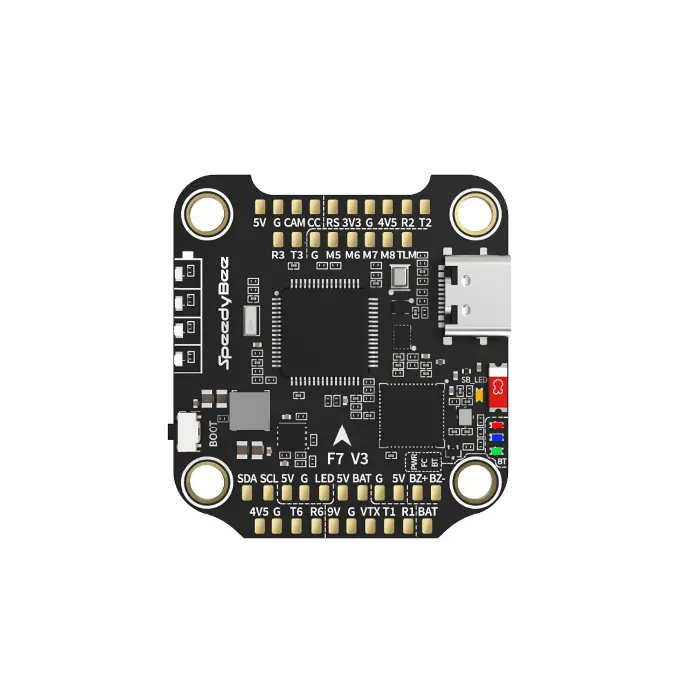

SpeedyBee F7 V3 Flight Controller

https://erp-bzb.odoo.com/web/image/product.template/614/image_1920?unique=7212a09
SpeedyBee F7 V3 to płyta wyposażona w potężny procesor STM32F722 w połączeniu z dwoma żyroskopami ICM20689 dla optymalnej stabilności i szybkiej reakcji. Dzięki nowemu układowi, który obsługuje do 6 UART-ów i moduł DJI, jak i analogowe VTXy, F7 V3 zaspokaja najbardziej wymagających pilotów FPV.
249,00 zł 249.0 PLN 249,00 zł z VAT
202,44 zł z VAT
Zapytaj o cenę

Ta kombinacja nie istnieje.

Regulamin
Wysyłka w ciągu 2-3 dni roboczych

Odkryj innowacje, jakie dostarcza SpeedyBee F7 V3 Flight Controller

Podnieś możliwości swojego drona na wyższy poziom dzięki kontrolerowi lotu SpeedyBee F7 V3, skrupulatnie zaprojektowanemu dla najbardziej wymagających pilotów i skomplikowanych konstrukcji. Ten najnowocześniejszy kontroler lotu oferuje najwyższą technologię dronową, łącząc precyzję, wszechstronność i łączność, zapewniając niezrównane wrażenia podczas lotu.

SpeedyBee-F7-V3-Flight-Controller

Główne cechy i innowacje

  • Wydajny procesor STM32F722: Sercem F7 V3 jest procesor STM32F722, który zapewnia dużą moc obliczeniową do obsługi złożonych obliczeń bez opóźnień, zwiększając czas reakcji drona i poprawiając dynamikę lotu.
  • Zintegrowany Bluetooth: Cechą wyróżniającą ten kontroler lotu jest zintegrowany moduł Bluetooth, umożliwiający łatwą i szybką zmianę konfiguracji bezpośrednio z aplikacji SpeedyBee w smartfonie – bez konieczności korzystania z komputera. Funkcja ta upraszcza dokonywanie regulacji w terenie, zapewniając więcej czasu na latanie i mniej czasu na majsterkowanie.
  • Wszechstronna łączność: Dzięki obsłudze do 6 UART-ów, piloci mogą podłączyć wiele urządzeń jednocześnie, od modułów GPS, poprzez paski LED, po cyfrowe VTX. F7 V3 jest również w pełni kompatybilny zarówno z systemami DJI, jak i analogowymi, dając pilotom swobodę wyboru preferowanej technologii transmisji wideo.
  • Zaawansowany BlackBox. Zyskujesz dostęp do olbrzymiej pamięci 500 MB do rejestrowania logów ze swoich przelotów. Możesz w niej przechowywać do 100 kompletnych zapisów z lotów. Ale jeśli wolisz przechowasz tam swoje ściśle tajne dane.
  • Ulepszona kontrola mocy VTX: Zarządzaj mocą VTX bezpośrednio z kontrolera lotu, aby zwiększyć wydajność i bezpieczeństwo. Ta integracja zmniejsza ryzyko zakłóceń i problemów związanych z zasilaniem, co ma kluczowe znaczenie podczas wyścigów i skomplikowanych manewrów.
  • Zaawansowane zarządzanie zasilaniem: F7 V3 posiada dodatkowy, dedykowany 9V BEC zaprojektowany, aby dostarczyć stabilne i niezawodne zasilanie kamery i VTX, zapewniając optymalną wydajność i ochronę przed skokami napięcia.
  • Solidna jakość wykonania: Zaprojektowany z myślą o potrzebach pilotów wyczynowych, F7 V3 posiada układ, który jest nie tylko praktyczny, ale także odporny na wibracje i zakłócenia elektryczne typowe dla lotów o wysokiej intensywności.

SpeedyBee-F7-V3-Flight-Controller

Całkowita kontrola i personalizacja

SpeedyBee F7 V3 to nie tylko potężny sprzęt; chodzi o zapewnienie pilotom kontroli, której potrzebują, aby dostosować swoje drony do każdego scenariusza, od filmowych ujęć po zwycięskie okrążenia wyścigowe. Dzięki szerokim możliwościom tuningu i solidnej konstrukcji, F7 V3 jest idealnym wyborem dla konstruktorów, którzy chcą przesunąć granice tego, co jest możliwe dzięki technologii dronów FPV.

Niezależnie od tego, czy przygotowujesz się do wyścigu, czy próbujesz uchwycić idealne ujęcie z lotu ptaka, kontroler lotu SpeedyBee F7 V3 zapewnia, że twój dron jest wyposażony w precyzję i moc, aby wznieść się ponad resztę. Przygotuj się na doświadczenie kontroli lotu jak nigdy dotąd – wydajnej, niezawodnej i zadziwiająco zaawansowanej.

SpeedyBee-F7-V3-Flight-Controller


Schemat połączeń metodą lutowania

SpeedyBee-F7-V3-Flight-Controller

SpeedyBee-F7-V3-Flight-Controller

Schemat połączeń za pomocą złączy

SpeedyBee-F7-V3-Flight-Controller

Wyjście na 8 silników, idealne do Twojego cineliftera X8!

Nie ma lepszego kontrolera lotu do drona w układzie X8. Zapomnij o przeszukiwaniu masywnej konstrukcji drona tylko po to, aby podłączyć kabel USB. Po prostu wyjmujesz telefon i konfigurujesz bezprzewodowo tego potwora X8, na chwilę przed wykonaniem trudnego zdjęcia do reklamy. Profesjonalni piloci FPV nie mają czasu do stracenia.


SpeedyBee-F7-V3-Flight-Controller


Specyfikacja SpeedyBee F7 V3 Flight Controller

Mikrokontroler

STM32F722

Żyroskop

BMI270

Złącze USB

USB typu C

Barometr

BMP280

Moduł OSD

AT7456E

Bluetooth BLE

Wspierany. Konfiguracja kontrolera lotu, kombo wbudowane w pojedynczy układ: Wi-Fi 2.4 GHz wraz z Bluetooth

Bezprzewodowa aktualizacja oprogramowania FC

Wspierana. Proszę otworzyć MENU > FC Firmware Flasher

Ściąganie/analiza logów BlackBox

Wspierane. Proszę otworzyć MENU > Blackbox Analyzer

Sposób podłączenia DJI Air Unit

Obsługiwane dwa sposoby: 6-pinowe złącze albo bezpośrednie lutowanie

6-pinowe złącze DJI Air Unit

Wspierane. W pełni kompatybilne z DJI O3/RunCam Link/Caddx Vista/DJI Air Unit V1,  nie wymagana jest wymiana kabla.

Pamięć flash (BlackBox)

500MB

Pad Camera Control BetaFlight

Tak (pad CC na wierzchniej stronie FC)

Wejście zasilania

3S – 6S Lipo

Wyjście 5V

10 grup wyjść 5V,  na wierzchniej stronie trzy pady +5V i 1 pad BZ+ (przeznaczony do buzzera), na spodniej stronie sześć wyprowadzeń +5V wliczając złącza. Łączne obciążenie do 2A.

Wyjście 9V

2 grupy wyjść 9V, na wierzchniej stronie jeden pad +9V oraz na spodniej stronie wbudowany w konektor. Łączne obciążenie do 4A.

Wyjście 3.3V

Wspierane. Zaprojektowane  do odbiorników przyjmujących napięcie 3.3V. Obciążenie do 500mA.

Wyjście 4.5V

Wspierane. Zaprojektowane do modułów GPS i odbiorników, nawet jak FC jest zasilany napięciem ze złącza USB. Obciążenie do 1A.

Pady sygnałowe ESC

M1 – M4 na spodzie i M5 – M8 na wierzchu.

UART

5 zestawów (UART1, UART2, UART3, UART4 - telemetria ESC, UART6)

UART telemetrii ESC

R4 (UART4)

Interfejs I2C

Wspierany. Pady SDA i SCL na wierzchniej stronie. Używany do magnetometru, sonaru itd...

Pad LED

Używany do sterowania diodami LED WS2812 za pomocą oprogramowania Betaflight.

Buzzer

Pady BZ+ i BZ- używane do buzzera na 5V

Przycisk BOOT

Wspierany.

[A] Naciśnięcie i przytrzymanie przycisku BOOT podczas zasilenia kontrolera lotu wymusi wejście FC w tryb DFU, który służy do aktualizacji oprogramowania, gdy kontroler lotu ulegnie permanentnemu zablokowaniu.

[B] Gdy kontroler lotu jest zasilony, będąc w trybie oczekiwania, przycisk BOOT może być użyty do sterowania paskami LED podłączonymi do złączy LED1-LED4 na spodniej stronie. Domyślnie krótkie naciśnięcie przełącza tryby zapalania diod LED. Długie naciśnięcie przełącza pomiędzy sterowaniem SpeedyBee-LED a BF-LED. Sterowanie BF-LED odbywa się za pomocą oprogramowania Betaflight i dotyczy wszystkich pasków LED przyłączonych do złączy LED1-LED4.

Wejście RSSI

Wspierane. Pad RS na wierzchniej stronie.

Smart Port

Wspierany

Obsługiwane oprogramowanie

BetaFlight (domyślnie), INAV

Docelowa nazwa oprogramowania

SPEEDYBEEF7V3

Otwory montażowe

30.5mm x 30.5mm (otwór montażowy 4mm)

Wymiary

41mm długość x 38mm szerokość x 8.1mm grubość

Masa

10.7g


SpeedyBee-F7-V3-Flight-Controller

ZESTAW ZAWIERA

  • 1x SpeedyBee F7 V3 Flight Controller (1)
  • 1x kabel do DJI 6-pinowy 80mm (2)
  • 1x kabel SH 1.0mm do łączności FC-ESC 8-pinowy 25mm (3)
  • 4x silikonowy wibroizolator M3*8mm (4)
  • 1x kabel do kamery FPV 4-pinowy SH1.0 do 3-pinowy oraz 2-pinowy JST1.25 30mm (A)
  • 1x kabel do kamery FPV 4-pinowy SH1.0 do 3-pinowy oraz 2-pinowy JST1.25 60mm (B)
  • 1x kabel do kamery FPV 4-pinowy SH1.0 do 4-pinowy JST1.25 60mm (C)
  • 1x kabel do odbiornika RC 4-pinowy SH1.0 bez złącza na drugim końcu 100mm (D)
  • 1x kabel do analogowego VTX 4-pinowy SH1.0 do 4-pinowy SH1.0 (E)
  • 1x kabel do modułu GPS 6-pinowy SH1.0 bez złącza na drugim końcu 100mm (F)
  • 1x złącze 6-pinowe SH1.0 (G)
