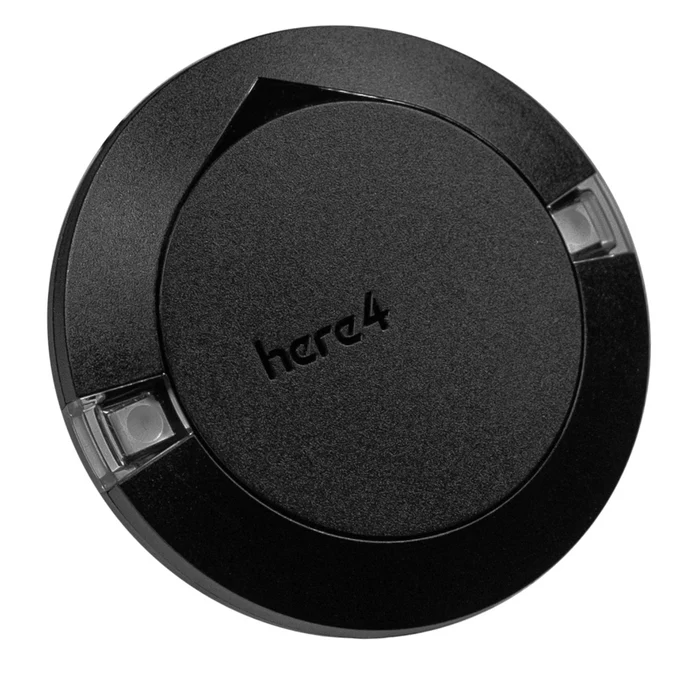

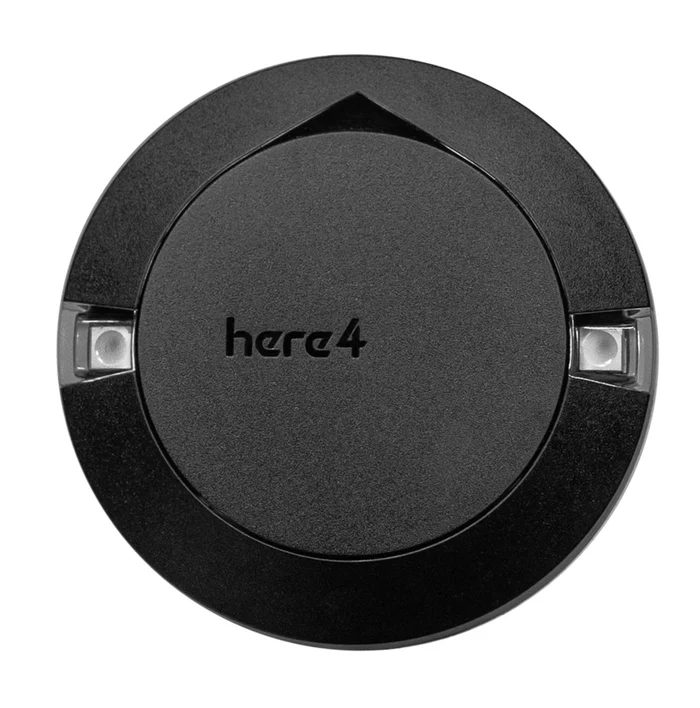

Here4 Multiband RTK GNSS

https://erp-bzb.odoo.com/web/image/product.template/469/image_1920?unique=b85b287

Here4 AUTOPILOT I GNSS w JEDNYM! To najnowocześniejszy, dwuzakresowy moduł nawigacji RTK o wysokiej precyzji, który na nowo definiuje precyzję i dokładność w zastosowaniach związanych z mapowaniem i dronami. Dzięki wbudowanym funkcjom, takim jak 8 wyjść PWM, obsługa BDSHOT, RCIN, Hotshoe i wyzwalacz kamery, Here4 jest wszechstronnym i kompaktowym rozwiązaniem do precyzyjnego sterowania i mapowania. Protokół komunikacyjny DroneCAN FD i platforma typu open source umożliwiają dalszą personalizację, co czyni go najlepszym wyborem dla profesjonalistów poszukujących precyzyjnego pozycjonowania.
1072,36 zł 1072.3600000000001 PLN 1072,36 zł VAT Included
1072,36 zł VAT Included
Zapytaj o cenę

Ta kombinacja nie istnieje.

Warunki i postanowienia
Wysyłka w ciągu 2-3 dni roboczych

Here4 profesjonalny, dwuzakresowy moduł nawigacji RTK
o wysokiej precyzji

Obsługuje wiele opcji GNSS, takich jak BeiDou, Galileo, GLONASS, GPS, QZSS.

Here4 wykorzystuje zaawansowane algorytmy i wieloczęstotliwościowe sygnały DGNSS, aby uzyskać RTK w ciągu kilku sekund. Dzięki temu możliwe jest wysoce niezawodne pozycjonowanie z dokładnością do centymetrów.

Here4 wykracza poza bycie prostym modułem GNSS. Łączy w sobie funkcje sterowania lotem i nawigacji w jednym urządzeniu. Dzięki 8 wyjściom PWM lub BDSHOT, RCIN, Hotshoe i wyzwalaczowi kamery, oferuje samodzielne rozwiązanie zapewniające dokładne mapowanie i precyzyjne możliwości sterowania.



NOWOŚCI

  • Wyposażony w u-blox F9P, profesjonalny, precyzyjny, dwuzakresowy moduł nawigacji RTK.
  • Wysoka wydajność przetwarzania zapewniona przez wbudowany układ STM32H7. Oferuje przetwarzanie w czasie rzeczywistym i optymalizację danych oraz programowanie w standardzie AP_Periph.
  • Specjalnie zaprojektowana antena dwuzakresowa firmy Taoglas obsługuje częstotliwości L1 i L5. Charakteryzuje się wysokim wzmocnieniem, wysoką czułością i wysoką stabilnością.
  • *Niebieska wersja obsługuje Drone-ID.
  • Here 4 wykorzystuje wieloczęstotliwościowe sygnały DGNSS z zaawansowanymi algorytmami. Umożliwia to szybką konwergencję z RTK Fix, osiągając bardziej niezawodne i stabilne pozycjonowanie na poziomie centymetra.
  • The Here 4 ma wymiary 16 x 68mm i waży 60g.
  • Dioda LED osadzona w profilu. Wbudowane wiele trybów wyświetlania powiadomień lub sygnałów nawigacyjnych. Tryby wyświetlania można wybierać zgodnie z konkretnymi scenariuszami za pomocą parametrów lub wbudowanego skryptu Lua.
  • CAN FD, real-time, szybka transmisja.
  • Wbudowany IMU. Dzięki przyszłym aktualizacjom oprogramowania sprzętowego Here 4 może uzyskać ściśle powiązane rozwiązania utrwalające DGNSS-INS.



PRECYZYJNE POZYCJONOWANIE NA POZIOMIE CENTYMETRA:

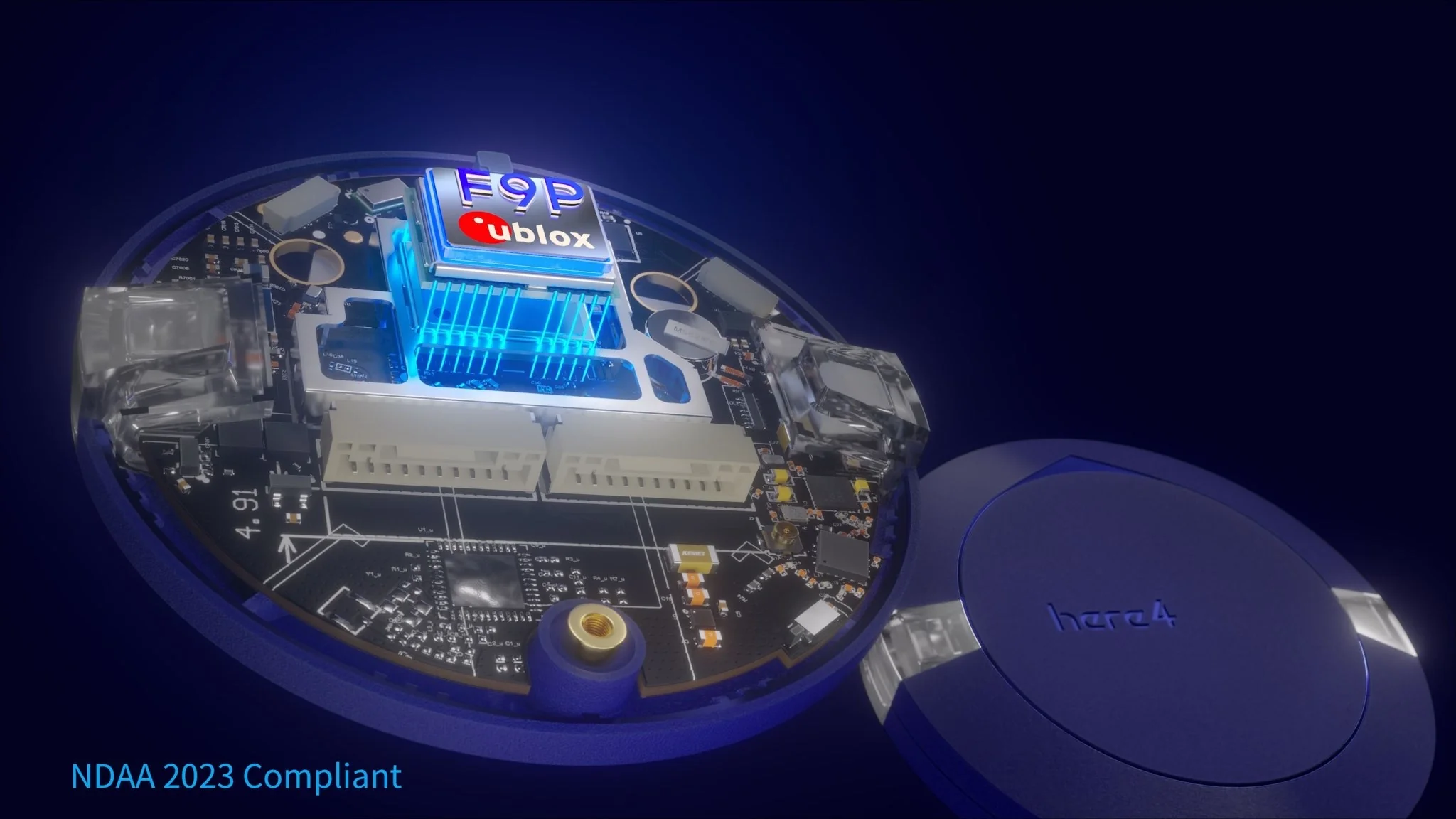

Wyposażony w moduł uBlox NEO-F9P L1/L5 RTK Multi Constellation GNSS. Najkrótszy czas blokady ze wszystkich standardowych serii Here GPS. Niezawodna nawigacja na poziomie centymetra.



NOWY PROCESOR, NOWE MOŻLIWOŚCI:

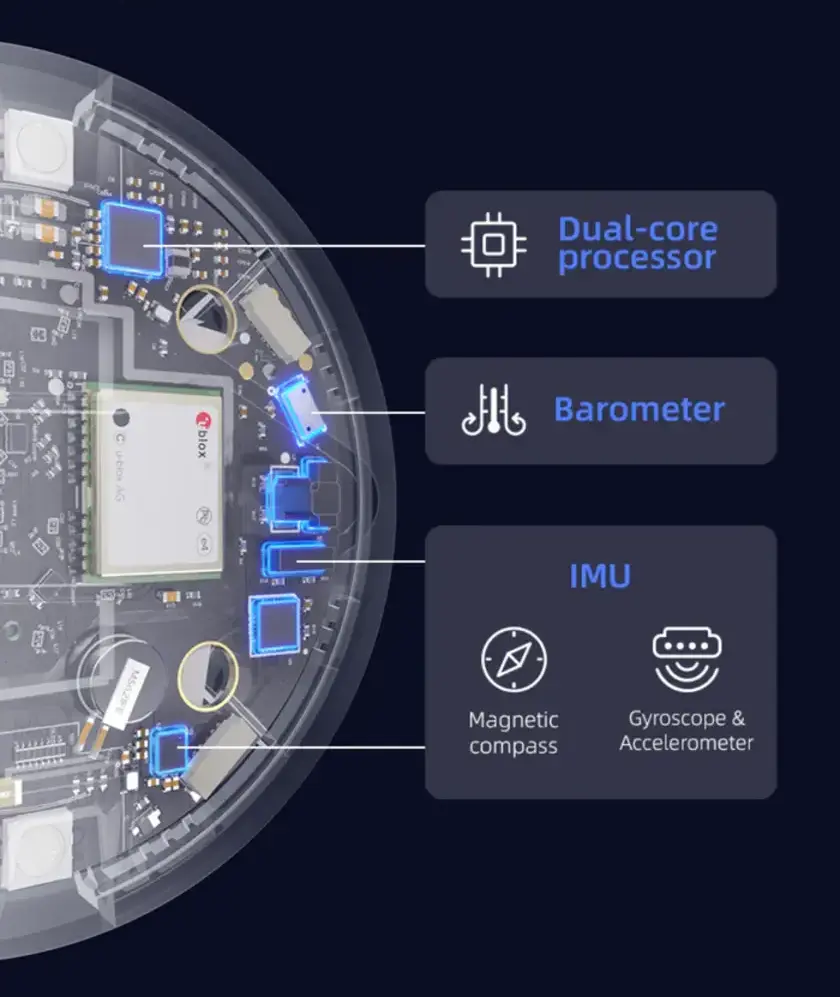

Wbudowany dwurdzeniowy procesor STM32H757. Połączenie kompasu magnetycznego RM3100 i czujnika ICM42688 zapewnia lepszą wydajność w większej liczbie zastosowań.



JEDNO URZĄDZENIE, WIELE MOŻLIWOŚCI (AUTOPILOT I GNSS)

Here4 to więcej niż moduł GNSS. Posiada zarówno funkcje sterowania lotem, jak i nawigacji. Wyposażony w 8 wyjść PWM lub BDSHOT, RCIN, Hotshoe i wyzwalacz kamery, dokładne mapowanie nigdy nie było bardziej niezależne.



WSPARCIE, DOSTOSOWANIE:

Niezawodny protokół komunikacyjny DRONECAN FD zapewnia szybką (8Mbps) i stabilną transmisję. W oparciu o platformę open source AP-Periph użytkownicy mogą lepiej przeprowadzać dalszy rozwój i dostosowywanie



SPECYFIKACJE

GNSS module

NEO-F9P

Processor

STM32H757

IMU sensor

ICM42688+RM3100

Barometer

MS5611

Communication Protocol

DroneCAN 8Mbit/s

Receiver type

Dual-band GNSS high-precision receiver

GNSS systems

GPS, GLONASS, Galileo and BeiDou + SBAS and QZSS

Satellite bands

B1I, B2a, E1B/C, E5a, L1C/A, L1OF, L5

Maximum GNSS systems

4

Navigation update rate(RTK)

up to 20 Hz

Positioning accuracy

0.01 m + 1 ppm CEP

Maximum speed

500 m/s

Convergence time(RTK)

< 10 sec

Acquisition

Cold starts 25s Aided start 2s Hot start 2s
Sensitivity
Tracking & Navigation: –167 dBm Cold starts: –148 dBm Hot starts: –157 dBmReacquisition: –160 dBm

Antenna

Dual-band antenna

Protocols

NMEA; UBX binary; RTCM 3.3; SPARTN 2.0.1

Anti-spoofing

Advanced anti-spoofing algorithms



DOKUMENTACJA

https://docs.cubepilot.org/user-guides/here-4/here-4-manual
